TELEDYNE LECROY · UNBELIEVABLY POWERFUL. INSANELY EASY.
WaveRunner 9000 시리즈
500 MHz ~ 4 GHz · 4채널 · 최대 40 GS/s 오실로스코프
업계에서 가장 폭넓고 깊이 있는 분석 툴과 MAUI with OneTouch의 쉬운 조작 — 복잡한 디버그 작업도 빠르게 해결합니다. -MS 모델은 16채널 디지털 입력을 기본 제공합니다.
4 GHz 최대 대역폭 | 40 GS/s 최대 샘플링 (M 모델) | 128 Mpts 최대 메모리 (M 모델) | 15.4" 정전식 터치스크린 | 16 CH 디지털 (-MS 모델) |
모델 구성
| 모델 | 대역폭 | 상승시간 (10–90%) | 샘플링 (4/2채널) | 메모리 (4채널) |
|---|---|---|---|---|
| WaveRunner 9054 | 500 MHz | 700 ps | 10 / 20 GS/s | 16 Mpts/ch |
| WaveRunner 9104 | 1 GHz | 415 ps | 10 / 20 GS/s | 16 Mpts/ch |
| WaveRunner 9254 | 2.5 GHz | 160 ps | 10 / 20 GS/s | 16 Mpts/ch |
| WaveRunner 9254M | 2.5 GHz | 160 ps | 20 / 40 GS/s | 64 Mpts/ch |
| WaveRunner 9404 | 4 GHz | 100 ps | 10 / 20 GS/s | 16 Mpts/ch |
| WaveRunner 9404M | 4 GHz | 100 ps | 20 / 40 GS/s | 64 Mpts/ch |
| WaveRunner 9104-MS | 1 GHz | 415 ps | 10 / 20 GS/s | 16 Mpts/ch |
| WaveRunner 9254-MS | 2.5 GHz | 160 ps | 10 / 20 GS/s | 16 Mpts/ch |
| WaveRunner 9254M-MS | 2.5 GHz | 160 ps | 20 / 40 GS/s | 64 Mpts/ch |
| WaveRunner 9404-MS | 4 GHz | 100 ps | 10 / 20 GS/s | 16 Mpts/ch |
| WaveRunner 9404M-MS | 4 GHz | 100 ps | 20 / 40 GS/s | 64 Mpts/ch |
※ 전 모델 공통: 아날로그 4채널, 8비트(ERES 최대 11비트). M 모델은 샘플링 속도(4채널 20 GS/s, 2채널 40 GS/s)와 메모리(4채널 64 Mpts, 2채널 128 Mpts)가 강화된 모델이며, -MS 모델은 16채널 디지털 입력과 리드셋을 기본 포함합니다.
WaveRunner 9000의 이로운 점
01 · MAUI with OneTouch 한 번의 터치로 끝나는 설정 15.4인치 정전식 터치스크린에서 드래그, 드롭, 핀치, 플릭 같은 익숙한 제스처로 채널, 연산, 측정 파라미터를 복사·설정합니다. 손가락을 떼지 않고 설정할 수 있어 측정 준비 시간이 크게 줄어듭니다. |  |

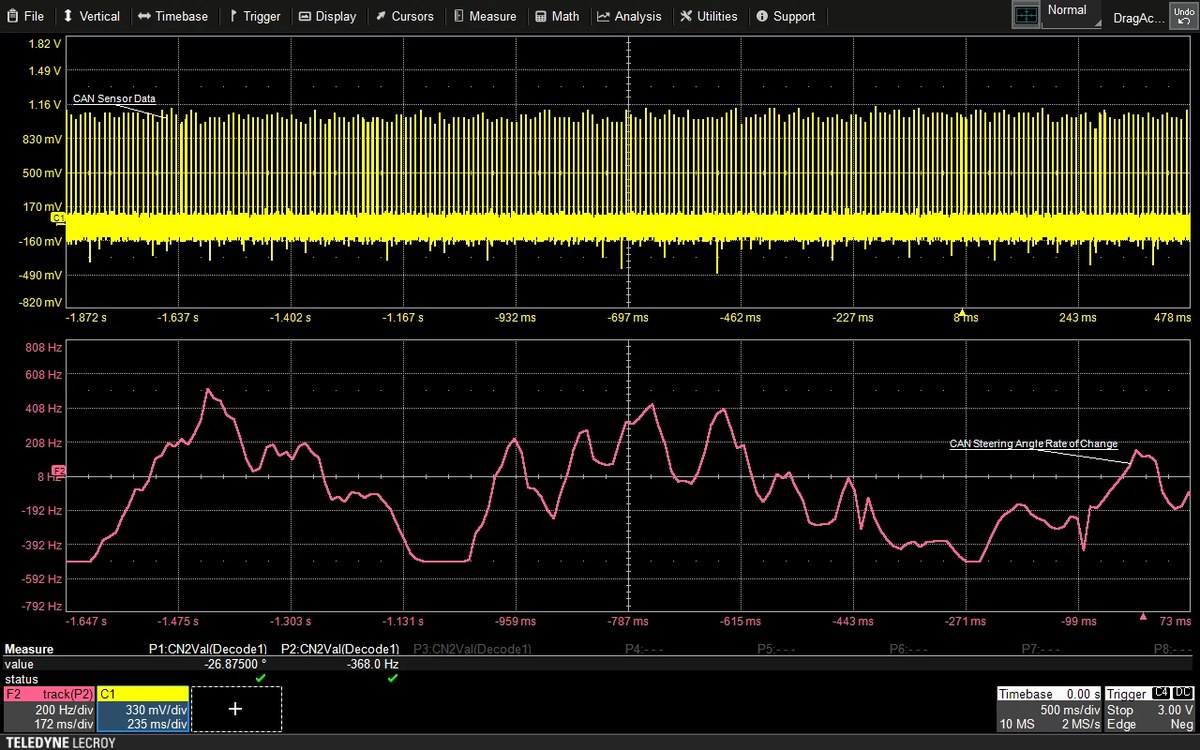

 | 02 · 놀랍도록 강력한 분석 업계 최대 수준의 분석 툴 세트 표준으로 제공되는 연산, 측정, 디버그, 문서화 툴에 응용별 패키지를 더해 일반적인 설계·검증 작업의 디버깅을 간소화합니다. 시리얼 데이터를 아날로그 값으로 추출해 그래프로 표시하는 측정/그래프 기능으로 시스템 동작을 직접 프로빙한 것처럼 확인합니다. |

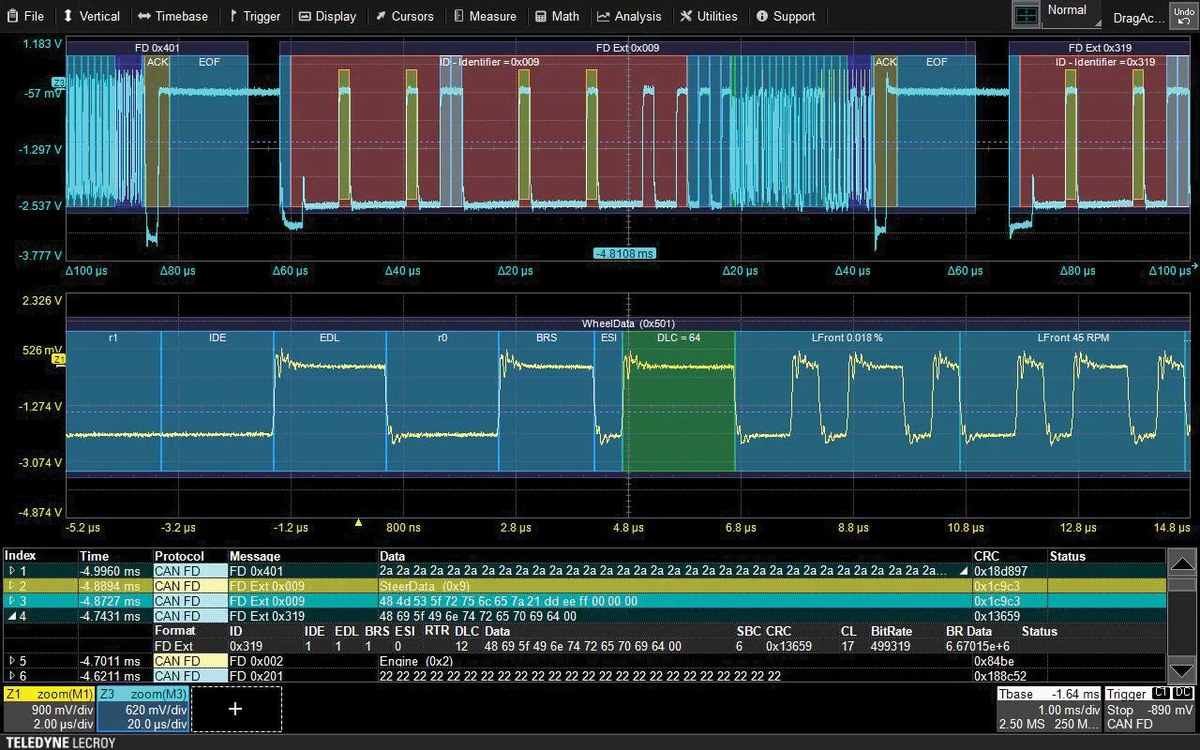

03 · 시리얼 트리거·디코드 색상 오버레이와 통합 디코드 테이블 I2C, SPI, UART, CAN, CAN FD, LIN, FlexRay, USB 등 다양한 프로토콜을 트리거·디코드합니다. 디코드 정보가 파형 위에 색상으로 오버레이되고, 모든 프로토콜이 하나의 시간 순 테이블에 표시되어 원하는 패킷을 터치 한 번으로 확대할 수 있습니다. |  |

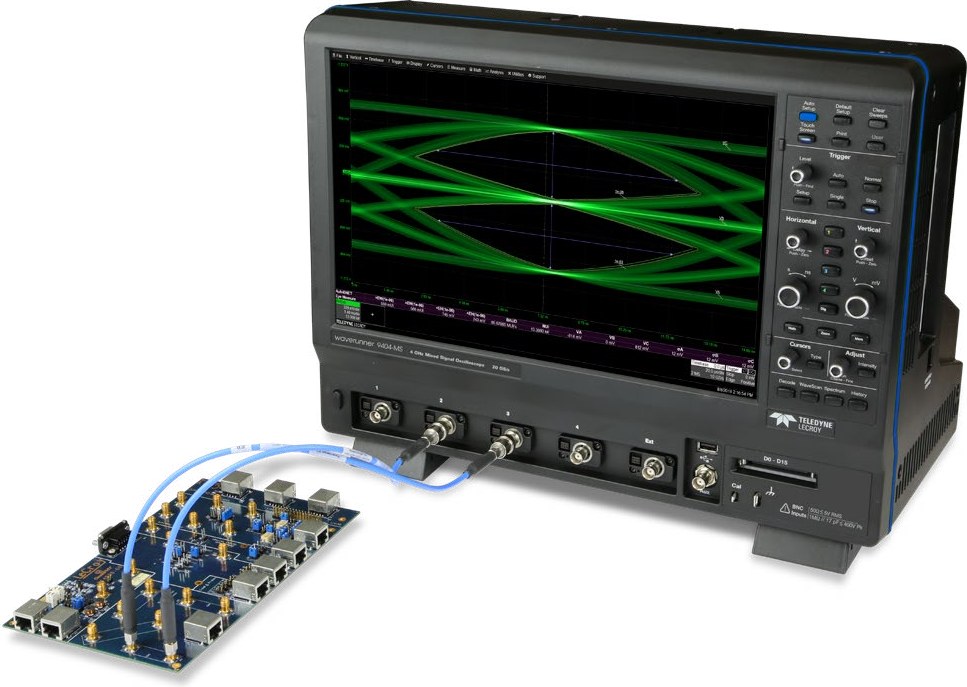

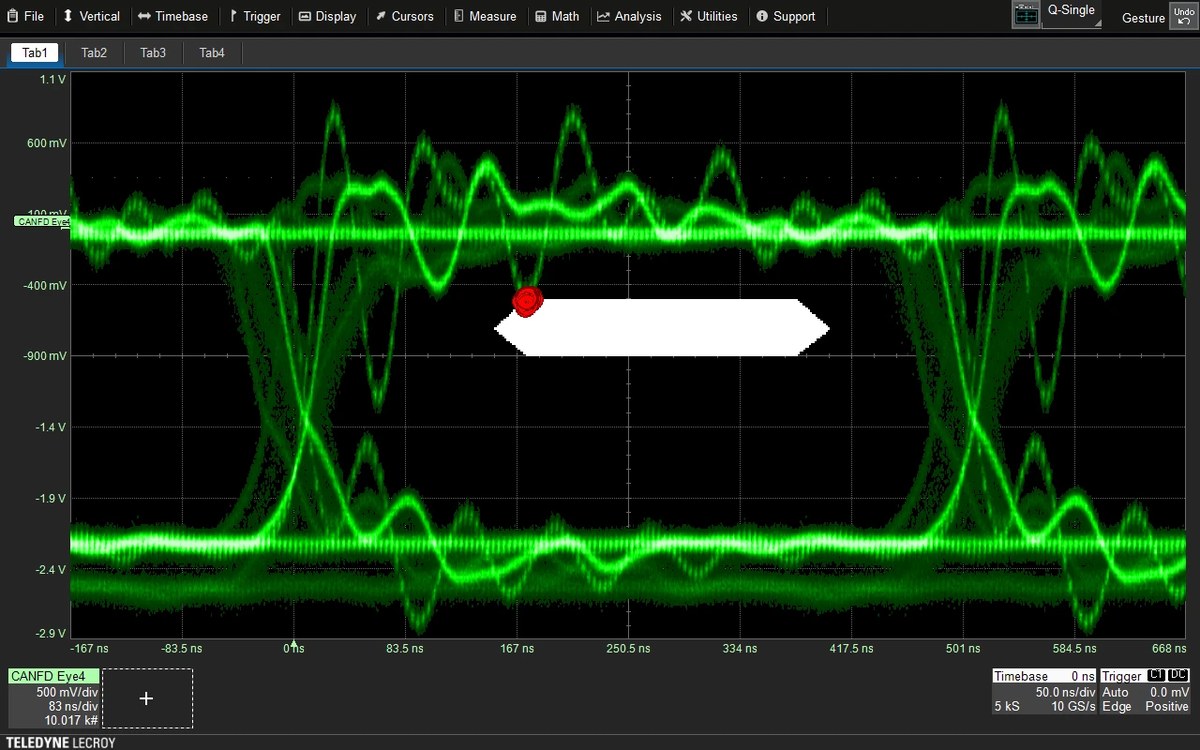

 | 04 · 아이 다이어그램 저속 시리얼 신호도 즉시 아이 분석 추가 설정 없이 패킷화된 저속 시리얼 신호의 아이 다이어그램을 바로 표시하고, 아이 파라미터와 마스크 테스트로 이상을 찾습니다. SDAIII, DDR 디버그(옵션)로 NRZ 시리얼 데이터와 DDR 신호의 지터도 분석합니다. |
주요 응용 분야
주요 사양
| 수직 · 획득 | |
| 대역폭 (50 Ω, -3 dB) | 500 MHz / 1 GHz / 2.5 GHz / 4 GHz (1 MΩ 입력 500 MHz) |
| 상승시간 (10–90%) | 700 ps / 415 ps / 160 ps / 100 ps |
| 입력 채널 | 아날로그 4채널, 디지털 16채널 (-MS 모델) |
| 수직 분해능 | 8 bits (ERES 사용 시 최대 11 bits) |
| 유효 비트 수 (ENOB) | 7.1 / 6.9 / 6.7 / 6.4 bits |
| 감도 | 50 Ω: 1 mV–1 V/div, 1 MΩ: 1 mV–10 V/div |
| DC 게인 정확도 | ±1% F.S. (typical) |
| 입력 임피던스 | 50 Ω ±2% 또는 1 MΩ ∥ 17 pF |
| 샘플링 속도 | 4채널 10 GS/s · 2채널 20 GS/s (M 모델: 4채널 20 GS/s · 2채널 40 GS/s) |
| 메모리 (4 / 2채널) | 16 / 32 Mpts (M 모델: 64 / 128 Mpts) |
| 타임/디비전 | 20 ps/div ~ 1.6 ks/div (M 모델 6.4 ks/div) |
| 최대 트리거 속도 | 1,000,000 waveforms/s |
| 디지털 채널 (-MS 모델) | |
| 채널 / 최대 입력 주파수 | 16 디지털 채널 / 250 MHz, 샘플링 1.25 GS/s, 메모리 32 Mpts |
| 디스플레이 · 시스템 · 연결 | |
| 디스플레이 | 15.4" 와이드 정전식 터치스크린, 1280×800 |
| 프로세서 / 메모리 / OS | Intel Core i3-10100E 쿼드코어 3.2 GHz 이상 / 16 GB / Windows 11 |
| 인터페이스 | 1 Gbps 이더넷 2포트, USB 3.2 4포트(측면)·USB 2.0 1포트(전면), USBTMC, HDMI 2개 |
| 소비전력 | 285 W (M 모델 415 W) |
| 크기 / 무게 | 358 × 445 × 242 mm (H×W×D) / 11.7 kg |
※ 사양은 제조사 영문 데이터시트 기준이며, 상세 사양은 자료실의 데이터시트(한글·영문)를 참고해 주십시오.
소프트웨어 옵션 및 액세서리
아래 옵션은 본체와 함께 또는 추후에 별도 주문하실 수 있습니다. 가격과 주문·견적은 티엠웨이로 문의해 주십시오.
| 시리얼 트리거·디코드 옵션 (71종) | |
|---|---|
| 제품코드 | 내용 |
| WR9K-1000BASE-T1 TD | 1000Base-T1 차량 이더넷 트리거 및 디코드 |
| WR9K-1000BASE-T1 TDMP | 1000Base-T1 차량 이더넷 트리거·디코드·측정/그래프·물리 계층 분석 |
| WR9K-100BASE-T1 TDMP | 100Base-T1 차량 이더넷 트리거·디코드·측정/그래프·물리 계층 분석 |
| WR9K-100BASE-T1BUS TD | 100Base-T1 차량 이더넷 트리거 및 디코드 |
| WR9K-10BASE-T1S TD | 10Base-T1S 차량 이더넷 트리거 및 디코드 |
| WR9K-10BASE-T1S TDME | 10Base-T1S 차량 이더넷 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR9K-1553 TD | MIL-STD-1553(항공·군용 버스) 트리거 및 디코드 |
| WR9K-1553 TDME | MIL-STD-1553(항공·군용 버스) 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR9K-80B-8B10B TD | 8b/10b 디코드 (80비트 3 Gb 시리얼 트리거 포함) |
| WR9K-ARINC429BUS DME SYMBOLIC | ARINC 429(항공 버스) 심볼릭 디코드·측정/그래프·아이 다이어그램 |
| WR9K-ARINC429BUS DSYMBOLIC | ARINC 429(항공 버스) 심볼릭 디코드 |
| WR9K-AUDIOBUS TD | 오디오 버스(I2S 등) 트리거 및 디코드 |
| WR9K-AUDIOBUS TDG | 오디오 버스(I2S 등) 트리거·디코드·그래프 |
| WR9K-AUTOENET-10M BUNDLE | 차량 이더넷 10M 번들 (OA3p, 10Base-T1S, MDIO 트리거·디코드·측정/그래프·아이 다이어그램) |
| WR9K-AUTOENET-10M-1G BUNDLE | 차량 이더넷 번들 (OA3p, 10/100/1000Base-T1, MDIO 트리거·디코드·측정/그래프·아이 다이어그램) |
| WR9K-CAN XL TD | CAN / CAN FD / CAN XL 트리거 및 디코드 |
| WR9K-CAN XL TDME SYMBOLIC | CAN / CAN FD / CAN XL 심볼릭 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR9K-CPHYBUS D | MIPI C-PHY (DSI-2/CSI-2) 디코드 |
| WR9K-CPHYBUS DMP | MIPI C-PHY (DSI-2/CSI-2) 디코드·측정/그래프·물리 계층 분석 |
| WR9K-DIGRF3GBUS D | DigRF 3G 버스 디코드 |
| WR9K-DIGRFV4BUS D | DigRF v4 버스 디코드 |
| WR9K-DPAUX TD | DisplayPort AUX 채널 트리거 및 디코드 |
| WR9K-DPAUX TDMP | DisplayPort AUX 채널 트리거·디코드·측정/그래프·물리 계층 분석 |
| WR9K-DPHYBUS D | MIPI D-PHY (CSI-2, DSI) 버스 디코드 |
| WR9K-DPHYBUS DP | MIPI D-PHY (CSI-2/DSI) 디코드 및 물리 계층 시험 |

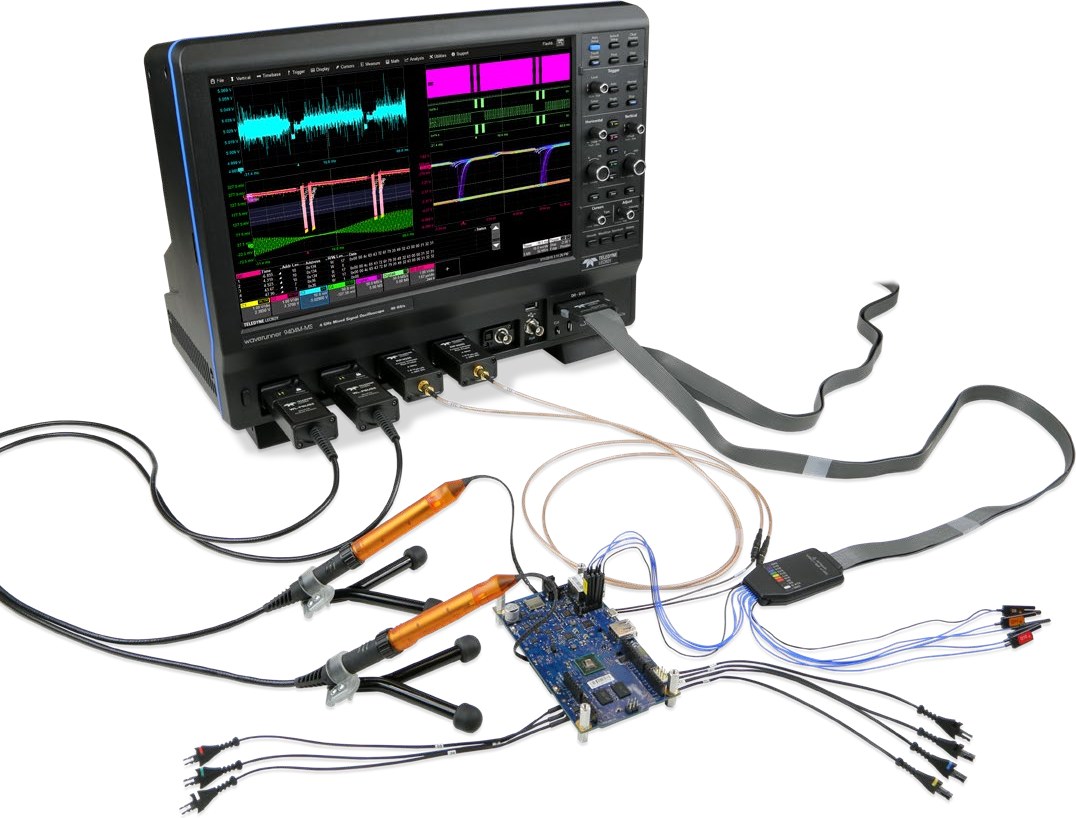

| WR9K-EMB TD | 임베디드 번들: I2C, SPI, UART-RS232 트리거 및 디코드 |
| WR9K-EMB TDME | 임베디드 번들: I2C, SPI, UART-RS232 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR9K-ENETBUS D | 이더넷(10/100Base-T) 디코드 |
| WR9K-FCBUS D | 파이버 채널(Fibre Channel) 디코드 |
| WR9K-FLEXRAYBUS TD | FlexRay 트리거 및 디코드 |
| WR9K-FLEXRAYBUS TDMP | FlexRay 트리거·디코드·측정/그래프·물리 계층 분석 |
| WR9K-I2CBUS TD | I2C 트리거 및 디코드 |
| WR9K-I2CBUS TDME | I2C 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR9K-I3CBUS TD | I3C 트리거 및 디코드 (I2C 지원) |
| WR9K-I3CBUS TDME | I3C 트리거·디코드·측정/그래프·아이 다이어그램 (I2C 지원) |
| WR9K-IVN-CLASSIC-BUNDLE TD | 차량 네트워크 번들: CAN XL, LIN, FlexRay, SENT 트리거 및 디코드 |
| WR9K-IVN-CLASSIC-BUNDLE TDME | 차량 네트워크 번들: CAN XL, LIN, FlexRay, SENT 트리거·디코드·측정·아이 다이어그램 |
| WR9K-LINBUS TD | LIN 트리거 및 디코드 |
| WR9K-LINBUS TDME | LIN 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR9K-MDIOBUS D | MDIO(이더넷 PHY 관리 인터페이스) 디코드 |
| WR9K-MPHYBUS D | MIPI M-PHY 디코드 |
| WR9K-MPHYBUS DP | MIPI M-PHY 디코드 및 물리 계층 시험 |
| WR9K-NRZ-MANCHESTER TD | NRZ 및 맨체스터 코드 트리거 및 디코드 |
| WR9K-PCIEBUS D | PCI Express (Gen 1.x·2.0·3.0) 링크 계층 디코드 |
| WR9K-PMBUS TD | PMBus(전원 관리 버스) 트리거 및 디코드 |
| WR9K-PMBUS TDME | PMBus(전원 관리 버스) 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR9K-PROTOSYNC | 프로토콜 분석기 소프트웨어 연동 디코드 (ProtoSync) |
| WR9K-PROTOSYNC-BT | 프로토콜 분석기 + 비트 트레이서 연동 디코드 (ProtoSync) |
| WR9K-QSPI TD | QSPI (Simple, Dual, Quad SPI) 트리거 및 디코드 |
| WR9K-SASBUS D | SAS 디코드 |
| WR9K-SATABUS TD | SATA 트리거 및 디코드 |
| WR9K-SENTBUS TD | SENT(차량 센서 인터페이스) 트리거 및 디코드 |
| WR9K-SENTBUS TDME | SENT(차량 센서 인터페이스) 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR9K-SMBUS TD | SMBus 트리거 및 디코드 |
| WR9K-SMBUS TDME | SMBus 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR9K-SPACEWIREBUS D | SpaceWire(우주항공 통신) 디코드 |
| WR9K-SPIBUS TD | SPI 트리거 및 디코드 |
| WR9K-SPIBUS TDME | SPI 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR9K-SPMIBUS TD | SPMI(시스템 전원 관리 인터페이스) 트리거 및 디코드 |
| WR9K-SPMIBUS TDME | SPMI(시스템 전원 관리 인터페이스) 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR9K-UART-RS232BUS TD | UART / RS-232 트리거 및 디코드 |
| WR9K-UART-RS232BUS TDME | UART / RS-232 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR9K-UNIPROBUS D | MIPI UniPro 프로토콜 디코드 |
| WR9K-UPG-MPHY-UNIPROBUS D | M-PHY → UniPro 디코드 업그레이드 (M-PHY 옵션 필요) |
| WR9K-USB2BUS TD | USB 2.0 트리거 및 디코드 |
| WR9K-USB2BUS TDME | USB 2.0 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR9K-USB2-HSICBUS D | USB 2.0 HSIC 디코드 |
| WR9K-USB4SB TD | USB4 사이드밴드 트리거 및 디코드 |
| WR9K-USB4SB TDMP | USB4 사이드밴드 트리거·디코드·측정/그래프·물리 계층 측정 |
| WR9K-USBPD TD | USB-PD(Power Delivery) 트리거 및 디코드 |
| WR9K-USBPD TDMP | USB-PD(Power Delivery) 트리거·디코드·측정/그래프·물리 계층 분석 |
| 분석·컴플라이언스 소프트웨어 옵션 (43종) | |
|---|---|
| 제품코드 | 내용 |
| QPHY-1000BASE-T1 | QualiPHY 1000Base-T1 차량 이더넷 컴플라이언스 테스트 소프트웨어 |
| QPHY2-10-1000BASE-T1 | QualiPHY2 차량 이더넷·싱글 페어 이더넷 송신 컴플라이언스 (10Base-T1L, 10Base-T1S, 100Base-T1, 1000Base-T1) |
| QPHY2-10BASE-T1 | QualiPHY2 싱글 페어 이더넷 송신 컴플라이언스 (10Base-T1L, 10Base-T1S) |
| QPHY2-MIPI-APHY | MIPI A-PHY 컴플라이언스 시험 |
| QPHY-LPDDR2 | LPDDR2 메모리 컴플라이언스 시험 |
| QPHY-MOST150 | QualiPHY MOST150 oPHY·cPHY 컴플라이언스 테스트 소프트웨어 (DFP2와 SDM 필요) |
| QPHY-MOST50 | QualiPHY MOST50 ePHY 컴플라이언스 테스트 소프트웨어 (DFP2와 SDM 또는 SDA3 필요) |
| QPHY-100BASE-T1 | QualiPHY 100Base-T1 차량 이더넷 컴플라이언스 테스트 소프트웨어 |
| QPHY-10BASE-T1L | QualiPHY 10Base-T1L 산업용 이더넷 컴플라이언스 테스트 소프트웨어 |
| QPHY-10BASE-T1S | QualiPHY 10Base-T1S 차량 이더넷 컴플라이언스 테스트 소프트웨어 |
| QPHY2-ASA | ASA Motion Link(차량용 SerDes) 컴플라이언스 시험 |
| QPHY-DDR2 | DDR2 메모리 컴플라이언스 시험 |
| QPHY-DDR3 | DDR3·DDR3L·LPDDR3 메모리 컴플라이언스 시험 |
| QPHY-ENET | QualiPHY 이더넷 10/100/1000BASE-T 컴플라이언스 테스트 소프트웨어 |
| QPHY-MIPI-DPHY | MIPI D-PHY 컴플라이언스 시험 |
| QPHY-MULTIGBASE-T1 | MultiGBase-T1 차량용 이더넷 컴플라이언스 시험 |
| QPHY-USB | QualiPHY USB 2.0 컴플라이언스 테스트 소프트웨어 |
| WR9K-AUTO-ENET-TOOLKIT | 100Base-T1·1000Base-T1 차량 이더넷 디버그 툴킷 |
| WR9K-DDR2-TOOLKIT | DDR2·LPDDR2 디버그 툴킷 |
| WR9K-DDR3-TOOLKIT | DDR3·DDR3L·LPDDR3·DDR2·LPDDR2 디버그 툴킷 |
| WR9K-CBL-DE-EMBED | 케이블 디임베딩 (케이블 손실 보정) |
| WR9K-EYEDRII | Eye Doctor II 신호 무결성 툴킷 (채널·지그 디임베딩/에뮬레이션, 송수신 이퀄라이제이션) |
| WR9K-SDAX-NRZ | NRZ 시리얼 데이터 분석: 아이, 지터, 노이즈, 크로스토크 측정 |
| WR9K-SDAX-PAM | PAM 시리얼 데이터 분석: 아이, 지터, 노이즈 측정 |
| WR9K-SDM | 시리얼 데이터 마스크 테스트 소프트웨어 |
| WR9K-AORM | 광 기록 측정 패키지 (AORM) |
| WR9K-DDA | 디스크 드라이브 분석 소프트웨어 |
| WR9K-DDM2 | 디스크 드라이브 측정 소프트웨어 |

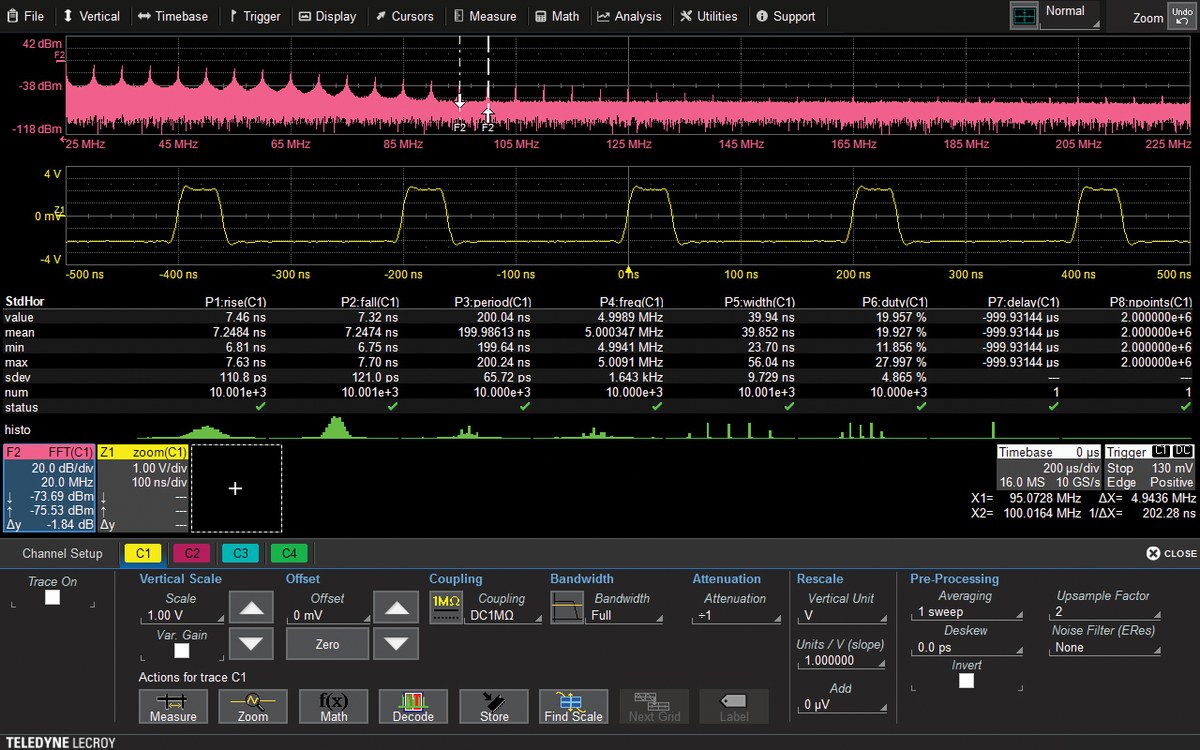

| WR9K-PWR | 전력 분석 소프트웨어 |
| WR9K-POWER-DEVICE | 전력 소자(스위칭 손실 등) 분석 |
| WR9K-DPT-AUTOMATION | 더블 펄스 테스트(DPT) 자동화 소프트웨어 |
| WR9K-FRA | 주파수 응답 분석(FRA, 보드 선도) |
| WR9K-CLOCK-X | 클럭 지터 분석 (Clock Expert) |
| WR9K-CLOCK-X-PRO | 클럭 지터 분석 Pro (SSC, 위상 노이즈, 누적 지터 분석 포함) |
| WR9K-JITKIT | 클럭·클럭-데이터 지터 분석 (시간·통계·스펙트럼·오버레이 보기) |
| WR9K-DFP2 | 디지털 필터 소프트웨어 |

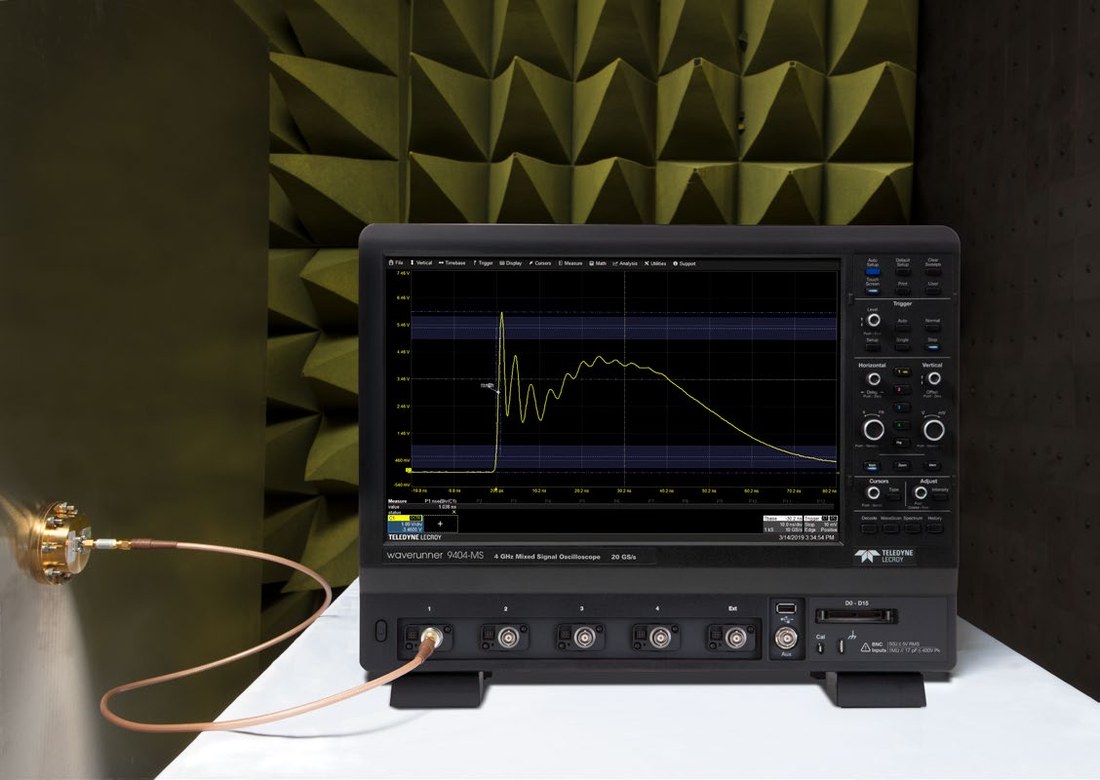

| WR9K-EMC | EMC 펄스 파라미터 측정 소프트웨어 |
| WR9K-ET-PMT | 전기 통신 펄스 마스크 시험 패키지 |
| WR9K-SPECTRUM-1 | 스펙트럼 분석 (1 트레이스) |
| WR9K-SPECTRUM-PRO-2R | 스펙트럼 분석 Pro (2 트레이스 + 기준 파형) |
| WR9K-VECTORLINQ | VectorLinQ 벡터 신호 분석 |
| WR9K-XDEV | 고급 사용자 정의(XDEV) 옵션 |
| MAUI STUDIO PRO | MAUI Studio Pro: PC에서 원격 제어·오프라인 분석 소프트웨어 라이선스 |
| 액세서리 (5종) | |
|---|---|
| 제품코드 | 내용 |
| MSO-DLS-001 | 16채널 디지털 리드셋 |
| USB2-GPIB | 외장형 USB 2.0 - GPIB(IEEE 488.2) 어댑터 |
| OC1024-A | 계측기 카트 (추가 선반·서랍 포함) |
| WR9K-CARRYCASE | WaveRunner 9000 운반용 케이스 |
| WR9K-RACK | WaveRunner 9000 랙마운트 |
기본 구성품
| 전 모델 공통 | 10:1 500 MHz 패시브 프로브 4개, 전면 보호 커버, 시작 가이드, Windows 11, NIST 추적 교정 성적서, 전원 케이블 |
| -MS 모델 추가 | 16채널 디지털 리드셋 |
추가상품 및 자료
탈착식 SSD, 추가 SSD, RAM 업그레이드(16 GB·32 GB)는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 소프트웨어 옵션과 액세서리, 프로브는 견적 문의 주시면 안내해 드립니다.
Teledyne LeCroy 공식 제품 · 티엠웨이 (주문제작품 6주)
