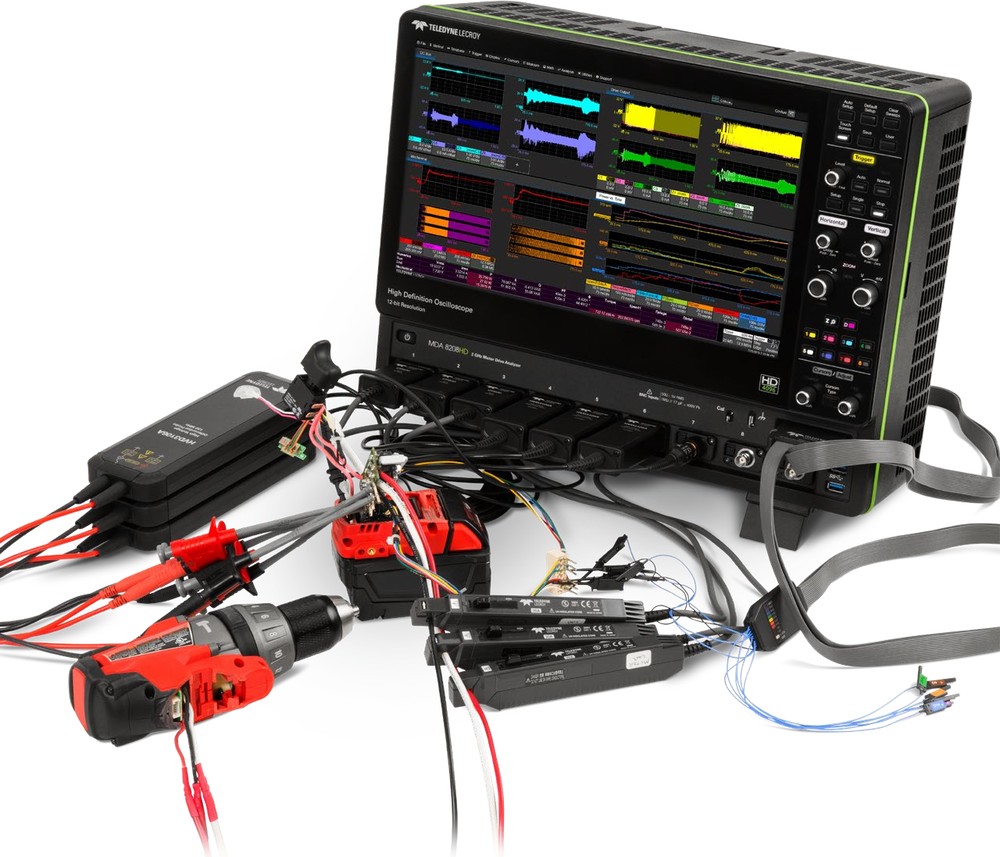

TELEDYNE LECROY · MOTOR DRIVE ANALYZER
MDA 8000HD 모터 드라이브 분석기
350 MHz ~ 2 GHz · 8채널 · 12비트 · 3상 전기·기계 전력 분석
8채널 12비트 고해상도 오실로스코프에 3상 전기·기계 전력 분석 소프트웨어를 기본 탑재했습니다. 제어 시스템, 전력부, 모터까지 — 모터 드라이브의 모든 신호를 하나의 장비로 측정하고 분석합니다.
8 CH 아날로그 입력 채널 | 12 bit HD4096 고해상도 | 2 GHz 최대 대역폭 | 3상 전기·기계 전력 분석 기본 | 5 Gpts 최대 메모리(옵션) |
모델 구성
| 모델 | 대역폭 | 상승시간 (10–90%) | 채널 | 샘플링 | 표준 메모리 | 모터 드라이브 분석 |
|---|---|---|---|---|---|---|
| MDA 8038HD | 350 MHz | 1 ns | 8 아날로그 | 10 GS/s | 50 Mpts/ch | 기본 탑재 |
| MDA 8058HD | 500 MHz | 700 ps | 8 아날로그 | 10 GS/s | 50 Mpts/ch | 기본 탑재 |
| MDA 8108HD | 1 GHz | 400 ps | 8 아날로그 | 10 GS/s | 50 Mpts/ch | 기본 탑재 |
| MDA 8208HD | 2 GHz | 235 ps | 8 아날로그 | 10 GS/s | 50 Mpts/ch | 기본 탑재 |
※ 전 모델 공통: 아날로그 8채널, 12비트, 최대 10 GS/s, 표준 메모리 채널당 50 Mpts(옵션으로 최대 5 Gpts), 3상 전기·기계 전력 분석 소프트웨어 기본 포함. 16채널 디지털(MSO) 입력은 옵션입니다.
MDA 8000HD의 이로운 점

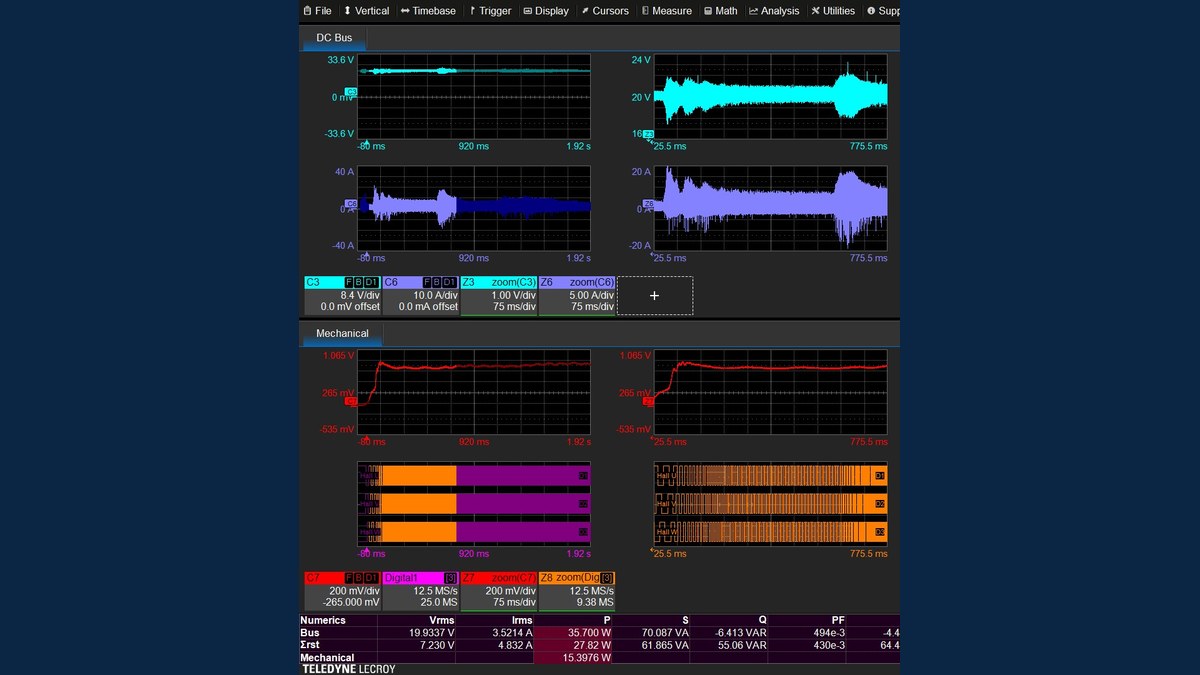

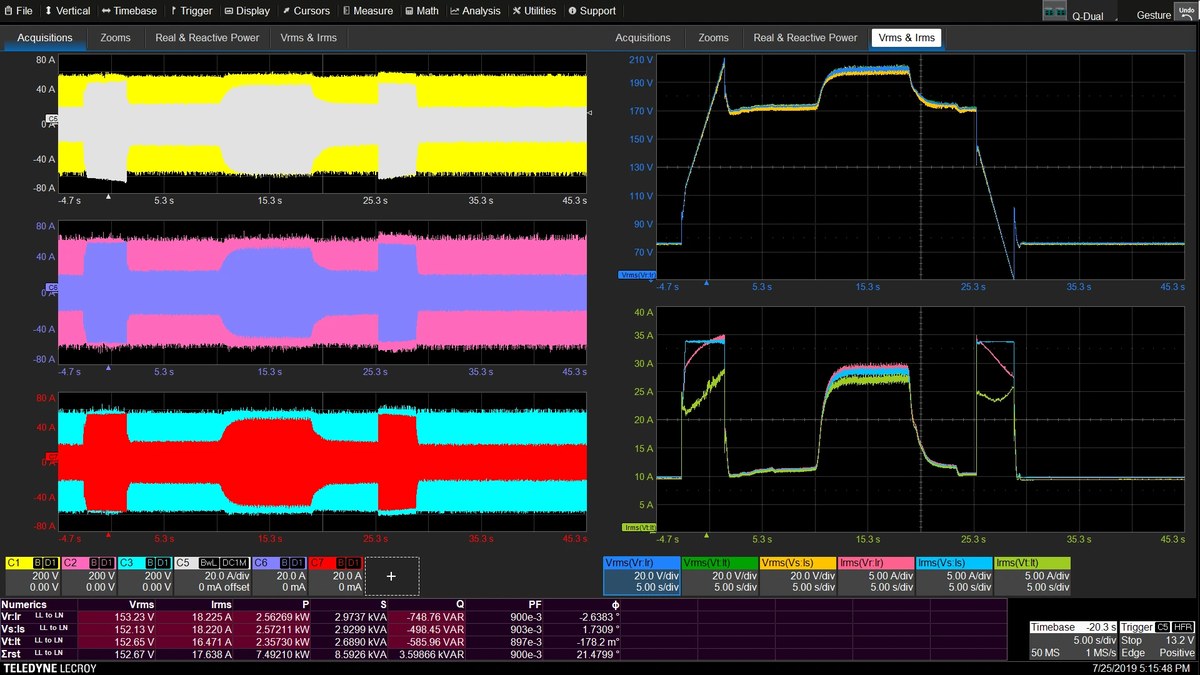

01 · 정적 전력 분석 전용 전력 분석기처럼 정확한 수치 표 일정한 부하·속도·토크 조건에서 전압, 전류, 전력, 역률, 효율, 속도, 토크 등의 평균값을 Numerics 측정 표(최대 10행 × 12열, 120개 값)로 보여 줍니다. 전용 전력 분석기 대비 일반적으로 1% 이내의 정확도로 3상 전력을 측정합니다. 2전력계법·3전력계법을 모두 지원합니다. |  |

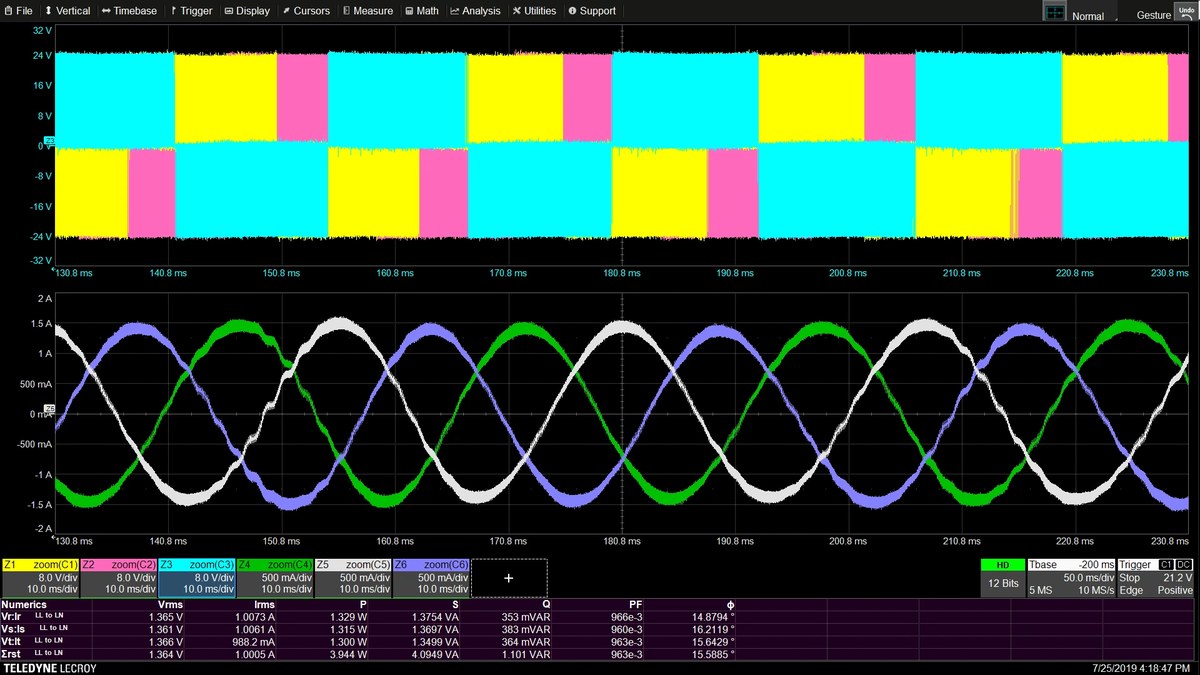

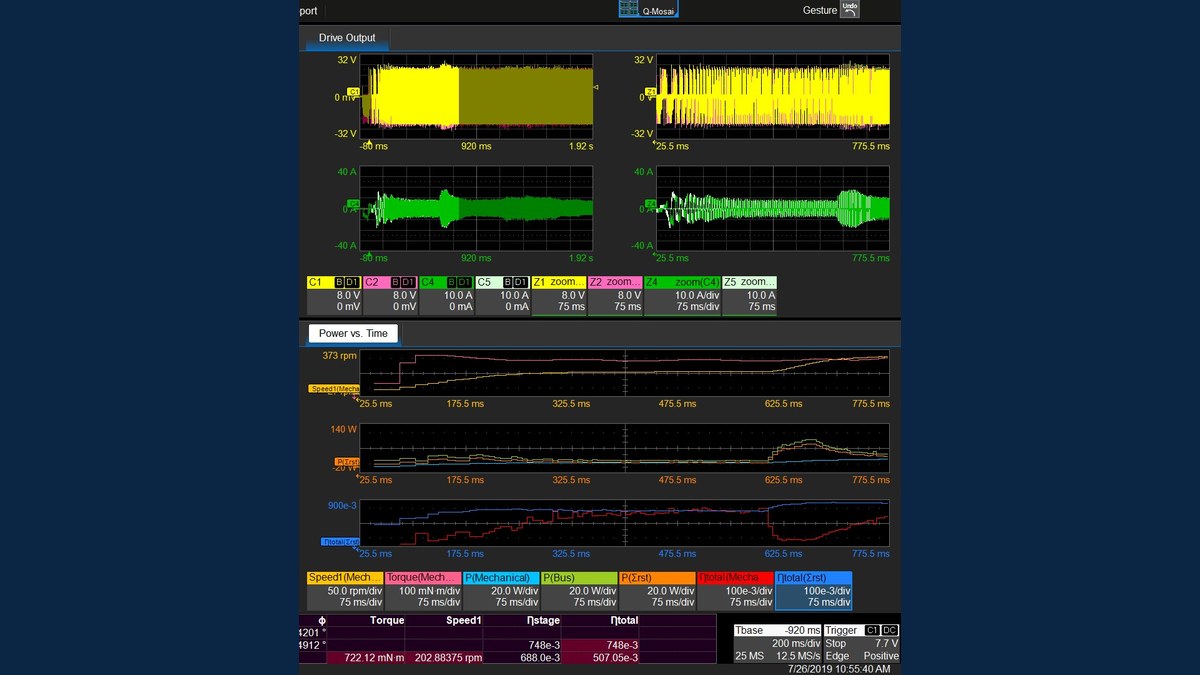

 | 02 · 동적 전력 분석 기동부터 과부하까지, 수천 사이클을 한 번에 긴 메모리로 수 초~수 분 동안 수천 개의 전력 사이클을 포착합니다(예: 10 MS/s에서 2.5 Gpts = 4분 이상). 측정값을 사이클마다 하나씩 그린 주기별(Per-cycle) 파형으로 기동, 부하 인가·해제 같은 동적 거동을 직관적으로 파악하고, Zoom+Gate로 원하는 구간만 확대해 표와 파형을 즉시 다시 계산합니다. |

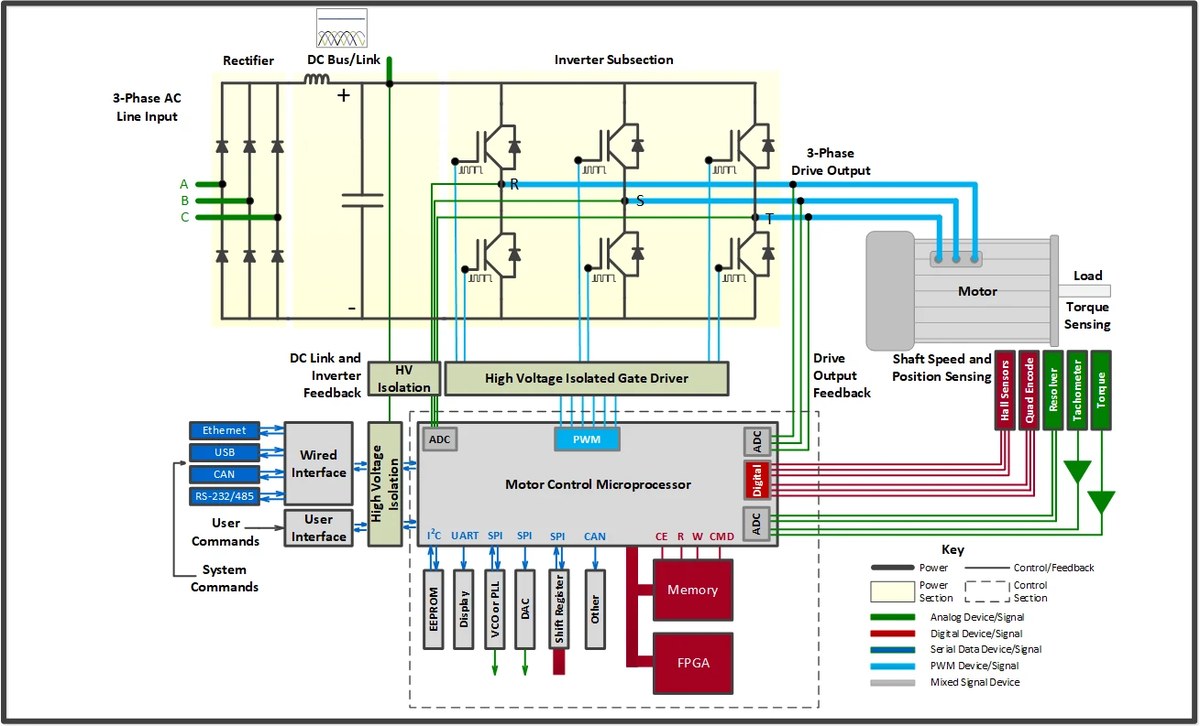

03 · 완벽한 테스트 커버리지 제어 시스템 · 전력부 · 모터를 하나의 장비로 12비트 고대역폭 오실로스코프 플랫폼 위에서 아날로그, 디지털, 센서, 시리얼 데이터, 전력 신호를 모두 수집합니다. 단일 스위칭 사이클 수준까지 전력부 동작과 제어 신호를 시간 상관 분석할 수 있어, 전력 분석기나 일반 오실로스코프만으로는 어려운 모터 드라이브 디버깅을 한 번에 해결합니다. |  |

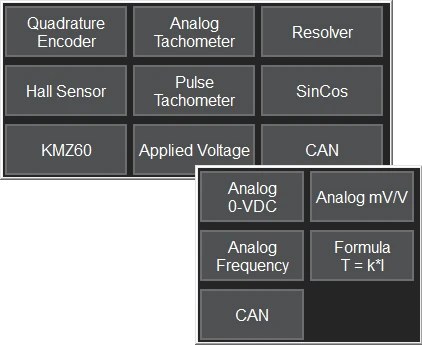

 | 04 · 포괄적인 기계 인터페이스 속도·각도·토크 14가지 방식 지원 9가지 속도, 4가지 각도, 5가지 토크 계산·센서 방식을 지원합니다. 쿼드러처 엔코더, 홀 센서, 펄스·아날로그 타코미터, 리졸버, SinCos, KMZ60, CAN 데이터 등을 연결할 수 있고, 외부 센서 없이도 상전류와 토크 상수로 토크를, 고정자 주파수로 속도를 추정해 벤치에서 기계 출력을 계산합니다. |

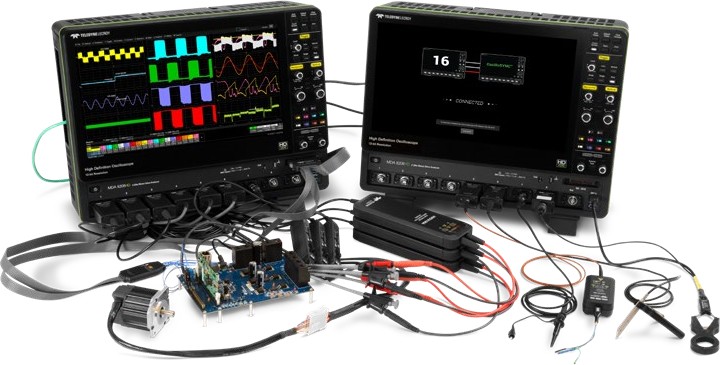

05 · 16채널 확장 OscilloSYNC로 두 대를 하나처럼 OscilloSYNC 동기화로 MDA 두 대를 연결하면 한 화면에서 16개 아날로그 채널을 보고 제어할 수 있습니다. 다단 전력 변환기의 단계별·전체 효율 분석에 유용하며, 각 장비는 언제든 독립적으로도 사용할 수 있습니다. |  |
주요 분석 기능
주요 사양
| 수직 (아날로그 채널) | ||||
| 항목 | MDA 8038HD | MDA 8058HD | MDA 8108HD | MDA 8208HD |
| 대역폭 (-3 dB) | 350 MHz | 500 MHz | 1 GHz | 2 GHz |
| 상승시간 (10–90%, 50 Ω) | 1 ns | 700 ps | 400 ps | 235 ps |
| 입력 채널 | 아날로그 8채널 (전 모델), 디지털 16채널 (MSO 옵션) | |||
| 수직 분해능 | 12 bits (ERES 사용 시 최대 15 bits) | |||
| 감도 | 50 Ω: 1 mV–1 V/div, 1 MΩ: 1 mV–10 V/div | |||
| DC 게인 정확도 | ±0.5% FS | |||
| 입력 임피던스 | 50 Ω ±2% 또는 1 MΩ ∥ 19 pF | |||
| 수평 · 획득 | ||||
| 샘플링 속도 | 최대 10 GS/s | |||
| 표준 메모리 (8 / 4 / 2채널) | 50 / 100 / 200 Mpts | |||
| 메모리 옵션 (8 / 4 / 2채널) | 500MPT: 125 / 250 / 500 Mpts · 1000MPT: 250 / 500 / 1000 Mpts · 2000MPT: 500 / 1000 / 2000 Mpts · 5000MPT: 1250 / 2500 / 5000 Mpts | |||
| 모터 드라이브 분석 (기본 탑재) | ||||
| 측정 위치 | AC 입력, DC 버스(링크), 드라이브 출력, 기계 출력 | |||
| 결선 구성 | AC 입력: 단상 2선(1V1A)·단상 3선(2V2A)·3상 3선(2V2A/3V3A)·3상 4선(3V3A) / DC 버스: 1V1A / 드라이브 출력: 단상 하프·풀 브리지(1V1A)·3상 3선(2V2A/3V3A)·3상 4선(3V3A) | |||
| 전압 측정 방식 | 선간(L-L) 또는 상(L-N), L-L → L-N 변환 지원 | |||
| Numerics 측정 항목 | 전압·전류(RMS, AC, DC, 피크, 파고율), 유효·피상·무효 전력, 역률, 위상각, 단계별·전체 효율, 주파수, 토크, 속도, 각도, 기계 출력, 유도 전동기 슬립 (THD는 고조파 옵션) | |||
| Numerics 표 / 주기별 파형 | 최대 10행 × 12열 / 주기별 파형 최대 12개 동시 표시, 통계 표 제공 | |||
| 기계 인터페이스 | 속도: 아날로그·디지털 타코미터, 인가 전압, 홀 센서, CAN / 속도·각도: 리졸버, SinCos, 쿼드러처 엔코더, KMZ60 / 토크: 아날로그 0–Vdc, mV/V, 주파수 변조, 모터 상수 × 전류, CAN | |||
| 일반 정확도 | 전압·전류·전력 일반적으로 1% 이내 (전압·전류 측정 장치에 따라 다름) | |||
| 디스플레이 · 시스템 · 연결 | ||||
| 디스플레이 | 15.6" 정전식 터치스크린, Full HD 1920×1080, 4K 확장 데스크톱 | |||
| 운영체제 / 저장장치 | Windows, 탈착식 SSD (32 GB RAM 업그레이드 옵션) | |||
| 인터페이스 | LAN, USB 3.x, USBTMC, DisplayPort·HDMI 외부 모니터 출력, GPIB(외장 옵션) | |||
| 16채널 동기화 | OscilloSYNC로 2대 연결 시 아날로그 16채널 | |||
※ 사양은 제조사 영문 데이터시트 기준이며, 하드웨어 사양은 WaveRunner 8000HD와 동일한 플랫폼입니다. 상세 사양은 자료실의 데이터시트를 참고해 주십시오.
소프트웨어 옵션 및 액세서리
아래 옵션은 본체와 함께 또는 추후에 별도 주문하실 수 있습니다. 가격과 주문·견적은 티엠웨이로 문의해 주십시오.
| 전력·분석·컴플라이언스 소프트웨어 옵션 (34종) | |
|---|---|
| 제품코드 | 내용 |

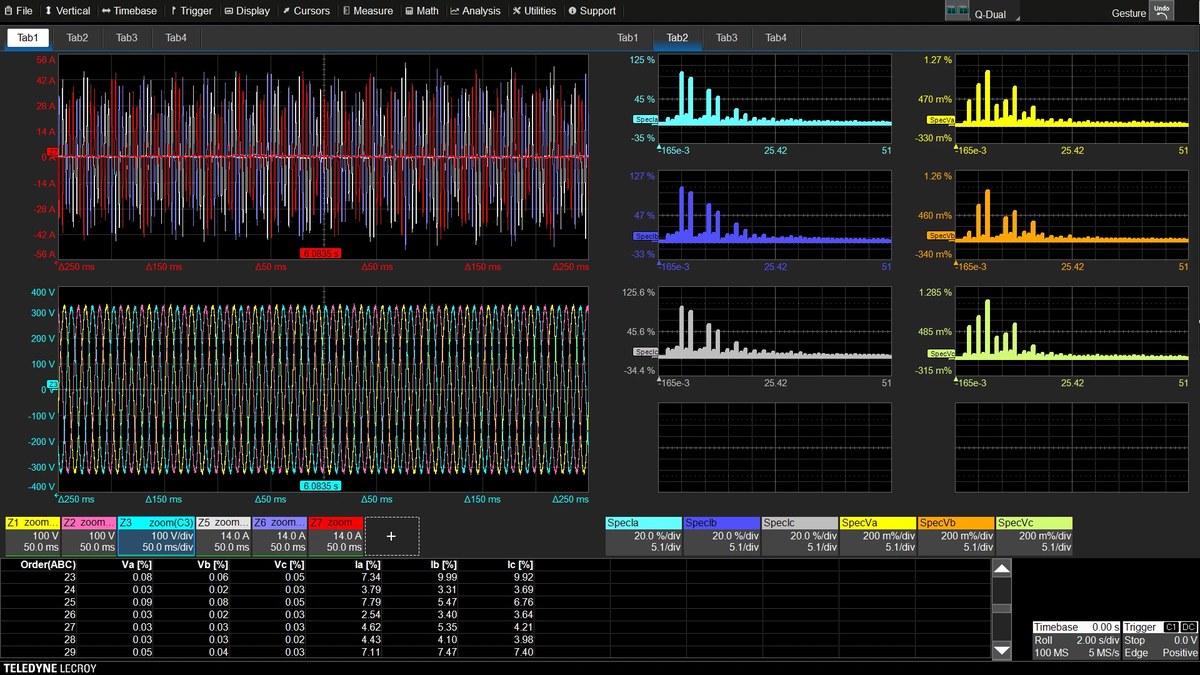

| WR8KHD-THREEPHASEHARMONICS | 3상 고조파 계산 (THD 계산, 고조파 차수 표, 스펙트럼 표시) |

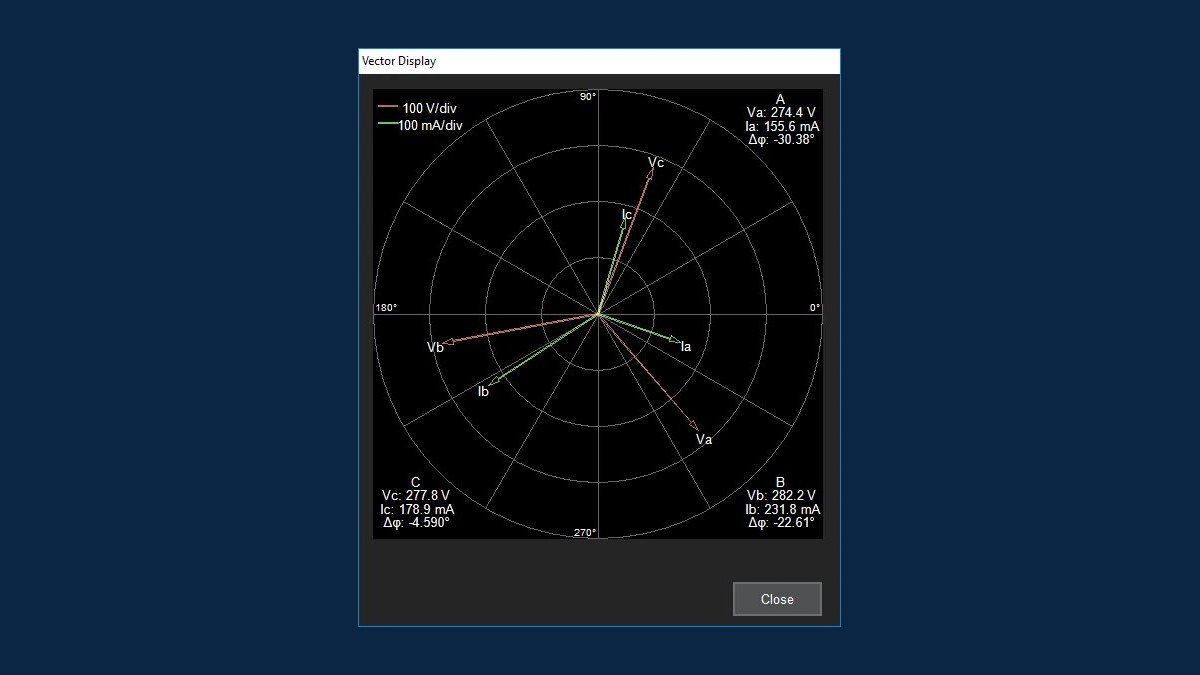

| WR8KHD-THREEPHASEVECTOR | 3상 벡터(페이저) 표시 (2개 화면 동시 표시) |
| WR8KHD-THREEPHASEDQ0 | αβγ(Clarke)·dq0(Park) 실시간 파형 변환 |
| WR8KHD-16CH-SYNCH | OscilloSYNC 16채널 소프트웨어 (WaveRunner 8000HD 두 대를 묶어 16채널로 사용) |
| QPHY-1000BASE-T1 | QualiPHY 1000Base-T1 차량 이더넷 컴플라이언스 테스트 소프트웨어 |
| QPHY2-10-1000BASE-T1 | QualiPHY2 차량 이더넷·싱글 페어 이더넷 송신 컴플라이언스 (10Base-T1L, 10Base-T1S, 100Base-T1, 1000Base-T1) |
| QPHY2-10BASE-T1 | QualiPHY2 싱글 페어 이더넷 송신 컴플라이언스 (10Base-T1L, 10Base-T1S) |
| QPHY-MOST150 | QualiPHY MOST150 oPHY·cPHY 컴플라이언스 테스트 소프트웨어 (DFP2와 SDM 필요) |
| QPHY-MOST50 | QualiPHY MOST50 ePHY 컴플라이언스 테스트 소프트웨어 (DFP2와 SDM 또는 SDA3 필요) |
| QPHY-100BASE-T1 | QualiPHY 100Base-T1 차량 이더넷 컴플라이언스 테스트 소프트웨어 |
| QPHY-10BASE-T1L | QualiPHY 10Base-T1L 산업용 이더넷 컴플라이언스 테스트 소프트웨어 |
| QPHY-10BASE-T1S | QualiPHY 10Base-T1S 차량 이더넷 컴플라이언스 테스트 소프트웨어 |
| QPHY-ENET | QualiPHY 이더넷 10/100/1000BASE-T 컴플라이언스 테스트 소프트웨어 |
| QPHY-USB | QualiPHY USB 2.0 컴플라이언스 테스트 소프트웨어 |
| WR8KHD-AUTO-ENET-TOOLKIT | 100Base-T1·1000Base-T1 차량 이더넷 디버그 툴킷 |
| WR8KHD-CBL-DE-EMBED | 케이블 디임베딩 (케이블 손실 보정) |
| WR8KHD-EYEDRII | Eye Doctor II 신호 무결성 툴킷 (채널·지그 디임베딩/에뮬레이션, 송수신 이퀄라이제이션) |
| WR8KHD-SDM | 시리얼 데이터 마스크 테스트 소프트웨어 |
| WR8KHD-VIRTUALPROBE | Virtual Probe 고급 디임베딩·에뮬레이션·가상 프로빙 툴킷 |
| WR8KHD-DPT-AUTOMATION | 더블 펄스 테스트(DPT) 자동화 소프트웨어 |
| WR8KHD-FRA | 주파수 응답 분석(FRA, 보드 선도) |
| WR8KHD-PWR | 전력 분석 소프트웨어 |
| WR8KHD-POWER-DEVICE | 전력 소자(스위칭 손실 등) 분석 |
| WR8KHD-CLOCK-X | 클럭 지터 분석 (Clock Expert) |
| WR8KHD-CLOCK-X-PRO | 클럭 지터 분석 Pro (SSC, 위상 노이즈, 누적 지터 분석 포함) |
| WR8KHD-JITKIT | 클럭·클럭-데이터 지터 분석 (시간·통계·스펙트럼·오버레이 보기) |
| WR8KHD-DFP2 | 디지털 필터 소프트웨어 |
| WR8KHD-EMC | EMC 펄스 파라미터 측정 소프트웨어 |
| WR8KHD-SPECTRUM-1 | 스펙트럼 분석 (1 트레이스) |
| WR8KHD-SPECTRUM-PRO-2R | 스펙트럼 분석 Pro (2 트레이스 + 기준 파형) |
| WR8KHD-VECTORLINQ | VectorLinQ 벡터 신호 분석 |
| WR8KHD-XDEV | 고급 사용자 정의(XDEV) 옵션 |
| WR8KHD-ZONETRIGGER | 존 트리거 (화면에 그린 영역으로 트리거) |
| MAUI STUDIO PRO | MAUI Studio Pro: PC에서 원격 제어·오프라인 분석 소프트웨어 라이선스 |
| 시리얼 트리거·디코드 옵션 (53종) | |
|---|---|
| 제품코드 | 내용 |
| WR8KHD-1000BASE-T1 TD | 1000Base-T1 차량 이더넷 트리거 및 디코드 |
| WR8KHD-1000BASE-T1 TDMP | 1000Base-T1 차량 이더넷 트리거·디코드·측정/그래프·물리 계층 분석 |
| WR8KHD-100BASE-T1 TDMP | 100Base-T1 차량 이더넷 트리거·디코드·측정/그래프·물리 계층 분석 |
| WR8KHD-100BASE-T1BUS TD | 100Base-T1 차량 이더넷 트리거 및 디코드 |
| WR8KHD-10BASE-T1S TD | 10Base-T1S 차량 이더넷 트리거 및 디코드 |
| WR8KHD-10BASE-T1S TDME | 10Base-T1S 차량 이더넷 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-1553 TD | MIL-STD-1553(항공·군용 버스) 트리거 및 디코드 |
| WR8KHD-1553 TDME | MIL-STD-1553(항공·군용 버스) 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-8B10B D | 8b/10b 인코딩 디코드 |
| WR8KHD-ARINC429BUS D SYMBOLIC | ARINC 429(항공 버스) 심볼릭 디코드 |
| WR8KHD-ARINC429BUS DME SYMBOLIC | ARINC 429(항공 버스) 심볼릭 디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-AUDIOBUS TD | 오디오 버스(I2S 등) 트리거 및 디코드 |
| WR8KHD-AUDIOBUS TDG | 오디오 버스(I2S 등) 트리거·디코드·그래프 |
| WR8KHD-AUTOENET-10M BUNDLE | 차량 이더넷 10M 번들 (OA3p, 10Base-T1S, MDIO 트리거·디코드·측정/그래프·아이 다이어그램) |
| WR8KHD-AUTOENET-10M-1G BUNDLE | 차량 이더넷 번들 (OA3p, 10/100/1000Base-T1, MDIO 트리거·디코드·측정/그래프·아이 다이어그램) |
| WR8KHD-CAN XL TD | CAN / CAN FD / CAN XL 트리거 및 디코드 |
| WR8KHD-CAN XL TDME SYMBOLIC | CAN / CAN FD / CAN XL 심볼릭 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-DIGRF3GBUS D | DigRF 3G 버스 디코드 |
| WR8KHD-DIGRFV4BUS D | DigRF v4 버스 디코드 |
| WR8KHD-DPHYBUS D | MIPI D-PHY (CSI-2, DSI) 버스 디코드 |
| WR8KHD-EMB TD | 임베디드 번들: I2C, SPI, UART-RS232 트리거 및 디코드 |
| WR8KHD-EMB TDME | 임베디드 번들: I2C, SPI, UART-RS232 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-ENETBUS D | 이더넷(10/100Base-T) 디코드 |
| WR8KHD-FLEXRAYBUS TD | FlexRay 트리거 및 디코드 |
| WR8KHD-FLEXRAYBUS TDMP | FlexRay 트리거·디코드·측정/그래프·물리 계층 분석 |
| WR8KHD-I2CBUS TD | I2C 트리거 및 디코드 |
| WR8KHD-I2CBUS TDME | I2C 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-I3CBUS TD | I3C 트리거 및 디코드 (I2C 지원) |
| WR8KHD-I3CBUS TDME | I3C 트리거·디코드·측정/그래프·아이 다이어그램 (I2C 지원) |
| WR8KHD-IVN-CLASSIC-BUNDLE TD | 차량 네트워크 번들: CAN XL, LIN, FlexRay, SENT 트리거 및 디코드 |
| WR8KHD-IVN-CLASSIC-BUNDLE TDME | 차량 네트워크 번들: CAN XL, LIN, FlexRay, SENT 트리거·디코드·측정·아이 다이어그램 |
| WR8KHD-LINBUS TD | LIN 트리거 및 디코드 |
| WR8KHD-LINBUS TDME | LIN 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-MDIOBUS D | MDIO(이더넷 PHY 관리 인터페이스) 디코드 |
| WR8KHD-NRZ-MANCHESTER TD | NRZ 및 맨체스터 코드 트리거 및 디코드 |
| WR8KHD-PMBUS TD | PMBus(전원 관리 버스) 트리거 및 디코드 |
| WR8KHD-PMBUS TDME | PMBus(전원 관리 버스) 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-QSPI TD | QSPI (Simple, Dual, Quad SPI) 트리거 및 디코드 |
| WR8KHD-SENTBUS TD | SENT(차량 센서 인터페이스) 트리거 및 디코드 |
| WR8KHD-SENTBUS TDME | SENT(차량 센서 인터페이스) 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-SMBUS TD | SMBus 트리거 및 디코드 |
| WR8KHD-SMBUS TDME | SMBus 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-SPACEWIREBUS D | SpaceWire(우주항공 통신) 디코드 |
| WR8KHD-SPIBUS TD | SPI 트리거 및 디코드 |
| WR8KHD-SPIBUS TDME | SPI 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-SPMIBUS TD | SPMI(시스템 전원 관리 인터페이스) 트리거 및 디코드 |
| WR8KHD-SPMIBUS TDME | SPMI(시스템 전원 관리 인터페이스) 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-UART-RS232BUS TD | UART / RS-232 트리거 및 디코드 |
| WR8KHD-UART-RS232BUS TDME | UART / RS-232 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-USB2BUS TD | USB 2.0 트리거 및 디코드 |
| WR8KHD-USB2BUS TDME | USB 2.0 트리거·디코드·측정/그래프·아이 다이어그램 |
| WR8KHD-USB2-HSICBUS D | USB 2.0 HSIC 디코드 |
| WR8KHD-USBPD TD | USB-PD(Power Delivery) 트리거 및 디코드 |
| 액세서리 (3종) | |
|---|---|
| 제품코드 | 내용 |
| USB2-GPIB | 외장형 USB 2.0 - GPIB(IEEE 488.2) 어댑터 |
| OC1024-A | 계측기 카트 (추가 선반·서랍 포함) |
| WR8KHD-RACKMOUNT | WaveRunner 8000HD 랙마운트 키트 |
기본 구성품
| 전 모델 공통 | 10:1 500 MHz 패시브 프로브 4개, 전면 보호 커버, 시작 가이드, 모터 드라이브 분석 소프트웨어 사용 설명서, Windows, NIST 추적 교정 성적서, 전원 케이블, 3상 전기·기계 전력 분석 소프트웨어 |
| 권장 프로브 (별도) | 선간 전압: HVD 시리즈 고전압 차동 프로브(1 kV·2 kV·6 kV) / 전류: CP 시리즈 전류 프로브 — 견적 문의 시 측정 조건에 맞춰 안내해 드립니다. |
추가상품 및 자료
메모리 확장(500MPT~5000MPT), MSO(16채널 디지털) 옵션, SSD 추가, 32 GB RAM 업그레이드는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 소프트웨어 옵션과 액세서리, 고전압 차동·전류·광절연 프로브는 견적 문의 주시면 안내해 드립니다.
Teledyne LeCroy 공식 제품 · 티엠웨이 (주문제작품 6주)
