TELEDYNE LECROY · HIGH DEFINITION OSCILLOSCOPE

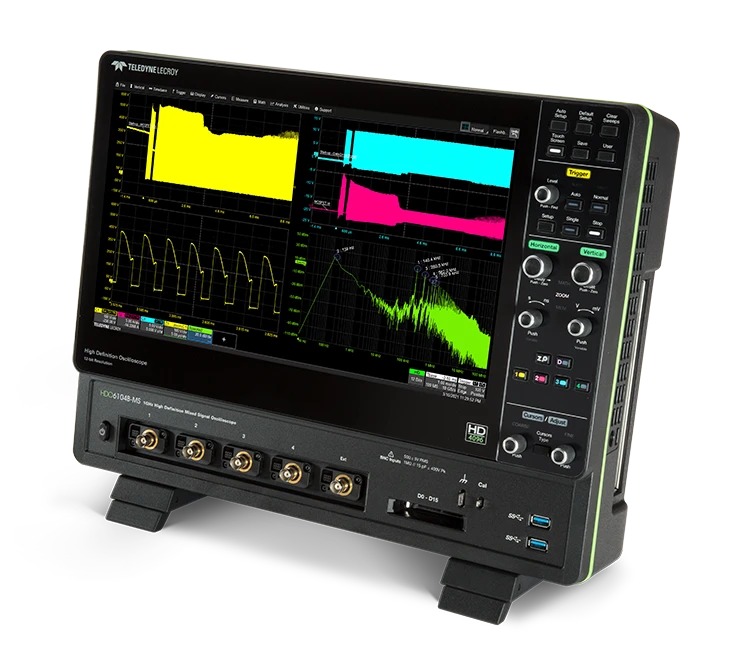

HDO6000B 시리즈
350 MHz ~ 1 GHz · 4채널 · 12비트 HD4096 고해상도 오실로스코프
항상 12비트, 15.6인치 대형 터치 디스플레이, 깊이 170mm의 슬림한 본체 — 모든 세부 신호를 놓치지 않습니다.
12 bit HD4096 · 항상 12비트 |
1 GHz 최대 대역폭 |
10 GS/s 4채널 동시 샘플링 |
250 Mpts 채널당 최대 메모리(옵션) |
15.6" Full HD 정전식 터치 |
모델 구성
| 모델 | 대역폭 | 상승시간 (10–90%) | 채널 | 샘플링 | 표준 메모리 | ENOB |
|---|---|---|---|---|---|---|
| HDO6034B | 350 MHz | 1 ns | 4 아날로그 | 10 GS/s | 50 Mpts/ch | 8.7 bits |
| HDO6054B | 500 MHz | 700 ps | 4 아날로그 | 10 GS/s | 50 Mpts/ch | 8.6 bits |
| HDO6054B-MS | 500 MHz | 700 ps | 4 아날로그 + 16 디지털 | 10 GS/s | 50 Mpts/ch | 8.6 bits |
| HDO6104B | 1 GHz | 450 ps | 4 아날로그 | 10 GS/s | 50 Mpts/ch | 8.4 bits |
| HDO6104B-MS | 1 GHz | 450 ps | 4 아날로그 + 16 디지털 | 10 GS/s | 50 Mpts/ch | 8.4 bits |
※ -MS 모델은 16채널 디지털(혼합 신호) 입력 내장. 메모리는 옵션으로 채널당 100 Mpts(-L) / 250 Mpts(-XL)까지 확장됩니다.
HDO6000B의 이로운 점
|
01 · 최고의 분해능
HD4096 기술 — 항상 12비트

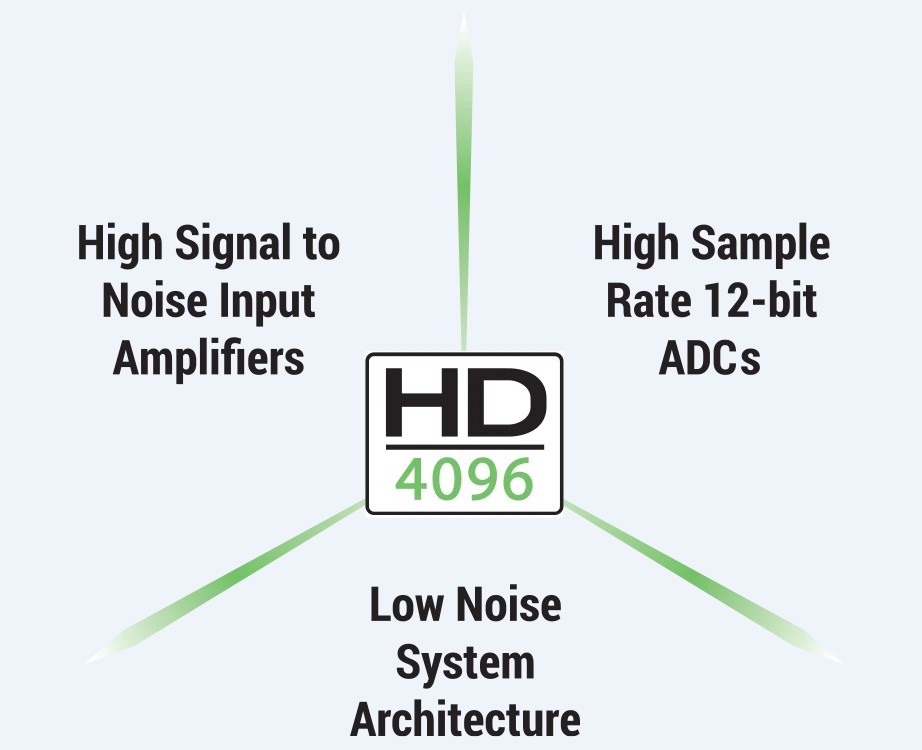

높은 샘플 속도의 12비트 ADC, 높은 신호대잡음비의 입력 앰프, 낮은 노이즈의 시스템 아키텍처가 결합된 HD4096 기술로 기존 8비트 오실로스코프(256 레벨)보다 16배 높은 4096 레벨의 수직 분해능을 제공합니다. 대역폭이나 샘플링 속도를 희생하지 않고 언제나 12비트로 측정하며, ERES 사용 시 최대 15비트까지 높일 수 있습니다.
✔ 깨끗하고 선명한 파형 ✔ 더 자세한 신호 ✔ 놀라운 측정 정확도
|
 |
 |
02 · 더 큰 디스플레이
15.6" Full HD 터치, 깊이는 170mm

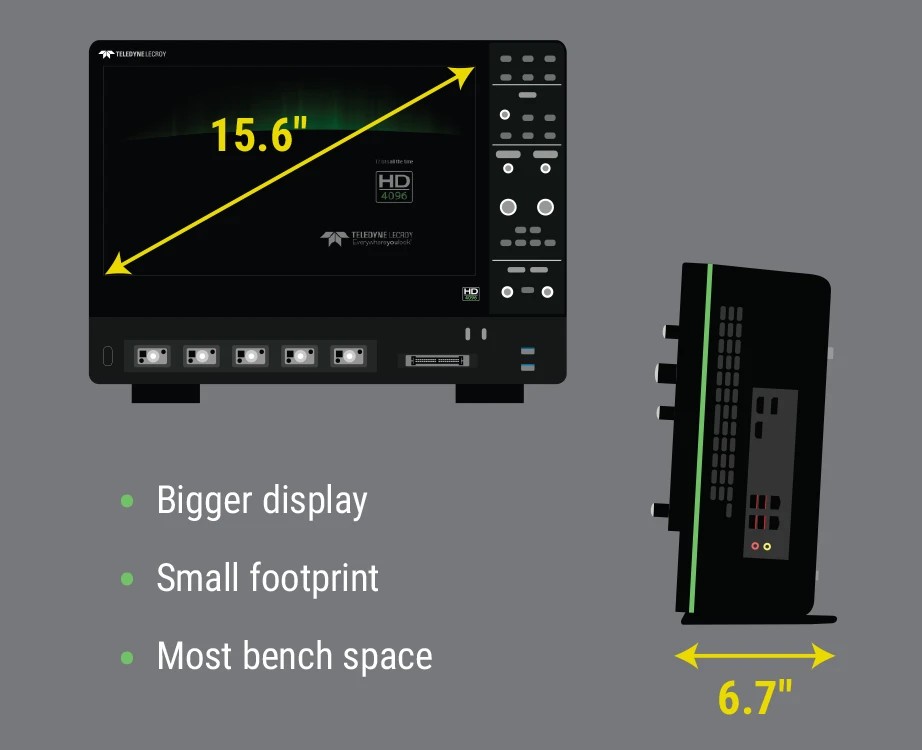

1920×1080 해상도의 15.6인치 정전식 터치스크린으로 파형의 세부까지 크게 보여 줍니다. 본체 깊이는 6.7인치(170mm)로 경쟁 제품보다 약 25% 얇아 벤치 공간을 넓게 쓸 수 있고, HDMI·DisplayPort로 외부 모니터에 4K(4096×2304) 확장 데스크톱을 띄울 수 있습니다.
|
|
03 · 더 많은 능력

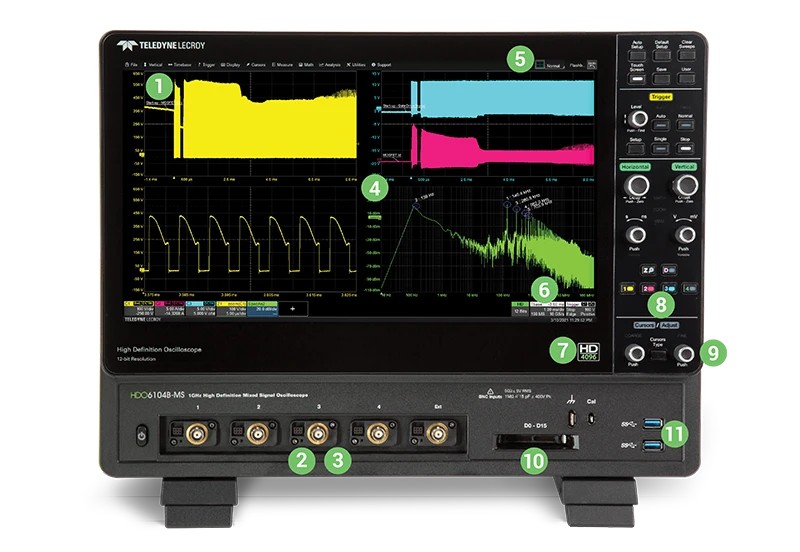

MAUI 원터치 인터페이스와 풍부한 분석 도구
직관적인 MAUI with OneTouch, 최대 4개 탭으로 화면을 나누는 Q-Scape 멀티탭 디스플레이, 16채널 혼합 신호(MSO), 25 MHz 임의 파형 발생기(WaveSource), 스펙트럼 분석·전력 분석·시리얼 디코드·QualiPHY 컴플라이언스까지 하나의 장비에서 지원합니다. MAUI Studio Pro로 PC에서도 동일한 분석이 가능합니다.
|
 |

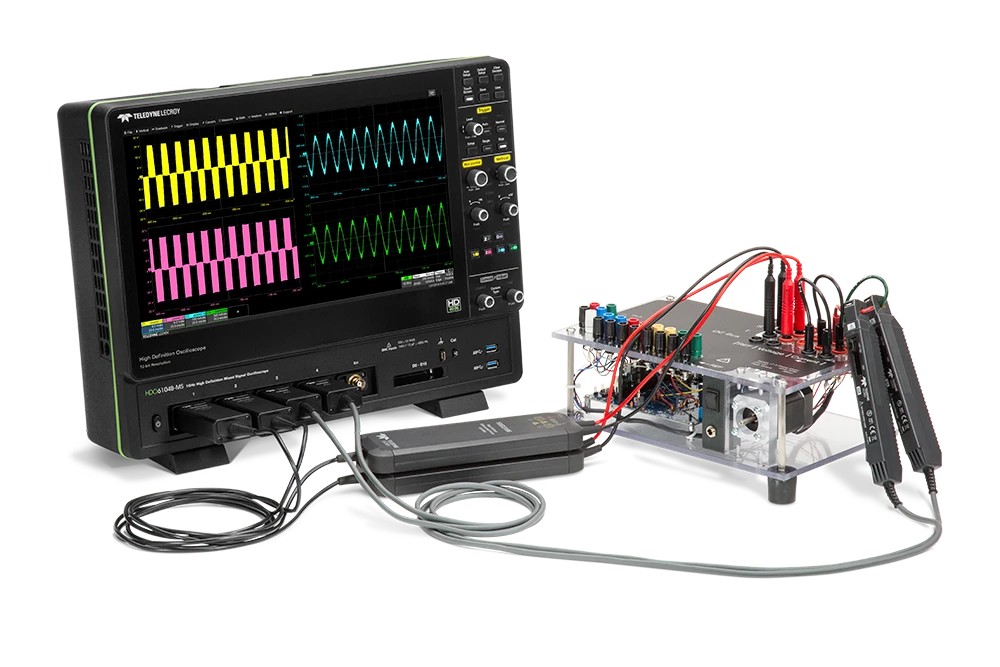

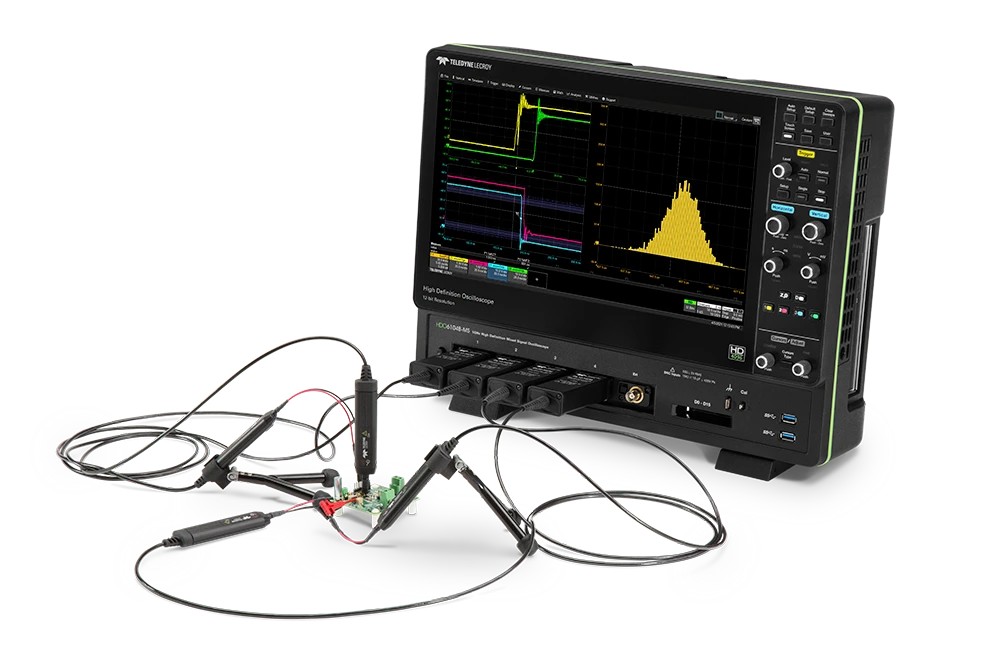

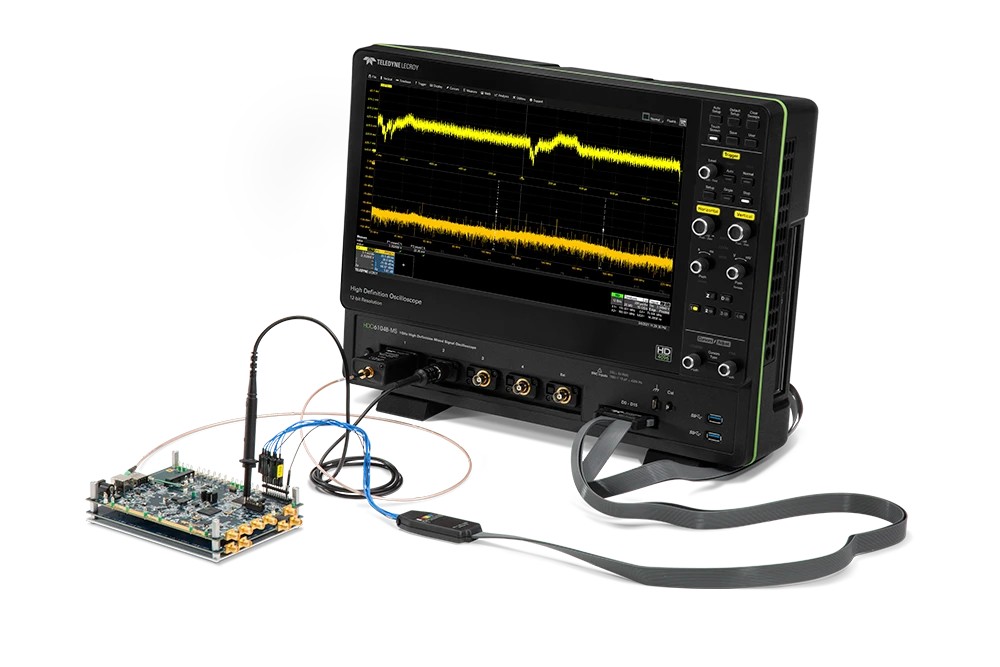

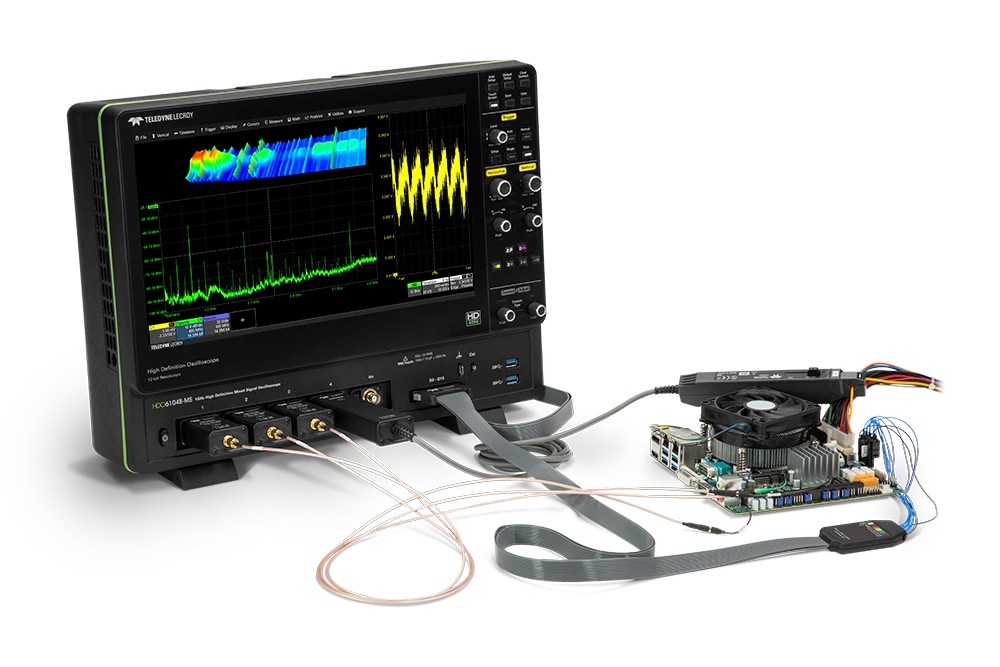

주요 응용 분야
주요 사양
| 수직 (아날로그 채널) | |||||
| 항목 | HDO6034B | HDO6054B | HDO6054B-MS | HDO6104B | HDO6104B-MS |
| 대역폭 (-3 dB) | 350 MHz | 500 MHz | 500 MHz | 1 GHz | 1 GHz |
| 상승시간 (10–90%, 50 Ω) | 1 ns | 700 ps | 700 ps | 450 ps | 450 ps |
| 유효 비트 수 (ENOB) | 8.7 bits | 8.6 bits | 8.6 bits | 8.4 bits | 8.4 bits |
| 수직 노이즈 (1 mV/div, rms, 50 Ω) | 85 µV | 100 µV | 100 µV | 145 µV | 145 µV |
| 입력 채널 | 아날로그 4채널 (전 모델) | ||||
| 디지털 채널 | - | - | 16 | - | 16 |
| 수직 분해능 | 12 bits (ERES 사용 시 최대 15 bits) | ||||
| 감도 | 50 Ω: 1 mV–1 V/div, 1 MΩ: 1 mV–10 V/div (연속 가변) | ||||
| DC 게인 정확도 | ±0.5% FS (오프셋 0 V) | ||||
| 최대 입력 전압 | 50 Ω: 5 Vrms, ±10 V Peak / 1 MΩ: 400 V max (DC + Peak AC ≤ 10 kHz) | ||||
| 입력 결합 / 임피던스 | 50 Ω: DC, GND / 1 MΩ: AC, DC, GND · 50 Ω ±2.0%, 1 MΩ ±2.0% ∥ 15 pF | ||||
| 대역폭 제한 | 20 MHz, 200 MHz | ||||
| 수평 · 획득 | |||||
| 샘플링 속도 | 10 GS/s (4채널 모두, 단일 샷) / 반복 신호 125 GS/s | ||||
| 메모리 길이 | 표준 50 Mpts/ch (30,000 세그먼트) · 옵션 -L 100 Mpts/ch (60,000) · 옵션 -XL 250 Mpts/ch (65,000) | ||||
| 타임/디비전 | 20 ps/div – 5 ks/div (표준 메모리), -L 최대 10 ks/div, -XL 최대 25 ks/div | ||||
| 클럭 정확도 | ±2.5 ppm + 1.0 ppm/년 (교정 후) | ||||
| 세그먼트 간 시간 | 1.25 µs | ||||
| 디지털 채널 (-MS 모델) | |||||
| 입력 채널 / 최대 주파수 | 16 디지털 채널 / 250 MHz, 샘플링 1.25 GS/s | ||||
| 임계값 | TTL, ECL, CMOS(2.5/3.3/5 V), PECL, LVDS, 사용자 정의(±10 V, 20 mV 단위) | ||||
| 레코드 길이 | 표준 50 MS, -L 100 MS, -XL 125 MS | ||||
| 트리거 | |||||
| 트리거 유형 | Edge, Width, Glitch, Window, Pattern, Runt, Slew Rate, Interval, Dropout, Measurement, Multi-stage(Qualified, Cascade A→B→C) | ||||
| 최대 트리거 속도 | 800,000 waveforms/s (시퀀스 모드) | ||||
| 시리얼 트리거·디코드 | 옵션 (I2C, SPI, UART, CAN/CAN FD/CAN XL, LIN, FlexRay, SENT, USB, MIL-STD-1553 등) | ||||
| 디스플레이 · 시스템 · 연결 | |||||
| 디스플레이 | 15.6" 와이드 정전식 터치스크린, Full HD 1920×1080, 최대 16 트레이스 | ||||
| 프로세서 / 메모리 / OS | Intel Core i5-6500 쿼드코어 3.2 GHz 이상 / 16 GB / Windows 10, 탈착식 SSD | ||||
| 인터페이스 | LAN 2포트(1000BaseT), USB 3.1 Gen1 6포트(전면 2·측면 4), USBTMC(USB 2.0), DisplayPort·HDMI(최대 4096×2304), GPIB(외장 옵션) | ||||
| 내장 함수 발생기 | WaveSource 25 MHz, 125 MS/s, 16 kpts 임의 파형 (전 모델) | ||||
| 전원 | 100–240 VAC ±10%, 50/60/400 Hz · 소비전력 220 W (최대 320 W) | ||||
| 크기 / 무게 | 352 × 445 × 170 mm (H×W×D) / 9.8 kg | ||||
| 동작 온도 | +5 ~ +40 °C | ||||
※ 사양은 제조사 데이터시트(hdo6kb-ds) 기준이며, 상세 사양은 자료실의 데이터시트를 참고해 주십시오.
소프트웨어 옵션 및 액세서리
아래 옵션은 본체와 함께 또는 추후에 별도 주문하실 수 있습니다. 가격과 주문·견적은 티엠웨이로 문의해 주십시오.
| 시리얼 트리거·디코드 옵션 (54종) | |
|---|---|
| 제품코드 | 내용 |
| HDO6K-100BASE-T1 TDMP | 100Base-T1 차량 이더넷 트리거·디코드·측정/그래프·물리 계층 분석 |
| HDO6K-100BASE-T1BUS TD | 100Base-T1 차량 이더넷 트리거 및 디코드 |
| HDO6K-10BASE-T1S TD | 10Base-T1S 차량 이더넷 트리거 및 디코드 |
| HDO6K-10BASE-T1S TDME | 10Base-T1S 차량 이더넷 트리거·디코드·측정/그래프·아이 다이어그램 |
| HDO6K-1553 TDME | MIL-STD-1553(항공·군용 버스) 트리거·디코드·측정/그래프·아이 다이어그램 |
| HDO6K-ARINC429BUS DME SYMBOLIC | ARINC 429(항공 버스) 심볼릭 디코드·측정/그래프·아이 다이어그램 |
| HDO6K-ARINC429BUS DSYMBOLIC | ARINC 429(항공 버스) 심볼릭 디코드 |
| HDO6K-AUDIOBUS TD | 오디오 버스(I2S 등) 트리거 및 디코드 |
| HDO6K-AUDIOBUS TDG | 오디오 버스(I2S 등) 트리거·디코드·그래프 |
| HDO6K-AUTOENET-10M BUNDLE | 차량 이더넷 10M 번들 (OA3p, 10Base-T1S, MDIO 트리거·디코드·측정/그래프·아이 다이어그램) |
| HDO6K-CAN XL TD | CAN / CAN FD / CAN XL 트리거 및 디코드 |
| HDO6K-CAN XL TDME SYMBOLIC | CAN / CAN FD / CAN XL 심볼릭 트리거·디코드·측정/그래프·아이 다이어그램 |
| HDO6K-DIGRF3GBUS D | DigRF 3G 버스 디코드 |
| HDO6K-DIGRFV4BUS D | DigRF v4 버스 디코드 |
| HDO6K-DPAUX TD | DisplayPort AUX 채널 트리거 및 디코드 |
| HDO6K-DPAUX TDMP | DisplayPort AUX 채널 트리거·디코드·측정/그래프·물리 계층 분석 |
| HDO6K-DPHYBUS D | MIPI D-PHY (CSI-2, DSI) 버스 디코드 |
| HDO6K-EMB TD | 임베디드 번들: I2C, SPI, UART-RS232 트리거 및 디코드 |
| HDO6K-EMB TDME | 임베디드 번들: I2C, SPI, UART-RS232 트리거·디코드·측정/그래프·아이 다이어그램 |
| HDO6K-ENETBUS D | 이더넷(10/100Base-T) 디코드 |
| HDO6K-FLEXRAYBUS TD | FlexRay 트리거 및 디코드 |
| HDO6K-FLEXRAYBUS TDMP | FlexRay 트리거·디코드·측정/그래프·물리 계층 분석 |
| HDO6K-I2CBUS TD | I2C 트리거 및 디코드 |
| HDO6K-I2CBUS TDME | I2C 트리거·디코드·측정/그래프·아이 다이어그램 |
| HDO6K-I3CBUS TD | I3C 트리거 및 디코드 (I2C 지원) |
| HDO6K-I3CBUS TDME | I3C 트리거·디코드·측정/그래프·아이 다이어그램 (I2C 지원) |
| HDO6K-IVN-CLASSIC-BUNDLE TD | 차량 네트워크 번들: CAN XL, LIN, FlexRay, SENT 트리거 및 디코드 |
| HDO6K-IVN-CLASSIC-BUNDLE TDME | 차량 네트워크 번들: CAN XL, LIN, FlexRay, SENT 트리거·디코드·측정·아이 다이어그램 |
| HDO6K-LINBUS TD | LIN 트리거 및 디코드 |
| HDO6K-LINBUS TDME | LIN 트리거·디코드·측정/그래프·아이 다이어그램 |
| HDO6K-MDIOBUS D | MDIO(이더넷 PHY 관리 인터페이스) 디코드 |
| HDO6K-NRZ-MANCHESTER TD | NRZ 및 맨체스터 코드 트리거 및 디코드 |
| HDO6K-PMBUS TD | PMBus(전원 관리 버스) 트리거 및 디코드 |
| HDO6K-PMBUS TDME | PMBus(전원 관리 버스) 트리거·디코드·측정/그래프·아이 다이어그램 |
| HDO6K-QSPI TD | QSPI (Simple, Dual, Quad SPI) 트리거 및 디코드 |
| HDO6K-SENTBUS TD | SENT(차량 센서 인터페이스) 트리거 및 디코드 |
| HDO6K-SENTBUS TDME | SENT(차량 센서 인터페이스) 트리거·디코드·측정/그래프·아이 다이어그램 |
| HDO6K-SMBUS TD | SMBus 트리거 및 디코드 |
| HDO6K-SMBUS TDME | SMBus 트리거·디코드·측정/그래프·아이 다이어그램 |
| HDO6K-SPACEWIREBUS D | SpaceWire(우주항공 통신) 디코드 |
| HDO6K-SPIBUS TD | SPI 트리거 및 디코드 |
| HDO6K-SPIBUS TDME | SPI 트리거·디코드·측정/그래프·아이 다이어그램 |
| HDO6K-SPMIBUS TD | SPMI(시스템 전원 관리 인터페이스) 트리거 및 디코드 |
| HDO6K-SPMIBUS TDME | SPMI(시스템 전원 관리 인터페이스) 트리거·디코드·측정/그래프·아이 다이어그램 |
| HDO6K-UART-RS232BUS TD | UART / RS-232 트리거 및 디코드 |
| HDO6K-UART-RS232BUS TDME | UART / RS-232 트리거·디코드·측정/그래프·아이 다이어그램 |
| HDO6K-USB2BUS TD | USB 2.0 트리거 및 디코드 |
| HDO6K-USB2BUS TDME | USB 2.0 트리거·디코드·측정/그래프·아이 다이어그램 |
| HDO6K-USB2-HSICBUS D | USB 2.0 HSIC 디코드 |
| HDO6K-USB4SB TD | USB4 사이드밴드 트리거 및 디코드 |
| HDO6K-USB4SB TDMP | USB4 사이드밴드 트리거·디코드·측정/그래프·물리 계층 측정 |
| HDO6K-USBPD TD | USB-PD(Power Delivery) 트리거 및 디코드 |
| HDO6K-USBPD TDMP | USB-PD(Power Delivery) 트리거·디코드·측정/그래프·물리 계층 분석 |
| HDO6K-1553 TD | MIL-STD-1553(항공·군용 버스) 트리거 및 디코드 |
| 분석·컴플라이언스 소프트웨어 옵션 (32종) | |
|---|---|
| 제품코드 | 내용 |
| QPHY-MOST50 | QualiPHY MOST50 ePHY 컴플라이언스 테스트 소프트웨어 (DFP2와 SDM 또는 SDA3 필요) |
| QPHY-100BASE-T1 | QualiPHY 100Base-T1 차량 이더넷 컴플라이언스 테스트 소프트웨어 |
| QPHY-10BASE-T1L | QualiPHY 10Base-T1L 산업용 이더넷 컴플라이언스 테스트 소프트웨어 |
| QPHY-10BASE-T1S | QualiPHY 10Base-T1S 차량 이더넷 컴플라이언스 테스트 소프트웨어 |
| QPHY-ENET | QualiPHY 이더넷 10/100/1000BASE-T 컴플라이언스 테스트 소프트웨어 |
| QPHY-USB | QualiPHY USB 2.0 컴플라이언스 테스트 소프트웨어 |
| HDO6K-SDAX-NRZ | NRZ 시리얼 데이터 분석: 아이, 지터, 노이즈, 크로스토크 측정 |
| HDO6K-SDAX-PAM | PAM 시리얼 데이터 분석: 아이, 지터, 노이즈 측정 |
| HDO6K-SDM | 시리얼 데이터 마스크 테스트 소프트웨어 |
| HDO6K-THREEPHASEPOWER | 3상 전력 분석 소프트웨어 |
| HDO6K-DPT-AUTOMATION | 더블 펄스 테스트(DPT) 자동화 소프트웨어 |
| HDO6K-FRA | 주파수 응답 분석(FRA, 보드 선도) |
| HDO6K-THREEPHASEHARMONICS | 3상 고조파 계산 (3상 전력 분석 옵션 필요) |
| HDO6K-THREEPHASEVECTOR | 3상 벡터(페이저) 표시 |
| HDO6K-THREEPHASEDQ0 | 3상 dq0 변환 |
| HDO6K-PWR | 전력 분석 소프트웨어 |
| HDO6K-POWER-DEVICE | 전력 소자(스위칭 손실 등) 분석 |
| HDO6K-DIG-PWR-MGMT | 디지털 전원 관리 분석 소프트웨어 |
| HDO6K-CLOCK-X | 클럭 지터 분석 (Clock Expert) |
| HDO6K-CLOCK-X-PRO | 클럭 지터 분석 Pro (SSC, 위상 노이즈, 누적 지터 분석 포함) |
| HDO6K-JITKIT | 클럭·클럭-데이터 지터 분석 (시간·통계·스펙트럼·오버레이 보기) |
| HDO6K-DFP2 | 디지털 필터 소프트웨어 |
| HDO6KB-AFG | 임의 파형 발생기(WaveSource) 기능 |
| HDO6K-Q-SCAPE | Q-Scape 멀티탭 디스플레이 |
| HDO6K-SPECTRUM-1 | 스펙트럼 분석 (1 트레이스) |
| HDO6K-SPECTRUM-PRO-2R | 스펙트럼 분석 Pro (2 트레이스 + 기준 파형) |
| HDO6K-VECTORLINQ | VectorLinQ 벡터 신호 분석 |
| HDO6K-ZONETRIGGER | 존 트리거 (화면에 그린 영역으로 트리거) |
| HDO6K-EMC | EMC 펄스 파라미터 측정 소프트웨어 |
| HDO6K-XDEV | 고급 사용자 정의(XDEV) 옵션 |
| HDO6K-ET-PMT | 전기 통신 마스크 테스트 패키지 |
| MAUI STUDIO PRO | MAUI Studio Pro: PC에서 원격 제어·오프라인 분석 소프트웨어 라이선스 |
| 액세서리 (3종) | |
|---|---|
| 제품코드 | 내용 |
| USB2-GPIB | 외장형 USB 2.0 - GPIB(IEEE 488.2) 어댑터 |
| HDO6KB-RACKMOUNT | HDO6000B 랙마운트 키트 |
| WPHD-CARRYCASE | 운반용 캐링 케이스 |
기본 구성품
| 전 모델 공통 | 10:1 패시브 프로브 4개, 시작 가이드, 안티바이러스 소프트웨어(평가판), Windows 10, 탈착식 SSD, NIST 추적 교정 성적서, 전원 케이블, 전면 보호 커버 |
| -MS 모델 추가 | 16채널 디지털 리드셋, 엑스트라 라지 그리퍼 프로브 세트(22개), 그라운드 익스텐더(20개), 플렉시블 그라운드 리드(5개) |
