요꼬가와 YOKOGAWA · 오실로스코프 액세서리

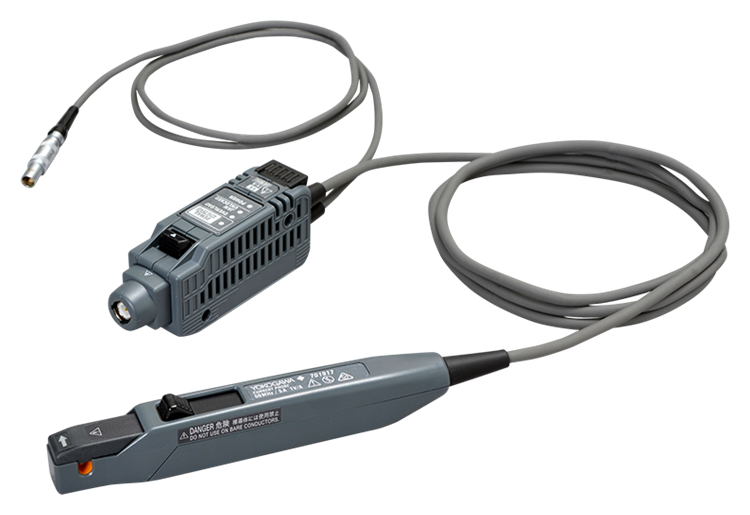

701917전류 프로브 50MHz / 5Arms
DC ~ 50MHz 대역에서 최대 5Arms까지 전류 파형을 측정하는 요꼬가와 오실로스코프용 전류 프로브입니다. 도체를 센서 헤드에 끼우기만 하면 비접촉으로 측정할 수 있습니다.
제품 사양
| 주파수 대역 | DC ~ 50MHz |
|---|---|
| 연속 최대 입력 범위 | 5Arms |
| 측정 가능한 도체 직경 | φ5mm |
| 출력 전압 비율 | 1V/A |
| 케이블 길이 | 센서 케이블 약 1.5m / 전원 케이블 약 1m |
| 전원 | 프로브 전원 |
전류 프로브 사용 방법
도체의 전류 흐름은 전자기 플럭스 필드를 유발합니다. 오실로스코프 전류 프로브는 자기장의 강도를 감지해 오실로스코프의 전압으로 변환하여 파형을 분석할 수 있게 합니다. 측정 전에 기기와 측정 대상에 문제가 없는지, 측정 준비가 완료되었는지 확인하십시오.
| 1 | 센서 개방 레버를 당겨 센서 헤드를 엽니다. |
|---|---|
| 2 | 센서 팁에 표시된 전류 방향 화살표를 측정 전류 방향(저전위측 접지측 → 고전위측)에 맞추고 도체가 센서 구멍의 중앙에 오도록 끼웁니다. |
| 3 | JAW UNLOCKED 표시가 사라질 때까지 센서 개방 레버를 누르고 있으면 센서 헤드가 잠기고 턱 잠금 해제 LED가 꺼집니다. |
| 4 | 파형 측정기에서 전류 파형을 관찰합니다. 출력 전압 비율은 1V/A이므로 전압 감도 10mV/DIV는 전류 감도 10mA/DIV입니다. |
프로브 전원 공급 장치(701934)가 필요합니다. 동일 계열 120MHz 모델 701918 및 기타 옵션 액세서리는 견적 문의 바랍니다.
납기 안내 · 주문생산품으로 납기는 약 6주입니다.
