요꼬가와 YOKOGAWA · 오실로스코프 액세서리

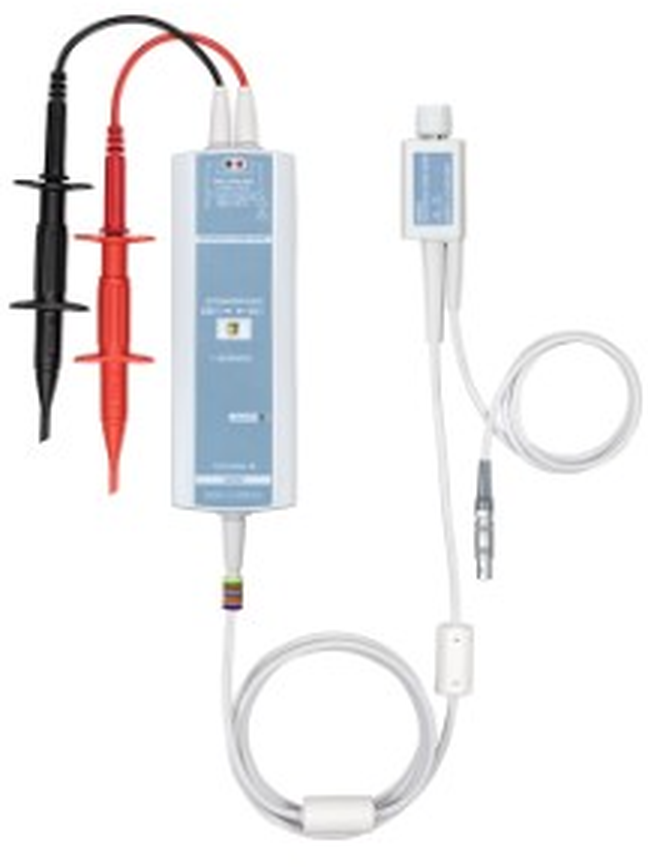

702924고전압 차동 프로브 2000V / 400MHz
DC ~ 400MHz의 넓은 대역, 우수한 주파수 응답 평탄도와 공통 모드 제거비(CMRR)를 갖춘 고전압 차동 프로브입니다. 인버터·모터·전원 장치의 부동(접지되지 않은) 신호 측정에 적합합니다.
제품 사양
| 주파수 대역 | DC ~ 400MHz (-3dB) |
|---|---|
| 입력 감쇠율 | 100:1 및 1000:1, 사용자 선택 가능 |
| 입력 임피던스(접지) | 약 6MΩ, 약 5pF |
| 최대 허용 차동 전압 | ±2000V (DC+AC peak) (1000:1) / ±200V (DC+AC peak) (100:1) |
| 최대 공통 모드 입력 전압(접지) | ±2000V (DC+AC peak) |
| 최대 비파괴 입력 전압(접지) | ±3000V (DC+AC peak) (5초 이내) |
| CMRR (일반) | -80dB (60Hz), -50dB (10MHz), -30dB (100MHz), -20dB (400MHz) |
| 커넥터 형식 (전원 공급) | BNC |
| 외형 사이즈 | 헤드부 173.5(H) × 58(W) × 26.5(D) mm / 커넥터부 46.5(H) × 30(W) × 17(D) mm |
| 총 길이 / 무게 | 약 2.4m / 약 300g |
| 측정 카테고리 | CAT II 1000V, CAT III 600V |
| 프로브 전원 | 프로브 전원 공급 장치 필요 |
특징
| 부동 신호 측정 | 인버터, 모터, 전원 공급 장치와 같은 어플리케이션에서 접지되지 않은 신호를 측정합니다. |
|---|---|
| SiC / GaN 대응 | SiC, GaN 소자의 고속 고전압 스위칭 동작 측정에 유용합니다. |
| BNC 인터페이스 | 다양한 범용 오실로스코프와 함께 사용할 수 있는 BNC 인터페이스를 갖추고 있습니다. |
| 고분해능 조합 | 고분해능 오실로스코프 DLM3000HD / DLM5000HD와 조합하면 보다 정확한 파형 측정이 가능합니다. |
DLM 시리즈 프로브 전원 옵션(/P2, /P4 또는 /P8) 또는 별매 프로브 전원 공급 장치(701934)가 필요합니다. 측정 대상에 따른 옵션 액세서리는 견적 문의 바랍니다.
납기 안내 · 주문생산품으로 납기는 약 6주입니다.
