요꼬가와 YOKOGAWA · 록인 앰프

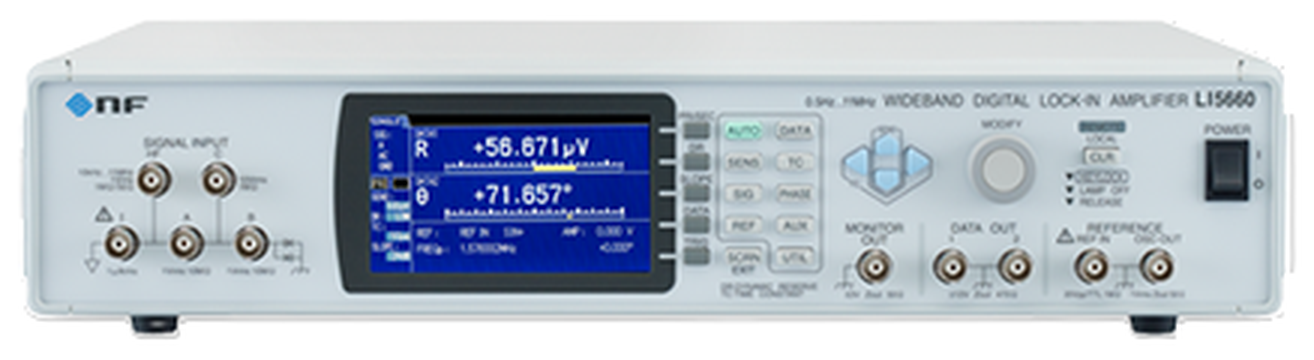

LI시리즈Lock-in Amplifier LI5660 · LI5655 · LI5650 · LI5645
노이즈에 묻힌 미소 교류신호를 검출하는 고감도 록인 앰프입니다. 최대 11MHz, 10nV F.S. 측정, 2주파수 동시 측정과 분수 고조파 측정을 지원합니다.
모델별 사양 비교
| 항목 | LI5660 | LI5655 | LI5650 | LI5645 |
|---|---|---|---|---|
| 주파수 범위 | 0.5Hz ~ 11MHz | 0.5Hz ~ 3MHz | 1mHz ~ 250kHz | 1mHz ~ 250kHz |
| 전압 측정 | 10nV ~ 10V F.S. | 10nV ~ 1V F.S. | 10nV ~ 1V F.S. | 10nV ~ 1V F.S. |
| 전류 측정 | 10fA ~ 1μA F.S. | 10fA ~ 1μA F.S. | 10fA ~ 1μA F.S. | - |
| 최소 시정수 | 1μs | 1μs | 5μs | 5μs |
| 아날로그 출력 샘플링 | 약 1.5MS/s | 약 1.5MS/s | 약 780kS/s | 약 780kS/s |
| 2주파수 동시 측정 | 가능 | 가능 | 가능 | - |
| 가격 | 견적문의 | 견적문의 | 견적문의 | 견적문의 |
공통: 측정 파라미터 X, Y, R, θ, DC, NOISE / 통신 인터페이스 USB, GPIB, RS-232, LAN / 렉타입 2U(88mm) / 분수 고조파 측정(기본파의 (1~63)/(1~63)배) / 외부 10MHz 동기 입력.
LI5600 시리즈 카탈로그 (PDF)자료실에서 다운로드 ▶주요 특징
| 고속 응답 | 최소 시정수 1μs(LI5660/LI5655). 정수 주기 동기(이동평균) 필터로 시정수를 키우지 않고 SN비를 개선합니다. |
|---|---|
| 우수한 다이나믹 레인지 | 위상 검출 후 디지털 처리로 최고 100dB의 다이나믹 레인지(신호와 노이즈가 100,000배 차이 나도 측정). |
| 광대역 입력 | 싱글엔드(A), 차동(A-B) 입력, LI5660은 10Vrms 입력(C)과 고주파(HF) 입력 단자 보유, HF 입력으로 최대 11MHz 측정. |
| 다양한 측정 | 2주파수 동시 측정, 분수 고조파 측정, 외부 기준 주파수 동기. |

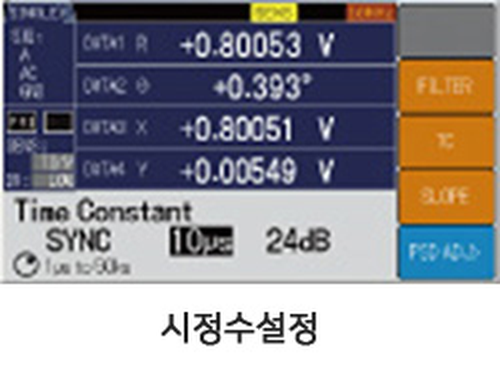

시정수·동기 필터
동기 필터로 고속 응답과 리플 감소를 동시에 실현합니다.

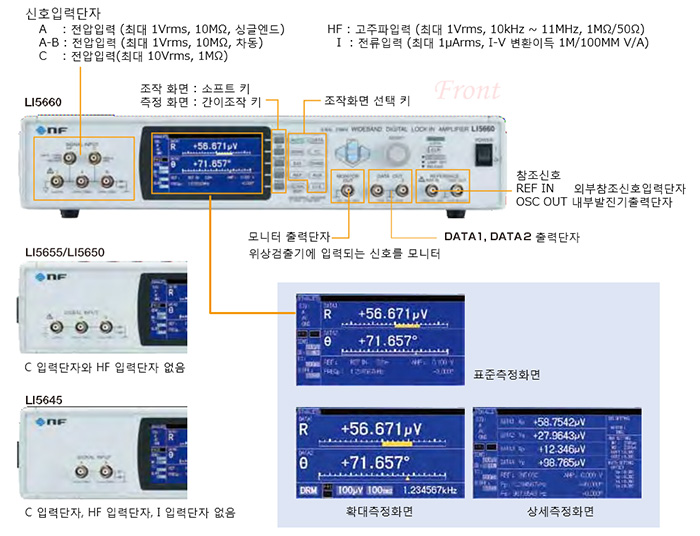

신호 입력 구성
A, A-B, C, HF 입력과 전류 입력을 지원합니다.

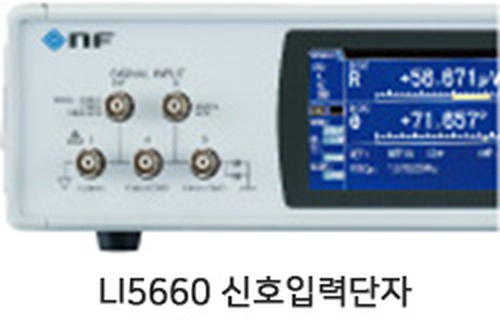

입력 단자부
전면 입력 단자 구성(LI5660).

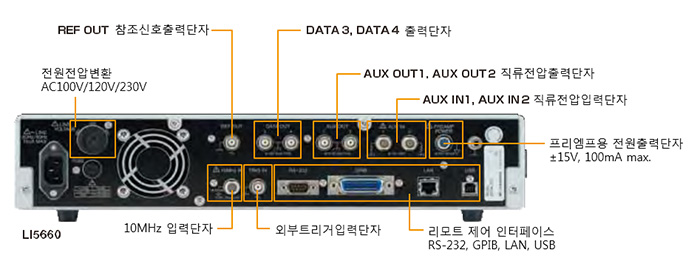

후면 패널
USB, GPIB, RS-232, LAN 및 기준 신호 단자.
외형 치수 (단위 mm)

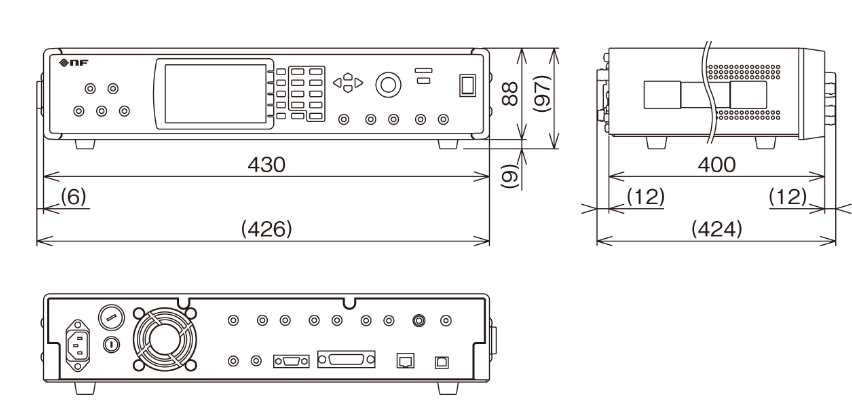

LI5660
렉타입 2U(88mm)

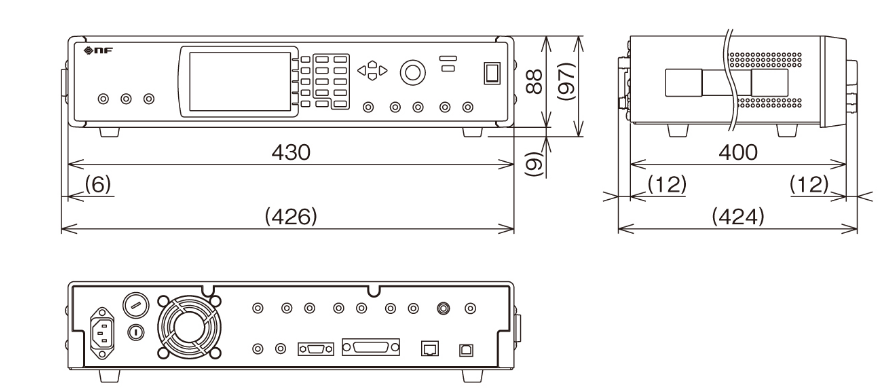

LI5655 / LI5650
렉타입 2U(88mm)

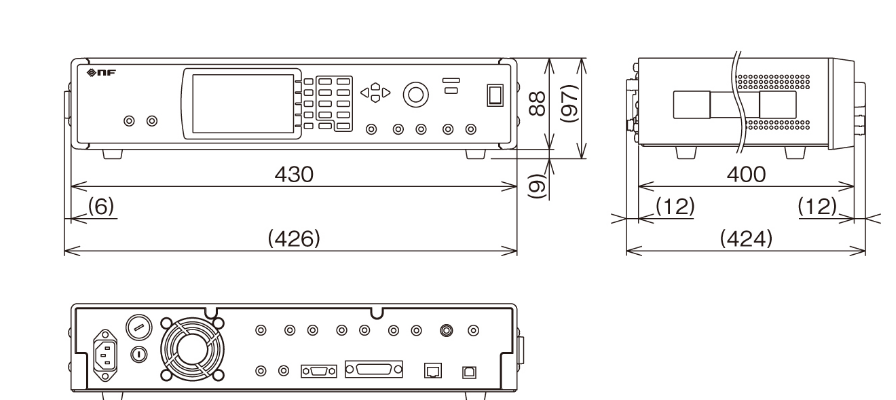

LI5645
외형 치수
LI5501/LI5502 등 관련 장비 및 별매 옵션·액세서리와 제품 매뉴얼은 견적 문의 바랍니다.
납기 안내 · 주문생산품으로 납기는 약 6주입니다. 구성 및 가격은 견적 문의 바랍니다.
