DTSX3000광섬유 분산 온도 센서 (DTS) 장거리형

광섬유 케이블 전체를 온도 센서로 사용해 최대 50km, 최대 6,000포인트의 온도 분포를 측정하는 요꼬가와 분산 온도 감지 시스템입니다.

DTSX3000 개요

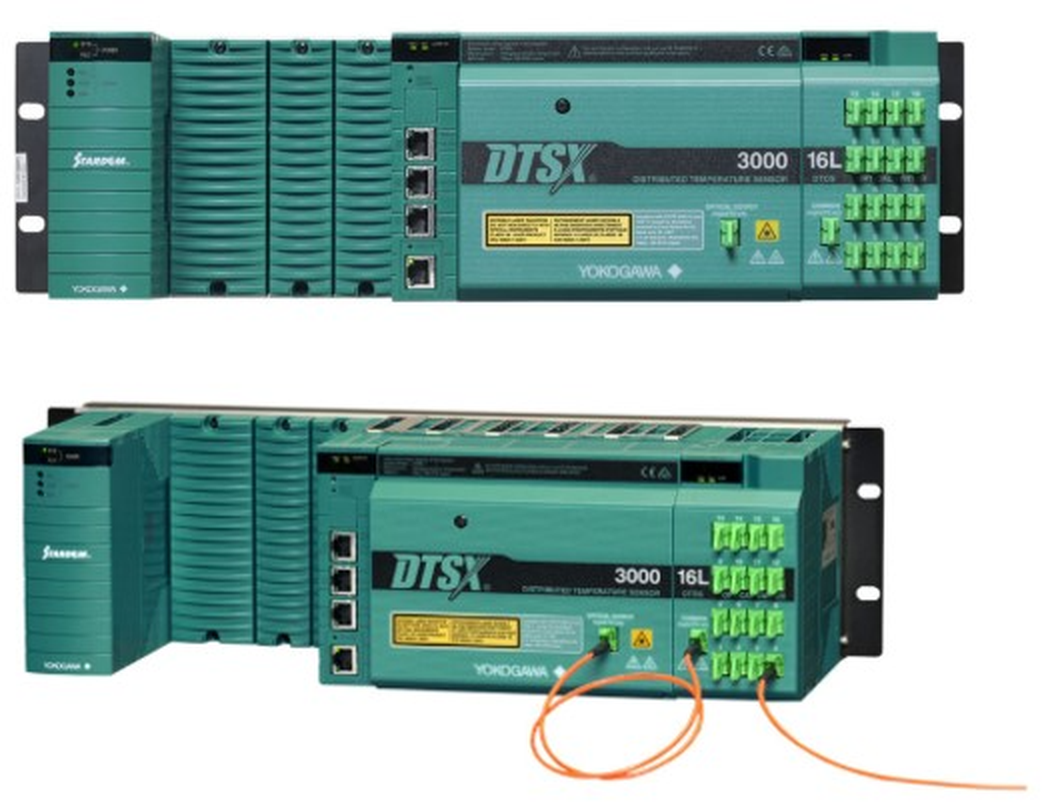

DTSX3000은 프로세스 제어 플랫폼에 구축된 장거리 통합 광섬유 감지 시스템입니다. 소형 하드웨어 플랫폼으로 최대 50km의 광범위한 온도 측정을 제공하며, 전력 소비가 낮아 태양광을 사용하는 원격 지역에도 설치할 수 있습니다. 요꼬가와 PLC·SCADA 플랫폼 기반이므로 제어 기능을 함께 제공하는 분산 온도 감지 시스템입니다. 모듈식 설계로 최대 16개의 광섬유 채널, 제어 I/O 모듈 및 다양한 전원 공급 장치를 조합할 수 있습니다.

측정 방식	라만 산란 방식 분산 온도 감지 (Single end / Double end)
측정 거리	-S 10km / -N 16km / -M 30km / -L 50km 레인지
측정 온도 범위	-220 ~ +800°C
샘플링 분해능 / 공간 분해능	0.5m, 1m, 2m / 1m 이하
온도 분해능 (10분 측정, 1σ)	10km 0.02°C(typ.) · 16km 0.03°C · 30km 0.1°C · 50km 1.6°C
광 채널	광 스위치 모듈로 2 / 4 / 16 채널
가격	견적문의

DTSX3000 카탈로그 및 솔루션 자료 (PDF)자료실에서 다운로드 ▶

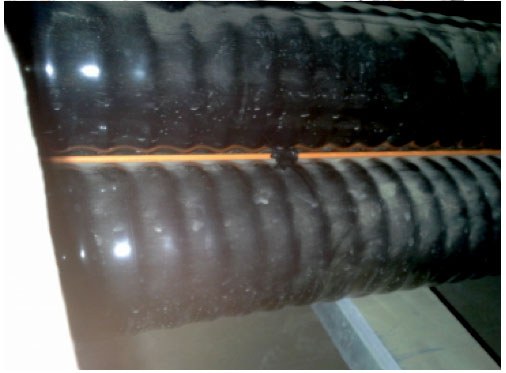

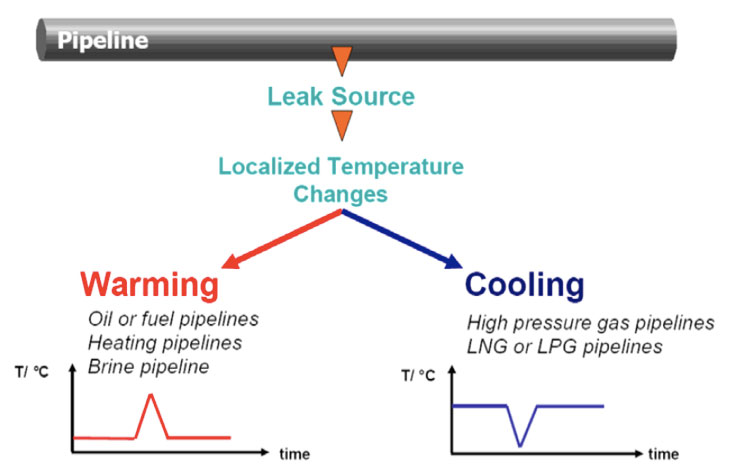

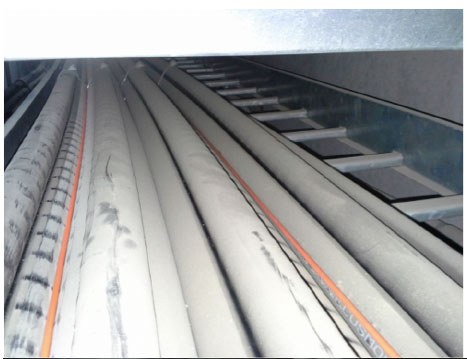

DTS 의 장점

비용 절감	수백~수천 개의 센서를 개별 설치하는 대신 광섬유 케이블 하나로 고해상도 온도 측정이 가능합니다.
장거리 측정	최대 50km 구간에 걸쳐 정확하고 정밀한 온도 프로파일을 제공합니다.
전자파 노이즈 대응	광섬유 내에 전기 부품이 없어 전자기 노이즈의 영향을 받지 않습니다.
센서 위치 선정 부담 없음	높은 공간 분해능으로 동일 구간에 여러 광섬유를 배치해 정확하게 측정할 수 있습니다.

작동 원리

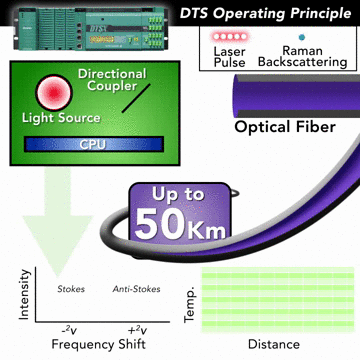

레이저 펄스의 라만 산란 스톡스·안티 스톡스 강도비로 온도를, 후방 산란 도달 시간으로 위치를 측정합니다.

원격지 태양광 설치

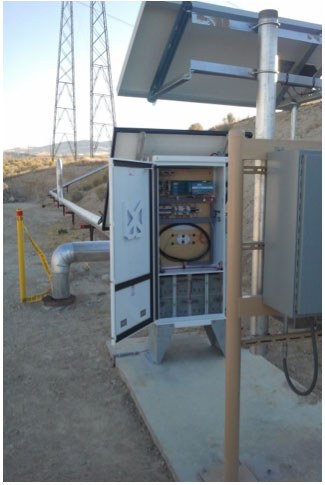

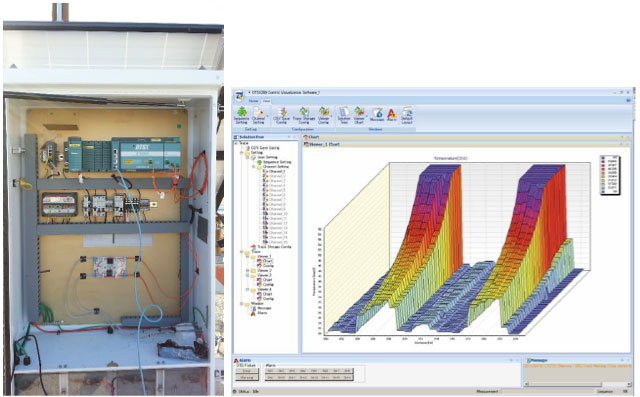

초저전력(약 10W)으로 태양광 사용 원격 지역에 적합합니다.

본체 및 모듈 사양

광섬유 / 커넥터	50/125μm GI, 끝단 닫힘·무반사 필요 / E2000/APC
인터페이스	RS-232C 3포트(Modbus 통신 2, 유지보수 1), LAN 1포트 (10BASE-T/100BASE-TX)
소비 전력	동작 모드 16W / 절전 모드 2.1W
크기 / 무게	197.8 × 132.0 × 162.2 mm (6슬롯 폭) / 2.5kg
광 스위치 모듈	DTOS2L 2채널 / DTOS4L 4채널 / DTOS16L 16채널 (삽입 손실 0.8dB typ., 1.4dB max.)
광 스위치 모듈 크기 / 무게	71.65 × 130.0 × 160.3 mm (2슬롯 폭) / 0.63~0.75kg
필수 구성품	DTSX3000 모듈 베이스(DTSBM10), 광 스위치 모듈, 전원 공급 모듈
전원 공급 모듈	NFPW426 10~30VDC / NFPW441 100~120VAC / NFPW442 220~240VAC / NFPW444 21.6~31.2VDC
규격	CSA C22.2 No.61010-1, EN 61010-1/-2, CE, RCM, KC, 레이저 Class 1M, FM Non-Incendive Class I Div.2, ATEX Type n

모듈 베이스·광 스위치 모듈·전원 공급 모듈 및 제어·시각화 소프트웨어(DTAP3000, 데이터 변환 DTAP3000D)는 별도 구성 품목이며 가격은 견적 문의 바랍니다. 지침상 연속 측정 주기 15초/20초/30초 기준으로 각각 약 4.7년/6년/9.5년마다 모듈 교체가 권장됩니다.
