NF 에누에프 · LCR 미터
ZM2371 · ZM2372 · ZM2376LCR 미터 (1mHz ~ 5.5MHz, 기본 확도 0.08%)

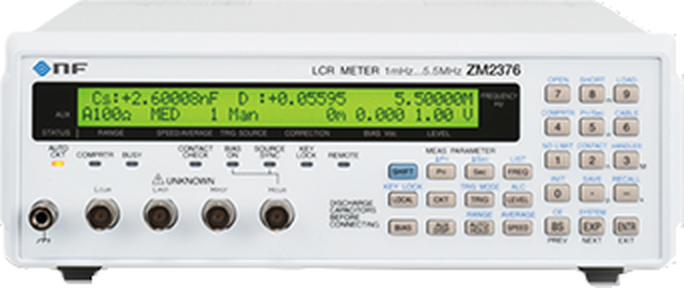

1mHz~100kHz의 ZM2371·ZM2372와 1mHz~5.5MHz의 ZM2376으로 구성된 고정밀 LCR 미터 라인업입니다. 연구 개발부터 생산 라인의 부품 선별까지 부품을 실제 사용하는 주파수에서 측정할 수 있습니다.
5.5MHzZM2376 최대 측정 주파수
0.08%기본 측정 확도
2ms최속 측정 시간 (RAP)
6자리최대 표시 분해능
제품 특징
ZM2371 / ZM2372 / ZM2376 카탈로그 (PDF)자료실에서 다운로드 ▶- 폭넓은 측정 주파수와 고분해능 설정: ZM2371·ZM2372는 5자리, ZM2376은 6자리 분해능으로 주파수 특성 평가 가능
- 고속 측정: RAP/FAST/MED/SLOW/VSLO 5단계, RAP 선택 시 2ms(1kHz·1MHz), 10ms(120Hz)
- DC 바이어스 전원 내장: ZM2371·ZM2372 최대 2.5V, ZM2376 최대 5V. 전해 콘덴서·리튬이온 단셀 임피던스 측정 가능, 옵션 DC 전압 바이어스 어댑터로 ±40V까지 인가 (ZM2376 제외)
- 폭넓은 측정 레벨과 ALC 기능: 10mVrms~5Vrms, 1µArms~200mArms를 3자리 분해능으로 설정, 정전압·정전류 구동
- 직류 저항 측정: 주 파라미터를 인덕턴스, 부 파라미터를 직류 저항(Rdc)으로 설정해 코일·트랜스 권선 저항을 동시에 확인
- 편차 표시: 부품에 표시된 값을 설정하면 편차와 편차(%)를 표시, 허용 오차 판정과 온도 특성 시험에 유용
- 멀티 측정 (ZM2376): 한 개 시료를 최대 32스텝 조건으로 측정하고 합불 판정
- 컨택트 체크: ZM2372 4단자 콘택트 체크, ZM2376 콘택트 체크·저용량 체크로 오측정과 오선별 방지
모델 비교
| 모델 | 측정 주파수 | 내부 DC 바이어스 | 콤퍼레이터 | 핸들러 I/F |
|---|---|---|---|---|
| ZM2371 | 1mHz ~ 100kHz | 0 ~ +2.5V | 9분류 | - |
| ZM2372 | 1mHz ~ 100kHz | 0 ~ +2.5V | 14분류 | ○ |
| ZM2376 | 1mHz ~ 5.5MHz | 0 ~ +5V | 14분류 | ○ |
| 공통 사양 | 내용 |
|---|---|
| 측정 파라미터 | 주: |Z|, |Y|, L, C, R, G / 부: Q, D, θ, X, B, Rs, Rp, G, Lp, Rdc |
| 측정 확도 | 0.08% |
| 측정 신호 레벨 | 10mVrms ~ 5Vrms, 1µArms ~ 200mArms |
| 정전압/정전류 구동 (ALC) | ○ |
| 접촉 체크 | ZM2371 -, ZM2372 ○ (4단자), ZM2376 ○ |
| 저용량 체크 / 멀티 측정 | ZM2376만 지원 (멀티 측정 32분류) |
상세 사양과 옵션은 견적 문의해 주세요.
주요 기능
4단자 콘택트 체크 (ZM2372)

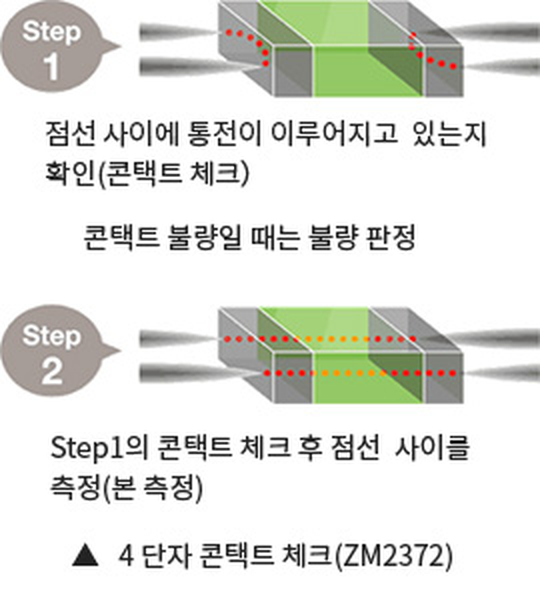

측정 단자와 부품 간 접촉 불량으로 인한 오측정을 막기 위해 4개 단자로 먼저 콘택트를 점검합니다. 추가 시간은 4ms입니다.
측정 재현성

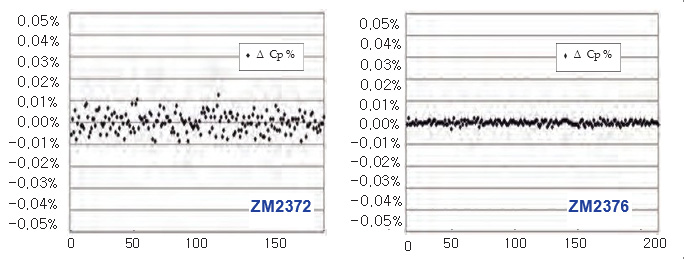

10µF·1nF 콘덴서를 200회 반복 측정한 결과로, ZM2376은 측정 재현성이 더욱 향상되었습니다.
DC 전압 바이어스 어댑터

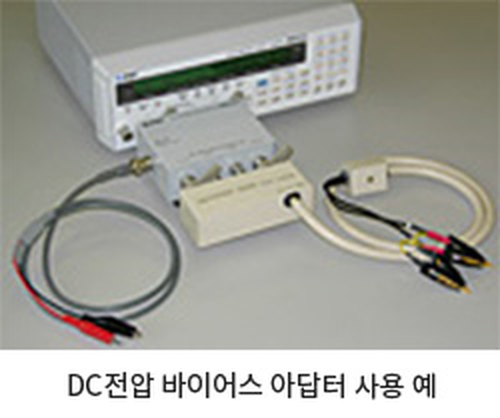

옵션 어댑터를 연결하면 ±40V까지 바이어스 전압을 인가할 수 있습니다 (ZM2376 제외).
테스트 리드 · 픽스처 (별도 견적)
범용 부품용 4단자 테스트 리드선, 칩 부품용 2단자 테스트 픽스처, 칩 부품용 3단자 실드 테스트 리드를 지원합니다. 아래 액세서리는 모델별로 견적 문의해 주세요.

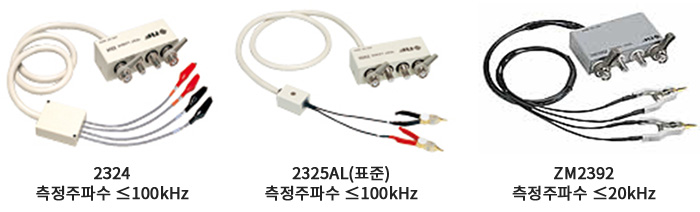

테스트 리드
2324 (≤100kHz), 2325AL 표준 (≤100kHz), ZM2392 (≤20kHz)

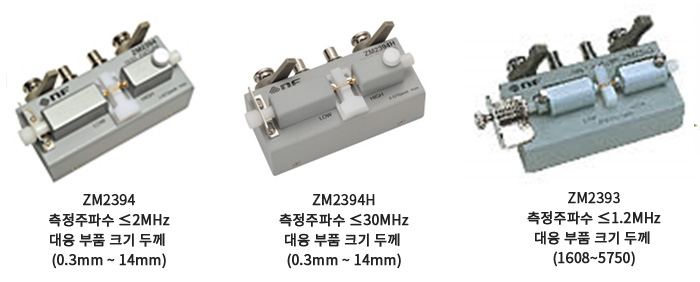

테스트 픽스처
ZM2394 (≤2MHz), ZM2394H (≤30MHz), ZM2393 (≤1.2MHz)

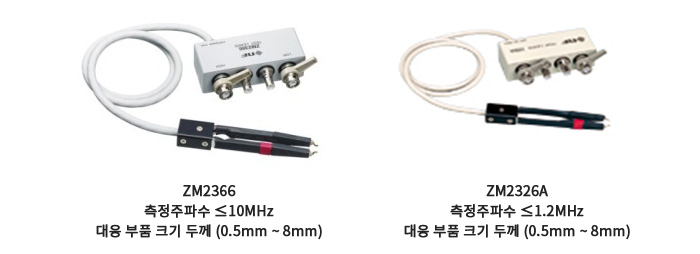

칩 부품용 테스트 리드
ZM2366 (≤10MHz), ZM2326A (≤1.2MHz)
외형 치수도

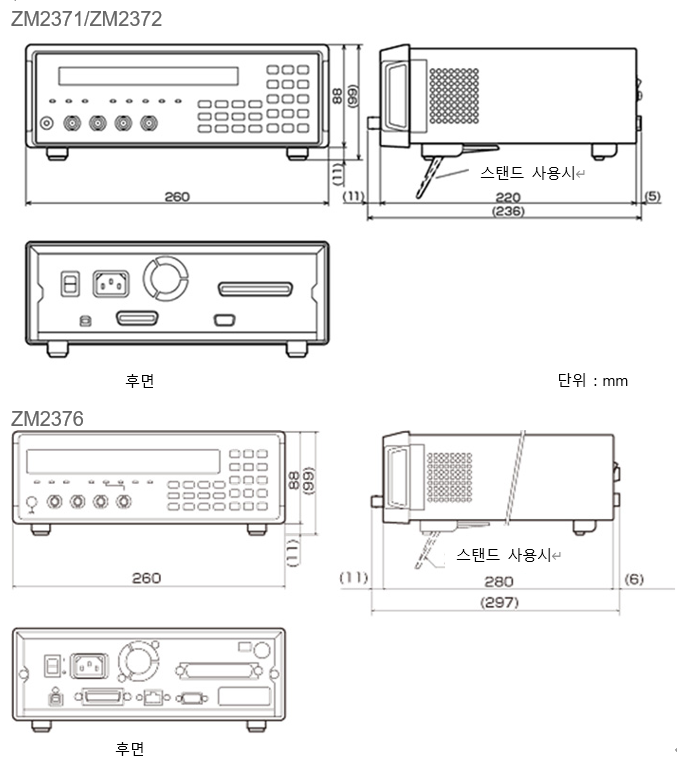

ZM2371/ZM2372와 ZM2376의 전면, 측면, 후면 치수도입니다. 단위 mm.
가격 · 납기 안내 · 모델과 구성, 액세서리에 따라 견적 문의로 안내합니다. 주문생산품으로 납기는 약 6주입니다.
