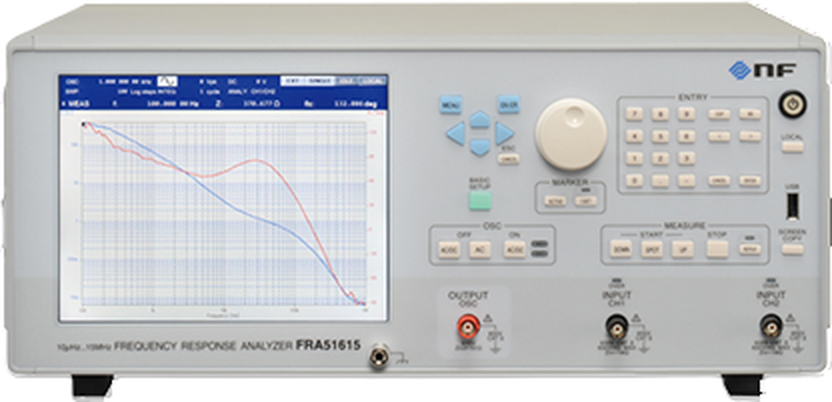

FRA5087 · FRA5097주파수 특성 분석기 (10µHz ~ 15MHz)
10µHz의 초저주파부터 15MHz까지 측정하는 주파수 특성 분석기(FRA)입니다. 전기화학 임피던스 측정, DC-DC 컨버터 루프 게인 측정, 전자부품 임피던스 측정, 무선 충전 공진 특성 평가까지 폭넓게 활용할 수 있습니다.
제품 특징
FRA5087 / FRA5097 카탈로그 (PDF)자료실에서 다운로드 ▶- 측정 주파수 10µHz ~ 15MHz: 초저주파부터 고주파까지 커버, 10µHz 분해능으로 전기화학 임피던스 측정에 효과적
- 측정 속도: 스윕 속도 최대 0.5ms/point, 제조 라인 택타임 단축
- 기본 확도: 진폭 ±0.01dB, 위상 ±0.06° (디지털 푸리에 적분 방식, 셀프 교정)
- 다이나믹 레인지 140dB: 측정 주파수 포인트마다 레인지를 최적화하는 오토레인지, 고분해능 A/D 변환기
- 절연 600V CAT II / 300V CAT III: 신호원 출력과 2채널 입력부는 케이스 및 각 입출력 간 절연, 고전압 인버터·PFC 회로의 루프 게인 측정 가능
- 오토레인지: 입력 신호에 따라 레인지가 자동 전환
모델 · 주요 사양
| 모델 | 측정 주파수 범위 |
|---|---|
| FRA5087 | 10µHz ~ 10MHz |
| FRA5097 | 10µHz ~ 15MHz |
| 항목 | 사양 |
|---|---|
| 주파수 분해능 / 확도 | 10µHz / ±10ppm (내부 기준 클럭 사용 시) |
| AC 진폭 | 0V ~ 10Vpk (무부하 시), 설정 분해능 3자리 또는 0.01mVpk |
| DC 바이어스 | -10V ~ +10V (무부하 시), 분해능 10mV |
| 스윕 | 3 ~ 20,000 steps, 리니어/로그 선택, 최대 0.5ms |
| 입력 채널 | 2채널 (CH1, CH2), 최대 입력 전압 ±350Vpk (AC+DC), 최대 측정 전압 250Vrms |
| 다이나믹 레인지 | 140dB typ. (10Hz ~ 1MHz) |
| 측정 / 분석 모드 | REPEAT, SINGLE, SWEEP / Ratio (CH1/CH2, CH2/CH1), Level, 고조파 측정 2~10차 |
| DC BIAS OUT | BNC 커넥터, -10V ~ +10V, 출력 저항 600Ω ±2% |
| 기능 | 지연, 적분, 자동 적분, 진폭 압축, 이퀄라이즈, 마커 서치, 군지연(GD) 표시, 시퀀스 측정 |
전용 소프트웨어 FRA51615는 GPIB, USB, RS-232, LAN 통신으로 측정 데이터를 저장·표시합니다. 구성과 옵션은 견적 문의해 주세요.
주요 기능
시퀀스 측정

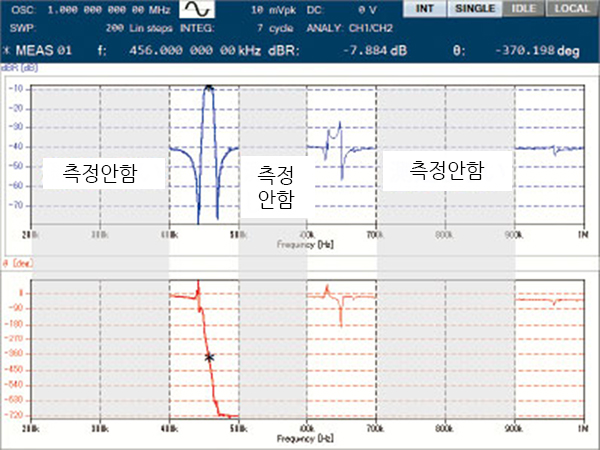

스윕 주파수 범위를 최대 20개로 나누고 구간마다 진폭·적분 설정을 달리해 측정합니다. 필터의 통과대역 등 필요한 주파수 범위만 정밀하게 측정합니다.
바이어스 의존성 측정

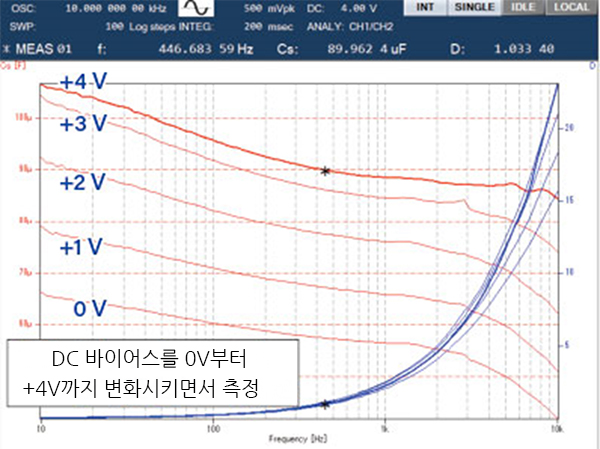

적층 세라믹 콘덴서(MLCC)의 정전용량을 DC 바이어스를 0V에서 +4V까지 바꿔가며 측정합니다.
마커 서치
측정 조건을 설정해 원하는 측정 범위를 찾아 검색합니다.

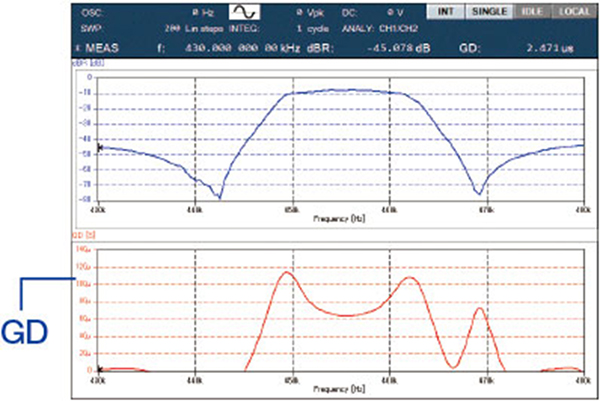

군지연 측정
필터 등 전자 회로의 파형 재현성 평가에 쓰이는 군지연을 표시합니다.
PC 소프트웨어 (FRA51615)

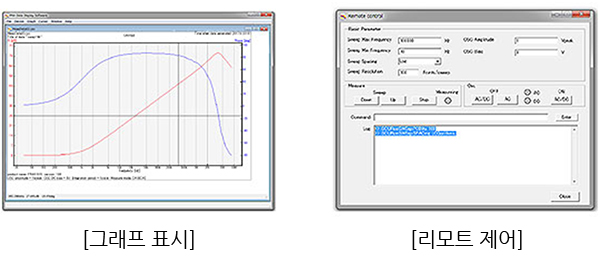

측정 데이터를 PC에서 그래프로 표시하고 CSV로 저장하며 본체를 리모트 제어합니다.
주파수 변경 시 위상 제어(0° 타이밍) 기능으로 스윕 중 직류분이 0이 되어 전지의 임피던스 측정 시 충방전 상태가 변하지 않고, 하이패스 필터 측정에서도 과도 응답이 생기지 않습니다.
활용 예
전자부품의 임피던스 측정
코일, 콘덴서의 임피던스 특성을 주파수를 스윕하며 측정합니다. 전력 증폭기와 조합하면 LCR 미터로 측정할 수 없는 고전압·고전류 상태에서 실제 사용 조건에 가까운 임피던스를 측정할 수 있습니다.
DC-DC 컨버터의 루프 게인 측정

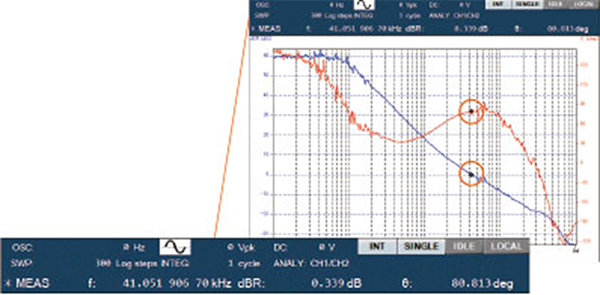

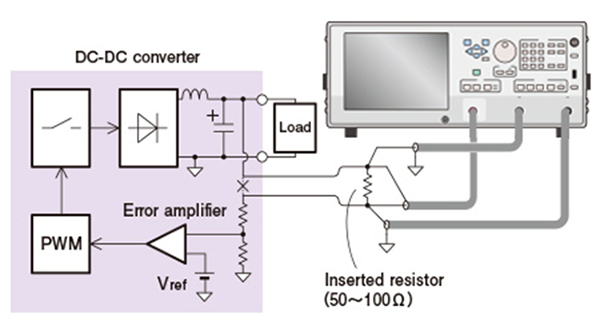

실제 구동 상태의 루프 게인 특성에서 위상 여유와 게인 여유를 구해 회로 안정성을 평가합니다. 마커 서치 기능으로 자동 검색합니다.
루프 게인 측정 결과

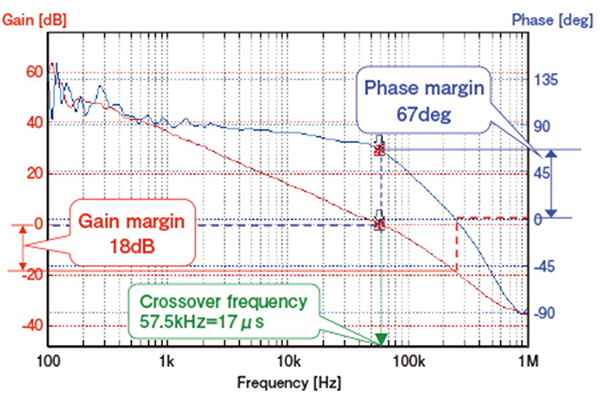

위상 여유 67°, 게인 여유 18dB, 크로스오버 주파수 57.5kHz의 측정 예입니다. 여유가 클수록 링잉과 발진을 억제할 수 있습니다.
무선 충전 공진 특성 측정

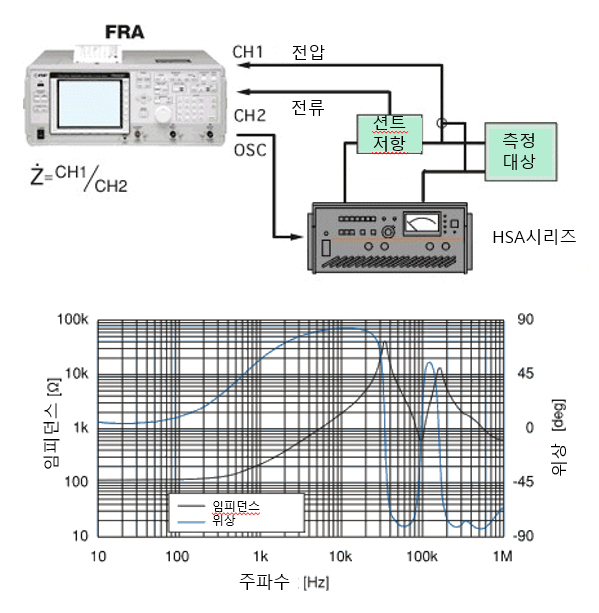

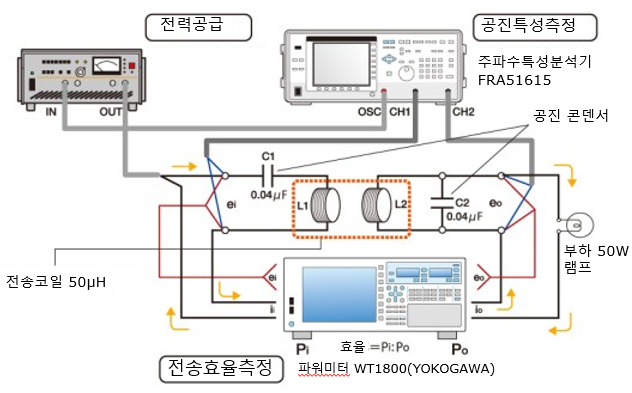

주파수 특성 분석기와 바이폴라 전원을 조합해 실제 전류를 인가한 상태에서 공진 특성과 전송 효율을 측정합니다.
자기공명 코일의 공진 특성

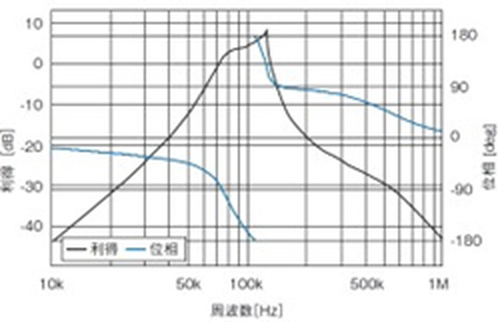

전송 위치, 거리, 각도 차이에 따른 공진 주파수 변화로 전송 효율에 미치는 영향을 확인합니다.
전선의 임피던스 측정

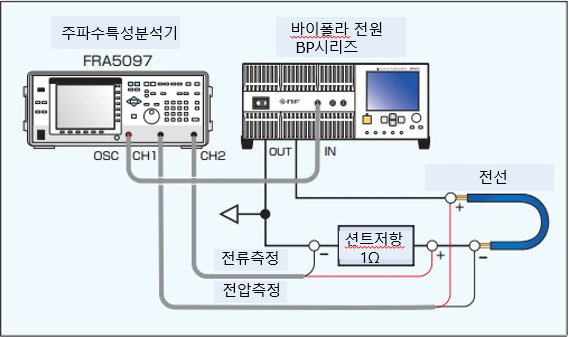

FRA에 정전류 앰프를 조합해 전선(동선)의 고주파 임피던스 특성을 간단히 측정합니다.

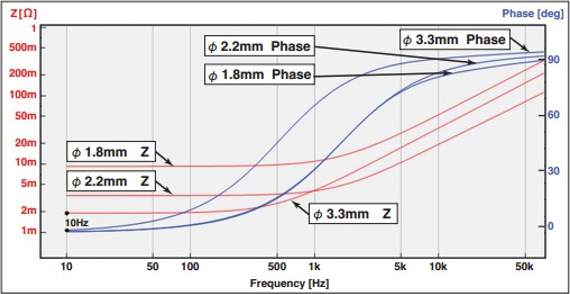

전선 직경별 측정 결과
전선 직경(φ1.8mm ~ φ3.3mm)별 임피던스와 위상 특성 측정 예입니다.
액세서리 (별도 견적)

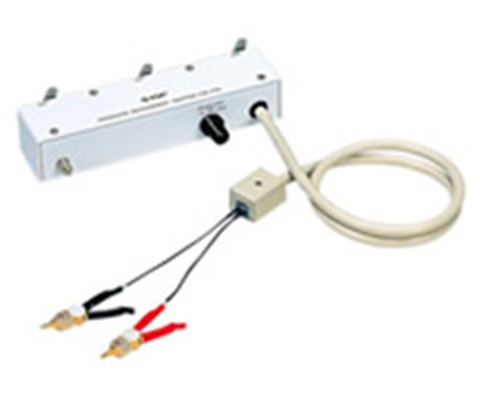

임피던스 측정 아답터
PA-001-0368

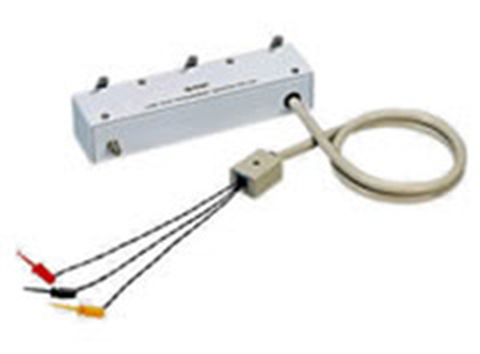

루프 게인 측정 아답터
PA-001-0369

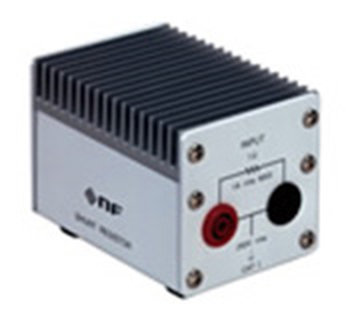

션트 저항
PA-001-0370

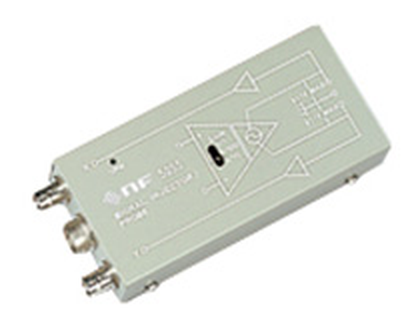

Signal Injector Probe
5055

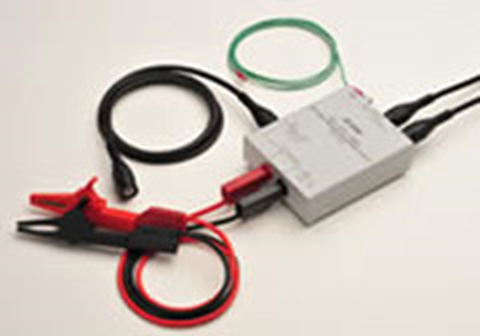

고전압 측정 아답터
PA-001-1840 / PA-001-1841

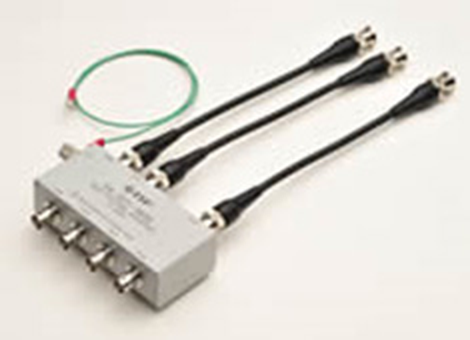

테스트 고정 아답터
PA-001-1838 / PA-001-1839

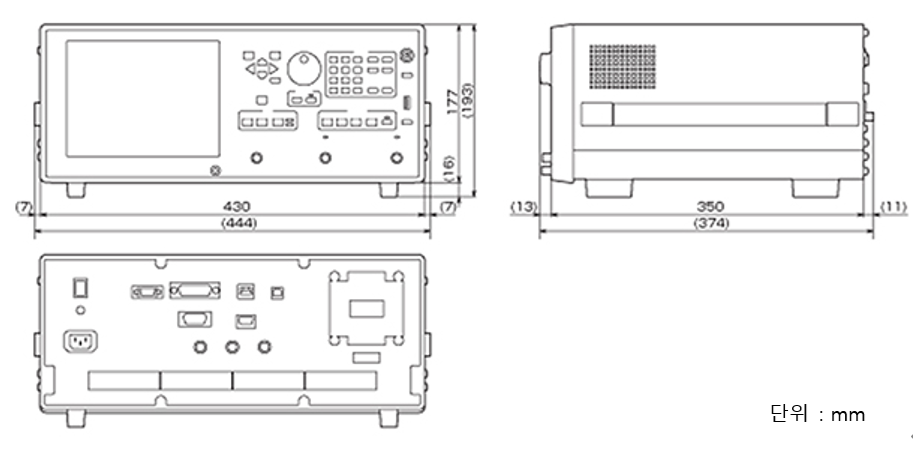

외형 치수도
전면, 측면, 후면 치수도입니다. 단위 mm.
가격 · 납기 안내 · 모델과 구성, 액세서리에 따라 견적 문의로 안내합니다. 주문생산품으로 납기는 약 6주입니다.
