NF 에누에프 · 바이폴라 전원

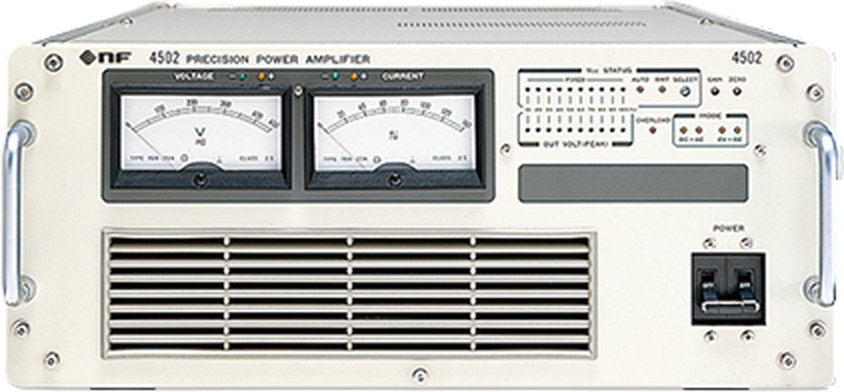

4500 시리즈바이폴라 전원 4502 · 4505 · 4510 · 4520A
DC~20kHz 입력, 정전압(CV)·정전류(CC)·직류(DC)·교류(AC) 모드를 지원하는 대용량 바이폴라 전원(정밀 전력 증폭기)입니다. 최대 DC 2.55kW, AC 2kVA까지 모델을 선택할 수 있습니다.
2.55kWDC 최대 정격 출력 (4520A)
±170VDC 정격 출력전압
DC~20kHz입력 주파수 범위
4 모델320W ~ 2.55kW
제품 특징
4500 시리즈 카탈로그 (PDF)자료실에서 다운로드 ▶- 정전압(CV), 정전류(CC), 직류(DC), 교류(AC) 출력 모드
- 정격 출력전압 ±170V(DC) / 120Vrms(AC), 최대 ±200V(DC) / 141Vrms(AC)
- 피크 전류는 정격치(실효치)의 약 2.5배
- CV·DC 모드 리모트 센싱 지원 (DC~1kHz)
- 출력 옵셋 전압은 패널면 반고정 조정기(ZERO)로 조정
모델별 사양
| 모델 | 정격 출력전력 DC | AC (역률 0.7 이상) | 정격 출력전류 DC | AC 실효치 | CC 이득 |
|---|---|---|---|---|---|
| 4502 | 320W | 250VA | ±1.9A | 2.1A | 1.5A/V |
| 4505 | 640W | 500VA | ±3.8A | 4.2A | 3.0A/V |
| 4510 | 1.27kW | 1kVA | ±7.5A | 8.3A | 6.0A/V |
| 4520A | 2.55kW | 2kVA | ±15.0A | 16.7A | 12.0A/V |
| 공통 사양 | 내용 |
|---|---|
| 입력 주파수 범위 | DC ~ 20kHz |
| 허용 최대 입력 | ±50V (AC+DC) |
| CV 이득 | 100V/V |
| 입력 임피던스 | 100kΩ |
| 이득 조정 범위 / 안정도 | 약 ±10% / ±100ppm/℃ (typ.) |
| 출력 노이즈 레벨 | 20mVrms 이하 |
| 출력 전압 왜곡률 (DC 모드, CV) | 0.05% 이하 (DC~1kHz), 1% 이하 (10kHz), 2.5% 이하 (20kHz) |
상세 사양과 4521A 등 시리즈 모델은 견적 문의해 주세요.
활용 분야
- 계측 기능 자계 발생용 전원
- 선박용 전자기기의 저주파 이뮤니티 시험
- EV용 콘덴서 리플 시험
- 교류 초전도체 시험용 전원
- 자왜 소자 구동용 정전류 전원
- 태양전지 모사 직류전원
- 각종 전자기기의 전원 환경 시험용 전원
외형 치수도

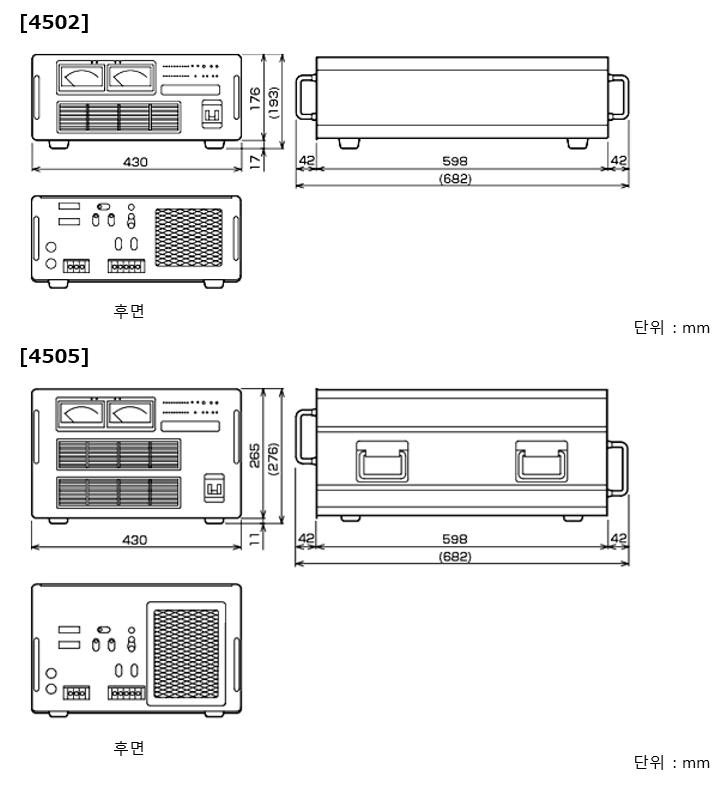

외형 치수도 (4502 · 4505)
전면, 측면, 후면 치수도입니다. 단위 mm.

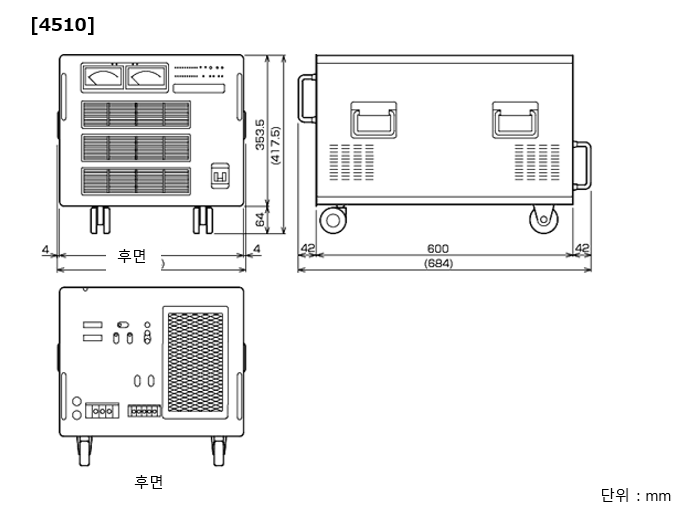

외형 치수도 (4510)
전면, 측면, 후면 치수도입니다. 단위 mm.

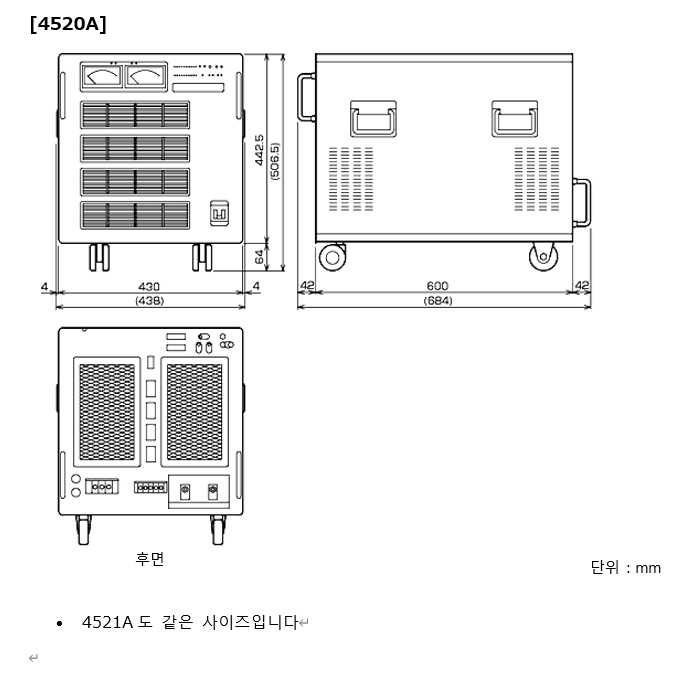

외형 치수도 (4520A)
전면, 측면, 후면 치수도입니다. 4521A도 같은 사이즈입니다. 단위 mm.
가격 · 납기 안내 · 모델과 구성에 따라 견적 문의로 안내합니다. 주문생산품으로 납기는 약 6주입니다.
