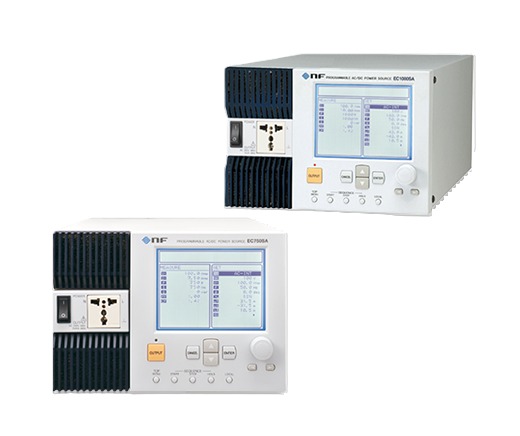

EC750SA / EC1000SA프로그래머블 AC/DC 전원 (750VA · 1kVA)
AC 1kVA, DC 1kW의 안정된 전력 공급은 물론 계측 기능, 전류 리미트, 시퀀스 등 전원 시험에 필요한 기능을 갖춘 AC/DC 전원입니다. 컨트롤 소프트웨어가 제공됩니다.
제품 특징
EC750SA / EC1000SA 카탈로그 (PDF)자료실에서 다운로드 ▶- EC750SA : AC 750VA / DC 750W, AC+DC 출력
- EC1000SA : AC 1kVA / DC 1kW, AC+DC 출력
- AC에서도 DC에서도 풀파워 출력, AC+DC 모드에서는 직류에 교류(정현파·방형파·임의파)를 중첩
- 계측 기능, 시퀀스 기능, 전류 리미트, 보호 기능, 컨트롤 소프트웨어(표준) 제공
출력 사양
| 구분 | 100V 레인지 | 200V 레인지 | 분해능 |
|---|---|---|---|
| AC 출력전압 | 0~155V | 0~310V | 0.1V |
| 최대전류 (EC1000SA 기준) | 10A | 5A | - |
| 주파수 | 1Hz~550Hz | 0.1Hz | |
| DC 출력전압 | -220~+220V | -440~+440V | 0.1V |
EC750SA의 전류 등 상세 사양은 견적 문의해 주세요.
주요 기능
전류 리미트
출력 전류 최대값을 피크치 플러스·마이너스값 또는 실효값으로 설정해 출력 전류를 제한합니다.
보호 기능
과전압·과전류, 입력 전원부 이상, 내부 온도 이상이 발생하면 전면 패널에 표시하고 출력을 OFF합니다.
계측 기능
전압·전류·전력은 물론 주파수, 역률, 크레스트 팩터, 40차까지의 고조파 전류를 측정합니다.
시퀀스
시험 반복, 복잡한 조건 조합, 장시간 시험을 프로그램화해 자동화합니다. 최대 255스텝(1 시퀀스 내).

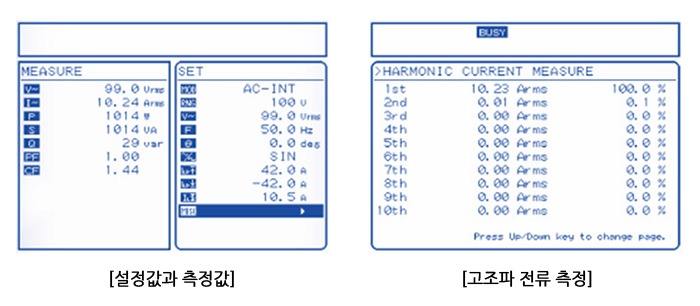

설정값 · 측정값 · 고조파 전류
설정값과 측정값, 고조파 전류 측정 화면입니다.

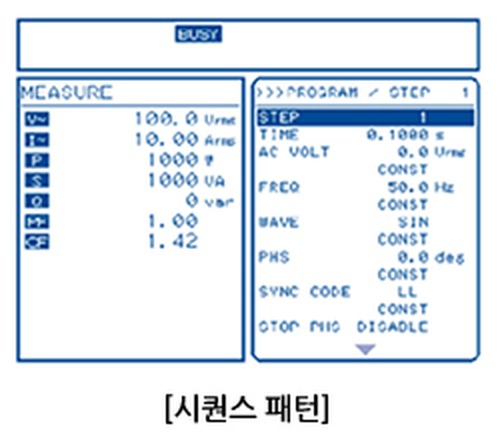

시퀀스 패턴
스텝 시간, 교류 전압, 주파수, 파형, 위상 등을 스텝별로 설정합니다.

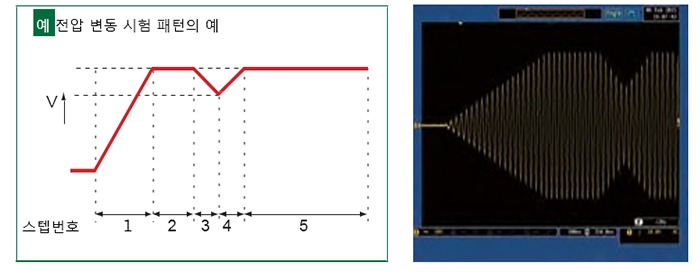

전압 변동 시험 패턴 예
정전, 전압 상승·강하 등 전원 라인 이상을 시뮬레이션합니다.

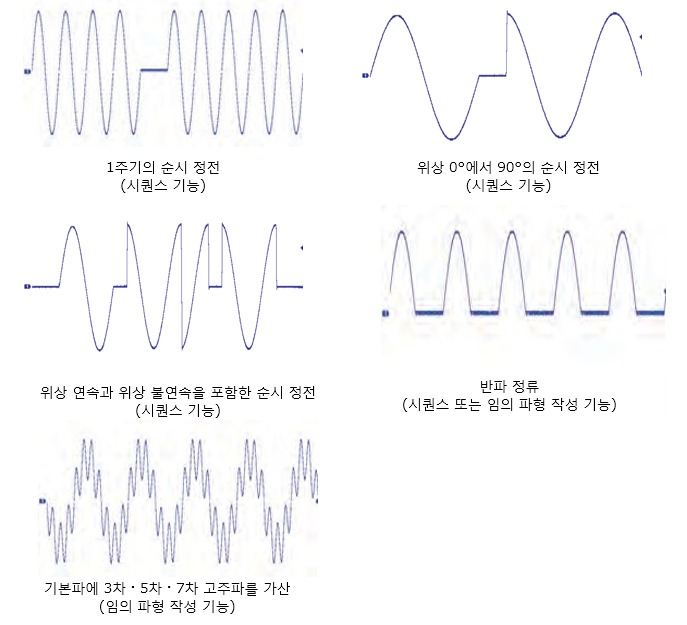

다양한 파형 출력
1주기 순시 정전, 위상 0°와 90°의 순시 정전, 반파 정류, 3차·5차·7차 고조파를 더한 임의 파형을 출력할 수 있습니다.
인터페이스 · 소프트웨어 · 외형

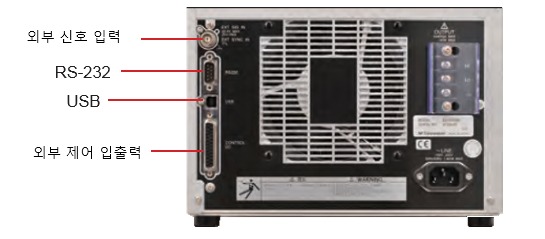

후면 인터페이스
외부 신호 입력, RS-232, USB, 외부 제어 입출력 단자를 갖추고 있습니다.

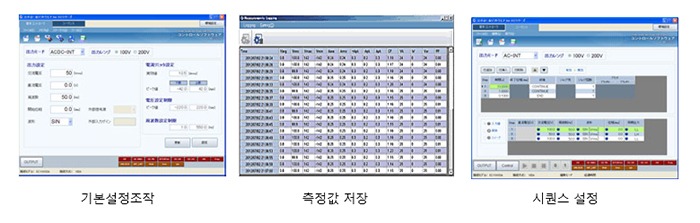

컨트롤 소프트웨어
PC에서 기본 설정 조작, 측정값 저장, 시퀀스 설정을 할 수 있는 소프트웨어가 표준 제공됩니다.

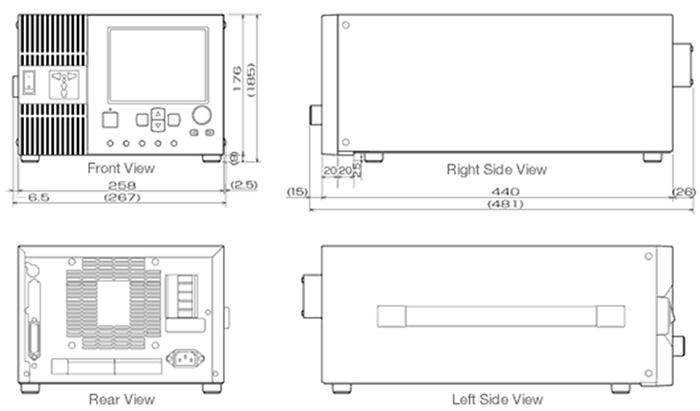

외형 치수도
전면, 후면, 좌우 측면 외형 치수도입니다.
가격 · 납기 안내 · 구성과 옵션에 따라 견적 문의로 안내합니다. 주문생산품으로 납기는 약 6주입니다.
