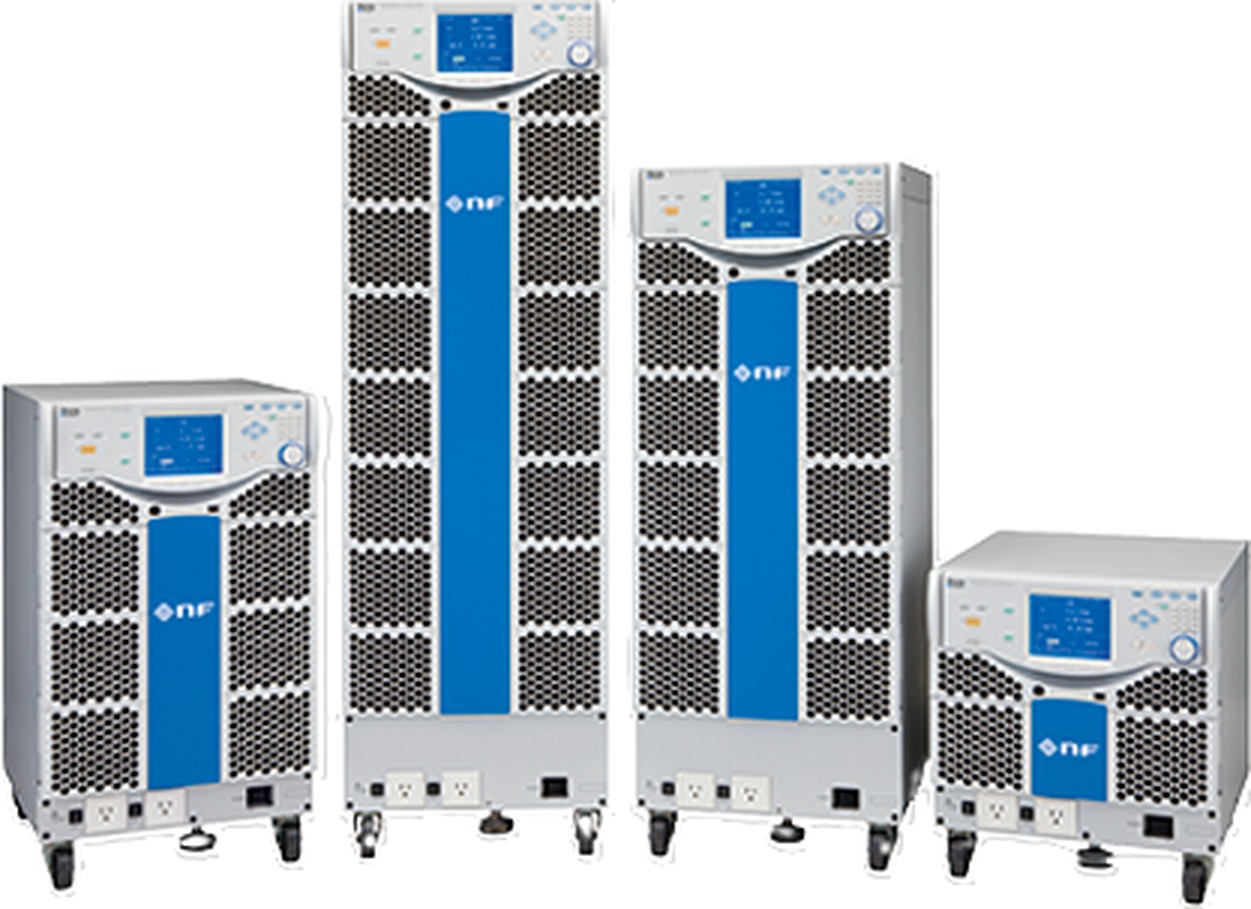

DP 시리즈AC/DC 프로그래머블 교류전원 (1.5kVA ~ 144kVA)
교류전원의 선두 주자 NF가 아날로그 제어 기술과 디지털 제어를 융합한 프로그래머블 교류전원입니다. 단상 1.5kVA부터 3상 최대 144kVA까지의 풍부한 라인업과 저왜율·고안정 출력, AC·DC·AC+DC 출력, 회생(역조류) 대응으로 다양한 시험을 지원합니다.
제품 특징
DP 시리즈 카탈로그 (PDF)자료실에서 다운로드 ▶- 단상 1.5kVA 단위 12kVA까지 8종, 대용량 24·36·42·48kVA
- 단상 3선 3·6·9·12kVA, 3상 4.5·9kVA, 멀티상 4.5·6·9·12·18kVA
- 단상 / 단상 3선 / 3상을 1대로 사용 가능 (멀티 모델)
- AC 출력, DC 출력, AC+DC 출력 가능 — DC 출력 용량도 AC와 동일
- 대용량 콘덴서 부하에서도 안정된 동작, 풍부한 계측 기능
- 회생·역조류 대응 (R 타입, 역조류 허용률 100% 3분) — 모터 같은 회생 부하에 최적
출력 사양
| 구분 | 100V 레인지 | 200V 레인지 | 분해능 |
|---|---|---|---|
| AC 출력전압 | 0~155V | 0~310V | 0.1V |
| 주파수 | AC 40~550Hz / AC+DC 1~550Hz | 0.1Hz | |
| DC 출력전압 | -220~+220V | -440~+440V | 0.1V |
출력 용량 기준: 단상 1.5kVA~12kVA(1.5kVA 단위), 단상 3선 3/6/9/12kVA, 3상 4.5/9kVA, 단상 2대 조합 최대 24kVA, 3상 단상 모델 3대 조합 최대 36kVA. 정확한 모델별 사양은 견적 문의해 주세요.
주요 기능

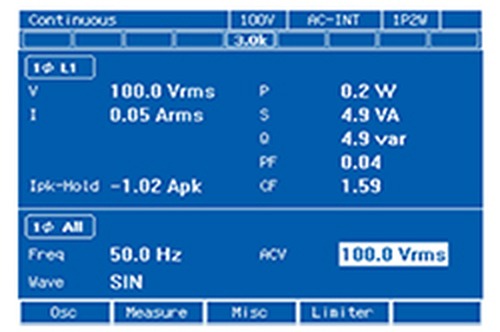

풍부한 계측 기능
전압·전류·전력, 옵션으로 부하 역률·크레스트 팩터, 40차 고조파 전류(IEC 비적합) 측정이 가능합니다. 운전 시 CO2 배출량도 표시합니다.

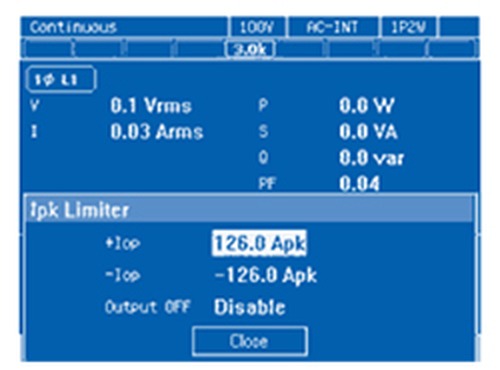

전류 리미트 기능
출력 전류를 피크치와 실효치로 제한할 수 있고, 지속 시간 경과 후 출력 OFF도 설정할 수 있습니다.

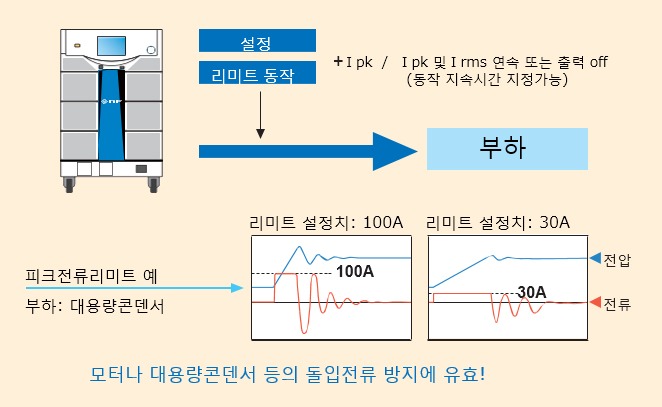

돌입 전류 방지
모터나 대용량 콘덴서 등의 돌입 전류를 리미트 동작으로 막아 줍니다.

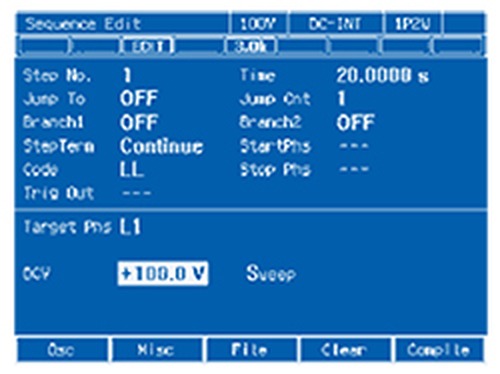

시퀀스 기능
주파수·전압·시간 등을 프로그램화해 순차 출력합니다. 반복과 점프가 가능하며 1 시퀀스 내 최대 255스텝, 메모리 5개를 지원합니다.

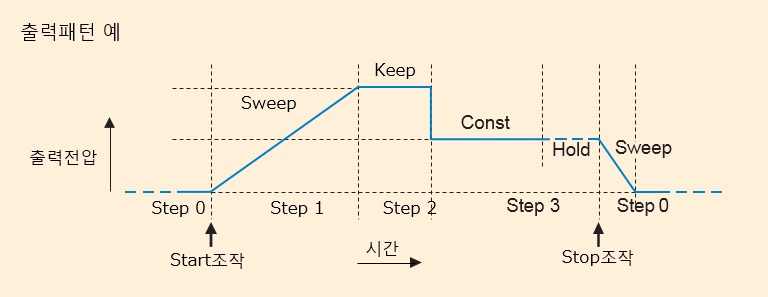

시퀀스 출력 패턴
스텝 동작은 일정(Const), 유지(Keep), 리니어 스윕(Sweep)으로 구성합니다.

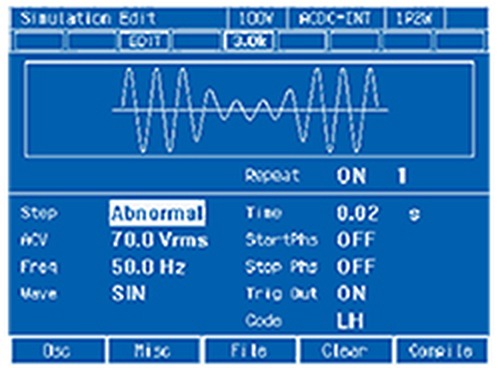

전압 변동 시험
정전, 전압 상승·강하, 위상 급변, 주파수 급변 등 전원 라인 이상을 시뮬레이션합니다. 6스텝(초기·정상1·변화1·이상·변화2·정상2)으로 구성합니다.

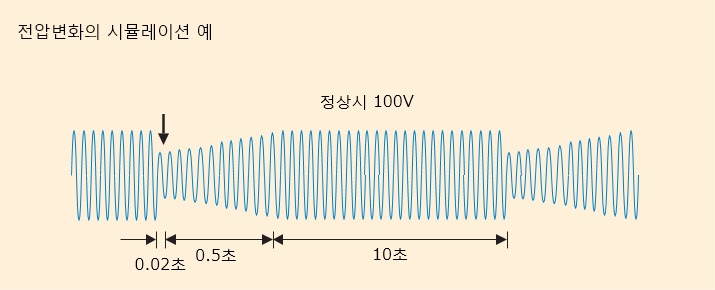

전압 변화 시뮬레이션 예
정상 100V에서 0.02초, 0.5초, 10초 구간으로 나눠 전압 변화를 재현한 예입니다.
활용 분야

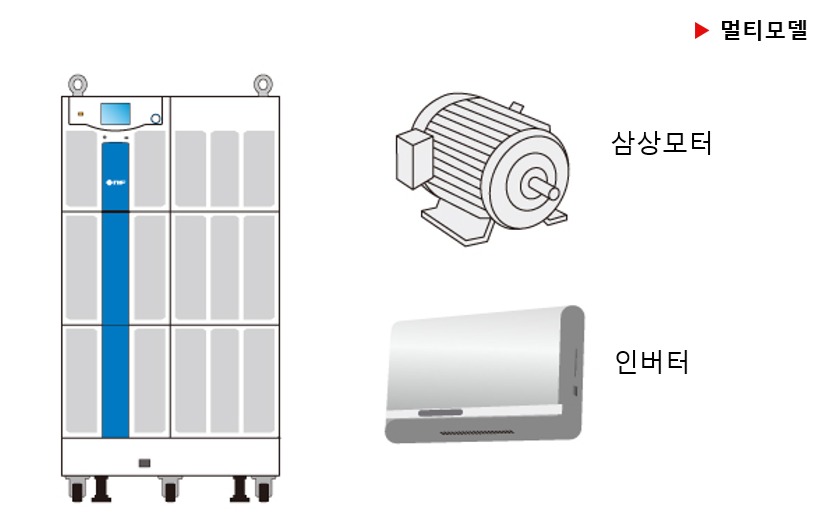

단상 · 3상 입력 기기 시험
단상 입력 전자기기와 3상 모터를 1대로 시험할 수 있는 멀티 모델입니다. 20ms 이내라면 100% 역조류(회생)에 대응합니다. (DP060LM / DP120LM / DP180LM / DP240LM / DP360LM)

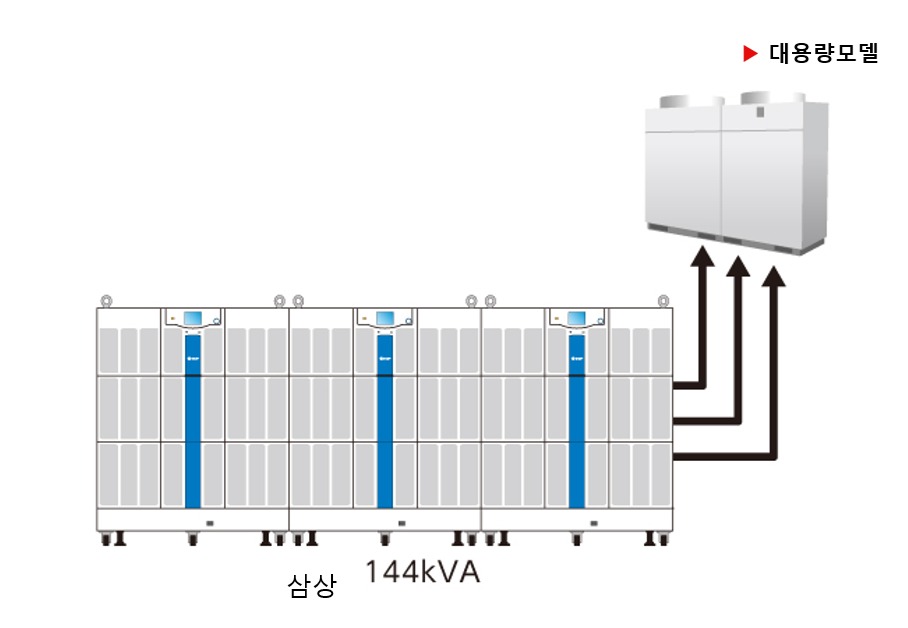

대형 산업기기 시험
공조용 냉각 유닛, 의료기기, 대형 인쇄기, 반도체 제조 장비 등 대형 산업기기 시험에 사용하며 최대 3상 144kVA 시스템을 구성할 수 있습니다.
해외 시험 · 검사
해외 생산 라인과 평가 시험에서 출력 전압·상을 변경해 현지 조건에 맞춰 시험합니다. 출력 전압은 160V/320V, 전원 입력은 단상, 3상 3선 200V, 3상 4선 380V 등 주문 시 지정할 수 있으며 기종에 따라 다릅니다.

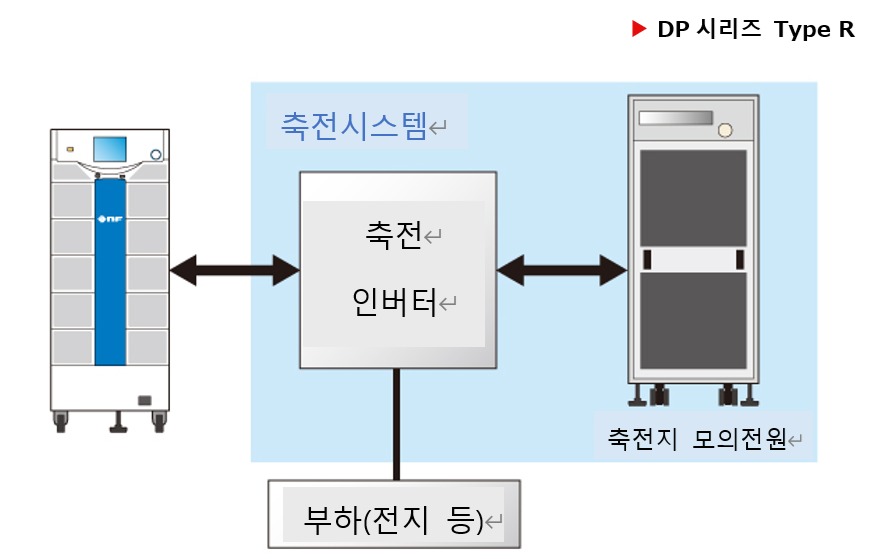

축전 시스템 평가
상용 전원의 모의로서 인버터를 통해 축전지 충전 또는 가전·계통으로의 전력 공급 등 다양한 동작 상태를 평가합니다. 축전지 모의 전원도 함께 제공 가능합니다.

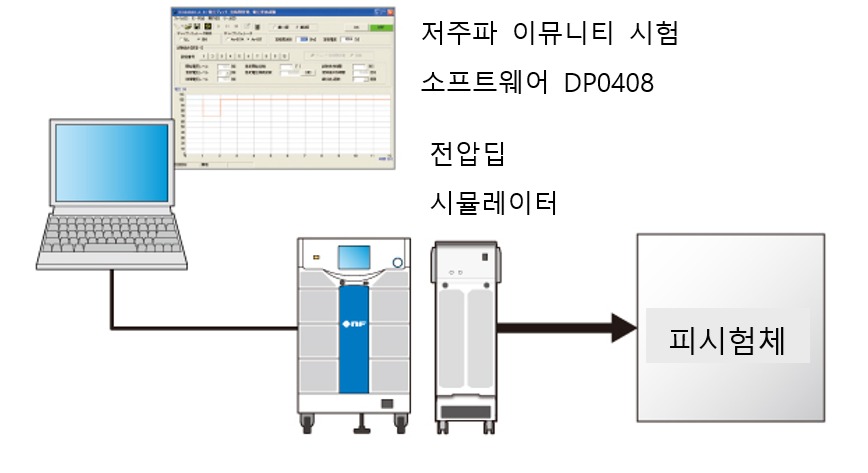

저주파 EMC 시험
이미션 시험과 이뮤니티 시험용 교류전원으로 풍부한 납품 실적이 있으며, 시험에 필요한 주변기기와 소프트웨어(DP0408)를 갖추고 있습니다.

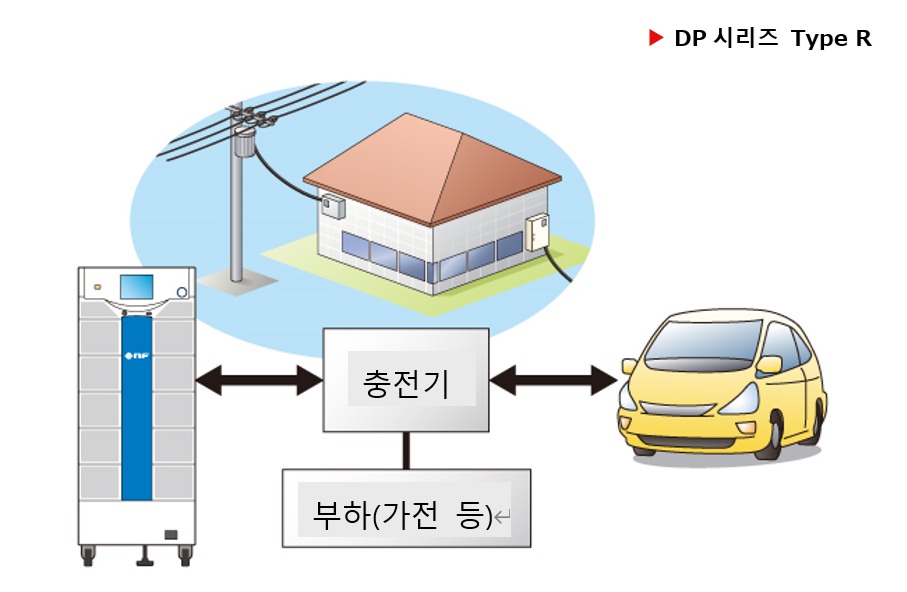

충전기 평가
V2H 등 충전기의 사양에 맞춰 단상, 단상 3선, 3상 출력을 선택해 상용 전원을 모의합니다.
가격 · 납기 안내 · 모델과 구성(입력 전원, 옵션)에 따라 사양이 달라 견적 문의로 안내합니다. 주문생산품으로 납기는 약 6주입니다.
