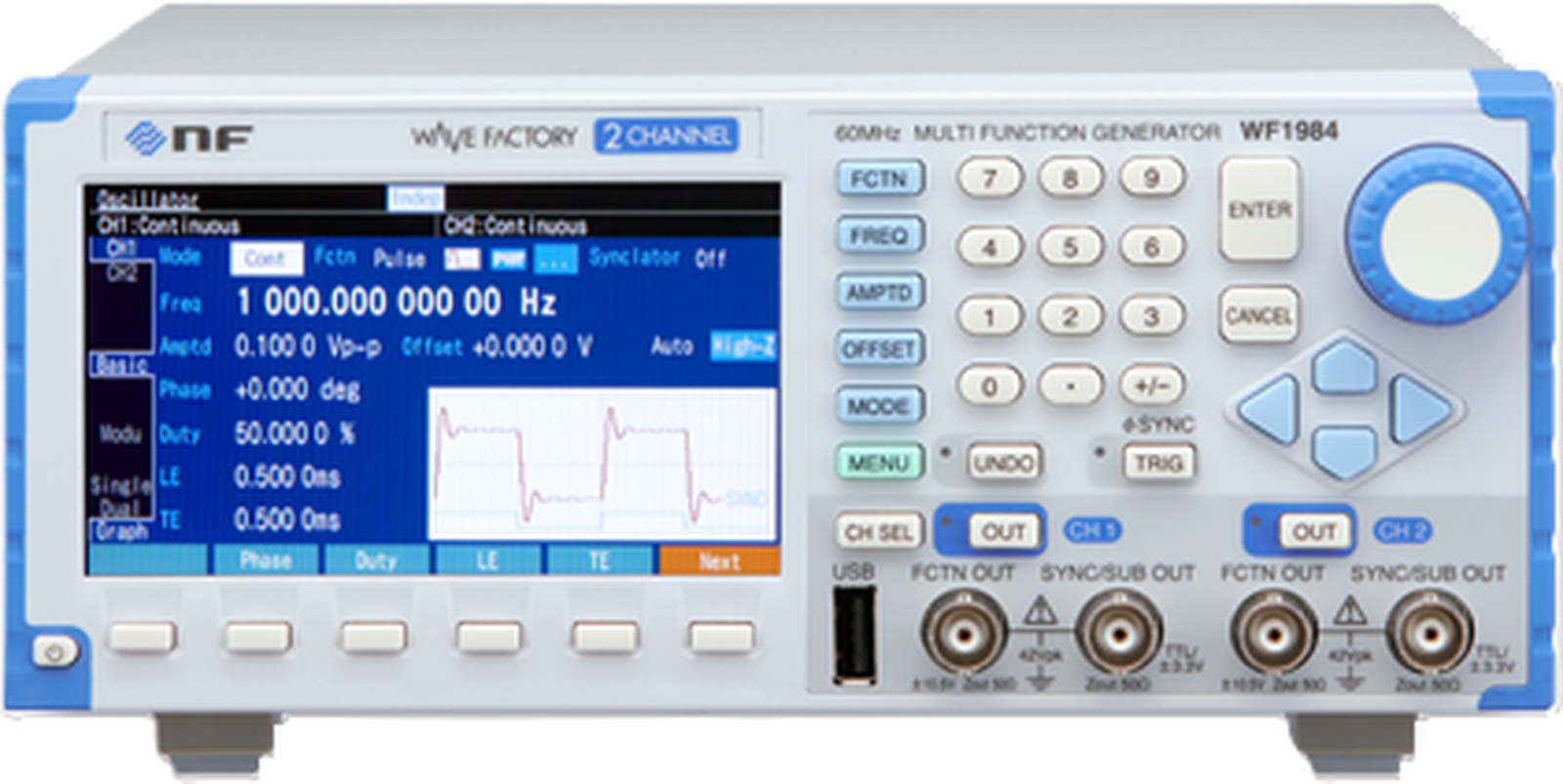

WF1984 YOKOGAWA MULTI FUNCTION GENERATOR 60MHz | 요꼬가와 2채널 60MHz 펑션 제너레이터

YOKOGAWA WF1984 2채널 멀티 펑션 제너레이터. 0~60MHz, 21Vp-p, 16비트 진폭 분해능, 임의 파형 64Mi 워드. 가격 견적문의.

판매가: 견적문의

배송비

2,500원 / 주문시결제(선결제) 조건별배송

택배

방문 수령지 : 인천광역시 서구 보듬로 158 (블루텍) 공존동 624호

모델명: WF1984

브랜드: YOKOGAWA

납기: 주문생산품 6주

상세정보
교환및반품
상품후기 (0)
상품문의 (0)

요꼬가와 YOKOGAWA · 펑션 제너레이터 · 멀티 펑션 제너레이터

WF1981 / WF1982 / WF1983 / WF198416비트 고분해능 멀티 펑션 제너레이터 (30MHz / 60MHz)

0~30MHz(WF1981/WF1982), 0~60MHz(WF1983/WF1984)의 발진 주파수와 최대 21Vp-p 출력, 16비트 진폭 분해능을 갖춘 멀티 펑션 제너레이터입니다. 지터 40ps rms 이하, 변형률 0.03% 이하의 고품질 파형과 독립 서브 출력, 26종 파라미터 가변 파형, 임의 파형 및 시퀀스 발진을 지원합니다.

60MHz최대 발진 주파수 (WF1983/84)

21Vp-p최대 출력 전압 (개방)

16비트진폭 분해능

64Mi 워드임의 파형 길이 (WF1983/84)

필요한 파형을 쉽게 출력, 테스트 품질과 효율을 높이는 제너레이터

1채널 모델(WF1981/WF1983)과 2채널 모델(WF1982/WF1984)을 선택할 수 있으며, 가격은 견적 문의해 주세요.

WF1981~WF1984 카탈로그 (PDF)자료실에서 다운로드 ▶

주요 특징

고품질 파형

16비트 진폭 분해능, 40ps rms 이하의 낮은 지터, 0.03% 이하의 낮은 변형률로 시험의 재현성을 높입니다.

풍부한 출력 파형

정현파, 구형파, 펄스파, 램프파, 노이즈, DC 외 26종의 파라미터 가변 파형을 내장합니다.

고속 대용량 임의 파형

WF1981/82는 120MS/s·최대 32Mi 워드, WF1983/84는 240MS/s·최대 64Mi 워드의 임의 파형을 지원합니다.

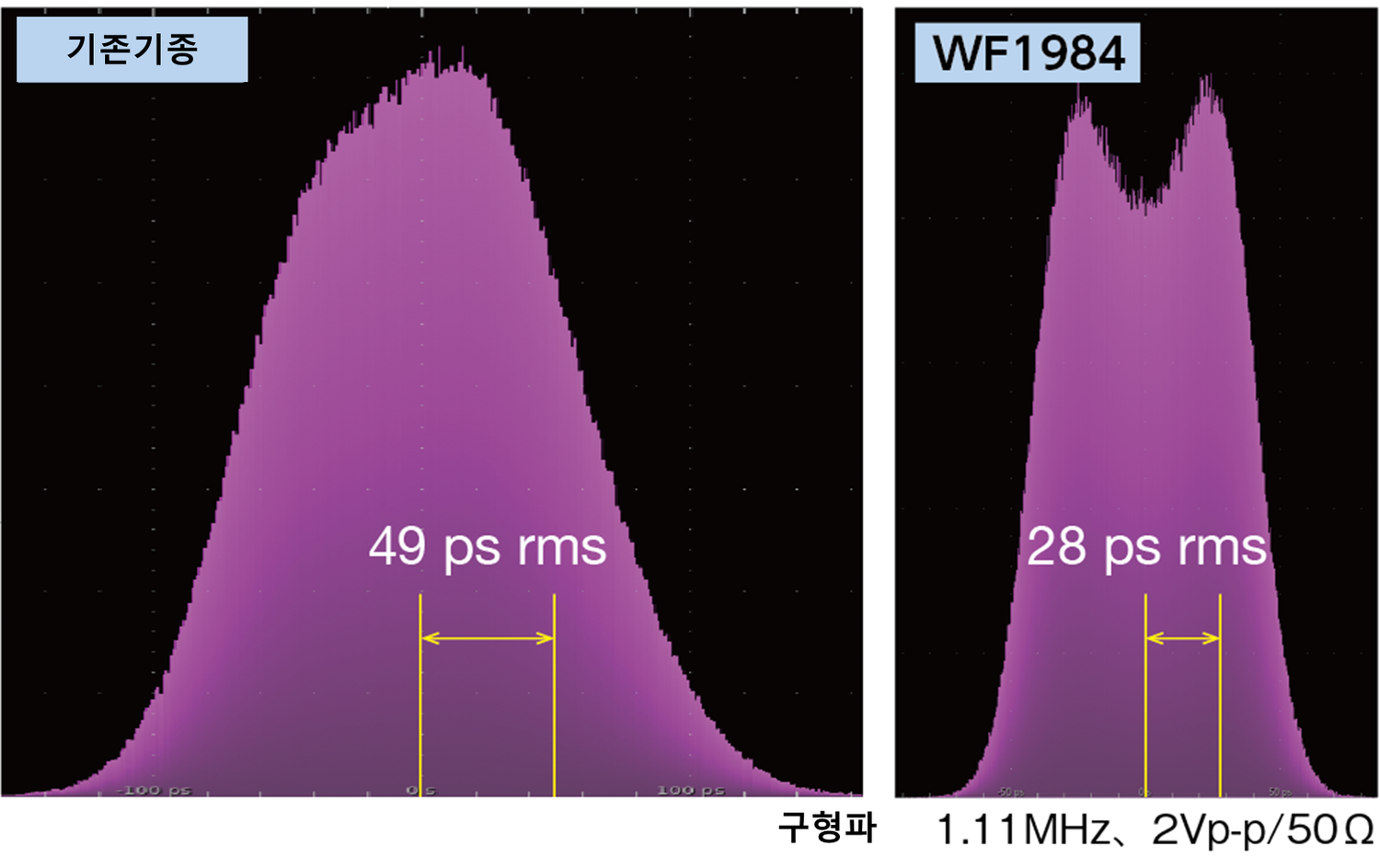

WF1984의 지터 측정 결과 (28ps rms)와 기존 기종(49ps rms)의 비교

낮은 지터

1.11MHz 구형파에서 지터 28ps rms를 달성해 정밀한 타이밍 시험에 적합합니다.

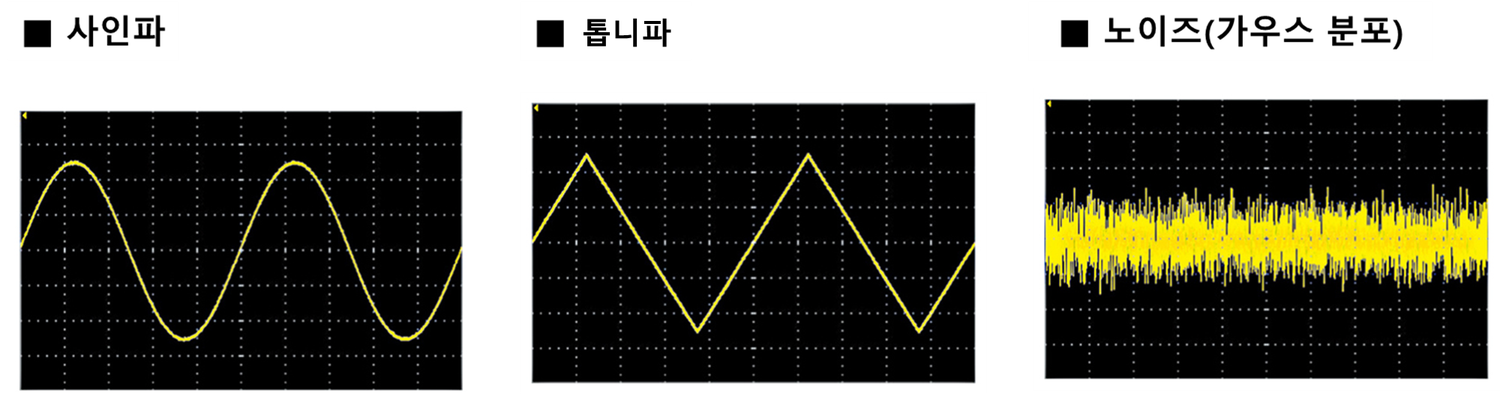

다양한 기본 파형

사인파·구형파·펄스파·램프파·노이즈·DC 등 기본 파형을 즉시 출력합니다.

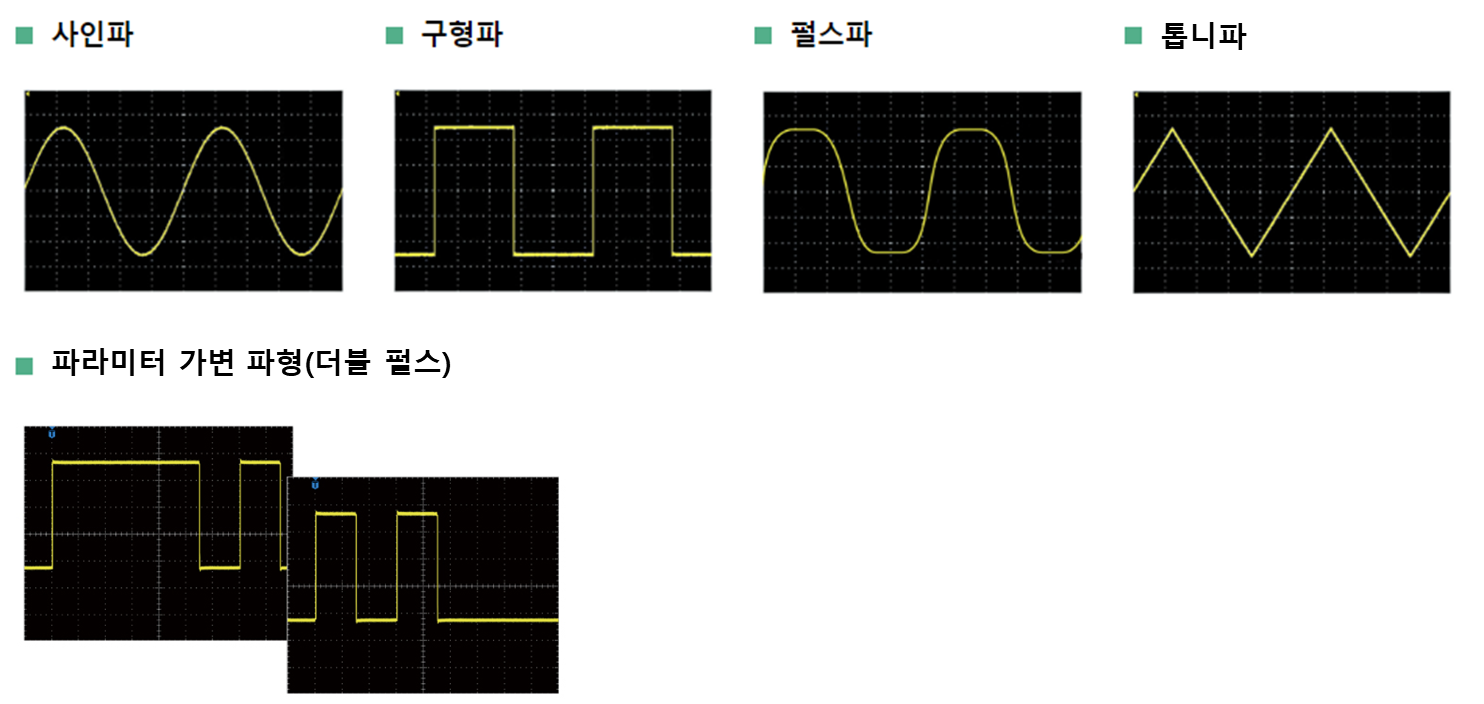

파라미터 가변 파형 · 더블 펄스

회로, 통신, 기계 등의 모의 신호에 자주 쓰이는 26종 파형을 내장하며 더블 펄스 등 파워 디바이스 평가용 파형도 출력합니다.

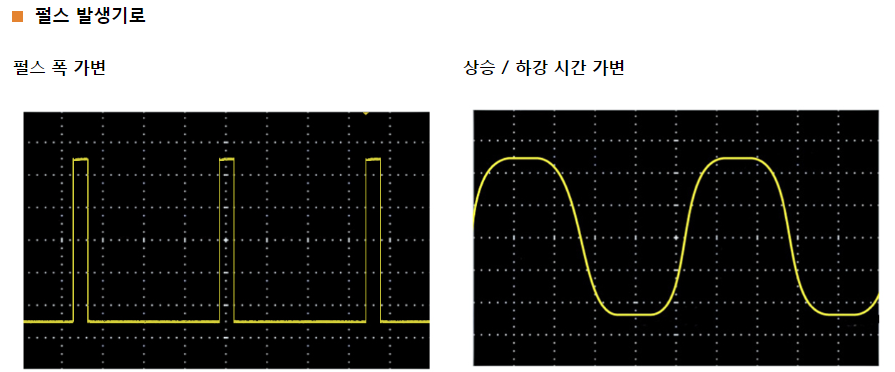

펄스 에지 가변

펄스 폭과 상승·하강 천이 시간을 자유롭게 편집할 수 있습니다.

발진 모드와 변조

연속, 스윕, 내부/외부 변조, 버스트/트리거/게이트, 시퀀스 발진을 지원하며 내부/외부 변조는 스윕·버스트 발진과 동시에 사용할 수 있습니다.

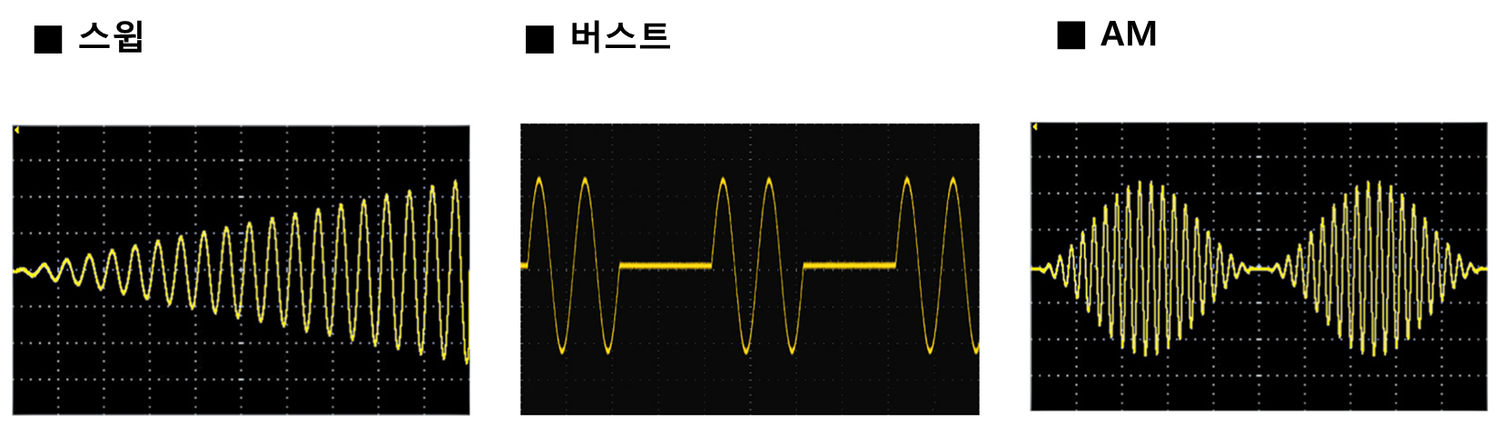

스윕 · 버스트 · AM

주파수 스윕, 버스트 발진, 진폭 변조를 간단히 설정합니다.

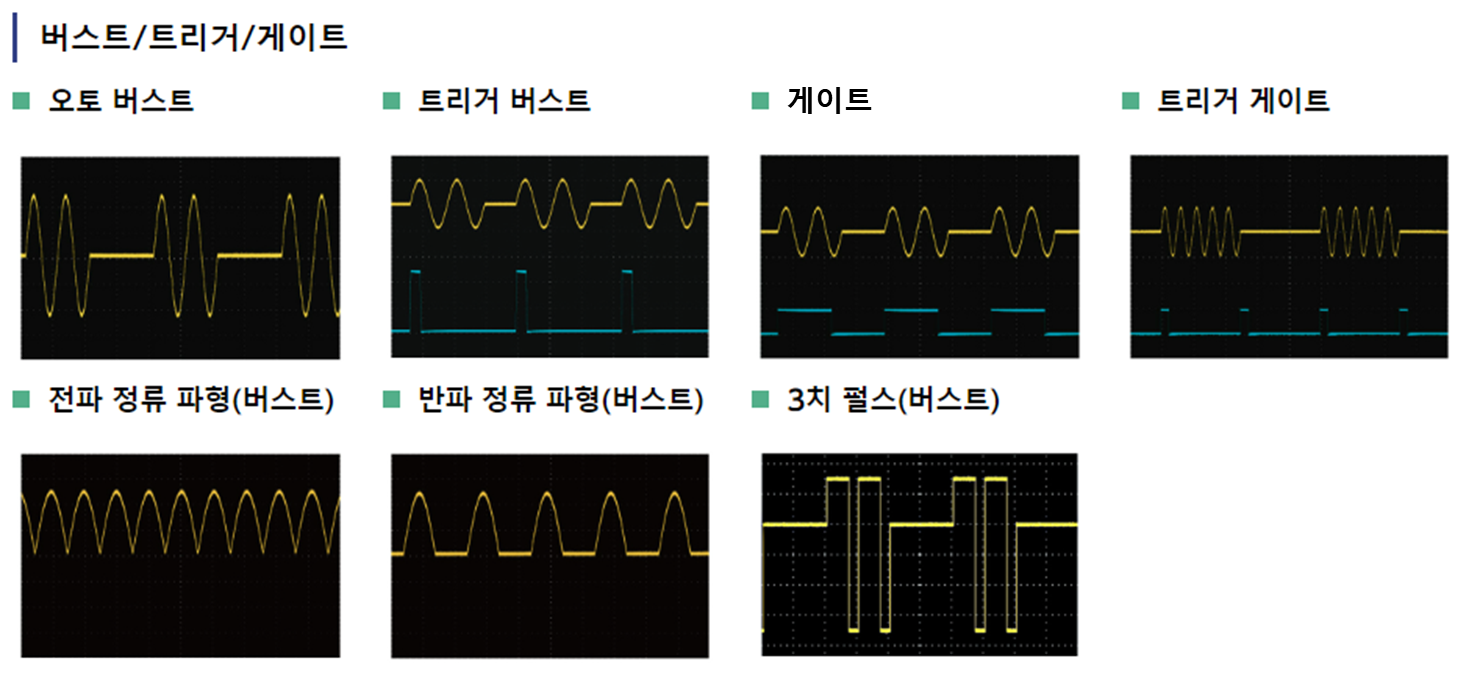

WF1984의 오토 버스트, 트리거 버스트, 게이트, 트리거 게이트 파형

버스트 · 트리거 · 게이트

오토 버스트, 트리거 버스트, 게이트, 트리거 게이트 및 전파·반파 정류 파형, 3치 펄스를 출력합니다.

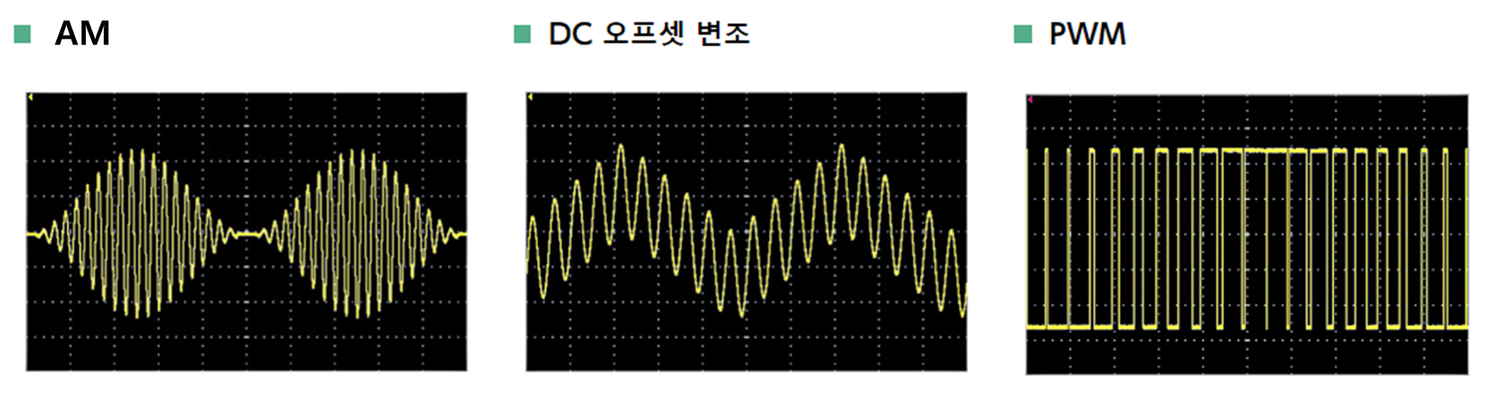

AM · DC 오프셋 변조 · PWM

진폭, DC 오프셋, 펄스 폭 변조를 지원합니다.

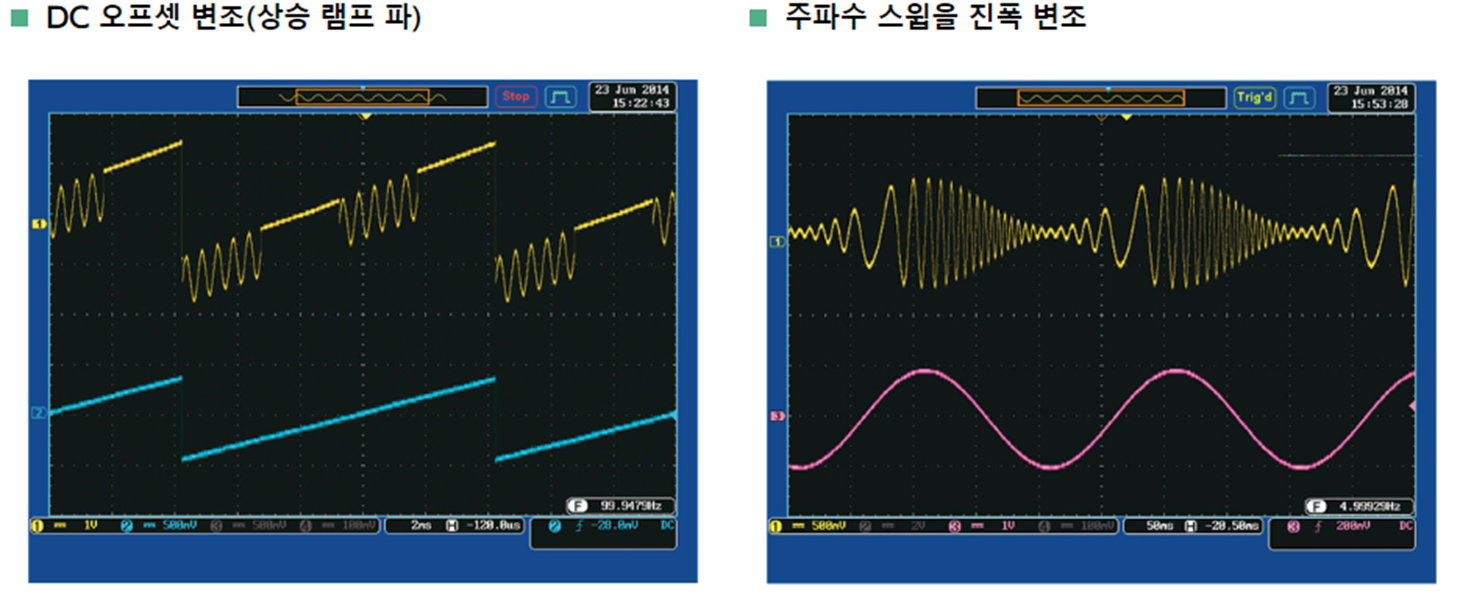

WF1984의 DC 오프셋 변조 (상승 램프 파)와 주파수 스윕을 진폭 변조한 파형

DC 오프셋 변조 · 스윕 AM

DC 오프셋 변조와 주파수 스윕·진폭 변조를 조합해 복합 신호를 만듭니다.

서브 출력과 다채널 활용

독립 서브 출력

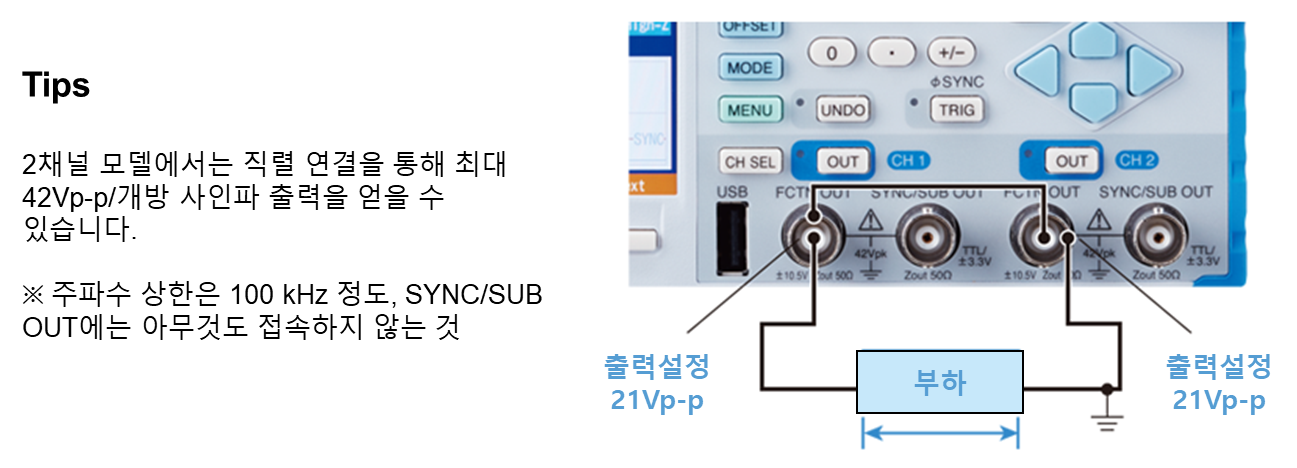

1채널 모델은 2상, 2채널 모델은 4상 신호 발생기로 사용할 수 있습니다. 서브 출력은 최대 ±3.3V, 0~5MHz 연속 파형을 출력하며, 2채널 모델은 직렬 연결로 42Vp-p/개방의 사인파를 얻을 수 있습니다.

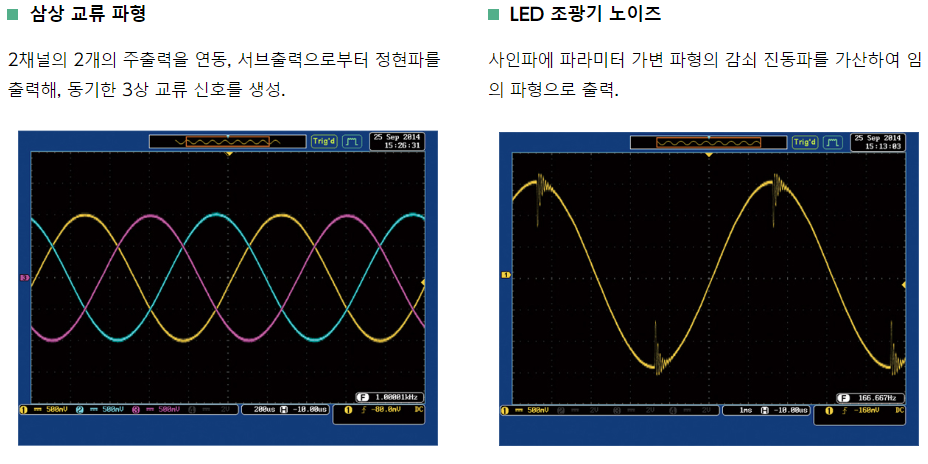

3상 교류 · 노이즈 시험

2채널의 주출력과 서브 출력으로 3상 교류 신호를 만들고, 의도적인 노이즈를 중첩한 시험 신호도 출력합니다.

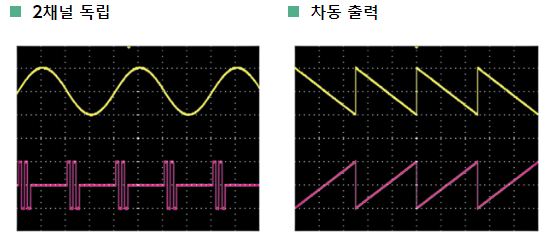

2채널 독립 · 차동 출력

2채널을 독립 신호로 출력하거나 차동 신호로 사용할 수 있습니다.

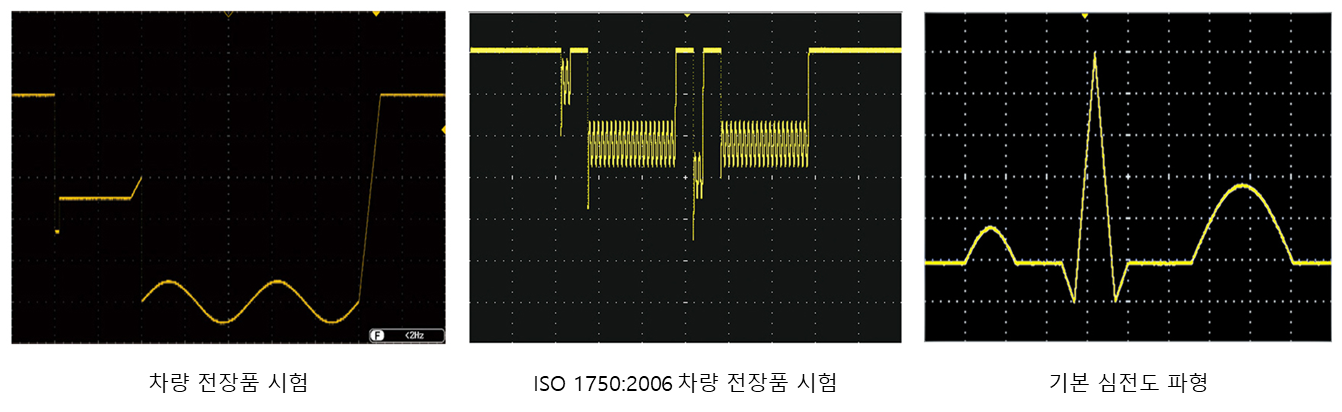

WF1984의 차량 전장품 시험 파형, ISO 1750 시험 파형, 심전도 파형

자동차 · 의료 시험 파형

차량 전장품 시험, ISO 1750:2006 시험, 심전도 파형 등 응용 시험 신호를 재현합니다.

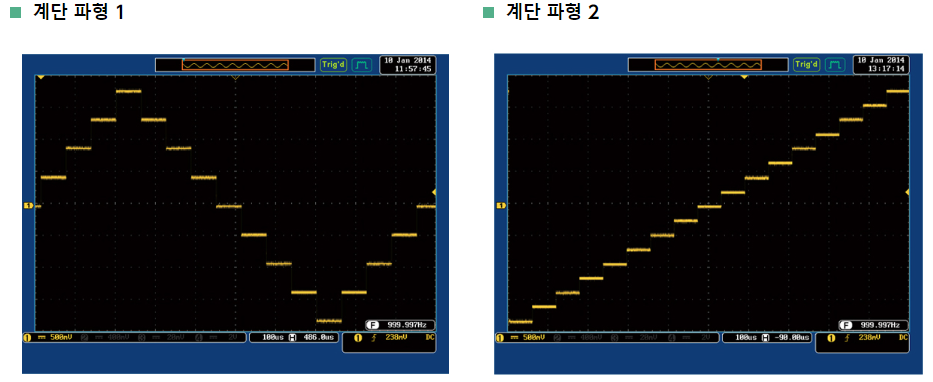

계단 파형

임의 파형과 시퀀스로 계단 파형 등 복잡한 신호를 만듭니다.

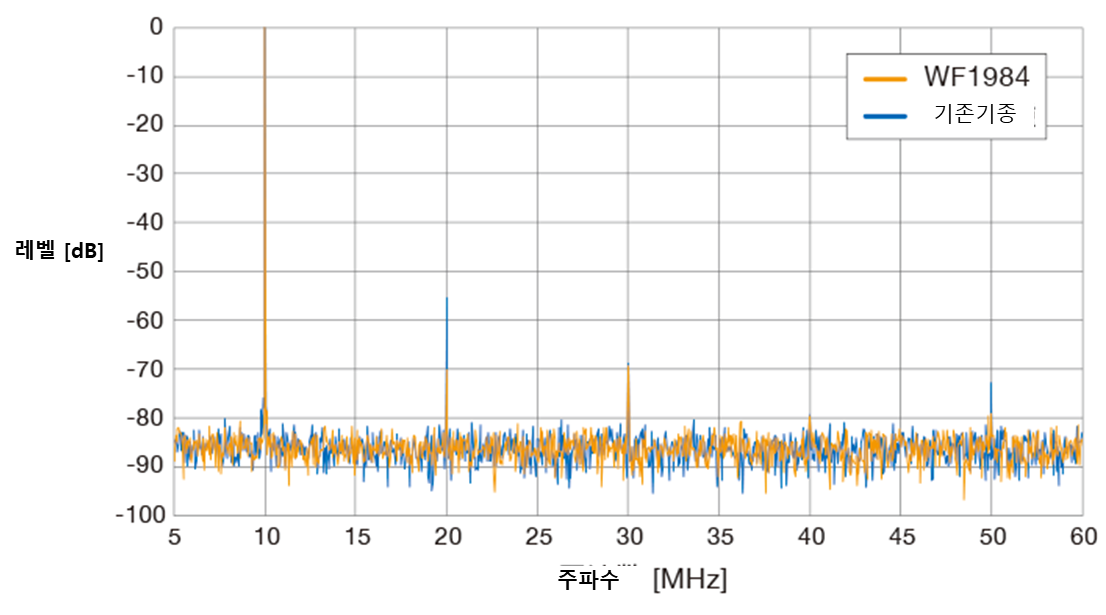

낮은 스퓨리어스

주파수 스펙트럼에서 스퓨리어스를 억제한 깨끗한 출력을 얻습니다.

모델별 사양

항목	WF1981	WF1982	WF1983	WF1984
채널 수	1	2	1	2
발진 주파수	0~30MHz		0~60MHz
출력 전압	0 ~ 21Vp-p / 개방
진폭 분해능	16비트
임의 파형 길이	32Mi 워드/파형 (120MS/s)		64Mi 워드/파형 (240MS/s)
지터 / 변형률	40ps rms 이하 / 0.03% 이하
서브 출력	최대 ±3.3V, 0~5MHz
외부 가산 입력	DC ~ 10MHz
