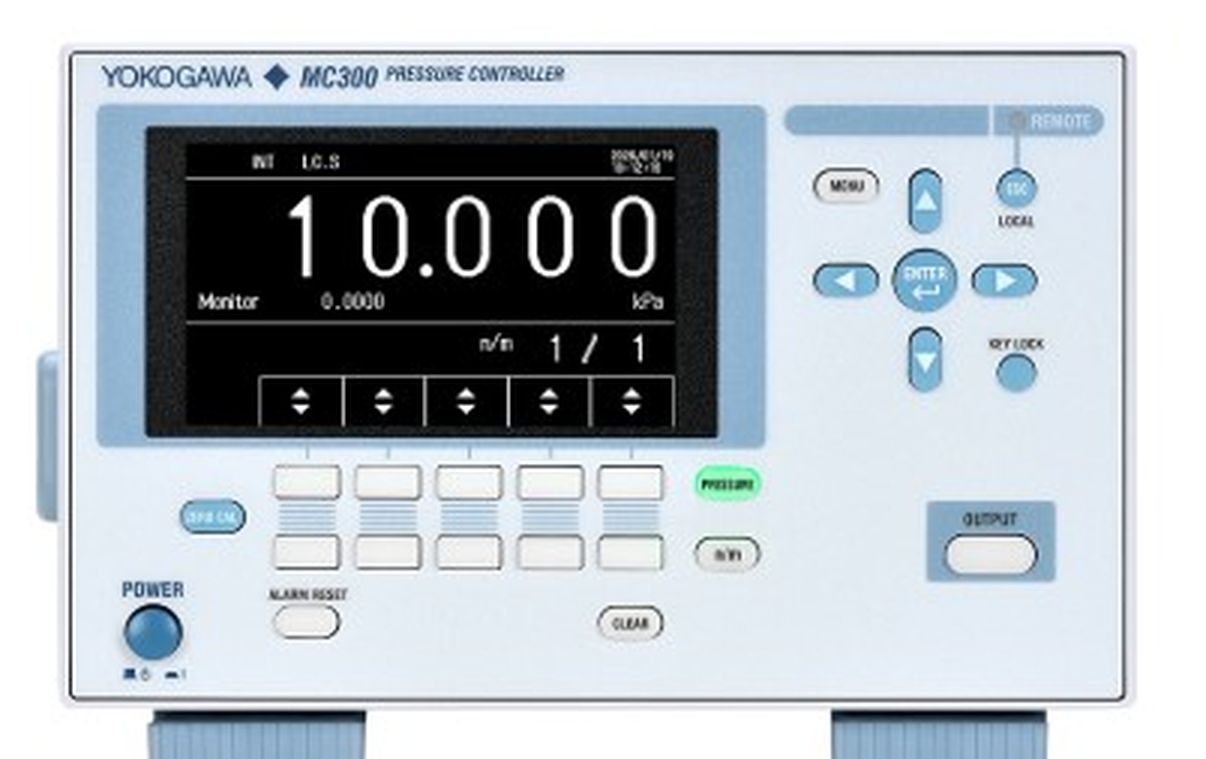

MC300압력 컨트롤러 · 출력 상대 정확도 ±0.04%
실리콘 레조넌트 센서와 니들 밸브 제어로 압력을 정밀하게 출력하는 압력 컨트롤러입니다. 10kPa와 200kPa 두 가지 게이지압 레인지 모델이 있고, 5초 이내 응답과 낮은 오버슈트로 압력 시험과 평가를 효율적으로 지원합니다.
압력 시험·평가를 한 대로
혈압계, 밀폐 용기 누설, 수위계, 압력 트랜스미터 교정 등 다양한 압력 시험에 쓰는 기준 압력을 만듭니다. 외부 진공 펌프 없이 레인지의 -1.2%까지 부압을 직접 출력합니다.
MC300 카탈로그 (PDF) 보기자료실에서 다운로드 ▶주요 특징
높은 정확도, 장기 안정성
출력 상대 정확도 ±0.04%, 정확도 보증 기간 12개월을 갖습니다.
고속, 고품질 제어
니들 밸브를 부드럽게 제어해 설정 압력 근방에서도 과도한 압력 없이 5초 이내에 안정시킵니다.
풍부한 기능
압력 모니터, 미소 부하 출력, 스윕, 스텝, 분할 출력을 제공합니다.

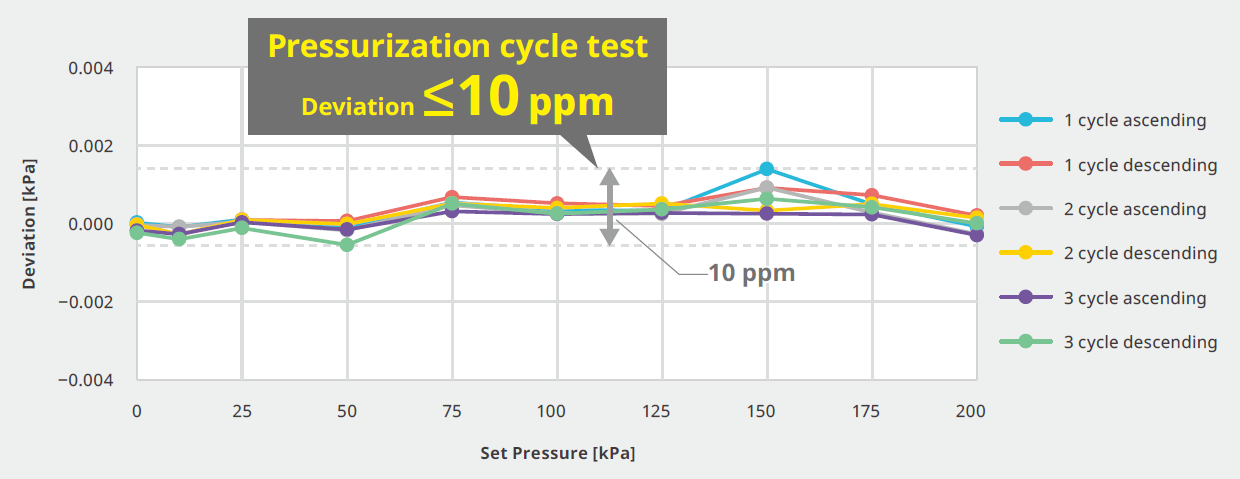

우수한 선형성과 재현성
히스테리시스를 억제해 200kPa 레인지 모델의 3사이클 시험에서 편차 10ppm 이하의 선형성과 재현성을 보여 줍니다.

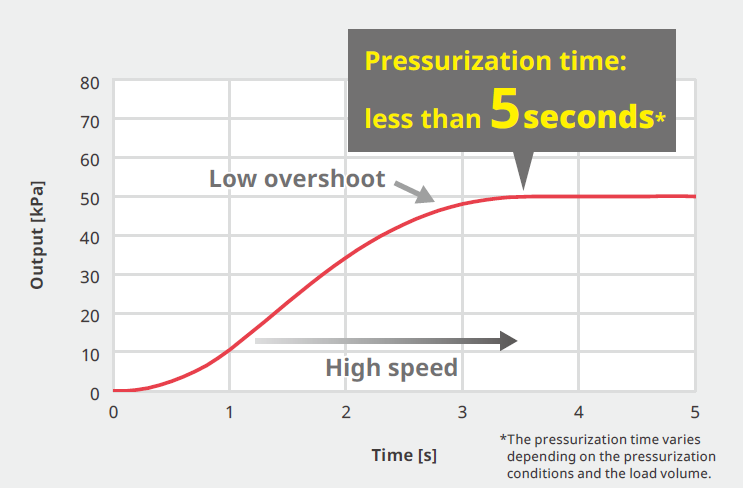

부드럽고 빠른 가압
가압 속도만 추구하면 대상에 불필요한 과압이 걸릴 수 있습니다. MC300은 5초 이내 응답과 낮은 오버슈트를 함께 구현합니다.

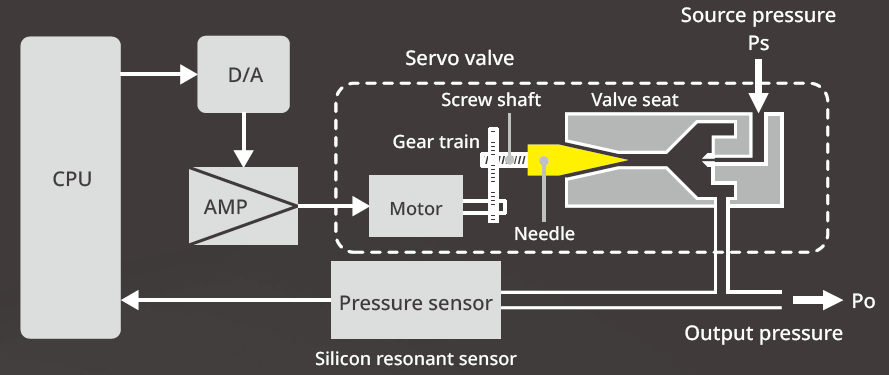

니들 밸브 제어
공급 공기의 유량을 니들 위치로 조정해 출력압을 제어합니다. 고속 개폐 동작이 없어 부품 마모를 줄이고 장기간 안정적으로 가동합니다.

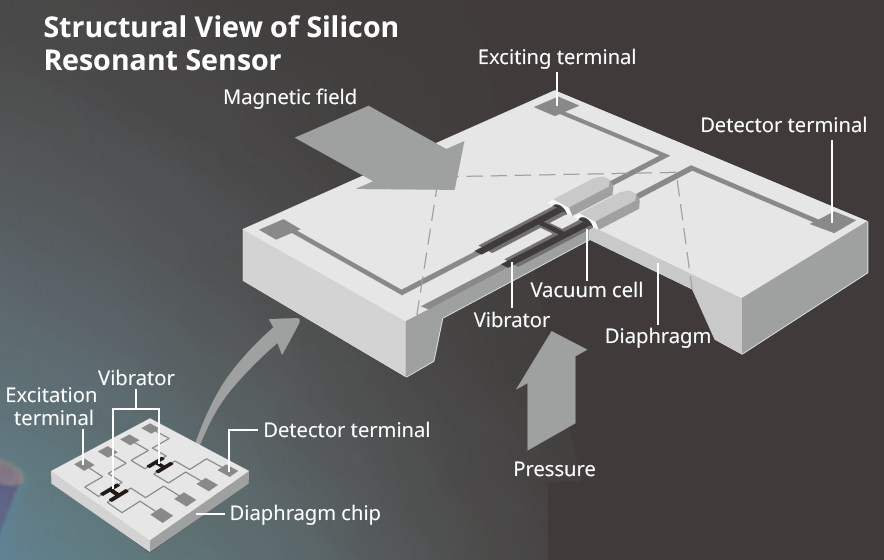

실리콘 레조넌트 센서
요꼬가와가 독자 개발한 실리콘 레조넌트 센서가 출력 압력을 감지해 피드백하며 장기 안정성을 확보합니다.
출력 기능

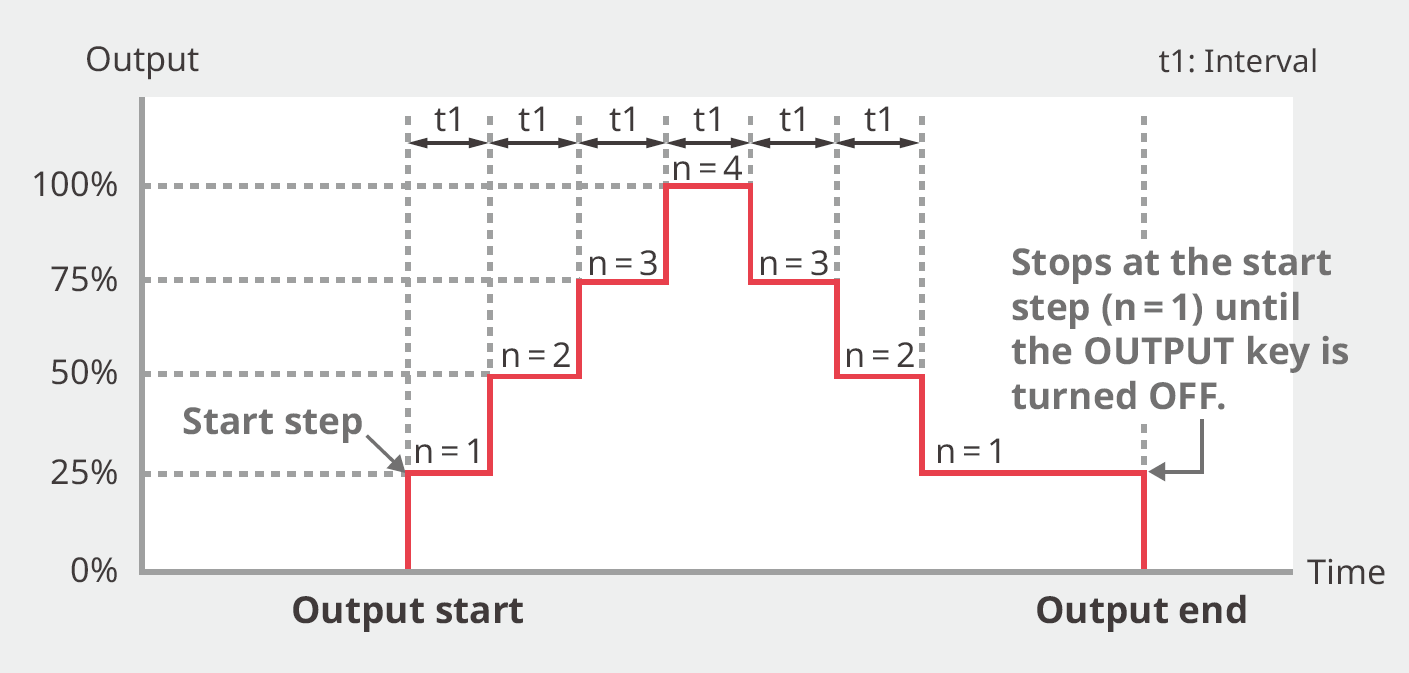

분할·오토 스텝 출력
설정값의 n/m 압력을 한 동작으로 출력하는 분할 출력과, 단계별 분할 출력을 자동으로 반복하는 오토 스텝 출력을 제공합니다.

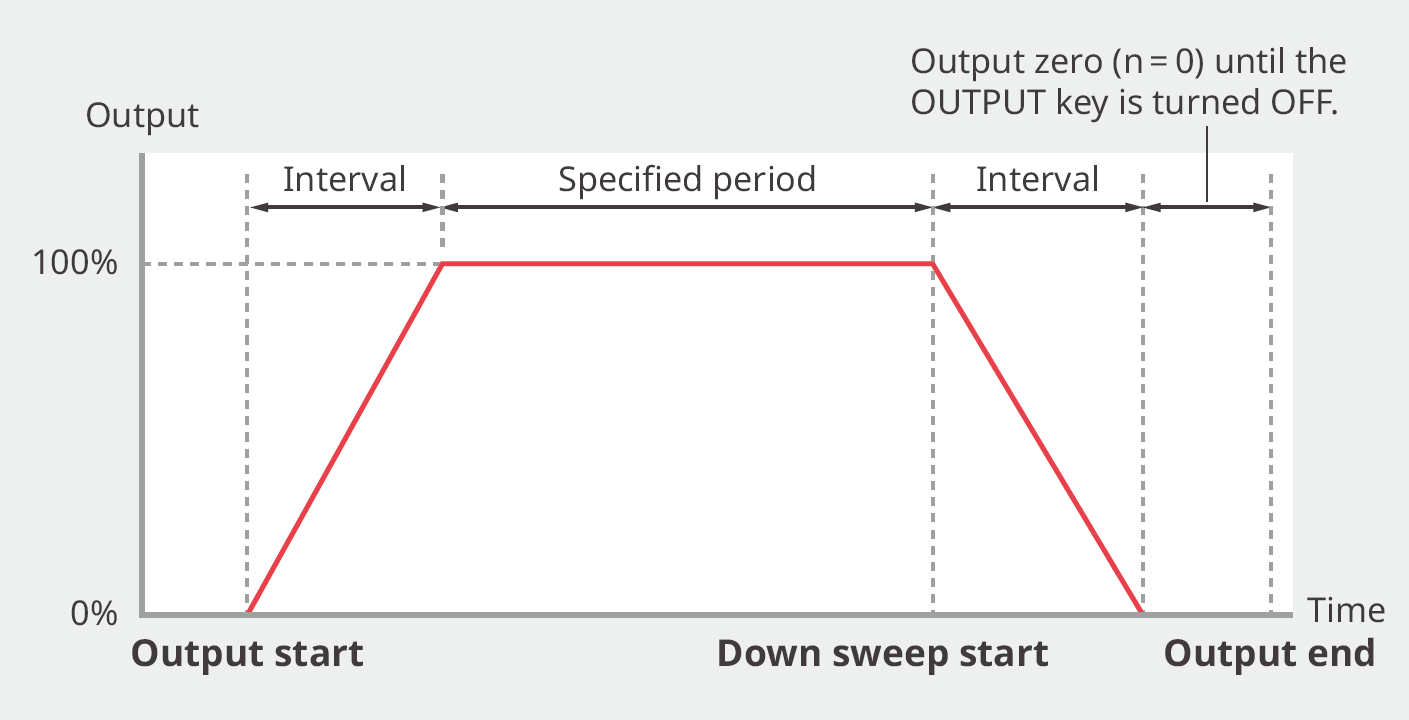

스윕 출력
하한과 상한 사이를 설정한 시간에 직선으로 출력하며 증가와 감소 방향을 바꿀 수 있습니다. 반복은 1회 또는 무한이며 일시 정지도 가능합니다.

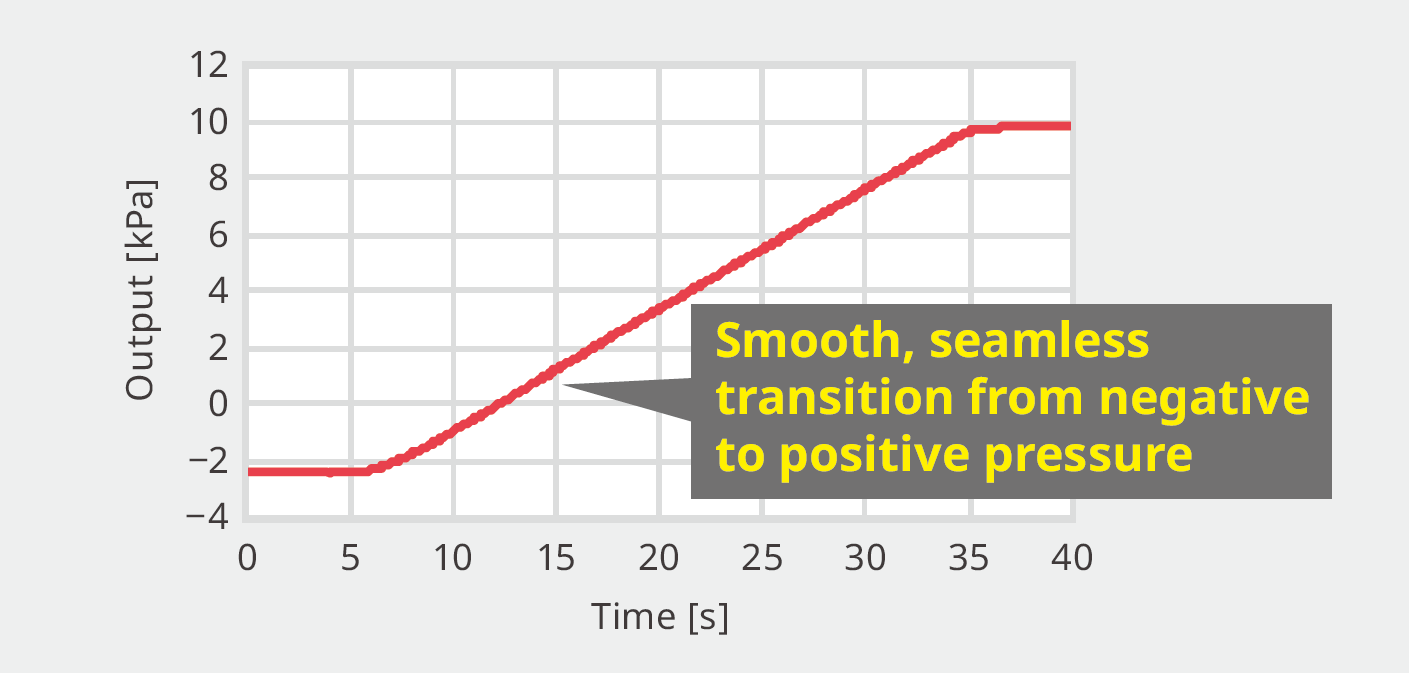

펌프 없는 부압 출력
진공 펌프 같은 부압 공급원이 필요 없고 레인지의 -1.2%까지 직접 출력합니다. 영점 미조정과 미소 부압 환경 시험에 활용합니다.

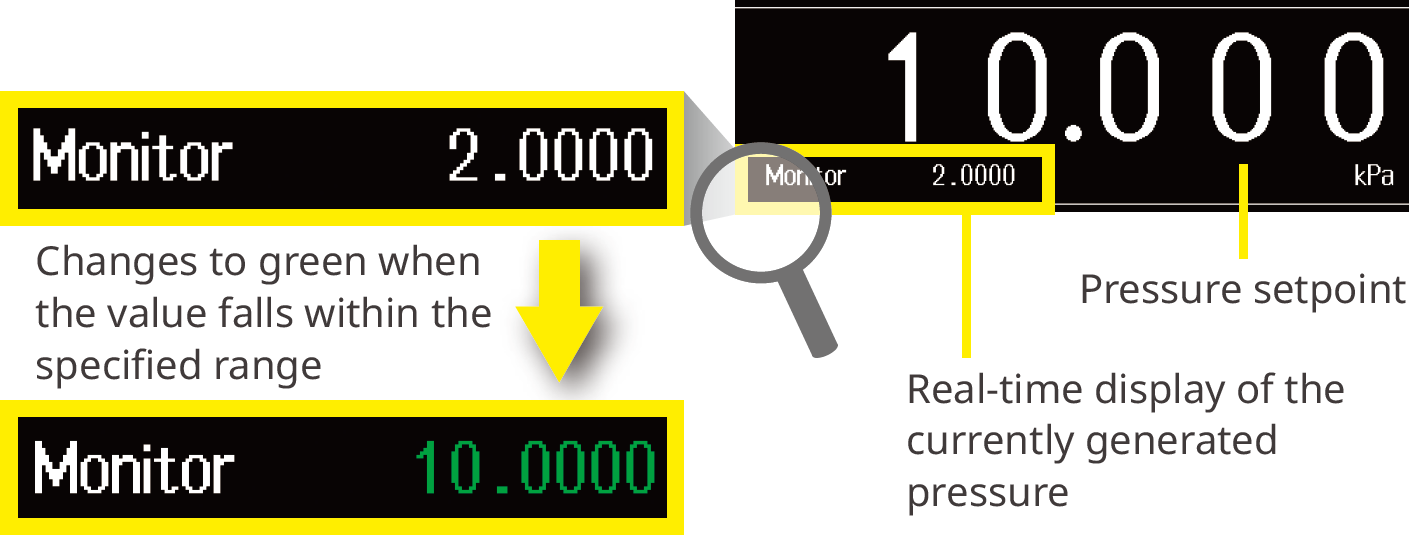

출력 상태 모니터
출력 중 압력값을 화면에 실시간 표시하고 아날로그 전압으로도 출력합니다. 설정 압력 범위에 안정되면 숫자가 흰색에서 녹색으로 바뀌고 비교기 출력이 변합니다.
이런 시험에 사용합니다

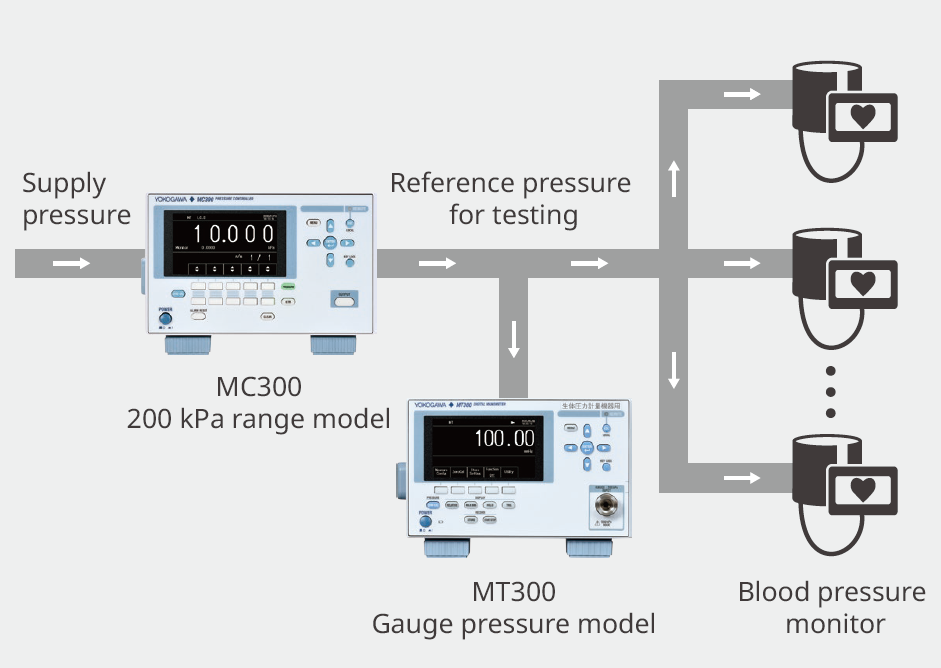

혈압계 시험
40kPa(300mmHg)까지의 측정과 제어에 적합한 200kPa 레인지 모델로 혈압계의 압력 정확도를 시험합니다.

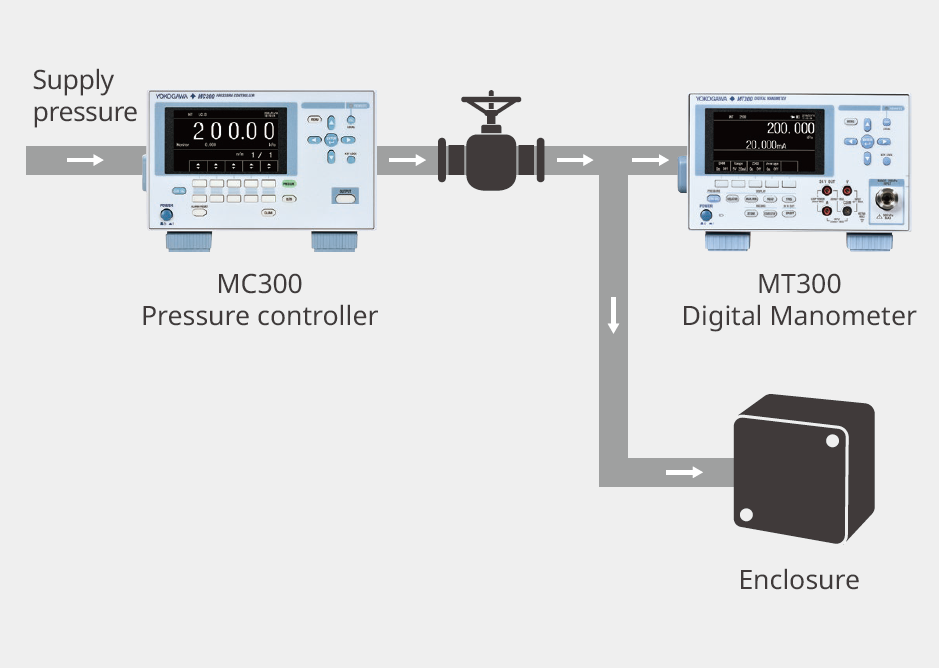

밀폐 용기 누설 시험
안정된 압력을 가하고 디지털 마노미터로 압력 변화를 읽어 용기의 기밀을 평가합니다.

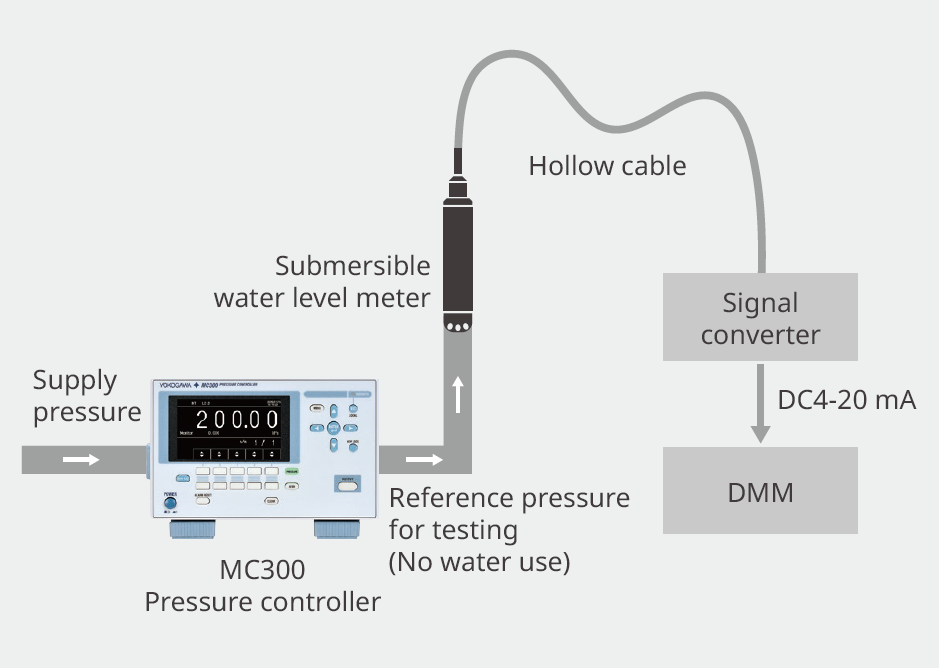

투입식 수위계 시험
수위계에 기준 압력(물 없이)을 가해 신호 변환기의 DC 4 ~ 20mA 출력을 DMM으로 확인합니다.

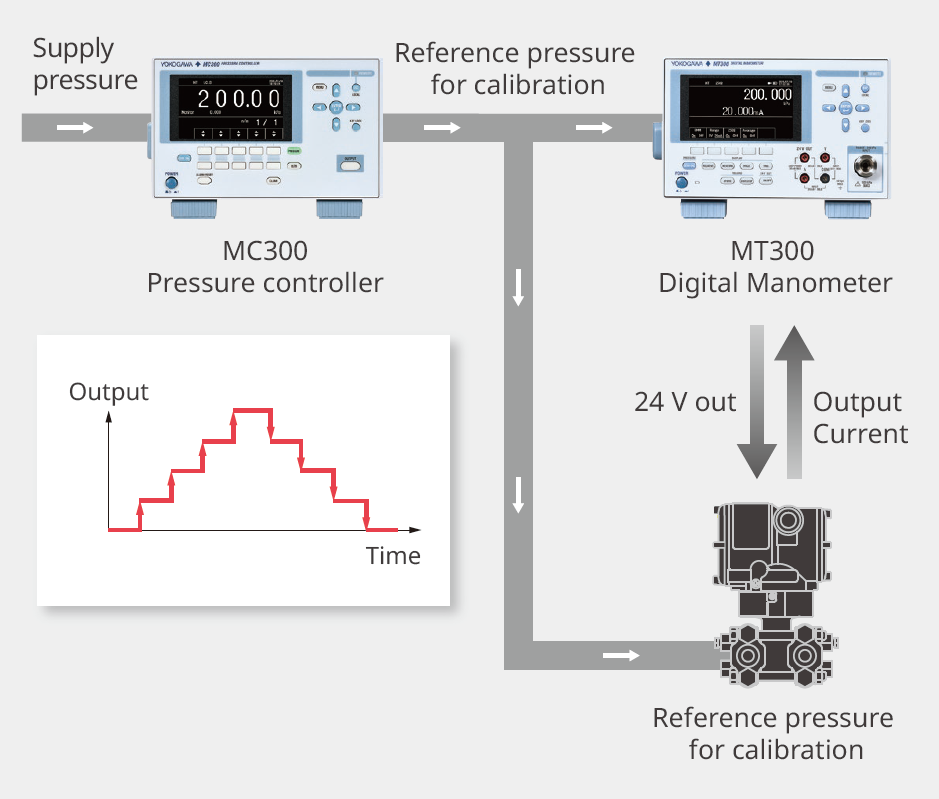

압력 트랜스미터 교정
단계 출력으로 압력 전송기의 입력과 4 ~ 20mA 출력을 확인합니다. MC300의 24V 전원 출력도 사용할 수 있습니다.
모델별 사양
| 항목 | MC300-G01 | MC300-G03 |
|---|---|---|
| 압력 레인지 | 게이지압 10kPa | 게이지압 200kPa |
| 정확도 보증 범위 | 0 ~ 10kPa | 0 ~ 200kPa |
| 출력 설정 범위 | -0.12 ~ +12kPa | -2.4 ~ +240kPa |
| 정확도 / 상대 정확도 | ±0.05% FS / ±0.04% FS | ±0.05% FS / ±0.04% FS |
| 설정 분해능 | 0.001kPa | 0.01kPa |
| 출력 노이즈 | ±0.005kPa | ±0.04kPa |
| 공급 압력 | 50kPa ±10kPa | 280kPa ±20kPa |
| 허용 공급 압력 | 100kPa (게이지) | 500kPa (게이지) |
| 응답 시간 | 5초 이내 (FS의 ±0.1%에 안정, 부하 없음) | |
| 디스플레이 | 4.3형 TFT 컬러 LCD, 설정 4.5자리 / 모니터 5.5자리 |
|---|---|
| 인터페이스 | USB(USBTMC), 이더넷(VXI-11), GP-IB 또는 RS-232(선택 사양), D/A 출력(2V/5V) |
| 공급 공기 | 건조 공기, 5 ~ 40°C, 소비량 30L/min 이하 |
| 전원 | 100 ~ 120VAC / 200 ~ 240VAC, 50/60Hz, 최대 30VA(100V) / 40VA(200V) |
| 외형 / 무게 | 약 213(W) x 132(H) x 400(D) mm / 약 7.5kg |
압력 단위(-U1/-U2), 입출력 접속구(-P1 Rc 1/4 암나사, -P2 1/4 NPT 암나사), 통신 인터페이스(-C01 GP-IB, -C02 RS-232), 전원 코드(-F VDE 규격) 등 구성은 견적 시 선택합니다.
옵션과 액세서리
아래 품목은 상품 페이지의 추가상품에서 본체와 함께 선택해 주문하실 수 있습니다.
| /MD | 생체 압력용 압력 단위 (공장 장착 옵션) |
|---|---|
| 366921 | 변환 어댑터 BNC(수) - 바인딩 포스트, 42V 이하 저전압 회로용 |
| 91080 / 91081 | 변환 커넥터 R1/4 수나사 - 1/8NPT / 1/4NPT 암나사 (-P1용) |
| 91082 | 변환 커넥터 1/4NPT 수나사 - 1/8NPT 암나사 (-P2용) |
| B9984BW / B9984BY | 커넥터 조립 키트 φ4 x φ6 비닐관용 (-P2용 / -P1용, B9984BY는 짝수 수량만 주문) |
납기 안내 · 주문생산품으로 납기는 약 6주입니다. 구성 선택(-U, -P, -C, -F)에 따라 견적으로 안내해 드립니다.
