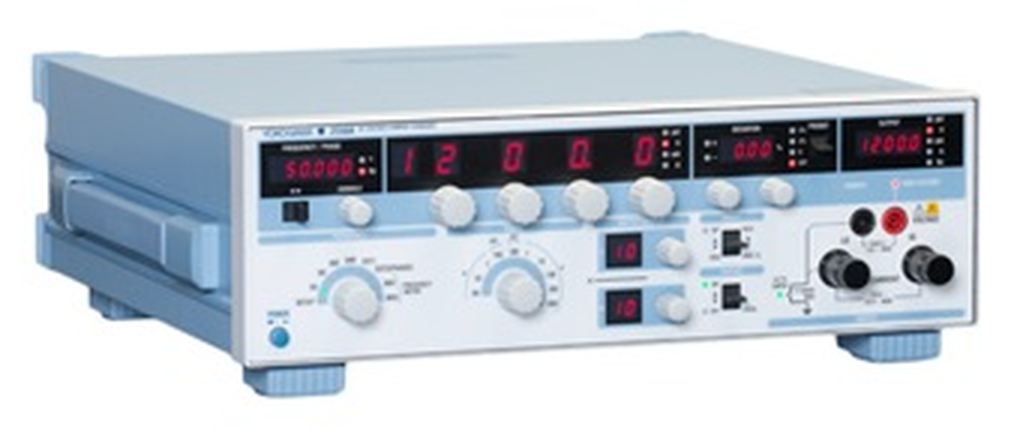

2558A교류 전압·전류 표준기 · 전압 ±0.04% · 전류 ±0.05%
전압 1.00mV ~ 1200.0V, 전류 1.00mA ~ 60.00A를 40 ~ 1000Hz로 출력하는 교류 표준기입니다. 교류 전압계·전류계, 전력계 교정에 쓰며 여러 대 동기 운전으로 위상을 설정할 수 있고 기존 2558 명령도 그대로 사용합니다.
교류 전압·전류 교정을 한 대로
6개 전압 레인지(100mV ~ 1000V, 300V 레인지 포함)와 4개 전류 레인지(100mA ~ 50A)를 레인지 정격의 최대 144%까지 출력합니다. 레인지 공통 전류 단자로 결선을 바꾸지 않고 전류 레인지를 전환합니다.
2558A 카탈로그 · 펌웨어 업데이트 · 조정 절차서 (PDF) 보기자료실에서 다운로드 ▶주요 특징
높은 정확도와 안정도
전압 ±0.04%, 전류 ±0.05%(180일)의 정확도와 ±50ppm/h의 안정도로 교정 불확도를 낮춥니다.
40 ~ 1000Hz 출력
50/60/400Hz 고정 주파수와 가변 주파수를 선택하며 기준 주파수 정확도는 ±50ppm입니다.
동기 운전
외부 발진기 동기와 복수 대 동기로 위상을 설정해 전력계 교정 시스템을 구성합니다.
스윕 기능
전압, 전류, 주파수를 8*/16/32/64초로 스윕합니다. (*8초는 펌웨어 1.04 이상)
분할과 편차 표시
출력 분할과 편차 표시로 기준값 대비 편차를 바로 읽을 수 있습니다.
2558 호환 명령
2558 명령 모드를 지원해 기존 프로그램을 수정 없이 쓰고, 2558과 2558A를 혼용할 수 있습니다.

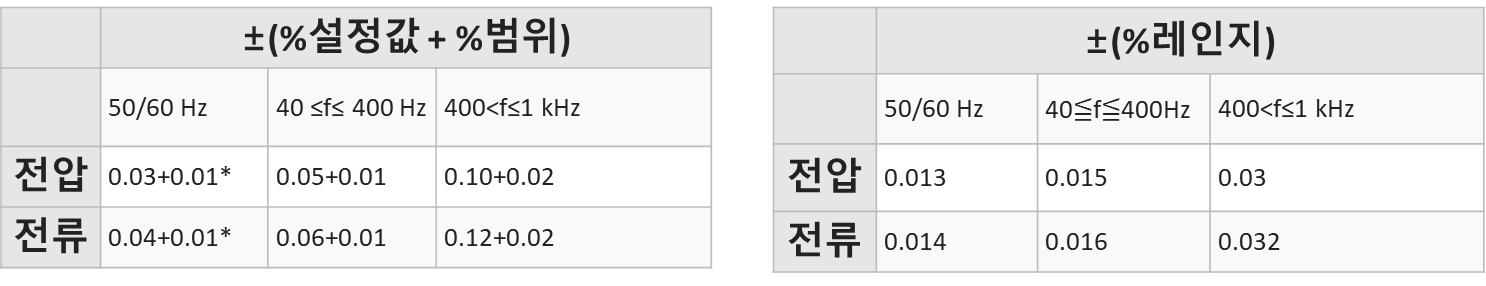

정확도 규격
50/60Hz에서 전압 ±(0.03% + 0.01%), 40 ~ 400Hz에서 ±(0.05% + 0.01%), 400Hz 초과 ~ 1kHz에서 ±(0.10% + 0.02%)이고 전류는 ±(0.04% + 0.01%), ±(0.06% + 0.01%), ±(0.12% + 0.02%)입니다.

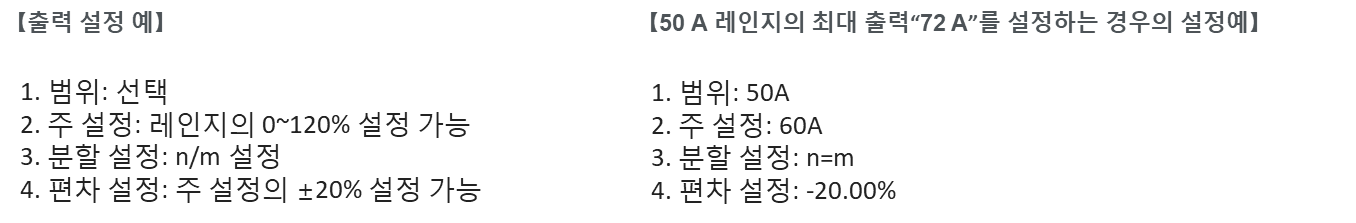

출력 설정 예
출력값은 주 설정값 x 분할 + (주 설정값 x 편차)로 정해지며 분할과 편차로 미세한 값을 설정합니다.

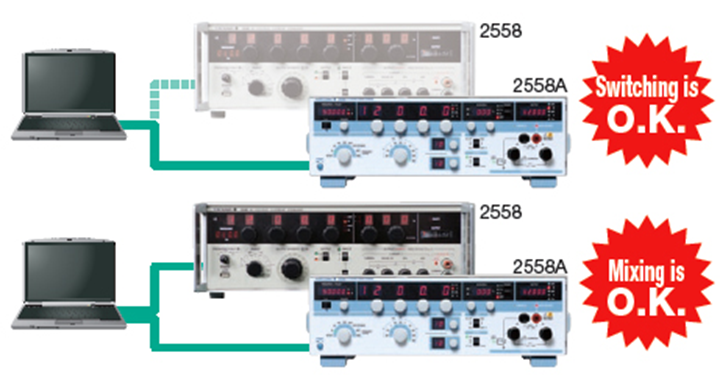

2558과 혼용
2558A는 2558 명령 모드를 지원해 기존 2558용 프로그램으로 제어하며 2558과 2558A를 한 시스템에서 전환해 쓸 수 있습니다.
패널과 인터페이스

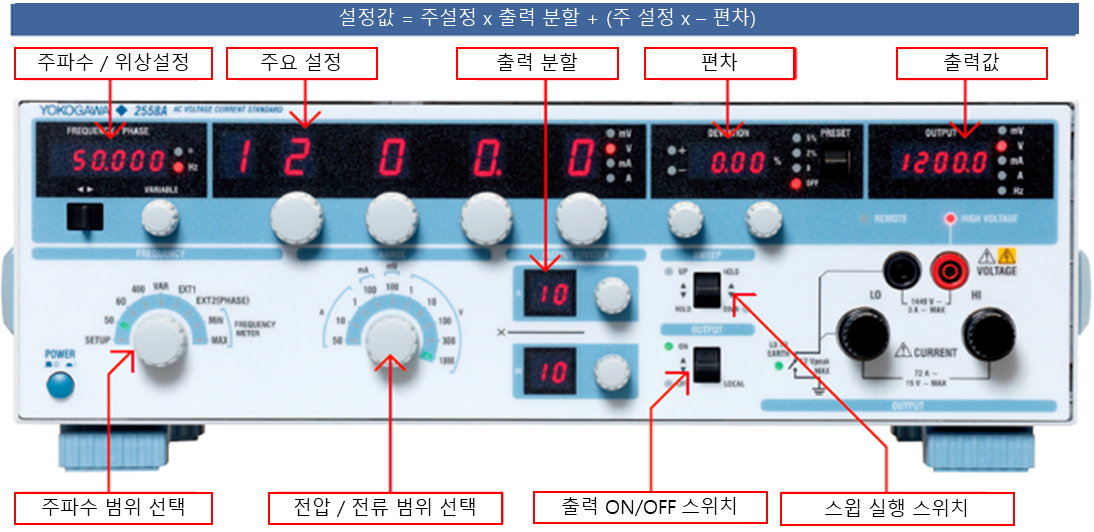

전면 패널
주파수와 위상, 주 설정값, 출력 분할, 편차, 출력값 표시와 출력 단자를 한눈에 조작합니다.

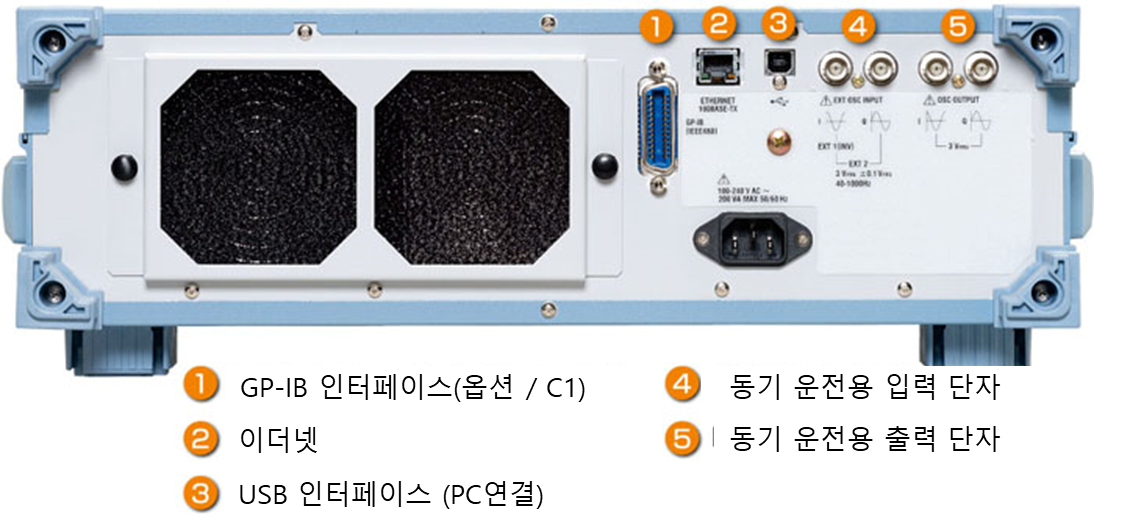

후면 패널
이더넷, USB, 동기 입출력 단자를 기본 제공하며 GP-IB는 /C1 옵션으로 추가합니다.
기존 2558과 비교
| 항목 | 2558A | 기존 2558 |
|---|---|---|
| 전압 정확도 | ±400ppm | ±950ppm |
| 전류 정확도 | ±500ppm | ±950ppm |
| 주파수 | 40 ~ 1000Hz | 50/60/400Hz |
| 기준 주파수 정확도 | ±50ppm | ±1% |
| 안정도 | ±(20ppm 설정값 + 30ppm 레인지)/h | ±0.03% 레인지/h |
| 교정 주기 | 6개월 / 1년 | 3개월 / 1년 |
| 치수 (W x H x D) | 426 x 132 x 400 mm | 439 x 149 x 415 mm |
주요 사양 (2558A)
| 교류 전압 | 1.00mV ~ 1200.0V (100m / 1 / 10 / 100 / 300 / 1000V 레인지) |
|---|---|
| 교류 전류 | 1.00mA ~ 60.00A (100m / 1 / 10 / 50A 레인지) |
| 출력 범위 | 각 레인지의 0 ~ 144% |
| 정확도 (180일) | 전압 ±0.04% / 전류 ±0.05% |
| 주파수 | 40 ~ 1000Hz, 정확도 ±50ppm |
| 안정도 | ±50ppm/h (±(20ppm 설정값 + 30ppm 레인지)/h) |
| 최대 출력 | 약 36VA |
옵션과 액세서리
아래 품목은 상품 페이지의 추가상품에서 본체와 함께 선택해 주문하실 수 있습니다.
| /C1 | GP-IB 인터페이스 (공장 장착 옵션) |
|---|---|
| 751535-E3 / -J3 | 랙마운트 키트 (EIA / JIS) |
| 758933 / 758917 / B8506WA | 측정 리드 세트 (1m / 75cm / 1.5m, 2개) |
| 758921 | 포크 단자 어댑터 세트 (바나나-포크) |
| 758922 / 758929 | 악어 클립 어댑터 세트 (300V / 1000V) |
| 701902 / 701903 | 안전 BNC-BNC 케이블 (1.0m / 2.0m) |
납기 안내 · 주문생산품으로 납기는 약 6주입니다. 전원 코드 규격과 그 밖의 구성은 견적으로 안내해 드립니다.
