요꼬가와 YOKOGAWA · 광통신 생산용 광스펙트럼 분석기

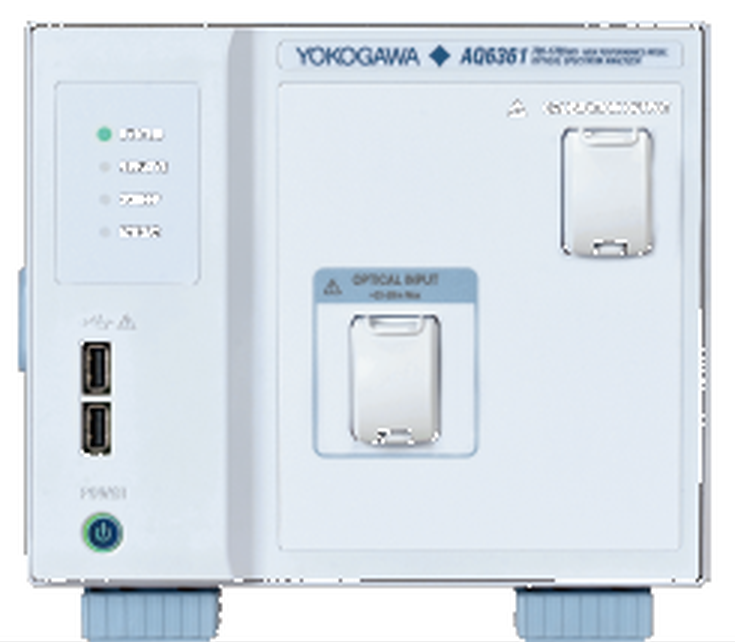

AQ6361Telecom Production Optical Spectrum Analyzer

광통신에 쓰는 레이저 칩, 광 트랜시버, 광섬유 증폭기 같은 광 디바이스의 생산 라인 시험과 검사에 최적화한 광스펙트럼 분석기입니다. CW광을 기존 모델 대비 최대 20배 빠르게 측정하고, AQ6370E의 절반 이하 크기로 표준 랙에 2대를 실장합니다.

최대 20배CW광 고속 측정 (RAPID)

0.03nm최소 분해능 (고성능 모델)

1200~1700nmSW 타입 파장 범위

+20~-80dBm레벨 범위

생산 라인을 위한 새로운 표준

파장 정확도 ±0.02nm, 파장 분해능 0.05nm(표준 모델) 또는 0.03nm(고성능 모델), 파장 범위 1200~1700nm(SW 타입) 또는 700~1700nm(EW 타입)를 제공합니다. 시험 시간 단축, 공간 절약, 다양한 광 디바이스 대응이 핵심입니다.

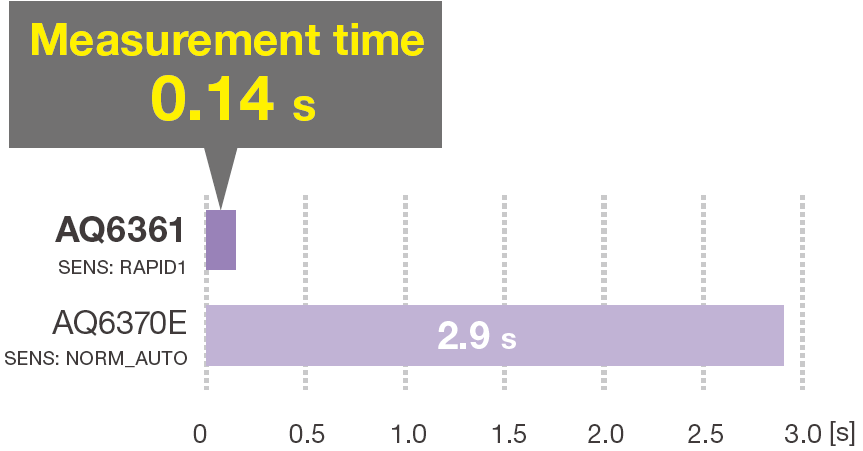

CW광에 특화한 감도 모드 RAPID를 탑재해 기존 모델 대비 최대 20배 빠르게 측정합니다. 스팬 100nm, 샘플 25001점, 평균화 1회 기준으로 AQ6370E 2.9초, AQ6361 0.14초입니다(카탈로그 참고값).

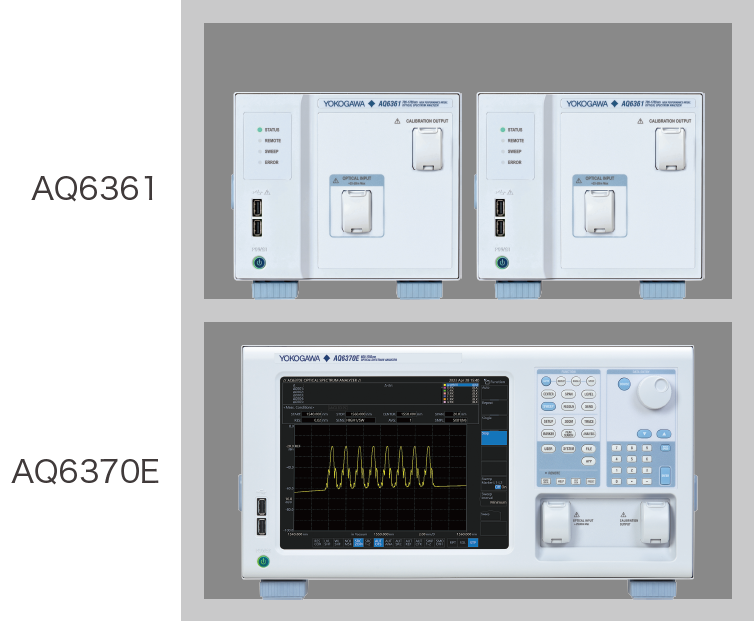

AQ6370E의 절반 이하 크기로 소형화해 표준 랙 한 단에 2대를 탑재합니다. 복잡한 생산 라인과 칩 테스터의 설치 공간을 줄입니다.

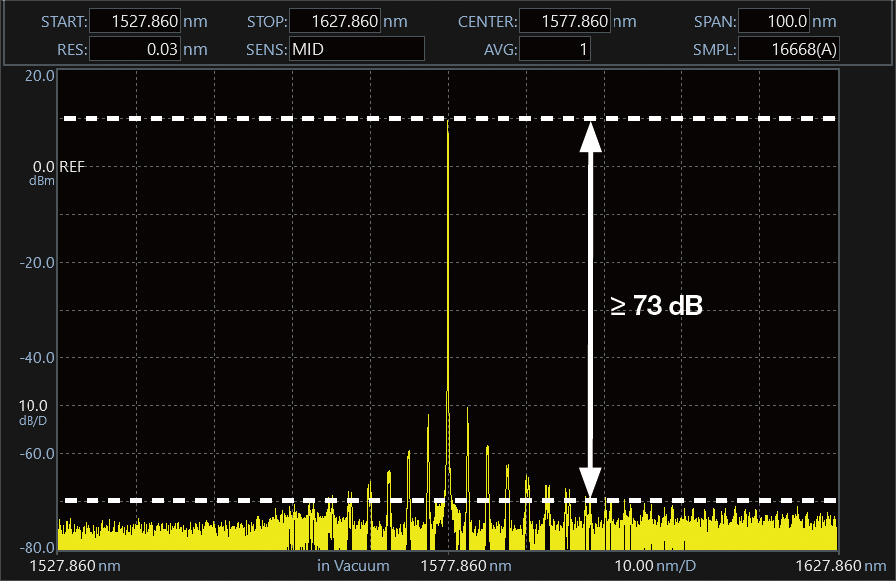

측정 용도에 따라 0.03nm(고성능 모델)에서 2nm까지 파장 분해능을 선택합니다. 고성능 모델은 73dB의 미광 억제 성능으로 높은 다이나믹 레인지 측정이 가능합니다.

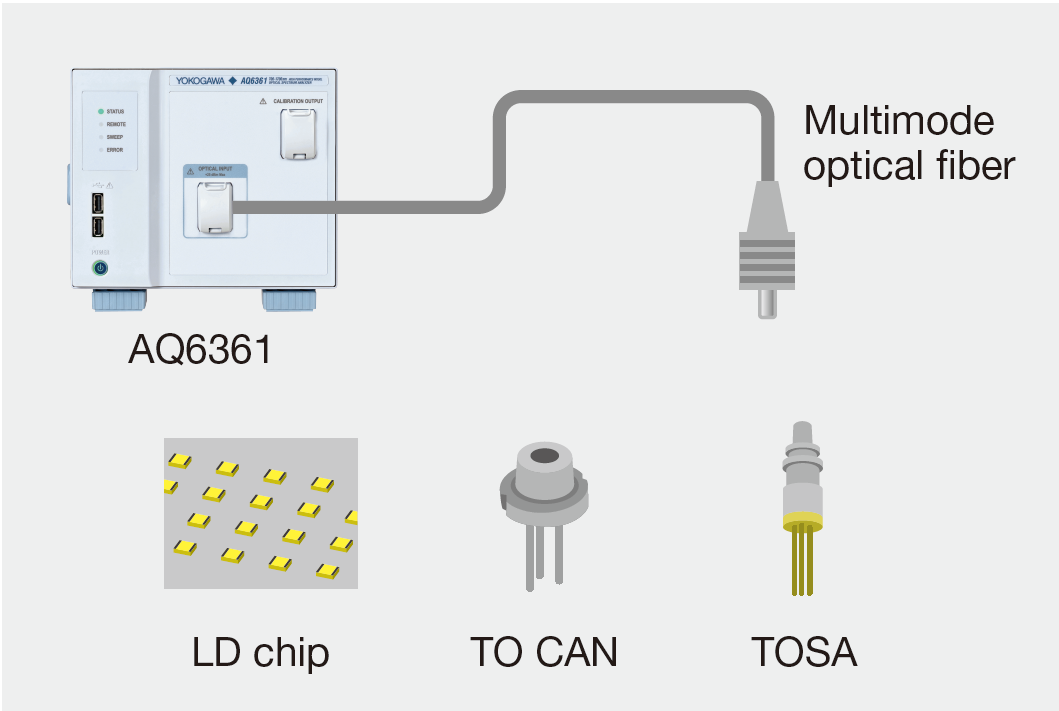

광 입력부의 프리 스페이스 구조로 싱글모드, 멀티모드, 대구경 광섬유와 PC, Angled PC 커넥터를 모두 사용할 수 있습니다. 웨이퍼, LD 칩, TOSA에서 나오는 레이저를 대구경 멀티모드 파이버로 효율적으로 받아 측정합니다.

사용 환경 변화에 따른 파장 오차를 자동 보정하는 파장 교정 기능을 탑재했습니다. 옵션의 파장 교정 광원을 내장하면 교정이 더 쉬워집니다.

SMSR, WDM(OSNR), DFB-LD, EDFA(Gain and NF), iTLA, 스펙트럼 폭 같은 해석 기능이 내장되어 있어 해석 프로그래밍이 필요 없습니다.

LD 칩, DFB-LD, ITLA, 광 트랜시버, 광 필터, WSS, EDFA, WDM 시스템의 평가와 검사에 적합합니다.

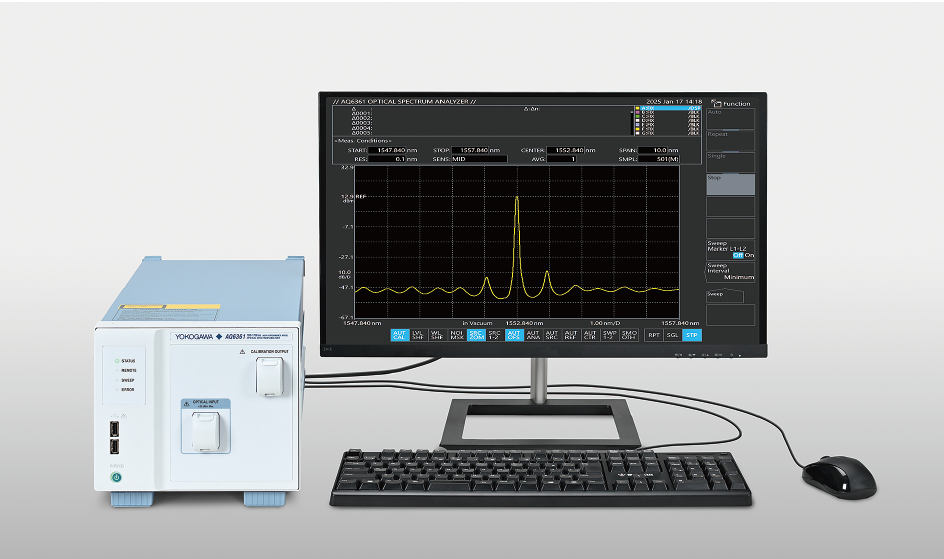

외부 모니터와 마우스를 연결해 현장에서 직접 조작합니다. 웹 서버 기능으로 네트워크에 연결된 본체를 소프트웨어 없이 원격 제어하고 모니터링합니다.

이더넷 포트와 GP-IB(옵션)를 갖췄으며 표준 원격 명령은 IEEE-488.2 호환 SCPI를 따릅니다. AQ6370/AQ6380 시리즈와 AQ6317 시리즈와도 호환되고 LabVIEW, MATLAB, Python으로 제어할 수 있습니다.

트리거 신호 입출력을 지원해 외부 신호에 동기한 측정과 스위프 상태 출력이 가능하며 Digital I/O로 다른 기기와 자동 제어를 구성합니다.

광 스펙트럼 강도에 따른 아날로그 전압을 출력해 안정성 시험에 활용합니다.

모델	표준 모델(-10), 고성능 모델(-20)
파장 범위	SW 타입 1200~1700nm / EW 타입 700~1700nm
파장 정확도	표준: ±0.02nm(1520~1580nm), ±0.04nm(1580~1620nm) / 고성능: ±0.02nm(1450~1620nm) / 전 범위 ±0.1nm
파장 분해능 설정	표준 0.05~2nm / 고성능 0.03~2nm
레벨 감도	SW 타입 -80dBm(1300~1620nm, TRAD HIGH2)
최대 입력 / 안전 입력	+20dBm (채널당) / +25dBm (총 입력)
레벨 정확도	±0.5dB (1310/1550nm, -20dBm 입력)
미광 억제비	73dB (고성능 모델)
적용 파이버	SM(9.5/125), MM(GI 50/125, GI 62.5/125, 대구경 최대 200um)
스윕 시간	NORM_AUTO 0.2초, NORMAL 0.5초, MID 1초, HIGH1 2.5초, HIGH2 10초 / RAPID1 0.2초(스팬 100nm)
인터페이스	이더넷, GP-IB(옵션), USB, VGA, 아날로그 출력, 트리거 입출력, Digital I/O
외형 / 질량	약 213(W) x 177(H) x 459(D)mm / 약 11kg
전원	100~240V AC, 50/60Hz, 100VA
워밍업 / 권장 교정 주기	최소 1시간 / 1년
