YOKOGAWA AQ6377E 광스펙트럼 분석기. 1900~5500nm 중적외, 73dB 측정 다이나믹 레인지, 파장 정확도 ±0.5nm, 초퍼·퍼지 기구 탑재. 가격 견적문의.

배송비

2,500원 / 주문시결제(선결제) 조건별배송

택배

방문 수령지 : 인천광역시 서구 보듬로 158 (블루텍) 공존동 624호

요꼬가와 YOKOGAWA · 광스펙트럼 분석기 (OSA)

AQ6377EOptical Spectrum Analyzer 1900 - 5500 nm

가스 센싱 같은 환경 계측과 의료 분야에 쓰이는 중적외 파장 영역(1900~5500nm)을 폭넓게 측정하는 장파장 대응 광스펙트럼 분석기입니다. 73dB의 넓은 측정 다이나믹 레인지와 고성능 초퍼, 퍼지 기구를 갖췄습니다.

1900~5500nm측정 파장 범위

0.2nm최소 분해능 설정

73dB측정 다이나믹 레인지

-60dBm레벨 감도 (2900~4500nm)

세계 최고 등급의 중적외 측정 성능

반도체 레이저와 파이버 레이저(가스 감지, 환경 측정, 의료용), 필터·FBG·특수 광섬유 같은 광 패시브 디바이스 평가에 적합합니다. 파장 정확도 ±0.5nm, 근접 다이나믹 레인지 50dB(Peak ±5nm)를 제공합니다.

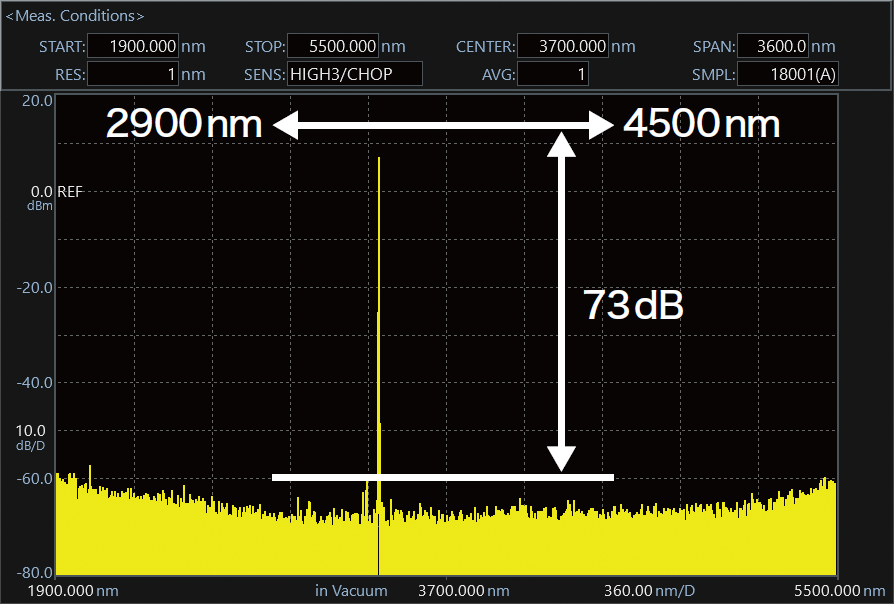

+13dBm에서 -60dBm까지 넓은 레벨에 걸친 스펙트럼을 한 번에 측정합니다. 3.39um HeNe 레이저 측정 예처럼 낮은 레벨 신호까지 확인할 수 있습니다.

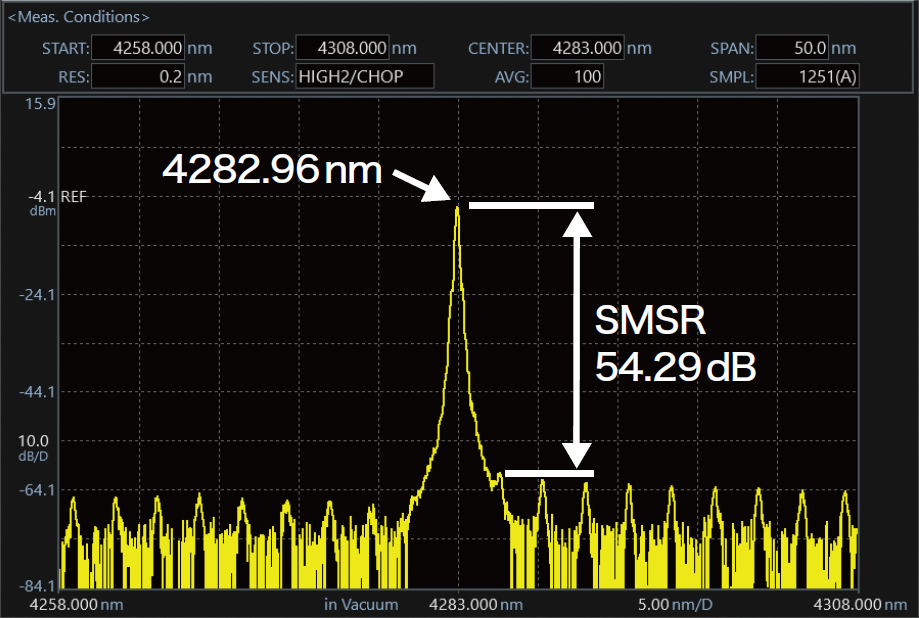

내장 더블패스 모노크로미터가 높은 근접 다이나믹 레인지를 제공해 ICL, QCL 같은 중적외 레이저의 스펙트럼 전체를 보고 SMSR 등 레이저 파라미터를 평가합니다.

측정 감도에 따라 자동으로 동작하며 계측기 내부의 적외선 방사 영향과 노이즈를 줄입니다. NORM/CHOP, MID/CHOP, HIGH1~3/CHOP 감도 설정을 지원합니다.

다양한 펄스 폭과 반복 주파수를 갖는 펄스 광을 측정합니다.

후면 급배기구로 질소 등 퍼지 가스를 연속 공급해 수증기와 이산화탄소의 광 흡수가 측정에 미치는 영향을 줄입니다.

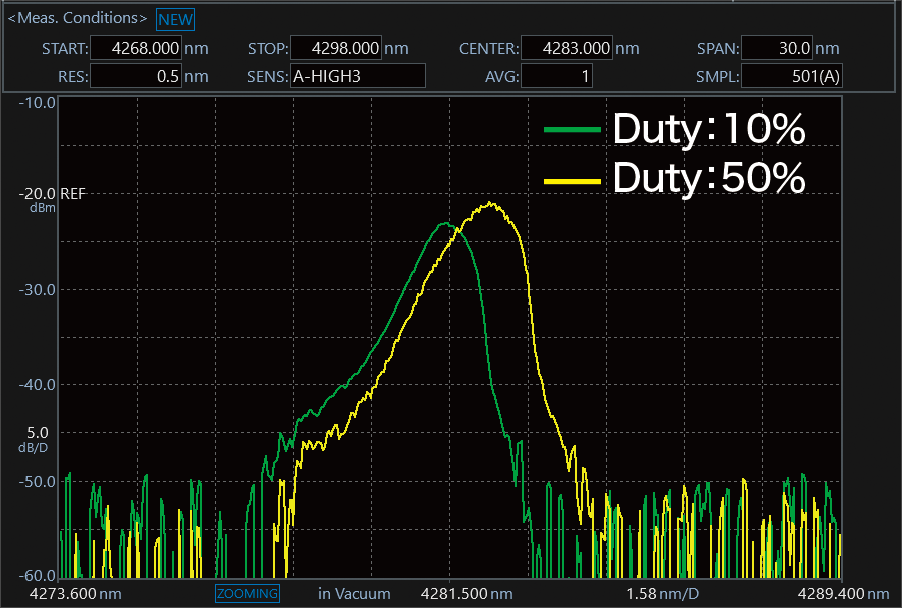

듀티가 다른 펄스 광의 스펙트럼을 측정하고 비교합니다. 펄스 광의 반복 주파수 1kHz 조건의 ICL 측정 예가 카탈로그에 수록되어 있습니다.

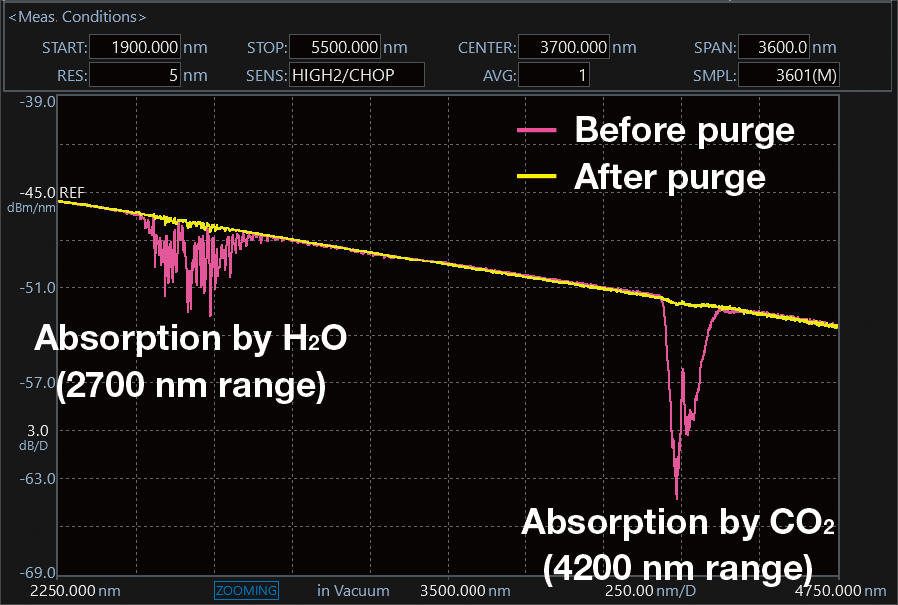

퍼지 가스를 약 10분 공급하면 2700nm 부근의 H2O 흡수와 4200nm 부근의 CO2 흡수 영향이 줄어드는 것을 확인할 수 있습니다.

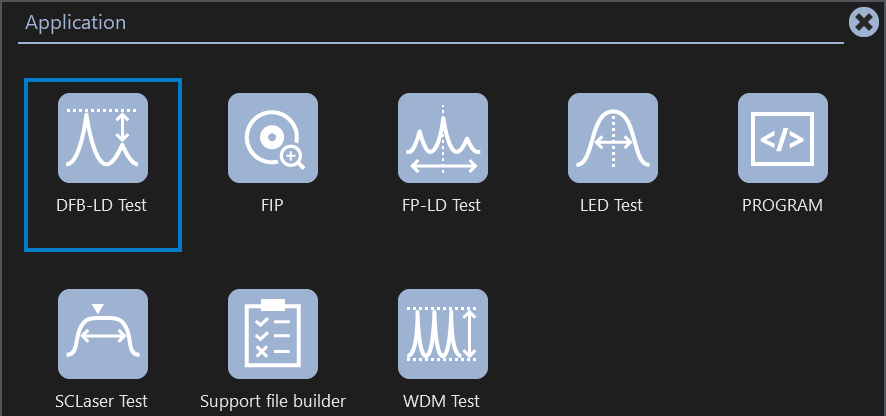

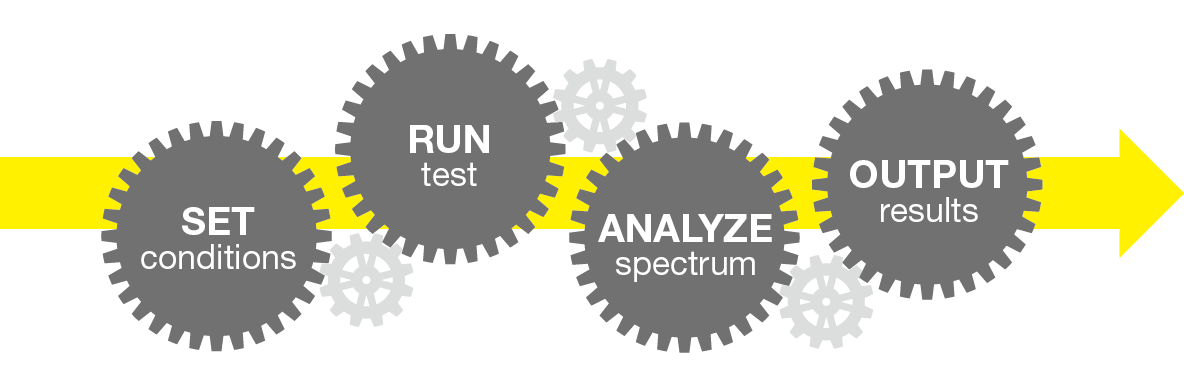

측정 조건 설정부터 분석 결과 출력까지 측정 대상 디바이스(DUT)에 맞춘 사용자 인터페이스를 제공합니다. WDM, DFB-LD, FP-LD 테스트 앱이 기본 설치되어 있습니다.

독립 트레이스 7개와 스펙트럼 폭, WDM(OSNR), DFB-LD, FP-LD, LED, SMSR, 광 파워, 필터 해석 등을 지원합니다. 프로그램 기능으로 여러 분석을 자동 수행합니다.

SCPI 호환 명령(표준)과 AQ6317 시리즈 명령을 지원하고 LabVIEW 드라이버를 제공합니다. GP-IB, 이더넷, USB로 자동 테스트 시스템을 구축합니다.

파장 범위	1900 ~ 5500 nm
스팬	1.0nm ~ 3600nm (Full span), 0nm
파장 정확도	±0.5nm (전 범위)
파장 분해능 설정	0.2, 0.5, 1, 2, 5 nm
레벨 감도(Typical)	-40dBm (1900~2200nm) / -50dBm (2200~2900nm) / -60dBm (2900~4500nm)
측정 다이나믹 레인지	73dB (2900~4500nm, HIGH3/CHOP)
최대 입력 / 안전 입력	+13dBm (채널당) / +20dBm (총 입력)
레벨 정확도	±2.0dB (2000nm, -10dBm 입력)
적용 파이버	SM, MM (대구경 최대 400um), 광 커넥터 FC 타입 고정
샘플링 수	101 ~ 200001, AUTO (최소 샘플링 분해능 0.010nm)
워밍업	최소 2시간 (워밍업 후 내장 광원으로 광축 조정 필요)
인터페이스	GP-IB, 이더넷, USB, VGA 출력, 아날로그 출력, 트리거 입출력
