SMART920 GX70SM920MHz Wireless Data Acquisition Unit
배선이 어렵거나 공사 비용이 큰 곳에 측정 지점을 추가하는 무선 데이터 수집 솔루션입니다. 배터리로 구동하는 무선 입력 유닛 GX70SM이 SMARTDAC+ 레코더(GX20, GP20, GM10)에 측정 데이터를 무선으로 보냅니다.
배선 없이 늘리는 측정 지점
쉽게 닿을 수 없는 곳에 측정 지점을 추가해야 하거나 배선 공사 비용이 많이 들 때 SMART920 무선 솔루션을 권장합니다. 무선 LAN에서 흔히 쓰는 2.4GHz보다 먼 거리까지 통신하며, 장애물이 많은 환경에서도 신호가 잘 도달하도록 설계되었습니다.
SMART920 카탈로그 보기자료실에서 다운로드 ▶안정적인 무선 통신

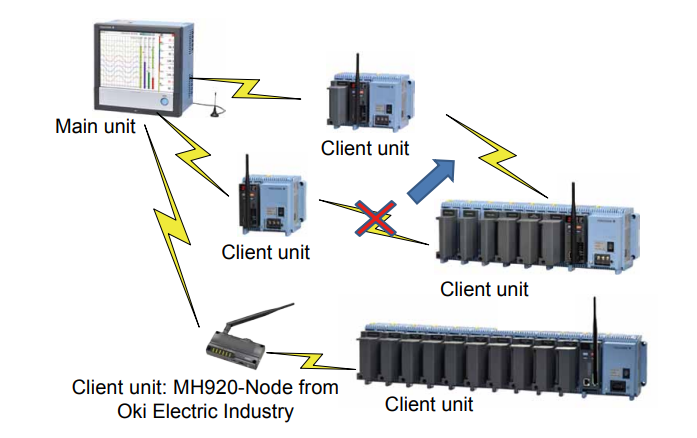

마스터와 슬레이브 구성
사무실의 마스터 유닛이 현장 곳곳에 분산 설치한 슬레이브 유닛의 데이터를 무선으로 모읍니다. 제품 간 거리는 700m이고 최대 16Hop까지 중계해 약 11km까지 확장합니다.

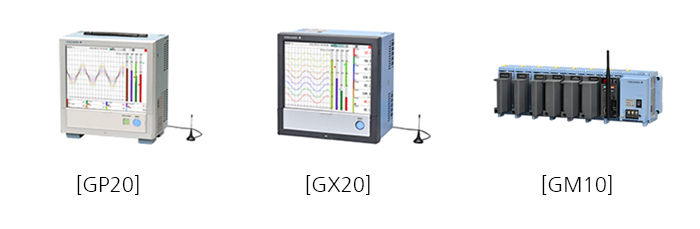

마스터 유닛
GP20, GX20, GM10을 마스터로 사용합니다. GM10은 /CM3 옵션이 필요하며 무선 기능은 국내 사용 기준입니다.

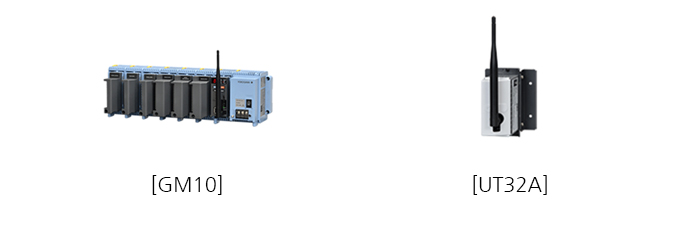

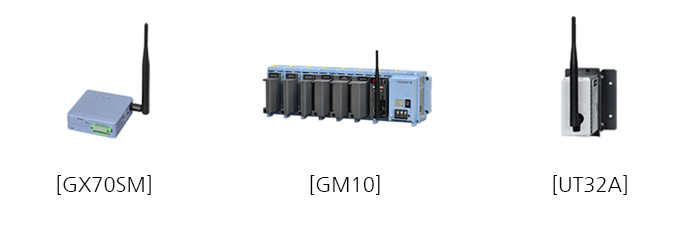

슬레이브 유닛
GM10(/CS3 옵션)과 UT32A 같은 제품도 슬레이브로 연결합니다.
GX70SM 무선 입력 유닛
배터리로 구동하는 GX70SM을 계측 지점 가까이에 두고 값을 무선으로 보냅니다.
GX70SM 무선 입력 유닛
2채널 범용 입력 · 습도 센서(/RH)
2채널 범용 입력(채널 간 절연, 스캐너 방식)을 지원합니다. 습도 센서 1채널 내장 옵션(/RH)과 데이터 백업 강화 옵션(/DB)이 있습니다. 배터리는 포함되어 있지 않으니 별도로 준비해 주세요(권장 제조사: 파나소닉).
안테나
슬리브 안테나(A1061ER)와 루프톱 안테나(A1062ER)를 설치 환경에 맞게 선택합니다.
21 CFR Part 11 대응
마스터로 쓰는 SMARTDAC+ 레코더의 21 CFR Part 11 대응 기능으로 식품·제약 제조 현장의 데이터 관리 요구에도 대응합니다.
활용 사례

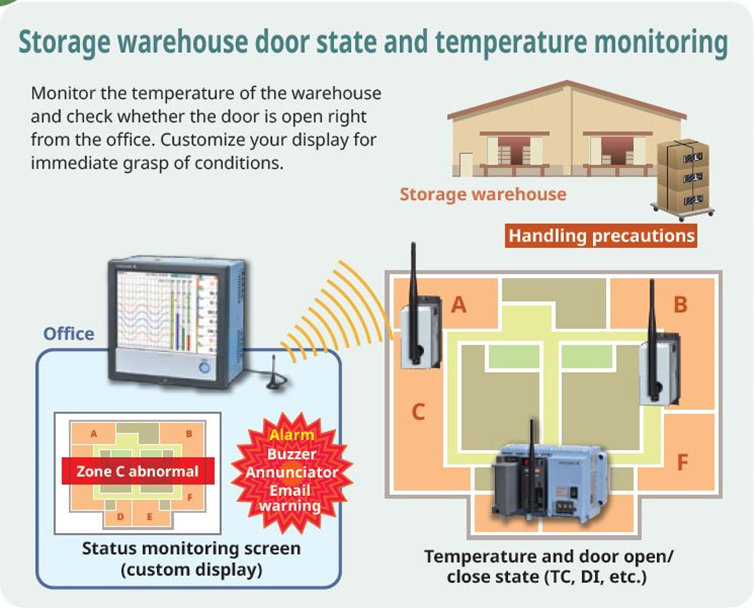

창고 온도 · 문 상태 감시
창고의 온도와 문 열림 상태를 사무실에서 원격 확인하고 이상 구역에 알람을 냅니다.

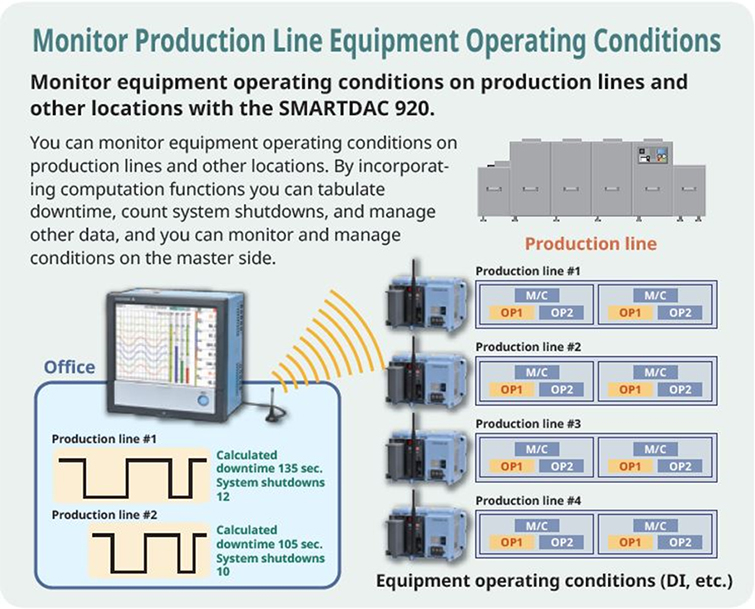

생산 라인 가동 감시
생산 라인 설비의 가동 상태를 집계해 비가동 시간과 정지 횟수를 관리합니다.

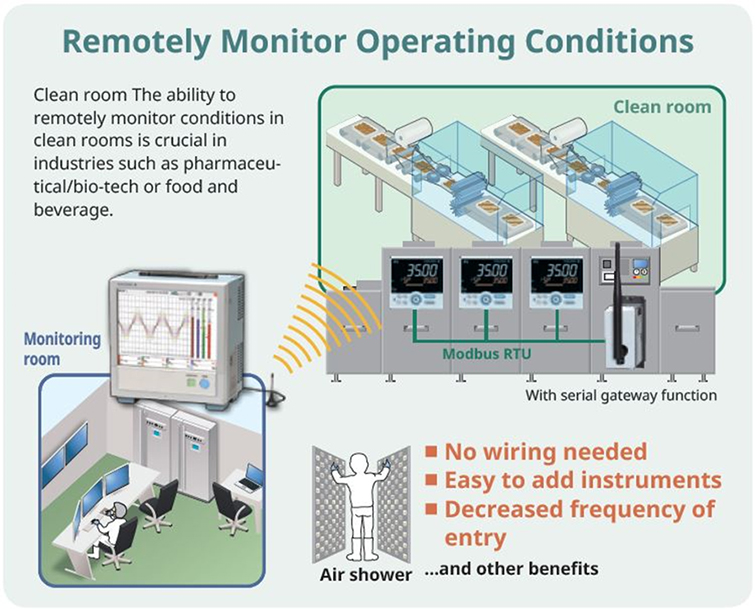

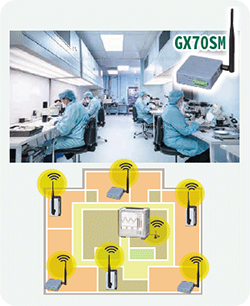

클린룸 원격 감시
클린룸의 운전 상태를 배선 없이 원격으로 감시합니다. 계기를 쉽게 추가하고 출입 빈도를 줄입니다.

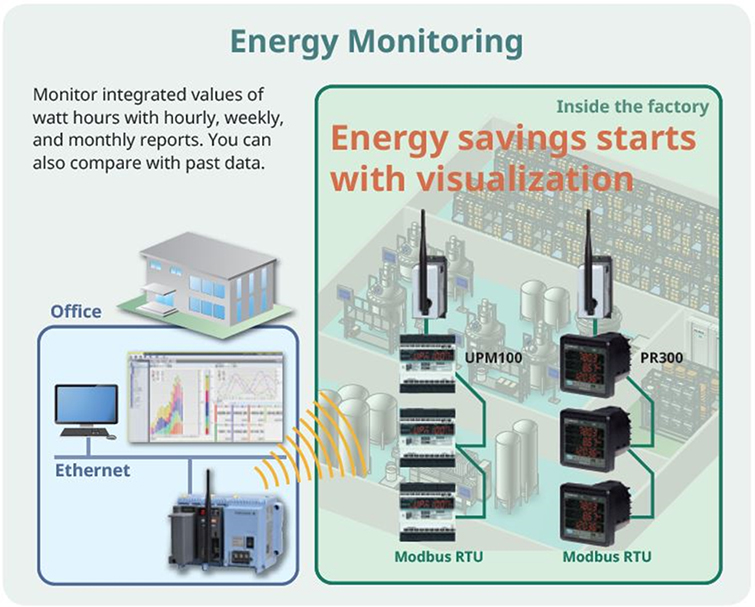

에너지 모니터링
전력량 적산값을 시간별·주별·월별로 확인하고 과거 데이터와 비교해 에너지 절감을 시각화합니다.
분산 설치
넓은 시설 곳곳에 무선 유닛을 배치해 배선 공사를 줄입니다.

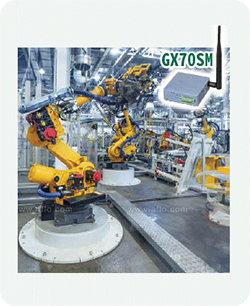

제조 설비 모니터링
공장 설비와 로봇 라인 주변에 설치해 상태를 감시합니다.
주요 사양
| 모델 | GX70SM 무선 입력 유닛 (-2 2채널 / -L0 범용 입력 스캐너 방식 / -C 클램프 단자 / K 한국 KC 마크) |
|---|---|
| 무선 방식 | 920MHz 대역 (한국 내 사용), 제품 간 거리 700m, 최대 16Hop (약 11km) |
| 전원 | 배터리 구동 (배터리 별도 준비) |
| 옵션 | /RH 습도 센서 1채널 내장, /DB 데이터 백업 강화 |
| 연결 가능 마스터 | SMARTDAC+ GX20, GP20, GM10 (GM10은 /CM3 마스터, /CS3 슬레이브 옵션) |
| 기본 구성품 | 매뉴얼, 자석, 나사 |
| 안테나 | A1061ER 슬리브 안테나, A1062ER 루프톱 안테나 (별매) |
무선 통신 옵션은 국내(대한민국) 사용 전용입니다. 상세 사양은 카탈로그와 사용자 매뉴얼을 참고하세요.
옵션 · 액세서리 및 납기 안내 · 본체 가격은 GX70SM 기본 사양(2채널 범용 입력, 클램프 단자, KC 마크) 기준입니다. 배터리는 포함되어 있지 않습니다. 습도 센서(/RH), 데이터 백업 강화(/DB), 안테나는 아래 추가상품에서 선택해 함께 주문하세요. 마스터로 사용하는 GX20, GP20, GM10 레코더는 각 제품 페이지를 참고하세요. 납기는 주문생산품 약 6주입니다.
