GM10Data Acquisition System SMARTDAC+ GM
확장성이 뛰어난 모듈식 블록 I/O 데이터 수집 시스템이자 데이터 로깅 플랫폼입니다. 설치와 유지보수가 쉽고 프로그래밍이 필요 없으며, 웹 브라우저와 블루투스로 원격 설정과 모니터링을 지원합니다.

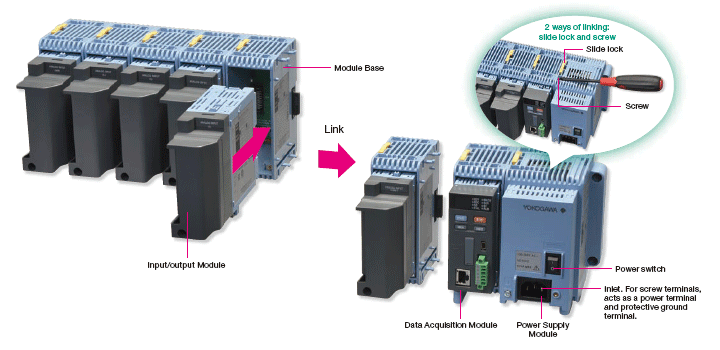

필요한 채널 수만큼
탈착으로 늘리는 모듈식 로거
DC 전압, 열전대(TC), RTD, 접점 입력부터 전류 출력, 디지털 입출력, 펄스 입력, PID 제어까지 모듈을 끼워 맞추는 것만으로 시스템을 구성합니다. 광범위한 통신 프로토콜로 기존 네트워크 구조와도 잘 맞습니다.
GM10 카탈로그 · 일반 사양서 · PROFINET 카탈로그 (PDF) 보기자료실에서 다운로드 ▶GM10의 강점
설치부터 확장, 배선까지 현장 작업을 줄이는 구조입니다.

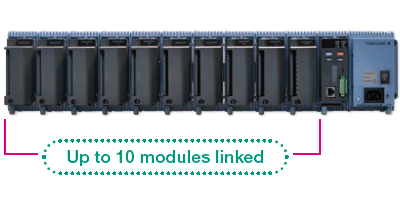

최대 10개 모듈 연결
메인 유닛에 입출력 모듈을 최대 10개까지 연결합니다. 필요한 채널 수만큼만 구성하고 나중에 모듈을 추가해 확장합니다.

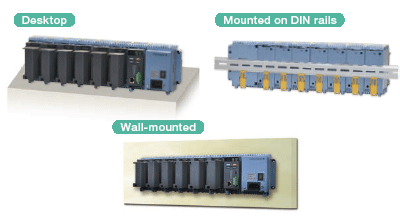

데스크톱 · DIN 레일 · 벽걸이
독립형 데스크톱, DIN 레일 장착, 나사로 거는 벽걸이 형태로 설치합니다. 제어반과 현장 설비 어디든 맞춰 설치합니다.

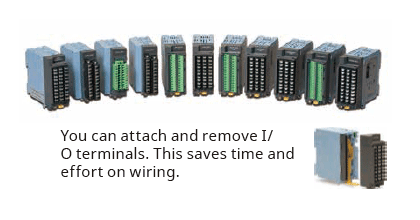

탈착 단자 구조
I/O 단자를 떼었다 붙일 수 있어 배선 작업 시간과 수고를 줄입니다. 모듈 교체와 유지보수도 쉽습니다.

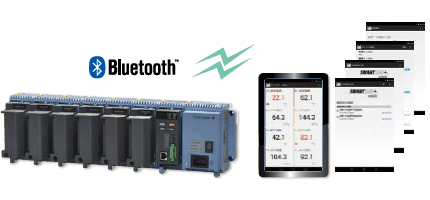

블루투스 접속
블루투스(/C8 옵션)로 스마트폰과 태블릿을 연결해 설정하고 모니터링합니다. 모바일 애플리케이션을 지원합니다.

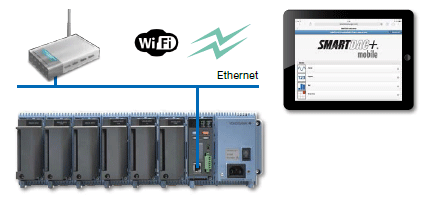

웹 기반 모니터링
웹 서버 기능으로 PC, 태블릿 브라우저에서 실시간 데이터를 확인합니다. 별도 프로그램 설치 없이 원격으로 설정합니다.

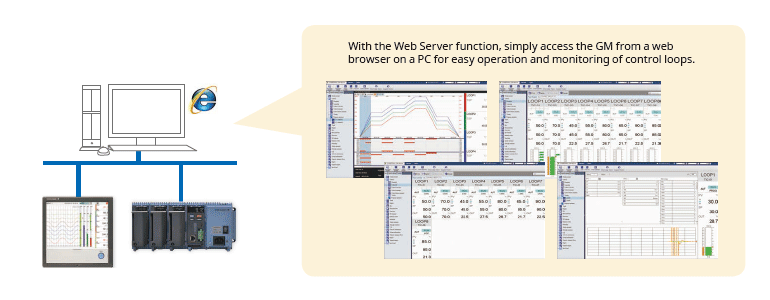

실시간 웹 감시
웹 서버에 접속해 파형, 값, 알람 상태를 감시하고 제어 루프도 조작합니다.
멀티 유닛 구성 · 원격 설치
여러 대의 GM을 LAN 케이블로 이어 하나의 시스템으로 사용합니다.

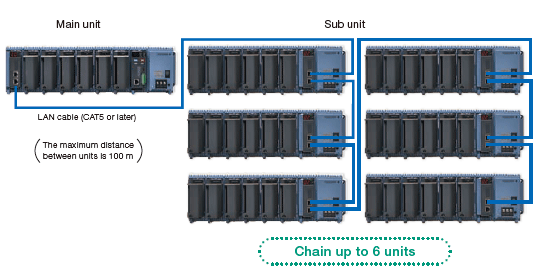

최대 6대 체인 연결
메인 유닛에 서브 유닛을 연결해 최대 6대까지 확장합니다. 유닛 사이 거리는 LAN 케이블(CAT5e 이상) 기준 최대 100m입니다.

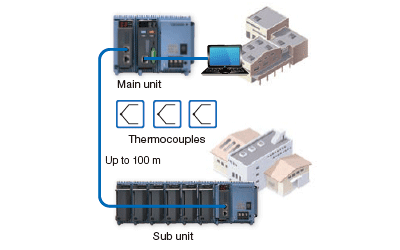

분산 설치 · 배선 절감
측정 지점 가까이에 서브 유닛을 두고 LAN 케이블로 연결해 열전대 연장 배선을 줄입니다.
소프트웨어와 설정

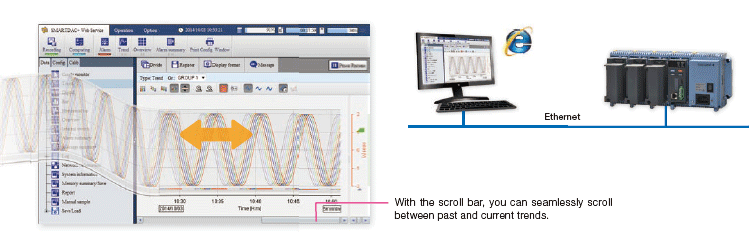

파형 뷰어
스크롤 바로 과거 데이터와 현재 데이터를 자유롭게 오가며 파형을 확인합니다.

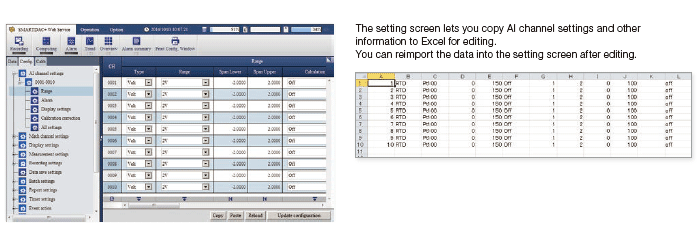

채널 설정 편집
채널별 설정을 표 형식으로 한눈에 보며 편집하고, 엑셀 데이터를 붙여 넣어 설정합니다.

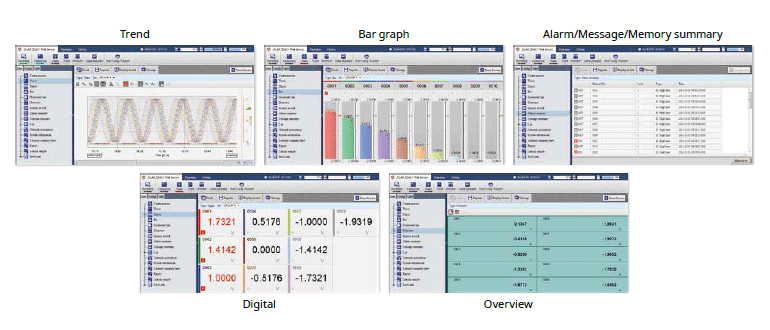

다양한 표시 화면
트렌드, 바 그래프, 알람과 메시지, 디지털, 개요 화면으로 측정 상태를 보여 줍니다.
어디서나 쓰는 데이터 수집
환경 시험
-20°C에서 60°C까지 온도 변화가 큰 환경 시험에서 안정적으로 측정합니다.

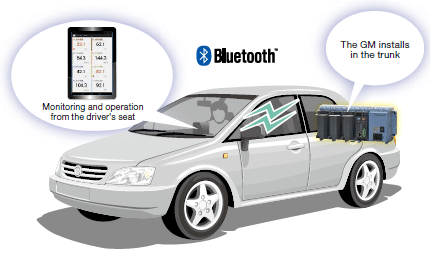

차량 실차 시험
12~28VDC 전원(GM90PS 전원 모듈 DC 타입)으로 차량에서 실차 시험을 합니다. 운전석에서 블루투스로 상태를 확인합니다.

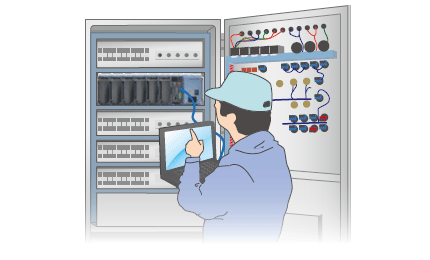

제어반 설치
제어반 내부에 설치해 설비 상태를 기록하고, 현장에서 태블릿으로 바로 확인합니다.

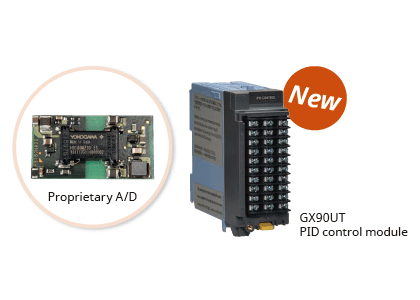

신제품 입력 · 제어 모듈

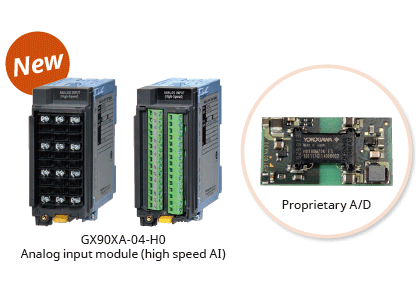

GX90XA-04-H0 고속 AI
DC 전압, DC 전류, 열전대, RTD, 접점 입력을 고속으로 측정하는 4채널 모듈입니다. 독자 개발 A/D 변환기를 탑재했습니다.
GX90UT PID 제어 모듈
2루프 PID 제어를 수행합니다. 시스템당 최대 20루프까지 PID와 프로그램 제어(/PG)를 합니다.
실용 기능

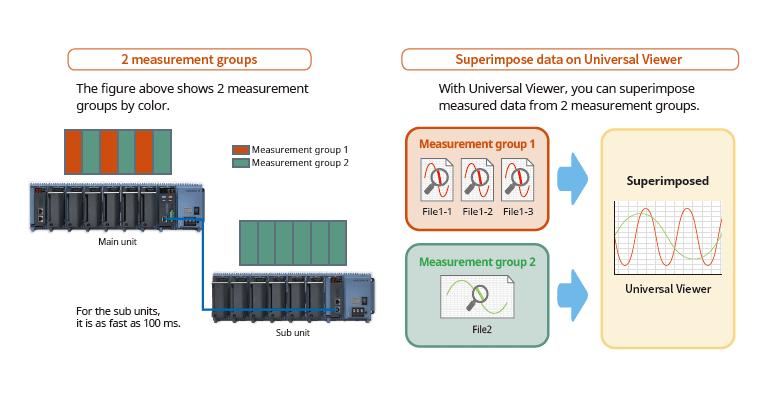

듀얼 인터벌 측정
한 대의 GM에 서로 다른 스캔 인터벌 2개를 설정합니다. 측정 그룹별로 색을 나누어 구분하고 뷰어에서 겹쳐서 비교합니다.

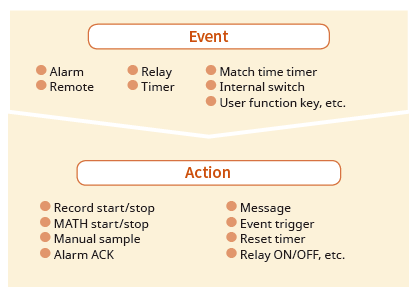

이벤트 · 액션
알람, 릴레이, 타이머, 원격 입력 등을 조건으로 기록 시작·정지, 연산 시작·정지, 메시지, 이벤트 트리거, 릴레이 ON/OFF 같은 동작을 실행합니다.

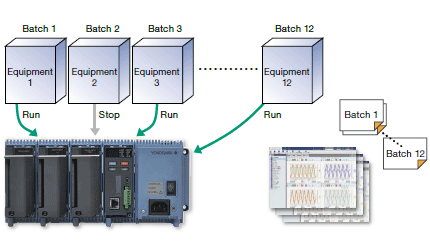

멀티 배치 (/BT)
사전에 정한 채널 그룹별로 기록을 따로 시작·정지해 데이터 파일을 분리합니다.

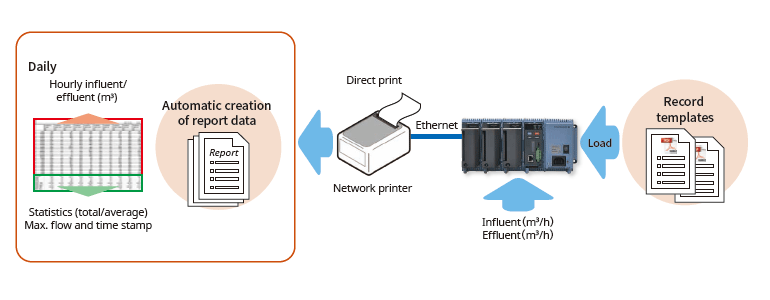

리포트 · 연산 (/MT)
연산 기능과 리포트 기능으로 일 단위, 시간 단위 통계 리포트를 자동으로 만들고 프린터로 출력합니다.
폭넓은 통신 · 연동
이더넷과 RS-422/485 통신으로 PLC, 컨트롤러, 상위 시스템과 연결합니다.

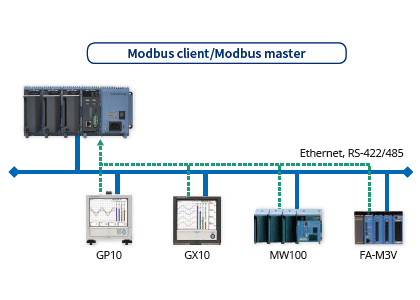

Modbus 클라이언트/마스터
Modbus 마스터로 다른 계측기의 데이터를 읽어 들입니다.

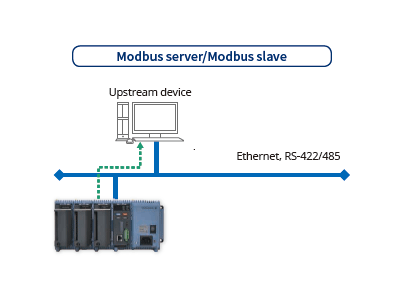

Modbus 서버/슬레이브
상위 장치가 GM의 측정 데이터를 Modbus로 읽습니다.

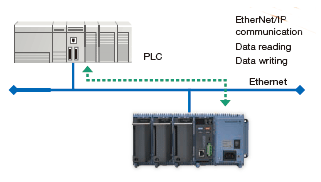

EtherNet/IP (/E1)
PLC와 이더넷으로 데이터를 읽고 씁니다.

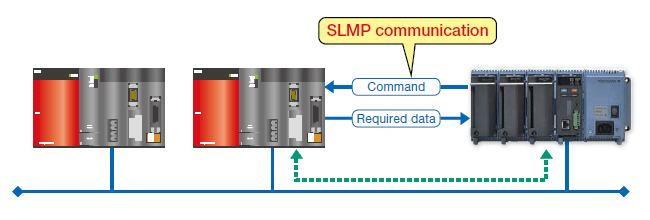

SLMP 통신 (/E4)
미쓰비시 PLC와 시퀀스 프로그램 없이 SLMP로 연결합니다.

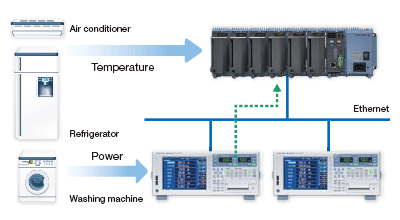

설비 데이터 수집
에어컨, 냉장고, 전력 측정기 등 다양한 설비 데이터를 이더넷으로 통합 수집합니다.

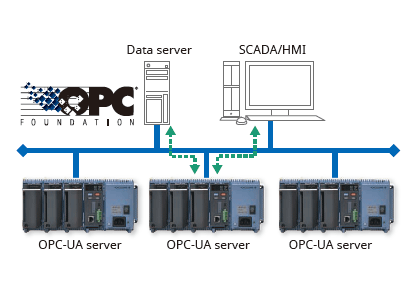

OPC-UA 서버 (/E3)
OPC-UA 클라이언트로 상위 시스템이 접속해 GM의 기록 데이터를 읽습니다.

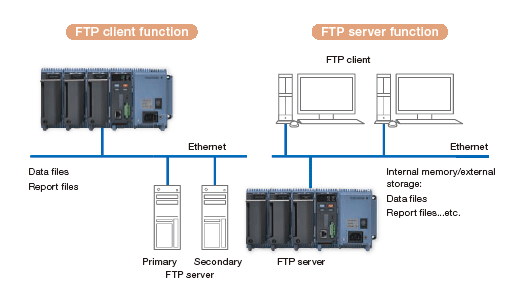

FTP 기능
FTP 클라이언트로 데이터와 리포트 파일을 서버로 보내고, FTP 서버로 외부에서 파일을 가져갑니다.

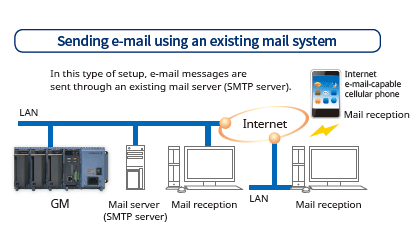

이메일 알림
기존 SMTP 메일 서버로 알람 메일을 PC와 휴대폰으로 보냅니다.

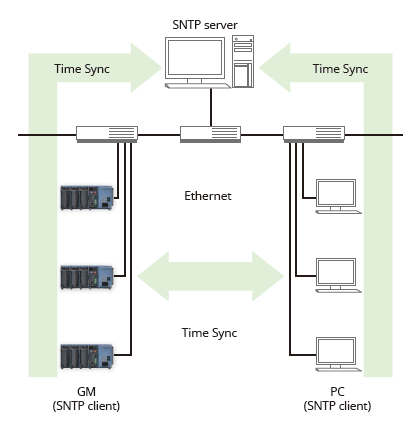

시각 동기
SNTP 클라이언트로 네트워크 시각 서버에 맞춰 시계를 동기합니다.
데이터 신뢰성 · 보안

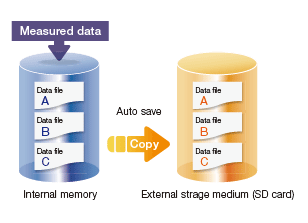

안전한 데이터 저장
내부 메모리의 데이터 파일을 외부 매체(SD 카드)에 자동으로 복사해 보존합니다.

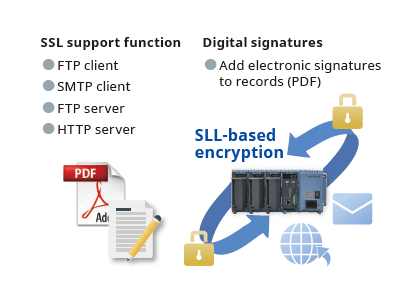

SSL · 전자 서명
FTP, SMTP, HTTP 서버에 SSL 암호화를 지원하고 PDF 리포트에 전자 서명을 추가합니다.
21 CFR Part 11 대응
미국 FDA 21 CFR Part 11(식품·제약 제조)에 대응하는 기능을 옵션으로 지원합니다.
안전 규격
UL61010-1, UL61010-2-030(CSA NRTL/C) 규격, CE, KC 마크를 표기합니다. 세부 적합 규격은 카탈로그를 참고하세요.
활용 사례

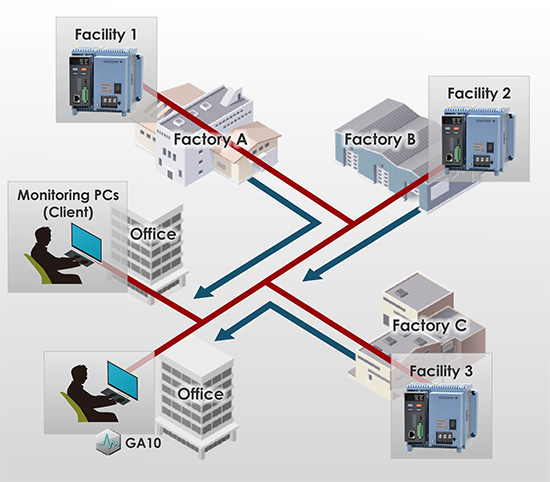

다점 설비 감시
여러 시설에 설치한 GM의 데이터를 네트워크로 모아 사무실에서 한꺼번에 감시합니다.

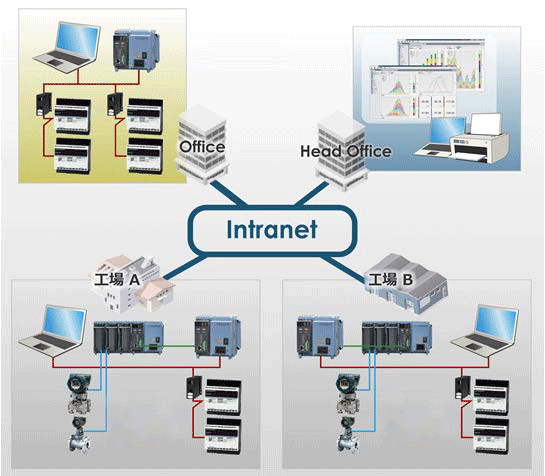

사내 네트워크 연동
인트라넷으로 GM과 관리 PC를 연결해 데이터를 공유합니다.

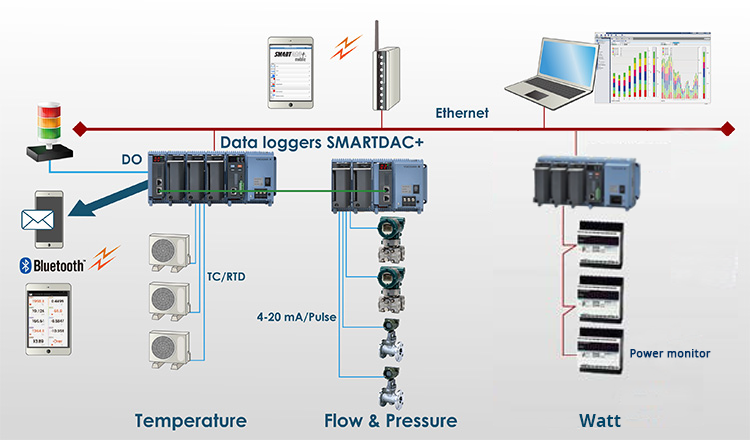

온도 · 압력 · 전력 측정
온도, 유량, 압력, 전력 등 다양한 신호를 GM으로 모아 계측합니다.

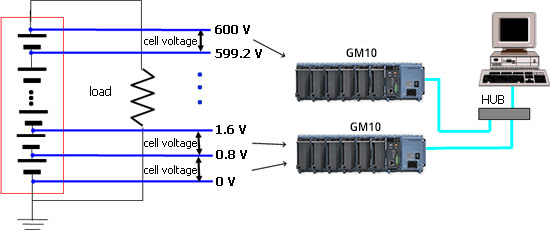

배터리 셀 전압 측정
고내전압 AI 모듈(GX90XA-10-V1)로 최대 동상 모드 전압 600V까지 셀 전압을 측정합니다.

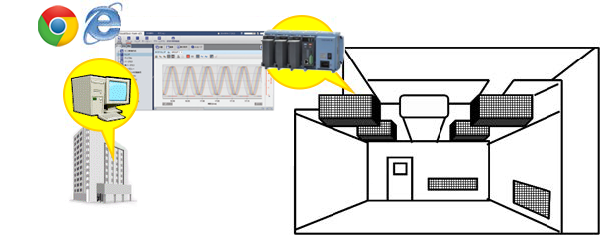

설비 감시
웹 브라우저로 건물 설비의 측정 화면을 실시간으로 확인합니다.
주요 사양
| 본체 타입 | -1 표준 (최대 100채널) · -2 대용량 메모리 (최대 500채널) |
|---|---|
| 시스템 채널 | 시스템당 최대 420채널, 최대 6대 연결 (유닛 간 최대 100m) |
| 입출력 모듈 | GX90XA 아날로그 입력(10ch 범용, 4ch 고속, 6ch 4선식 RTD, 고내전압), GX90YA 아날로그 출력, GX90XD 디지털 입력, GX90YD 디지털 출력, GX90WD 디지털 입출력, GX90XP 펄스 입력, GX90UT PID 제어 |
| 전원 | GM90PS 전원 모듈: 100~240V AC 또는 12~28V DC |
| 인터페이스 | 이더넷 10BASE-T/100BASE-TX, USB 2.0, SD 카드 슬롯, RS-422/485(/C3), 블루투스(/C8) |
| 통신 프로토콜 | Modbus 마스터/슬레이브, EtherNet/IP(/E1), WT 통신(/E2), OPC-UA 서버(/E3), SLMP(/E4) |
| PID 제어 | PID와 프로그램 제어(/PG) 시스템당 최대 20루프, 셋 포인트 프로그램 최대 99 패턴 |
| 기능 옵션 | /AH 항공우주 열처리, /AS 고급 보안, /BT 멀티 배치, /MT 연산과 리포트, /MC 통신 채널, /LG 로그 스케일, /WH 적산 바 그래프, /CM3 · /CS3 920MHz 무선 |
| 규격 | FDA 21 CFR Part 11 대응(옵션), UL/CSA, CE, KC |
모듈별 상세 사양과 호환 정보는 카탈로그와 일반 사양서를 참고하세요. 표시한 세부 사양은 카탈로그 기준입니다.
옵션 · 모듈 및 납기 안내 · GM10 본체에는 전원 모듈, 모듈 베이스, 입력 모듈이 포함되지 않으니 아래 추가상품에서 필요한 품목을 함께 선택해 주세요. 본체 가격은 표준 타입(-1) 기준이며 대용량 메모리 타입(-2)은 추가상품에서 선택합니다. 아날로그 입력 모듈은 모듈 타입(-C1, -U2, -T1, -H0, -R1, -V1, -L1)과 단자 형식을 주문 시 알려 주세요. 가격표에 없는 타입 가산 항목은 견적으로 안내합니다. 납기는 주문생산품 약 6주입니다.
