DLM5000DLM5034 · 5054 · 5038 · 5058
1대로 아날로그 8채널과 로직 32비트를 측정하고, 2대를 연결하면 16채널까지 동기 측정하는 오실로스코프입니다. 2.5GS/s 샘플링, 최대 500M 포인트 메모리, 12.1인치 XGA 터치 스크린으로 임베디드 시스템과 모터 제어 회로 디버그에 쓰기 좋습니다.
2대분의 오실로스코프를
1대로 해결하는 다채널 모델
DLM4000의 기능과 조작성을 계승하면서 입력단을 새로 설계해 노이즈를 낮추고 감도를 높였습니다. 터치 패널과 2대 동기로 채널을 늘리는 기능까지 갖춘 최신 모델이며 새로 4채널 모델도 선택할 수 있습니다.
DLM5000 카탈로그 (PDF) 보기자료실에서 다운로드 ▶DLM5000의 강점
다채널, 대화면, 슬림한 설계를 한 대에 담았습니다.

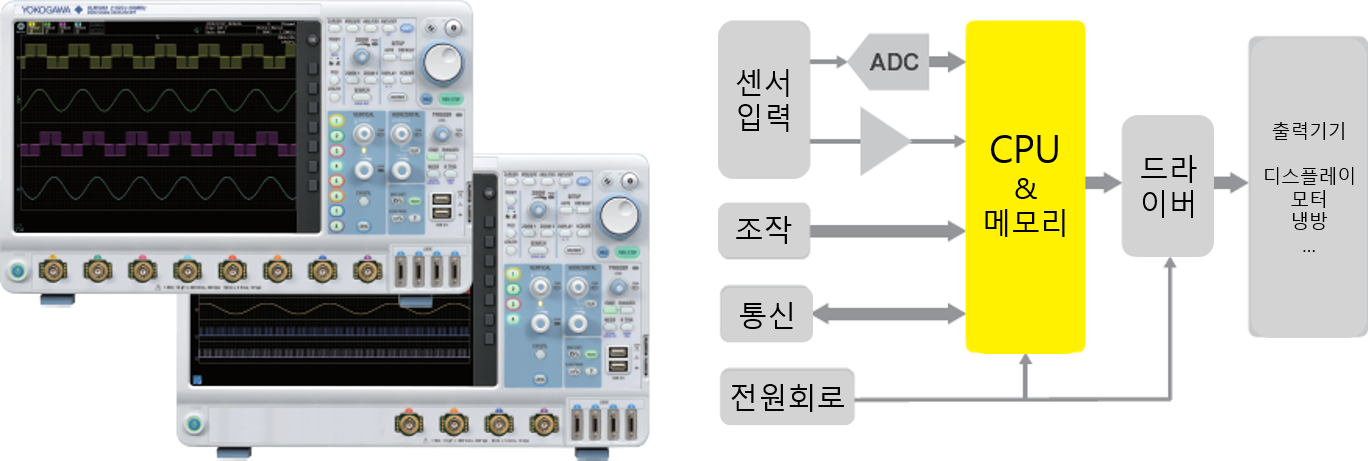

아날로그 8ch + 로직 32bit
센서 신호나 앰프 입출력은 아날로그 채널로, 직렬 병렬 버스 신호는 로직 채널로 측정하므로 임베디드 시스템 디버그를 1대로 끝낼 수 있습니다. 4채널 모델도 선택할 수 있습니다.

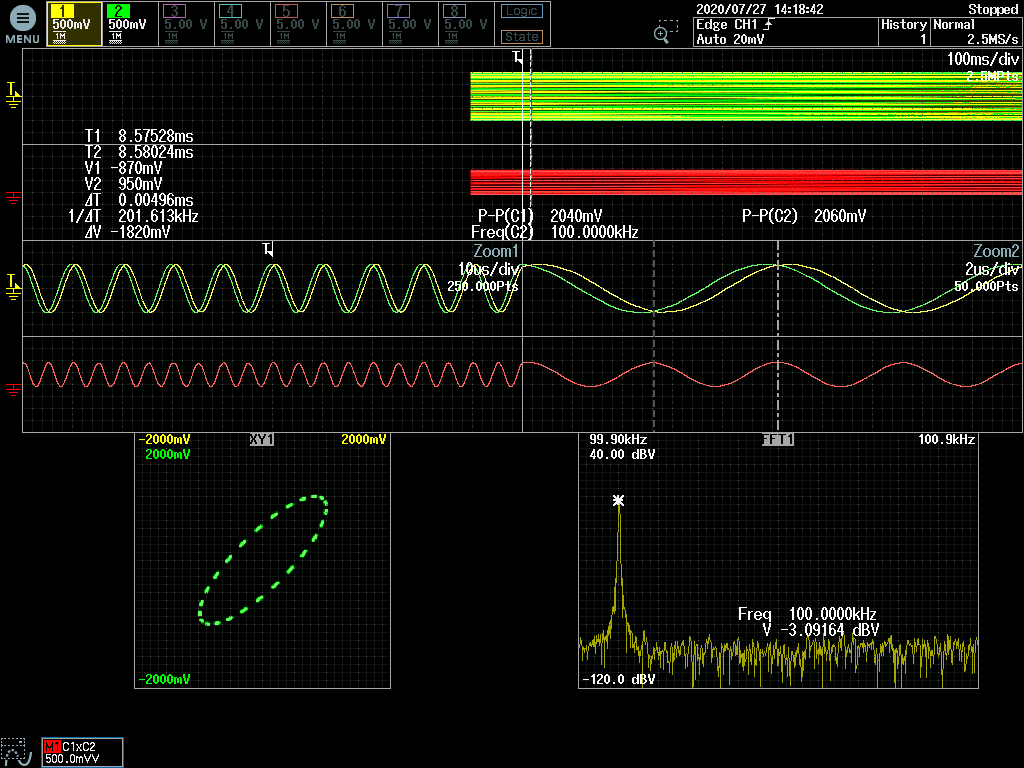

12.1인치 XGA 터치 스크린
8채널의 아날로그 신호를 자세히 관측하고 파라미터, 줌 화면, X-Y 표시, FFT 해석 결과 같은 디버그에 쓸 정보를 한 번에 표시합니다.

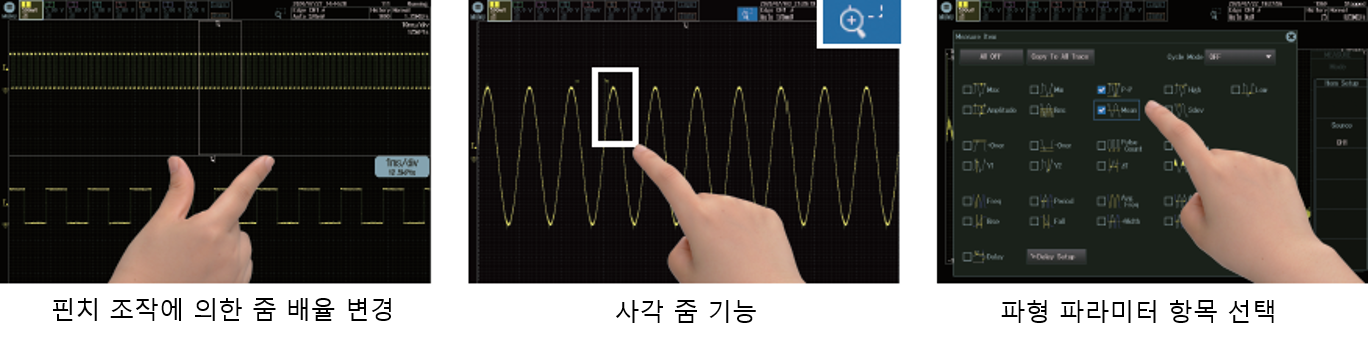

편안한 터치 조작
파형 위치 이동, 스케일 변경, 커서 이동을 터치로 하고 손가락으로 영역을 지정하는 사각 줌으로 간단히 확대합니다. 선택 항목도 직접 터치합니다.
2.5GS/s · 최대 500M 포인트
8채널 동시에 최대 2.5GS/s로 샘플링하고 긴 메모리로 샘플 속도를 떨어뜨리지 않고 오래 측정합니다.
약 18초 고속 기동
전원을 켜고 파형이 표시되기까지 약 18초로 바로 측정을 시작할 수 있습니다.
깊이 180mm 슬림 본체
약 7.3kg의 슬림형 경량 디자인으로 작업대 공간을 적게 차지하고 운반도 쉽습니다.
들고 다니기 쉬운 크기
다채널 입력과 대화면을 갖췄으면서도 깊이 180mm, 무게 약 7.3kg으로 실험실 안팎을 쉽게 옮길 수 있습니다.
이런 현장에서 활약합니다

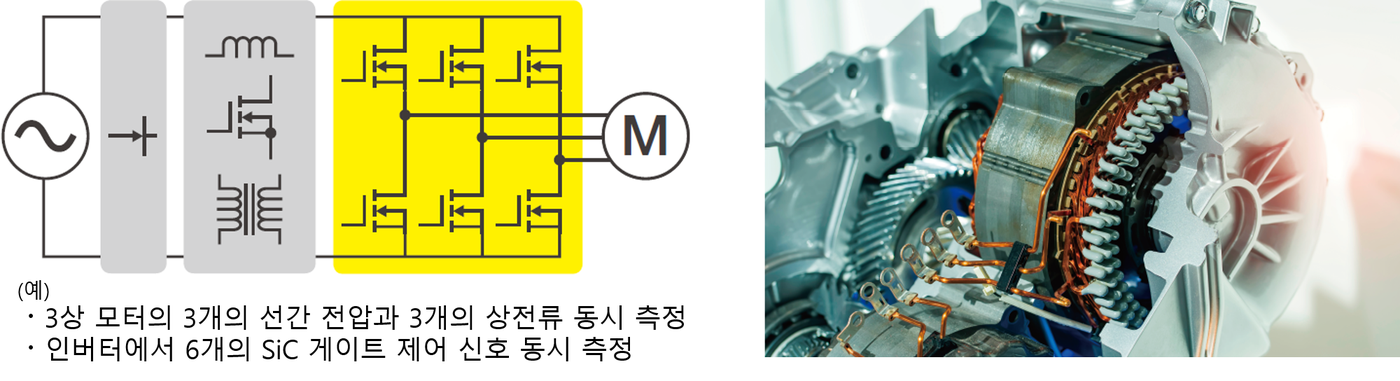

모터 · 인버터 회로 개발
3상 모터의 상간 전압과 3상 전류, 인버터 6개 스위치의 게이트 신호를 8채널로 한 번에 측정합니다.

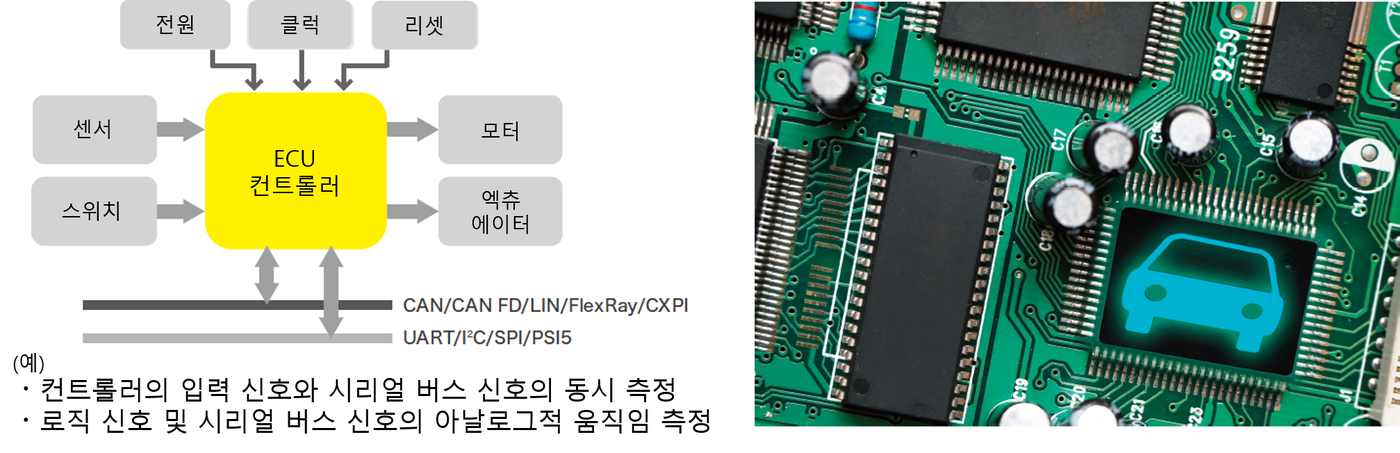

자동차 ECU · 임베디드 장비 개발
아날로그 입출력과 로직 신호를 함께 측정하고 UART/I2C/SPI, CAN/CAN FD/LIN/CXPI/FlexRay/PSI5 프로토콜을 디코드해 개발 속도를 높입니다.
롱 메모리 · 히스토리 · 줌 검색
긴 파형을 놓치지 않고 저장하고, 중요한 순간을 빠르게 찾아냅니다.

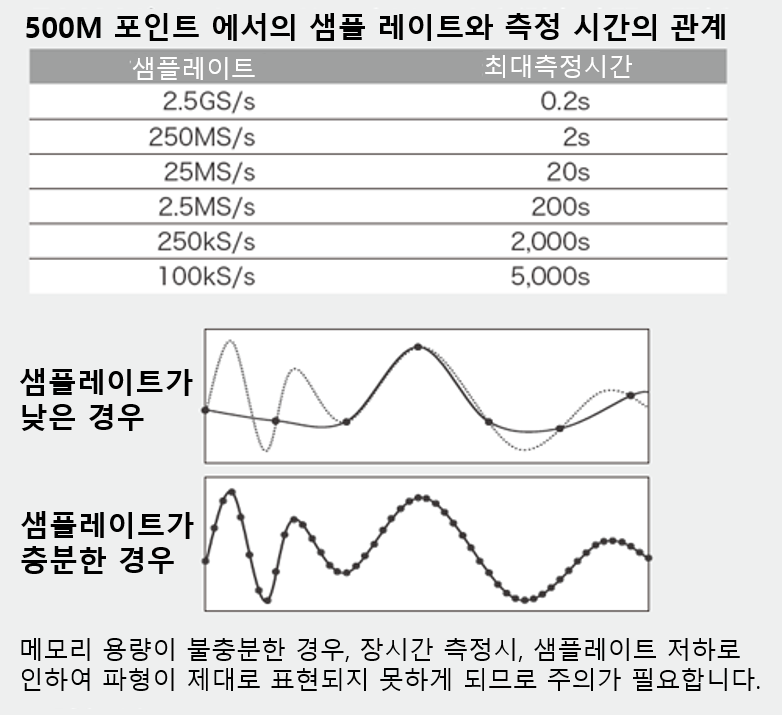

최대 500M 포인트 롱 메모리
측정 시간은 레코드 길이를 샘플 속도로 나눈 값입니다. 500M 포인트(/M2, /M2S)를 설치하면 2.5GS/s로도 0.2초, 250kS/s에서는 2,000초까지 기록합니다.
샘플 속도를 지키는 긴 메모리
장시간 측정에서 샘플 속도가 떨어지면 파형이 제대로 표현되지 않으므로 메모리 용량이 중요합니다.

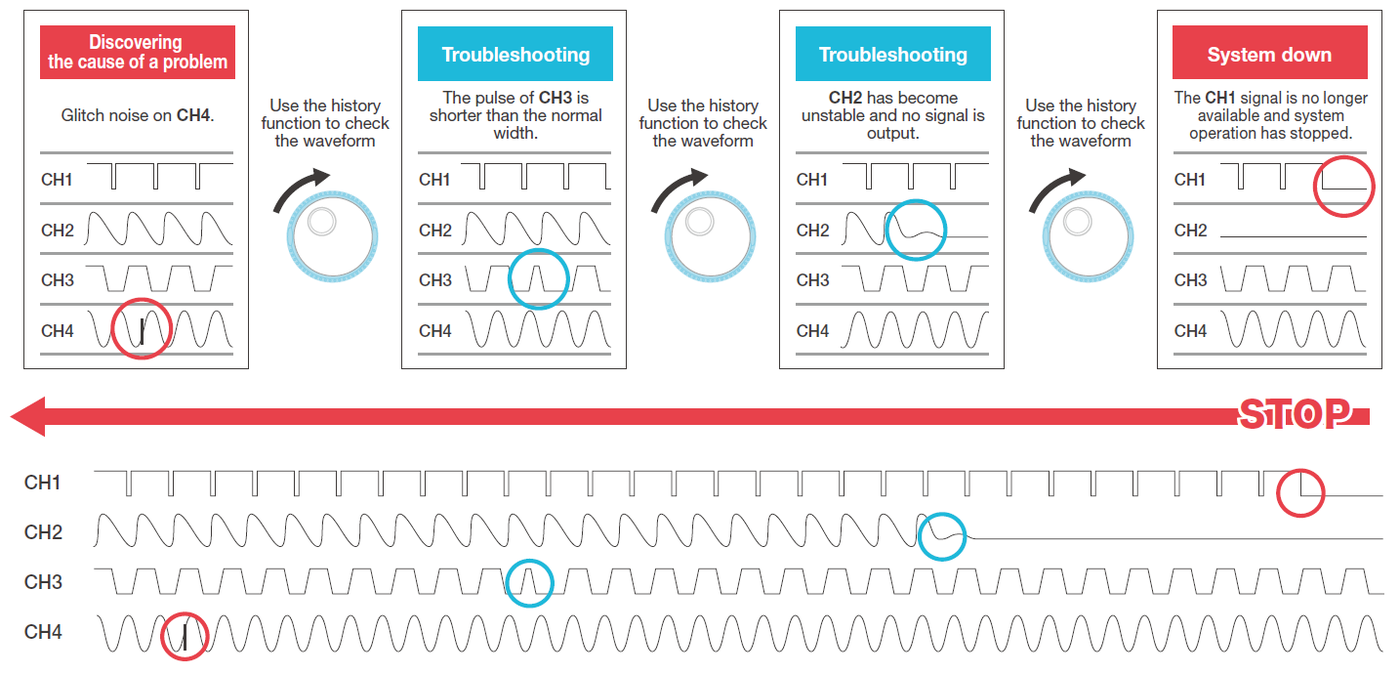

히스토리 기능
이전에 캡처한 파형을 최대 100,000장까지 저장하고 1장 또는 전체를 표시합니다. 커서 측정과 연산도 가능해 트리거로 잡기 어려운 파형도 거슬러 확인합니다.

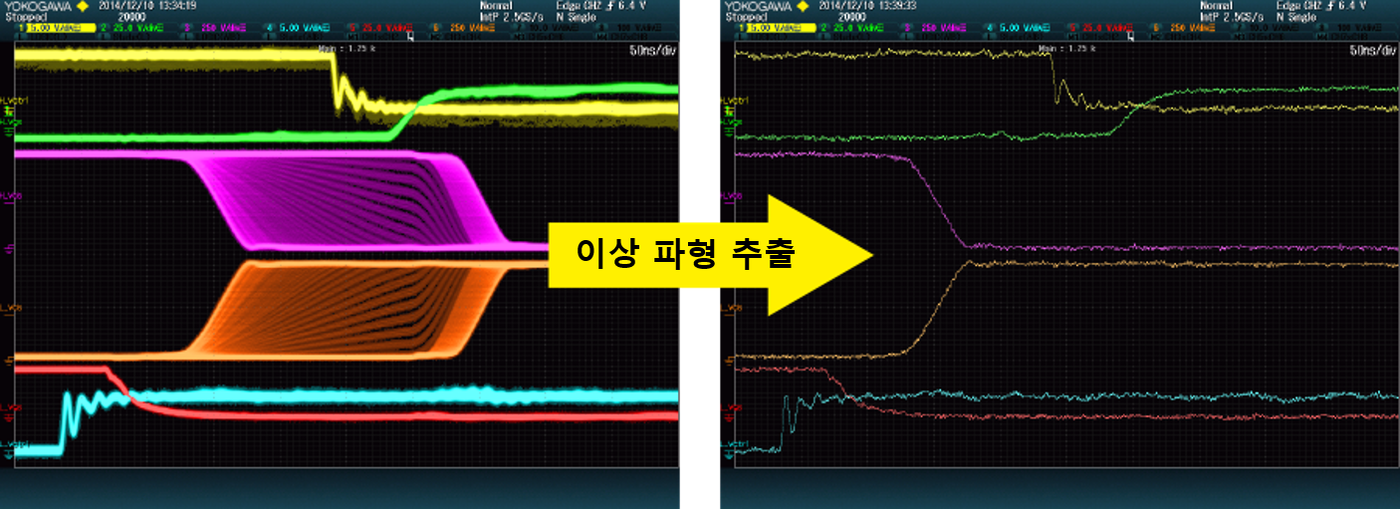

이상 파형 추출
저장된 많은 파형 가운데 이상 파형만 골라 겹쳐 보고 원인을 분석합니다.

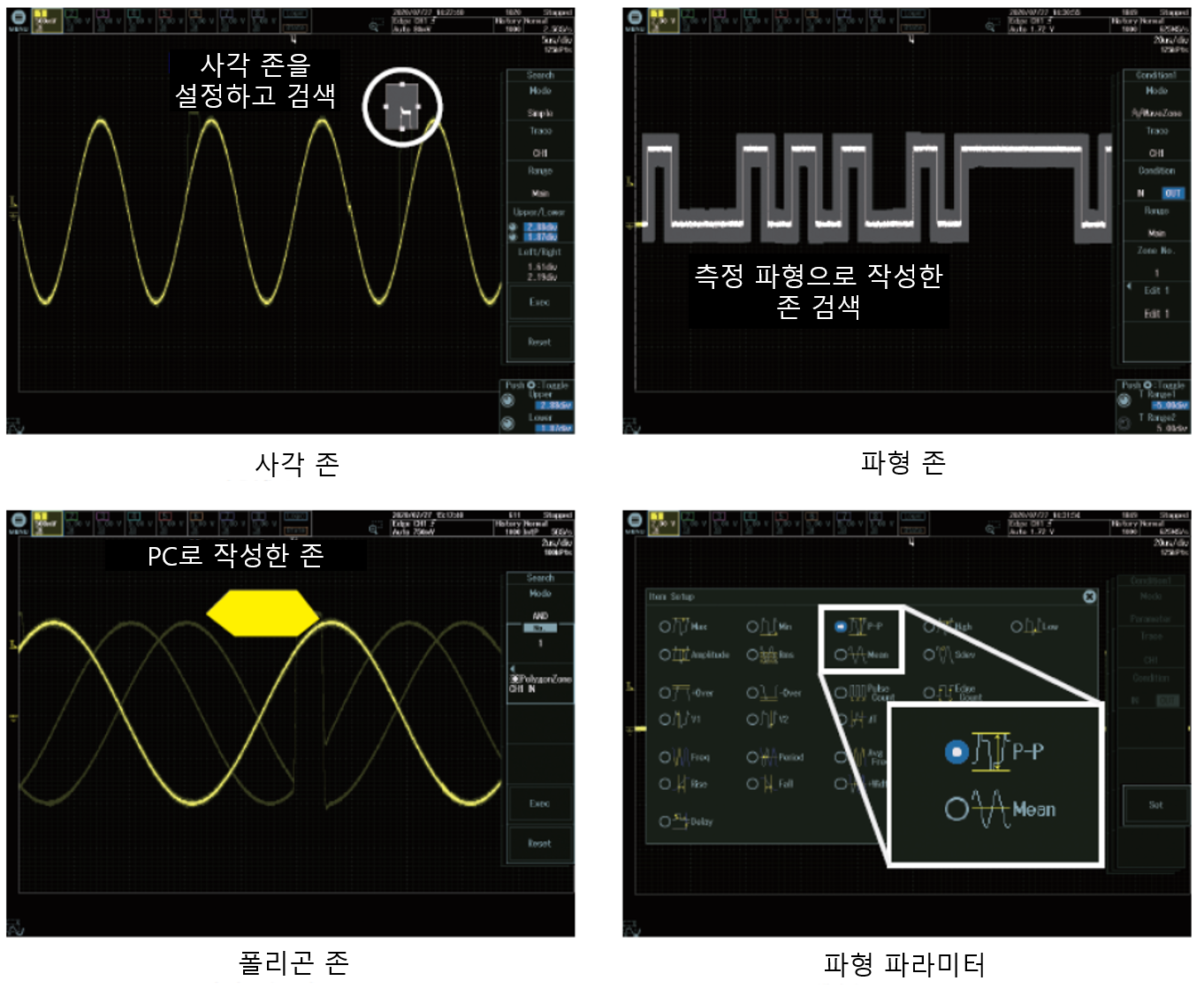

4가지 히스토리 검색
사각 존, 파형 존, 폴리곤 존, 파라미터 지정으로 직관적으로 조건에 맞는 파형을 검색합니다.

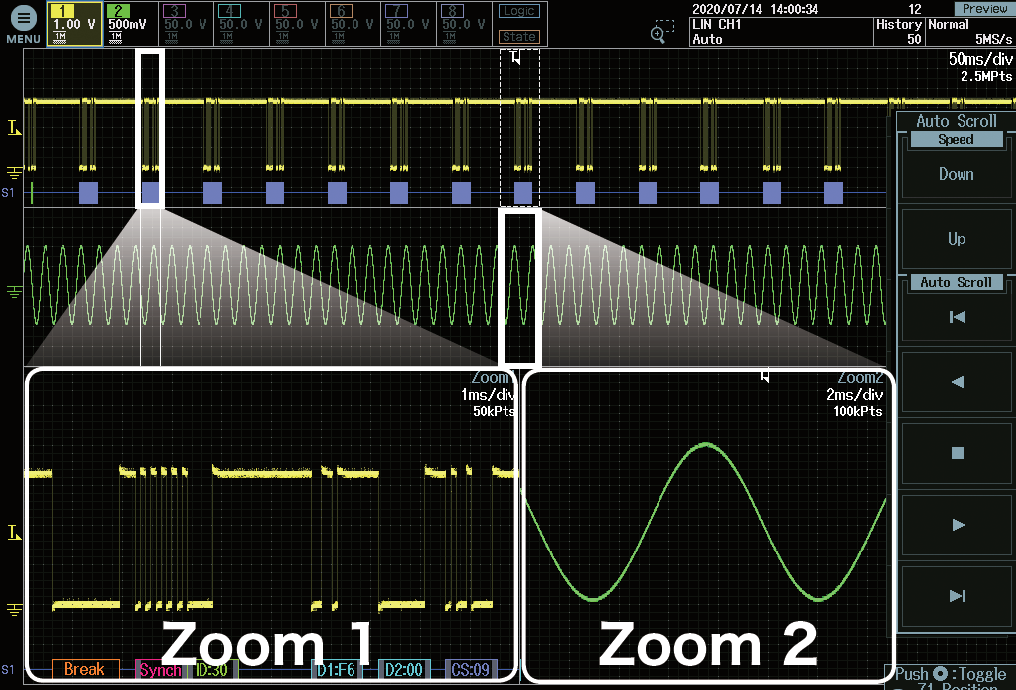

2개 영역 동시 줌
서로 다른 두 위치를 독립적으로 확대해 원인과 결과가 되는 파형을 나란히 비교합니다. 오토 스크롤로 줌 창이 자동으로 이동합니다.

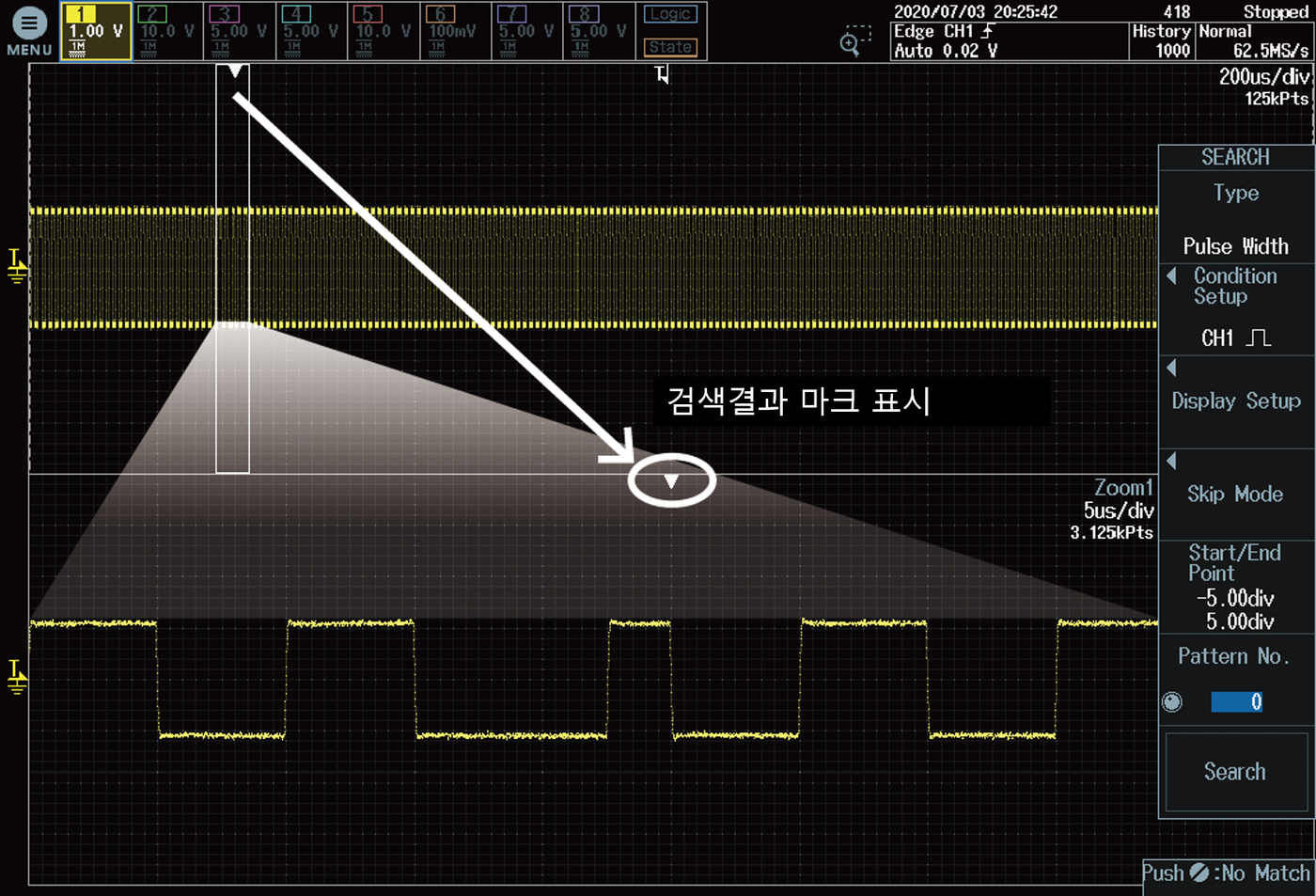

줌 검색 기능
엣지, 패턴, 펄스 폭, 타임아웃, 시리얼 버스 조건으로 파형을 자동 검색하고 찾은 위치에 마크를 표시합니다.

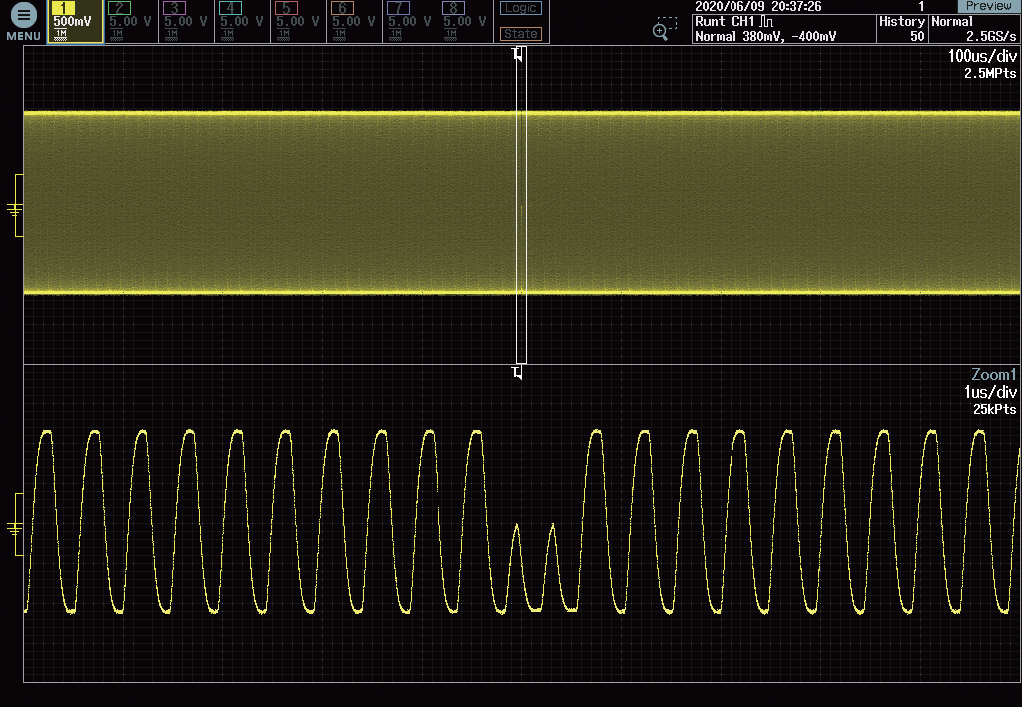

런트 · 줌 분석
런트 트리거로 포착한 파형을 줌으로 확대해 이상 펄스를 정확히 확인합니다.
트리거 · 필터 · 로직

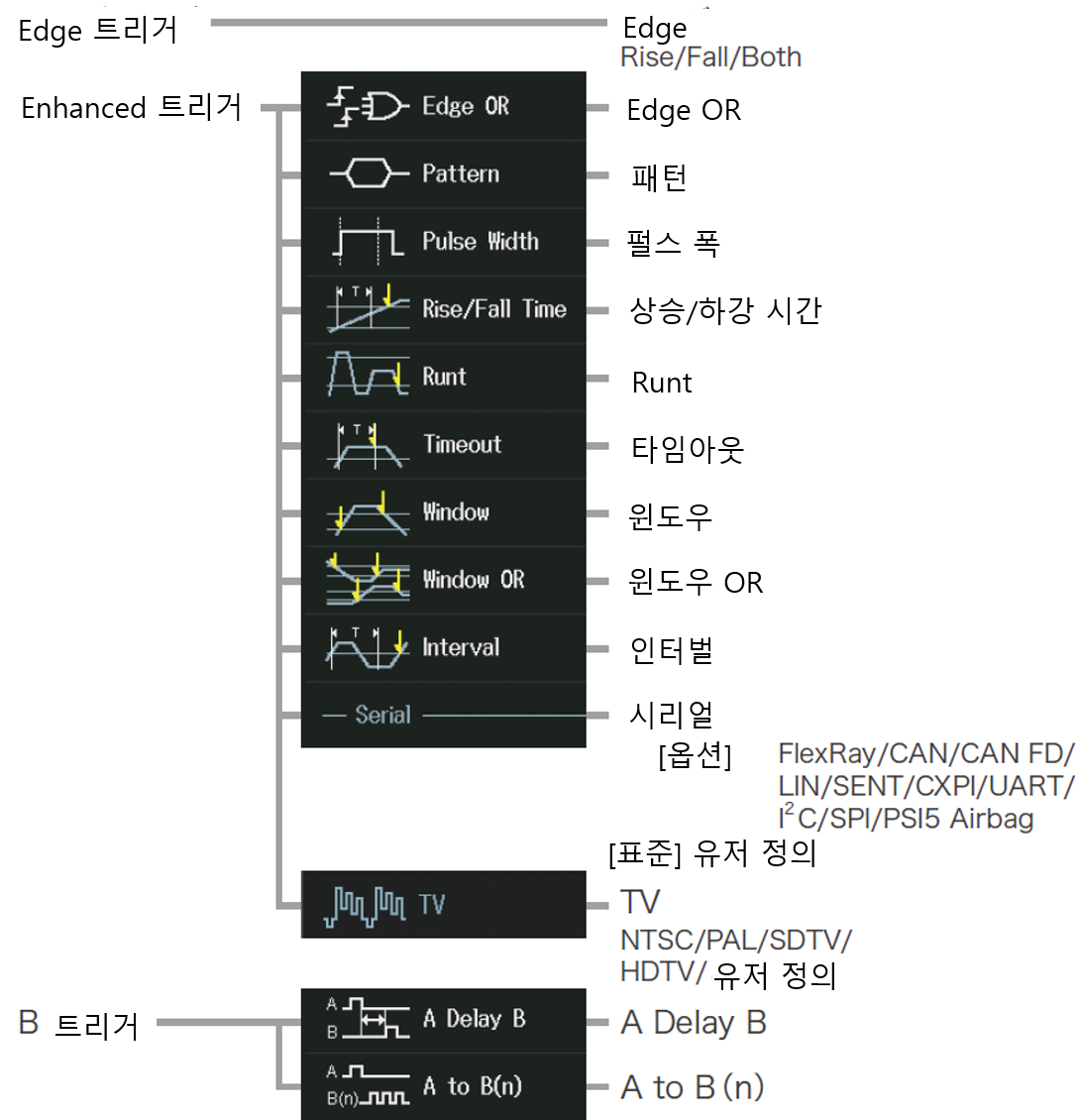

풍부한 트리거
엣지, 엔핸스드(엣지 OR, 패턴, 펄스 폭, 상승/하강 시간, 런트, 타임아웃, 윈도우, 인터벌, TV, 시리얼)와 B 트리거(A Delay B, A to B(n))를 지원합니다.

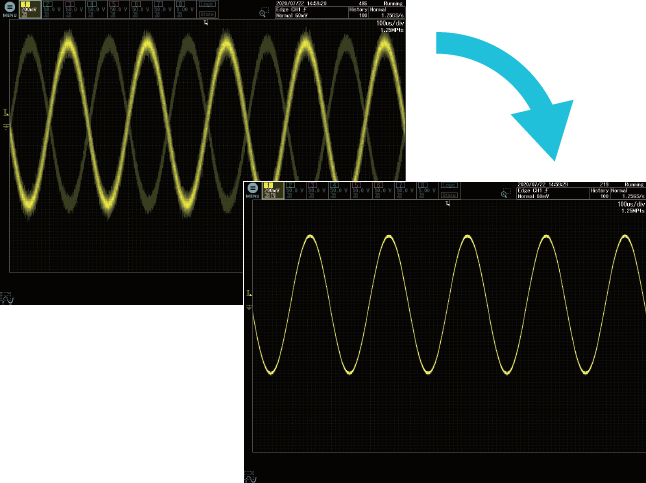

실시간 필터
채널마다 200MHz, 100MHz, 20MHz에서 8kHz까지 대역 제한을 설정해 메모리 저장 전에 노이즈를 제거하고 파형을 안정적으로 표시합니다.

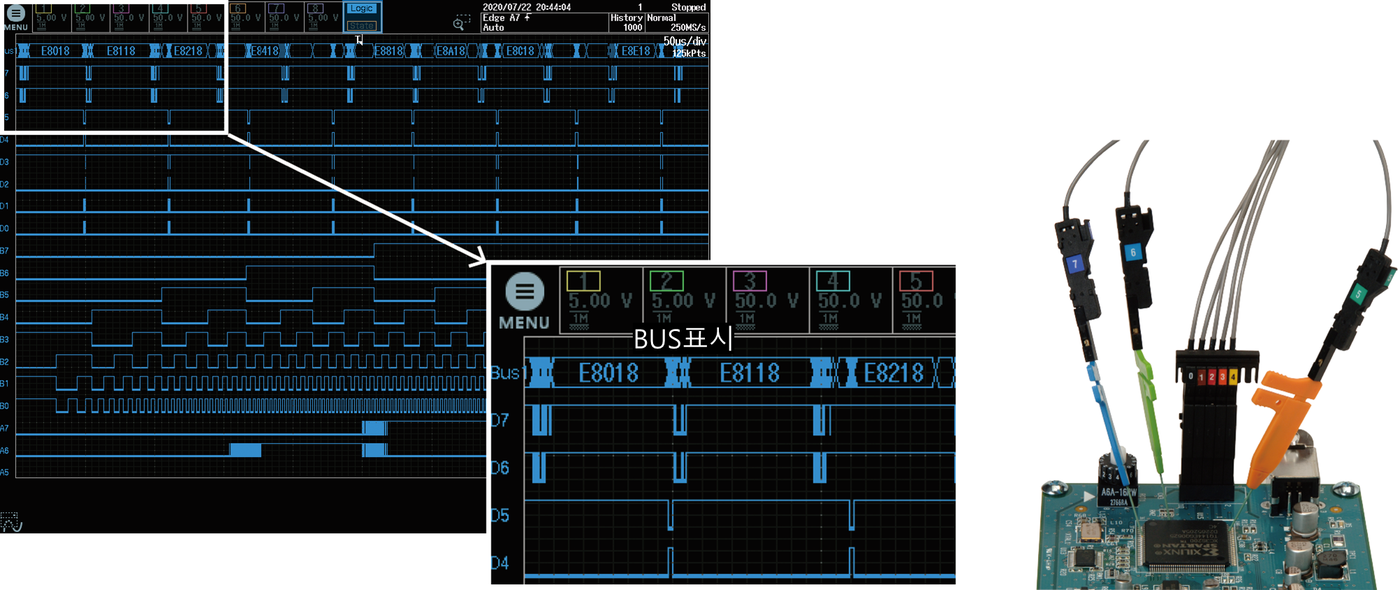

로직 입력과 버스 해석
16비트 로직 입력이 표준이며 /L32 옵션으로 32비트까지 확장합니다. 로직 프로브(701988 / 701989)는 별도 판매이며, 시리얼 버스 해석은 /F01~/F06 옵션입니다.

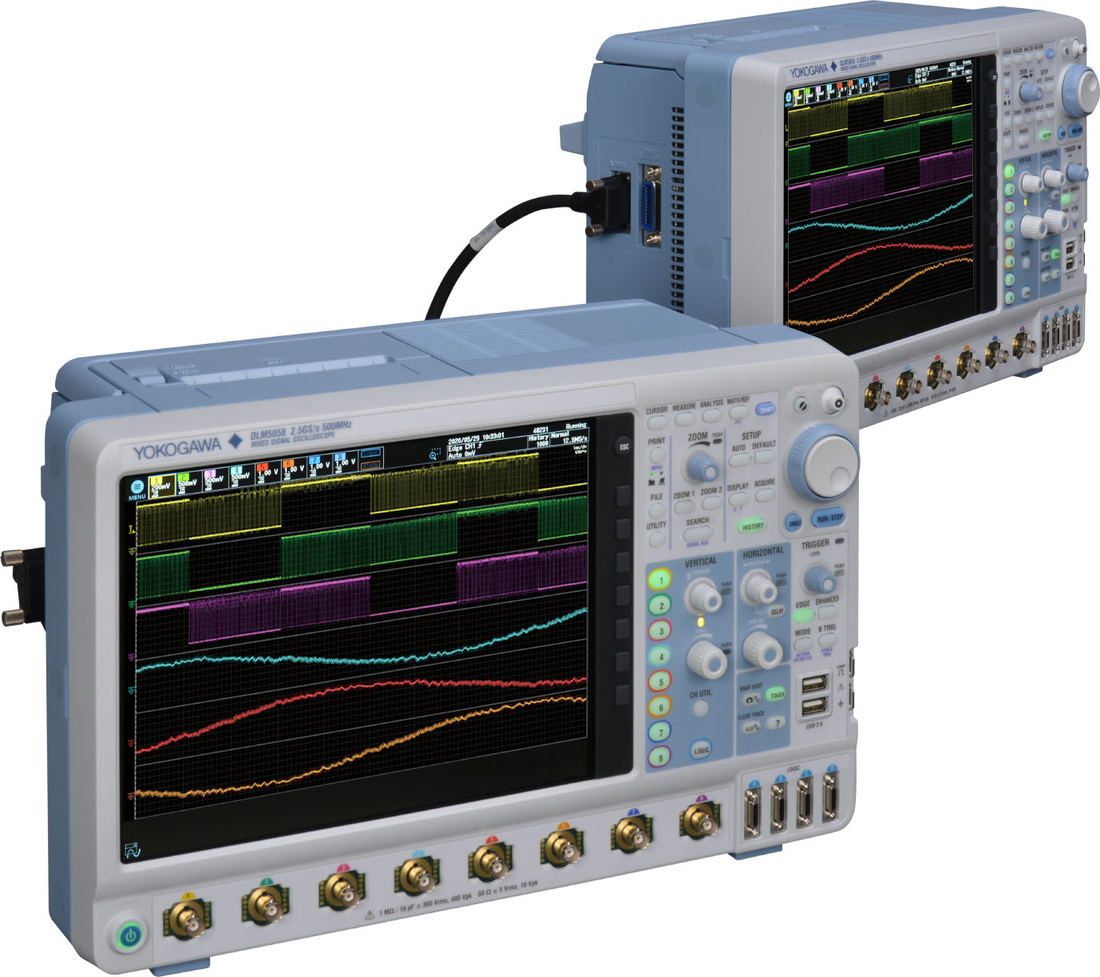

2대 동기로 최대 16채널
/SYN 옵션과 전용 케이블로 2대를 연결하면 최대 16채널 파형과 로직 64비트를 동기해 측정합니다.
측정 · 해석 기능

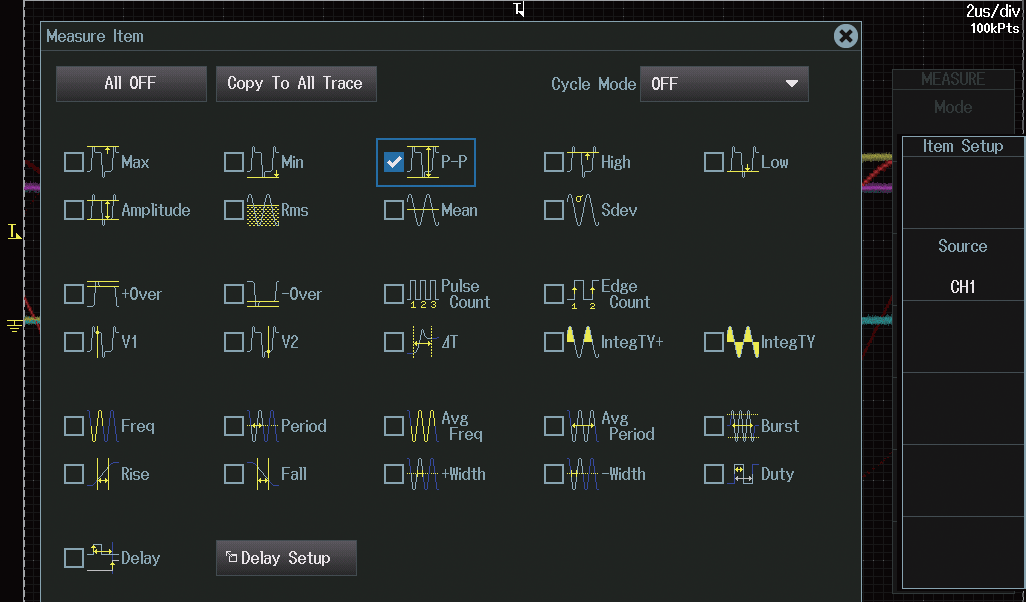

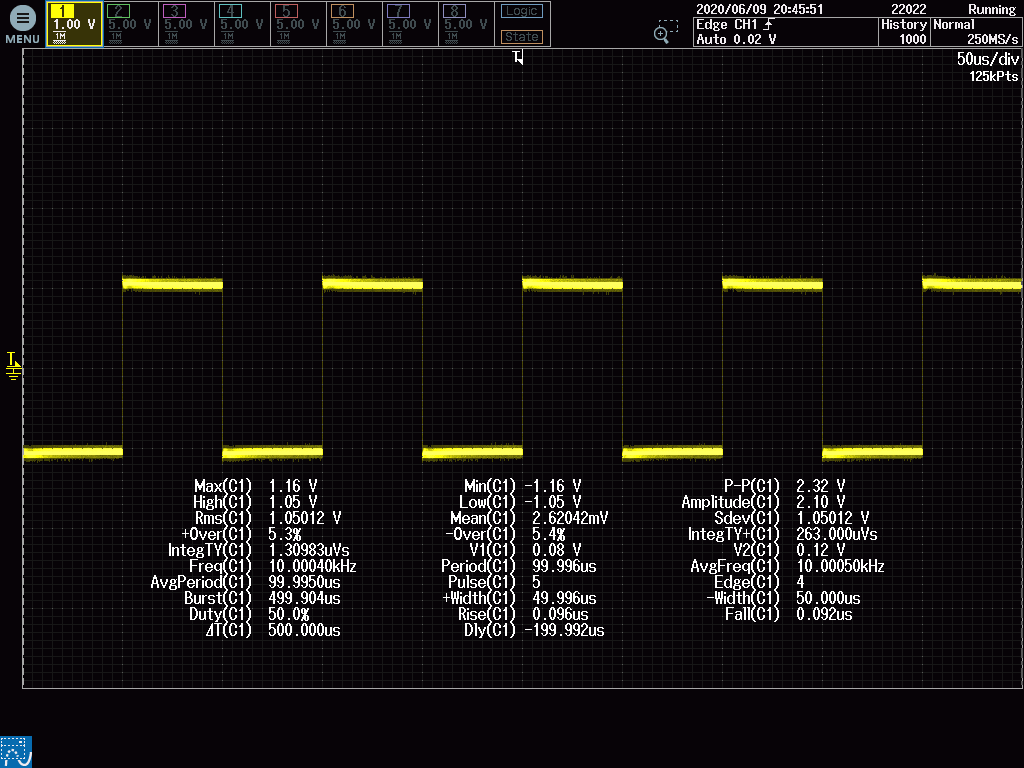

파형 파라미터 자동 측정
29종의 파라미터를 최대 120개까지 동시에 자동 측정하고 통계를 산출합니다.
측정 결과 표시
측정한 파라미터 결과를 파형 위에 표시하고 평균, 최대, 최소 통계를 확인합니다.

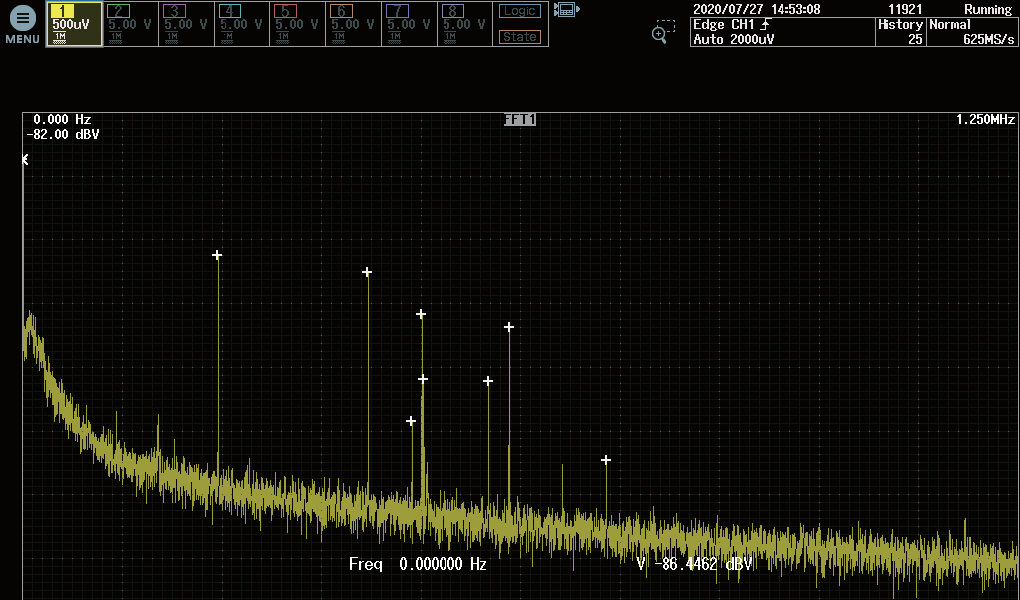

FFT 해석
CH1~CH8의 실제 파형은 물론 연산 파형에도 FFT를 적용해 주파수 성분을 확인합니다.

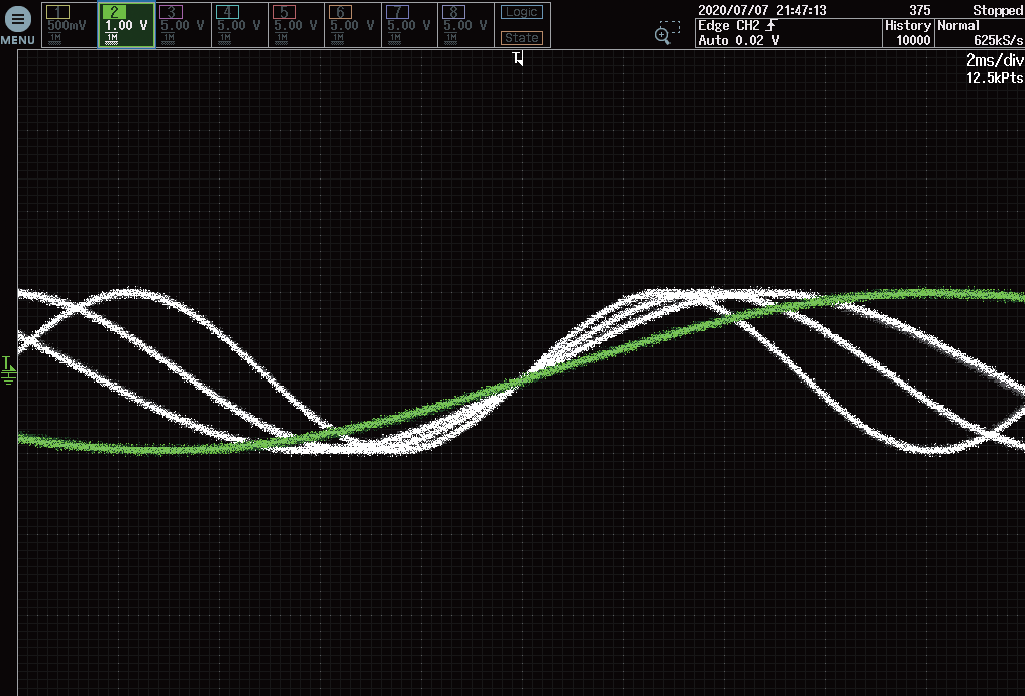

원터치 스냅샷
스냅샷 키를 누르면 현재 파형이 화면에 남아 여러 파형을 겹쳐 비교하고 파일로도 저장할 수 있습니다.

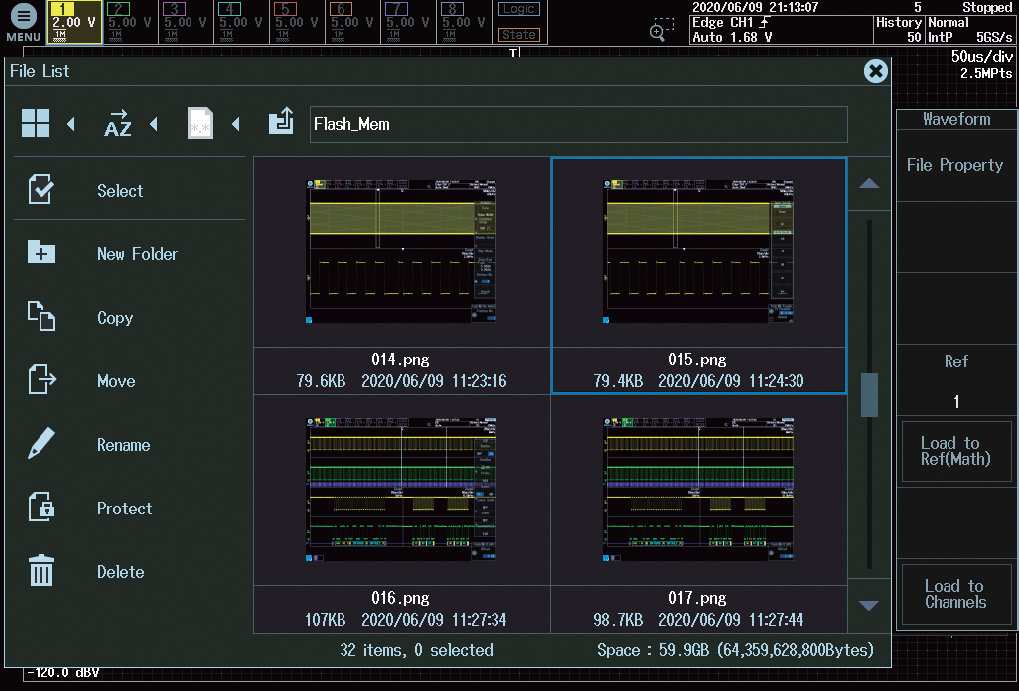

썸네일 파일 목록
저장한 파형과 화면 이미지를 썸네일로 확인하고 복사, 삭제까지 본체에서 처리합니다.

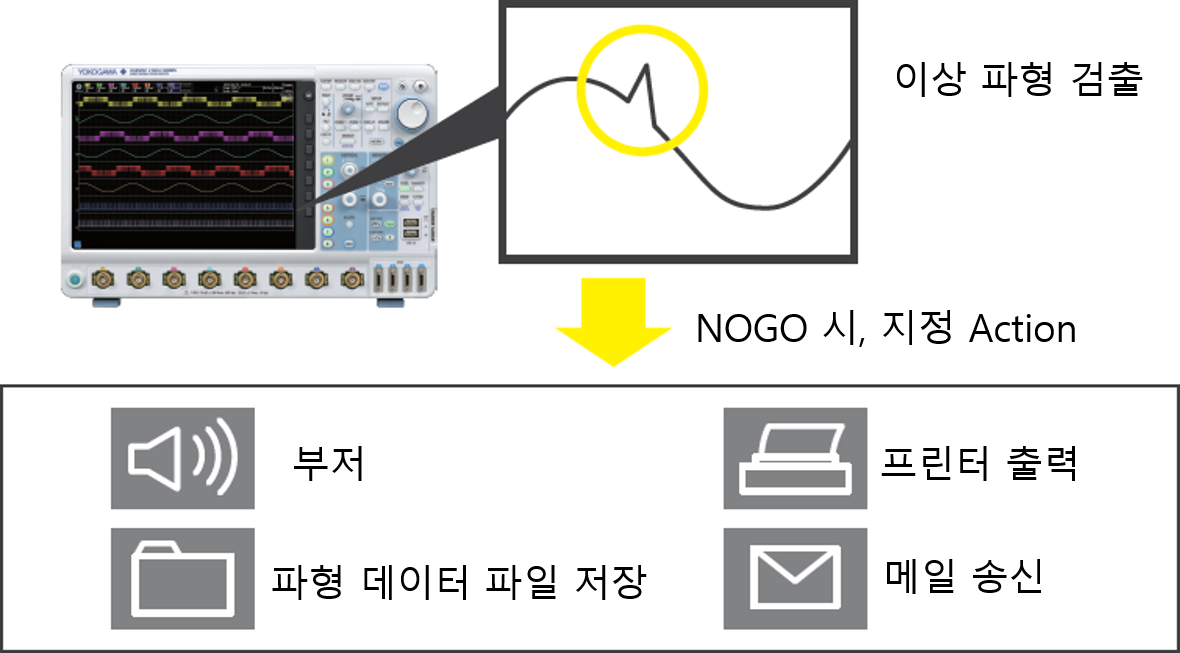

GO/NO-GO 판정
이상 파형을 검출하면 부저, 파형 데이터 저장, 프린터 출력, 메일 전송을 자동으로 실행합니다.
모델 구성
| 모델 | 대역 | 아날로그 채널 | 로직 입력 |
|---|---|---|---|
| DLM5034 | 350MHz | 4ch | 16비트 표준 (/L32 옵션으로 32비트) |
| DLM5054 | 500MHz | 4ch | 16비트 표준 (/L32 옵션으로 32비트) |
| DLM5038 | 350MHz | 8ch | 16비트 표준 (/L32 옵션으로 32비트) |
| DLM5058 | 500MHz | 8ch | 16비트 표준 (/L32 옵션으로 32비트) |
전원 코드 VDE 규격(-F), 한국어 메뉴·패널(-HK) 기준입니다. 로직 프로브는 별도 판매입니다. 수직 분해능 12비트 모델은 DLM5000HD 시리즈를 참고하세요.
주요 사양
| 주파수 대역 | DLM503x 350MHz, DLM505x 500MHz |
|---|---|
| 입력 채널 | 4ch 모델 CH1~CH4, 8ch 모델 CH1~CH8, 로직 16비트(옵션 32비트) |
| 수직축 분해능 | 8비트 (25 LSB/div), 고분해능 모드 최대 12비트 |
| 최대 샘플 속도 | 실시간 2.5GS/s, 반복 샘플링 250GS/s |
| 기록 길이 | 표준 반복 12.5M / 단발 50M(홀수 채널만 125M) 포인트, /M1(S) 25M·125M·250M, /M2(S) 50M·250M·500M (택일) |
| 히스토리 | 표준 20,000장 · /M1(S) 50,000장 · /M2(S) 100,000장 |
| 입력 결합 · 임피던스 | AC 1MΩ, DC 1MΩ, DC 50Ω (1MΩ 약 16pF) |
| 감도 설정 | 1MΩ 500μV/div ~ 10V/div, 50Ω 500μV/div ~ 1V/div |
| 최대 입력 전압 | 1MΩ 300Vrms / 400Vpeak, 50Ω 5Vrms / 10Vpeak |
| 잔류 노이즈 (대표값) | 0.2mVrms 또는 0.05div rms 중 큰 값 |
| 시간축 설정 | 1ns/div ~ 500s/div |
| 대역 제한 | FULL, 200MHz ~ 8kHz 14단계 (채널별) |
| 디스플레이 | 12.1인치 TFT 컬러 정전식 터치 패널, XGA(1024×768) |
| 인터페이스 | USB 3.0(PC 연결), 기가비트 이더넷, USB 주변기기 단자, RGB 출력, (옵션) GP-IB, 동기 운전 |
| 내장 스토리지 | 표준 약 1.7GB, /C8 옵션 약 64GB |
| 전원 | 100~120V / 220~240V AC (자동 전환), 50/60Hz, 최대 290VA |
| 외형 · 중량 | 426(W) × 266(H) × 180(D) mm, 약 7.3kg (옵션 제외) |
| 사용 온도 | 5 ~ 40°C |
상세 사양과 프로브·액세서리는 카탈로그를 참고하세요.
옵션 및 납기 안내 · 옵션은 아래 추가상품에서 선택해 함께 주문하세요. 메모리 확장은 /M1과 /M2(8채널 모델) 또는 /M1S와 /M2S(4채널 모델) 가운데 하나만 선택할 수 있고, 4채널 모델은 /P4, 8채널 모델은 /P8, /E1, /E3 옵션을 선택합니다. 프로브는 별도 판매이며 주문 생산품으로 납기는 약 6주입니다.
