DLM5000HDDLM5034HD · 5054HD · 5038HD · 5058HD

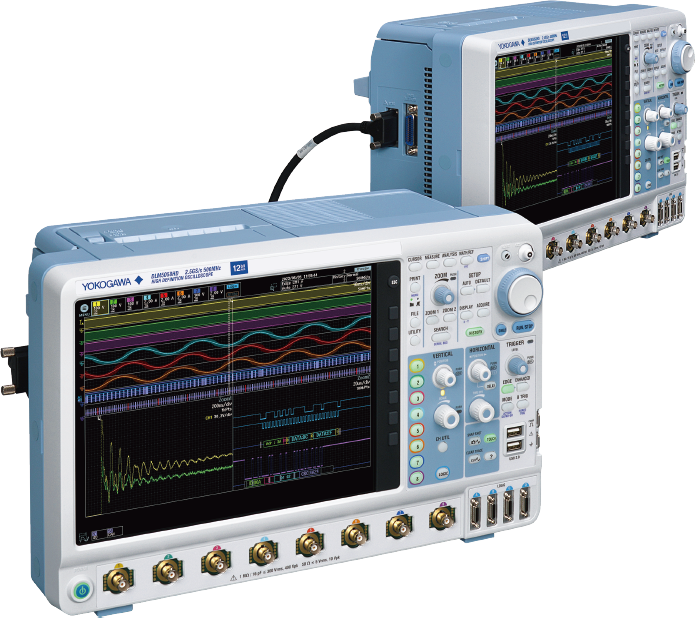

상시 12비트 수직축 분해능, 최대 500MHz 대역, 2.5GS/s, 최대 1G 포인트 메모리를 갖춘 4채널·8채널 고분해능 오실로스코프입니다. 인버터 스위칭의 오버슈트와 링잉, 자동차 ECU의 다채널 신호까지 미세한 변화를 놓치지 않고 관측합니다.
복잡한 다채널 파형까지
12비트로 선명하게
DLM5000의 기능과 조작성은 그대로 두고 수직축 분해능과 레코드 길이를 크게 높였습니다. 12.1인치 XGA 터치 스크린으로 풍부한 해석 기능을 직관적으로 조작합니다.
DLM 시리즈 카탈로그 (PDF) 보기자료실에서 다운로드 ▶DLM5000HD의 강점
광대역, 고분해능, 다채널을 한 대에 담았습니다.
최대 500MHz 광대역

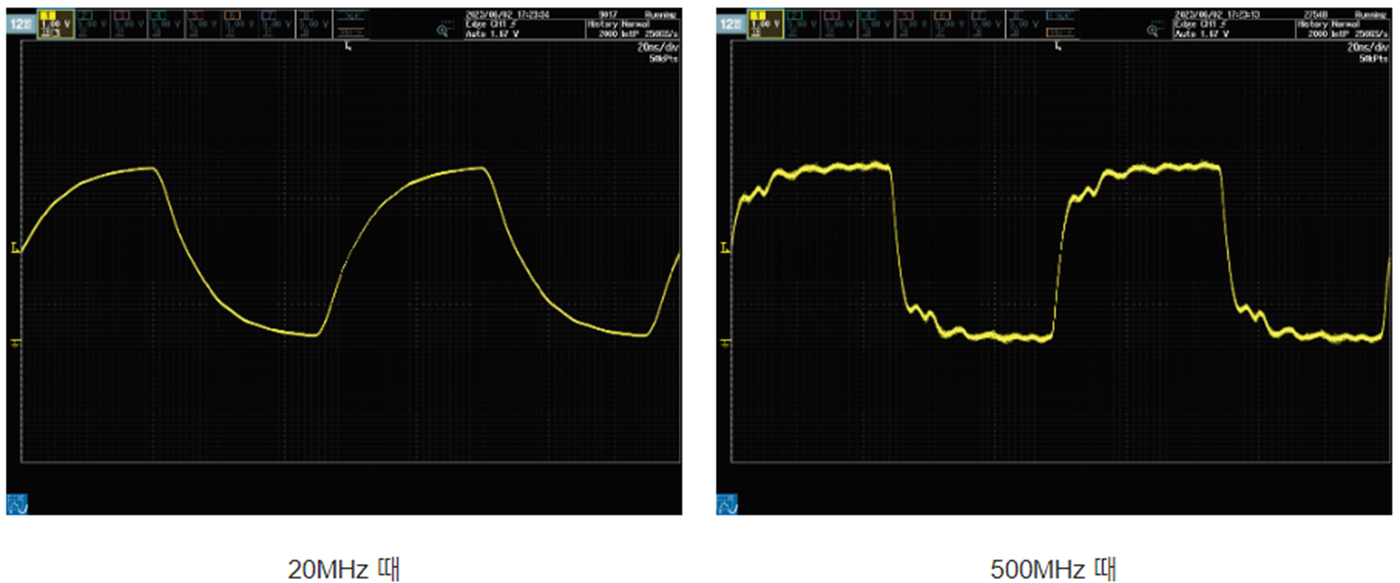

고속 인버터 상승 시의 오버슈트 같은 일시적인 현상은 대역이 낮으면 올바른 파형을 볼 수 없습니다. 500MHz 대역과 2.5GS/s 샘플 속도로 고속 디바이스를 정확하게 측정합니다.
상시 12비트 분해능

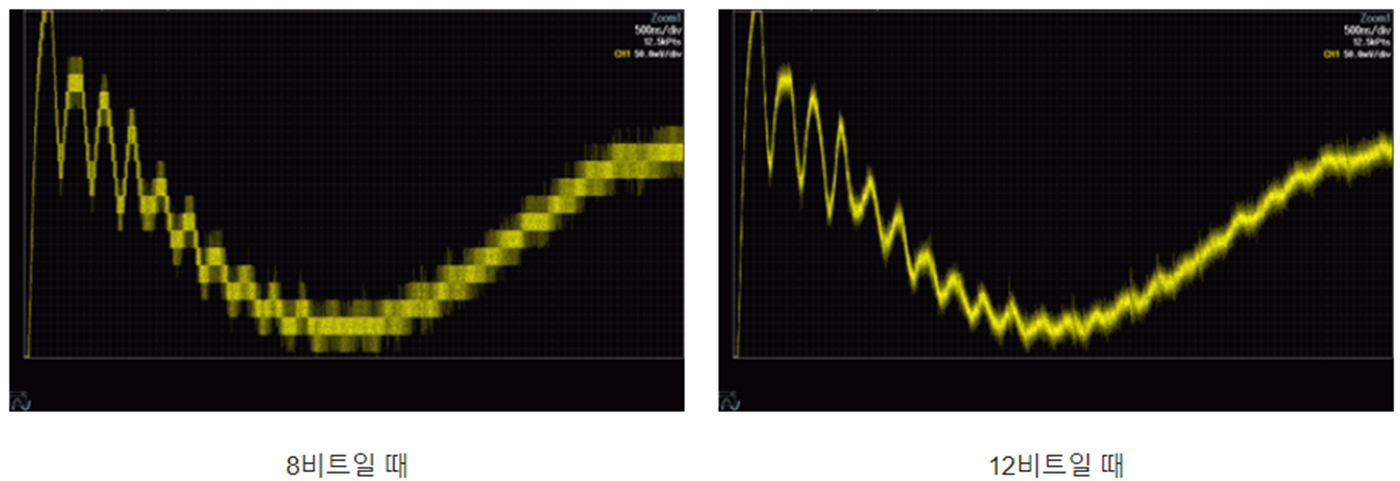

오버슈트 후 링잉처럼 미세한 현상도 정확하게 측정합니다. 파형 전체를 보면서 최적의 레인지로 세밀한 변화를 파악하고, 고분해능 모드에서는 최대 16비트까지 올라갑니다.
최대 16채널 다채널 측정
1대로 최대 8채널, 2대를 연결하면 16채널을 동시에 측정합니다. 인버터 한 대를 평가하면서 연결을 바꿔 실험을 반복할 필요가 없어 업무 효율이 크게 오릅니다.
2.5GS/s · 최대 1G 포인트
전 채널 2.5GS/s로 샘플링하고, 최대 1G 포인트의 긴 메모리로 샘플 속도를 낮추지 않고 오래 측정합니다.
낮은 잔류 노이즈
350MHz 모델 103μVrms, 500MHz 모델 134μVrms(2mV/div, 대표값)이며 채널 간 아이솔레이션은 -65dB(대표값)입니다.
수직 방향 최대 100배 줌
측정한 뒤에도 수직축을 최대 100배까지 확대해 작은 신호의 변화를 확인합니다.
이런 현장에서 활약합니다
모터 · 인버터 회로 개발

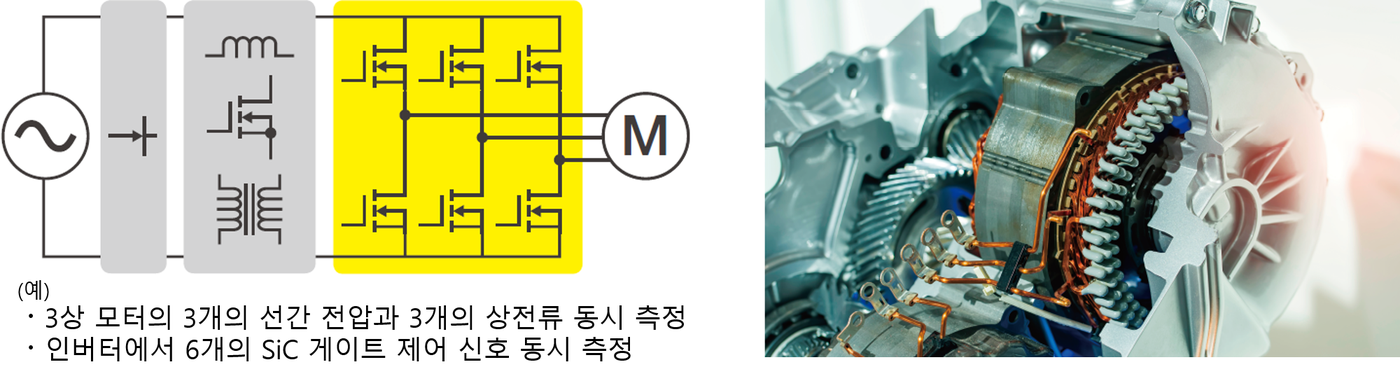

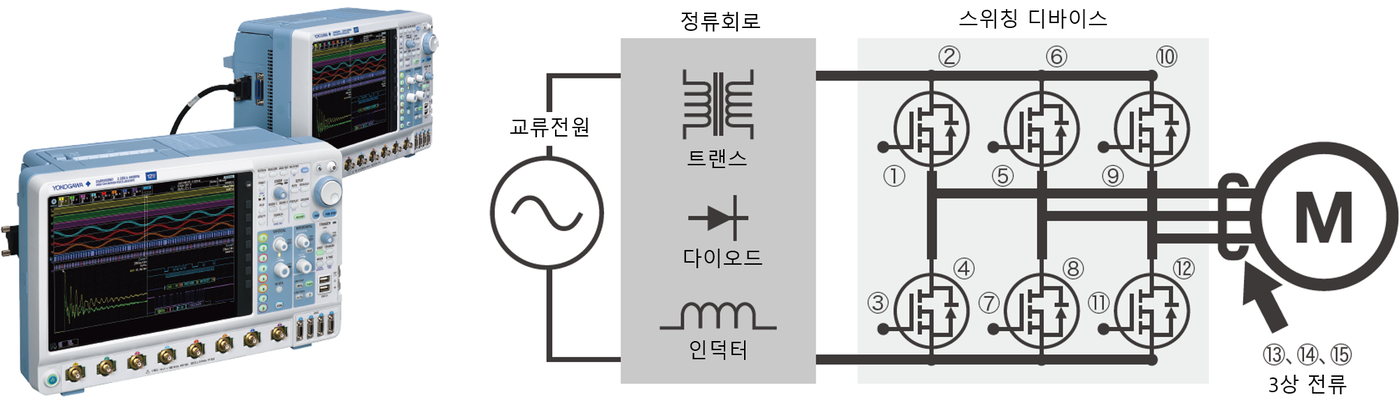

3상 모터의 3개 상간 전압과 3상 전류, 인버터 6개 스위치의 게이트 신호를 한 번에 측정할 수 있습니다. 12비트 분해능으로 노이즈, 서지, 링잉 관측이 쉽고 스위칭 손실 해석 기능도 지원합니다.
자동차 ECU · 메카트로 장비 개발

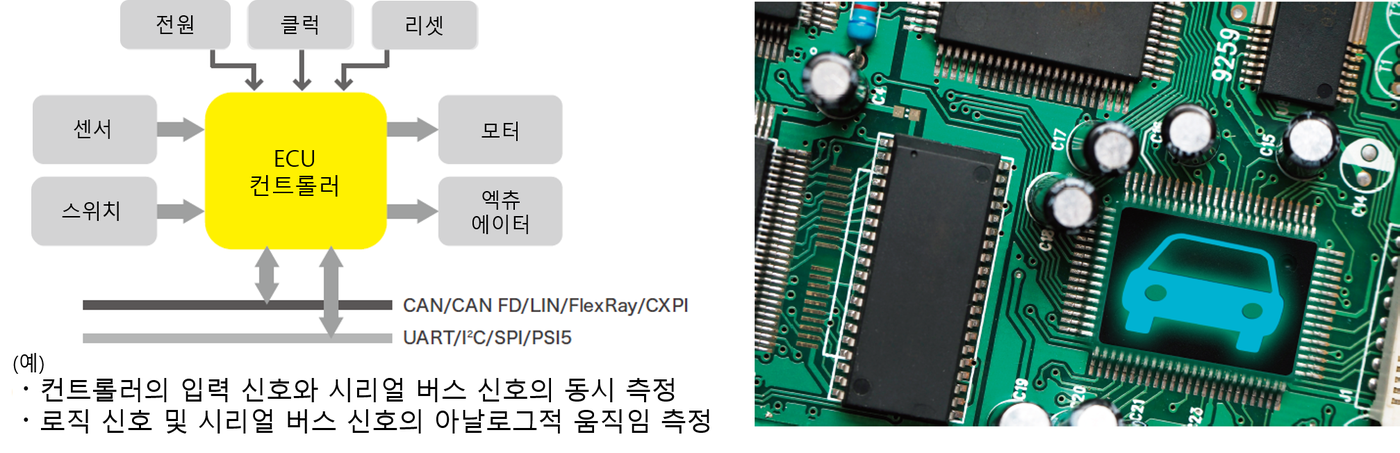

아날로그 8채널에 로직 측정과 UART/I2C/SPI, CAN/CAN FD/LIN/CXPI/FlexRay/PSI5 프로토콜 해석을 겸비해 ECU와 컨트롤러 입출력 신호를 동시에 고속으로 측정합니다.
히스토리 · 줌 · 검색
최대 200,000장의 파형 속에서 중요한 순간을 빠르게 찾아냅니다.
최대 200,000장 히스토리

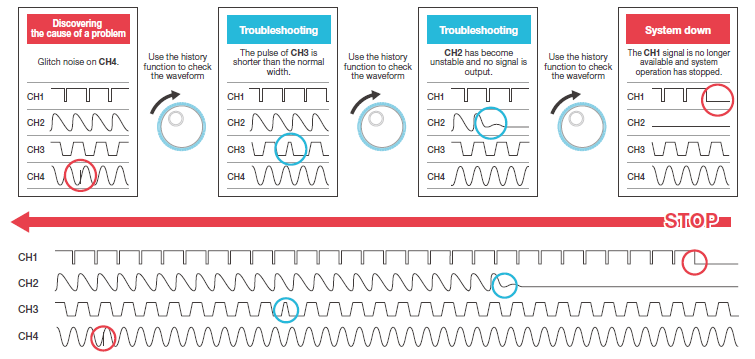

이전에 캡처한 파형을 획득 메모리에 최대 200,000장까지 유지합니다. 1장을 표시하거나 전체를 겹쳐 보고 커서 측정과 연산도 할 수 있어 트리거로 잡기 어려운 파형도 거슬러 확인합니다.
2개 영역 동시 줌

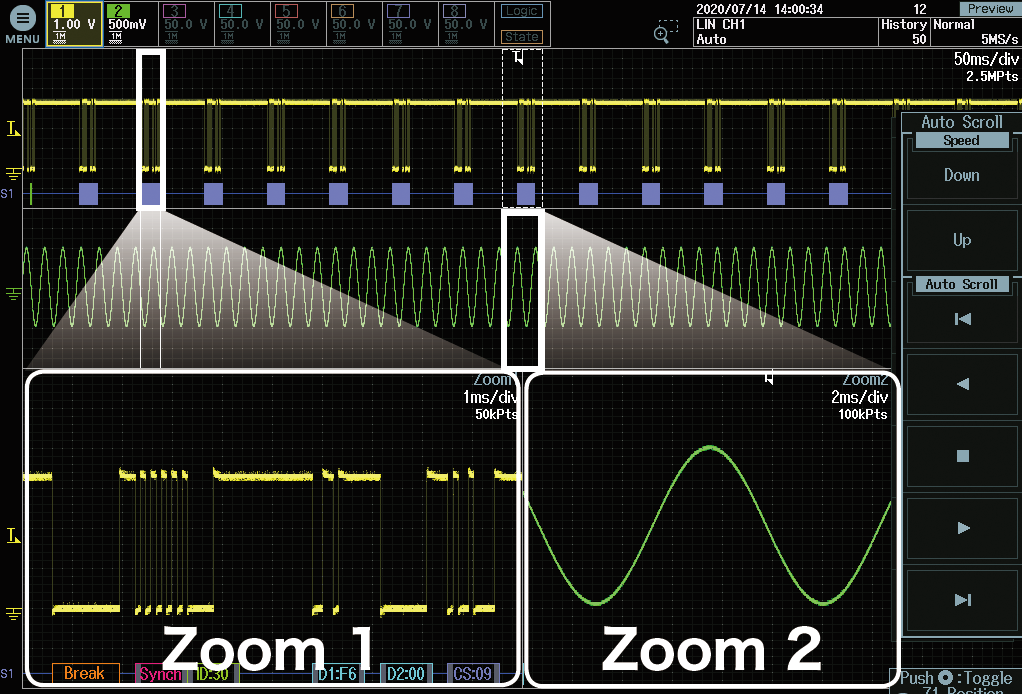

서로 다른 두 위치를 독립적으로 확대해 원인과 결과가 되는 파형을 나란히 비교합니다. 오토 스크롤로 줌 창이 파형 위를 자동으로 이동합니다.
줌 검색 기능

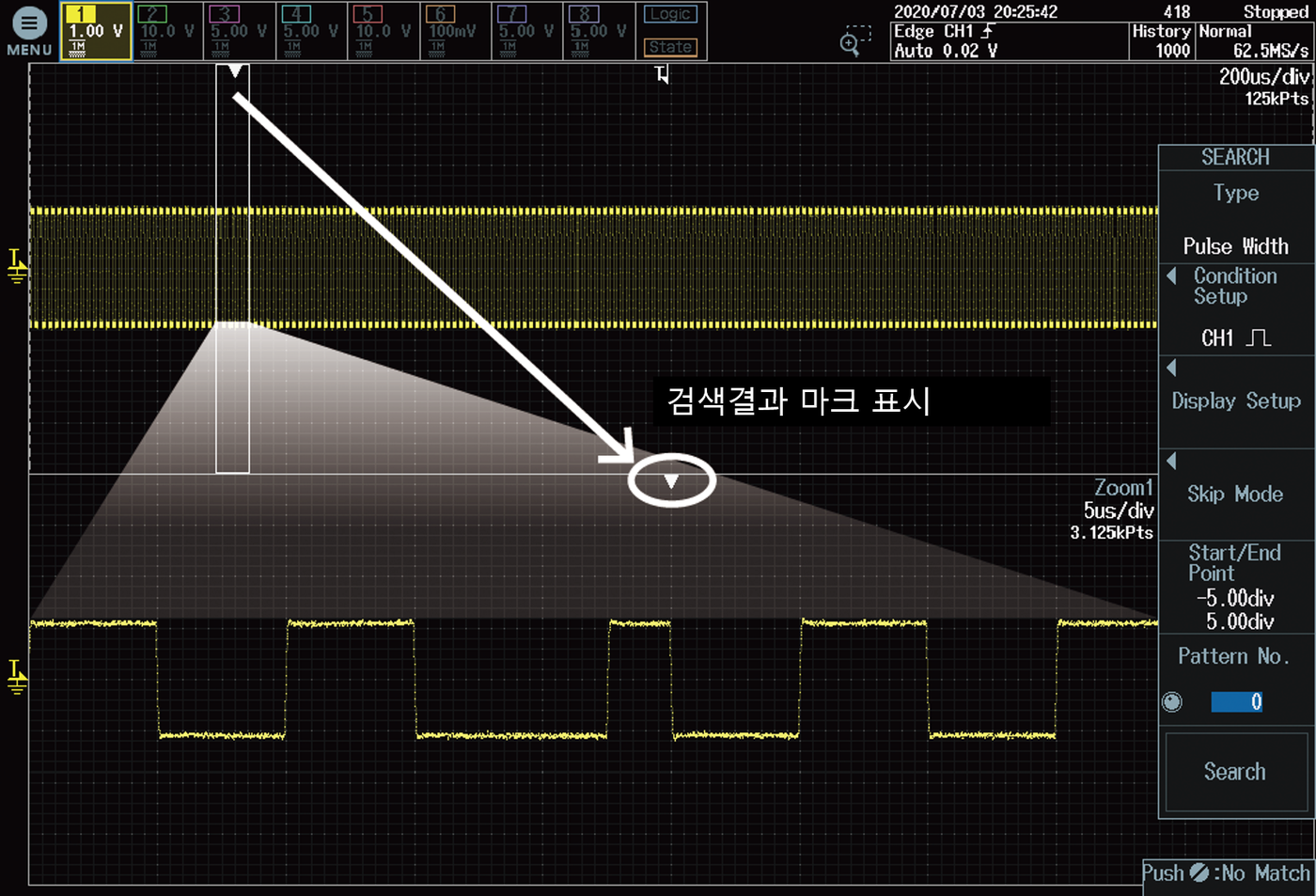

엣지, 펄스 폭, 패턴, 타임아웃, 시리얼 버스 조건으로 파형을 검색하고 찾은 위치를 화면에 마크로 표시합니다.
다양한 표시 방식

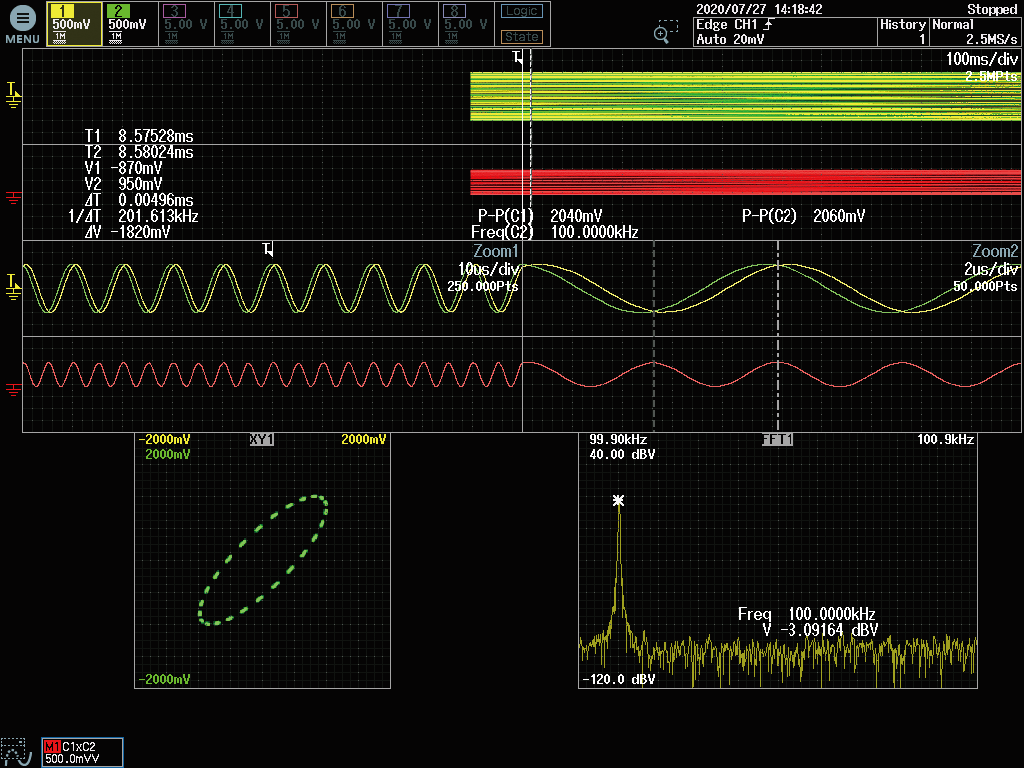

줌, 파형 연산, X-Y 표시, FFT 표시를 한 화면에 함께 표시해 디버그에 활용합니다.

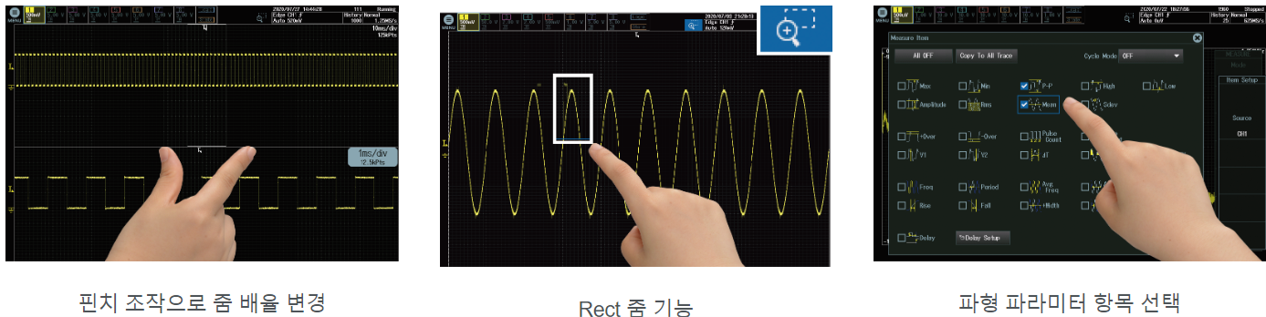

직관적인 터치 조작
파형 위치와 스케일 변경, 사각 영역 줌, 항목 선택을 손가락으로 간단하게 합니다.
트리거 · 필터
아날로그와 로직 입력을 조합한 복합 트리거로 원하는 파형만 정확히 포착합니다.
풍부한 트리거

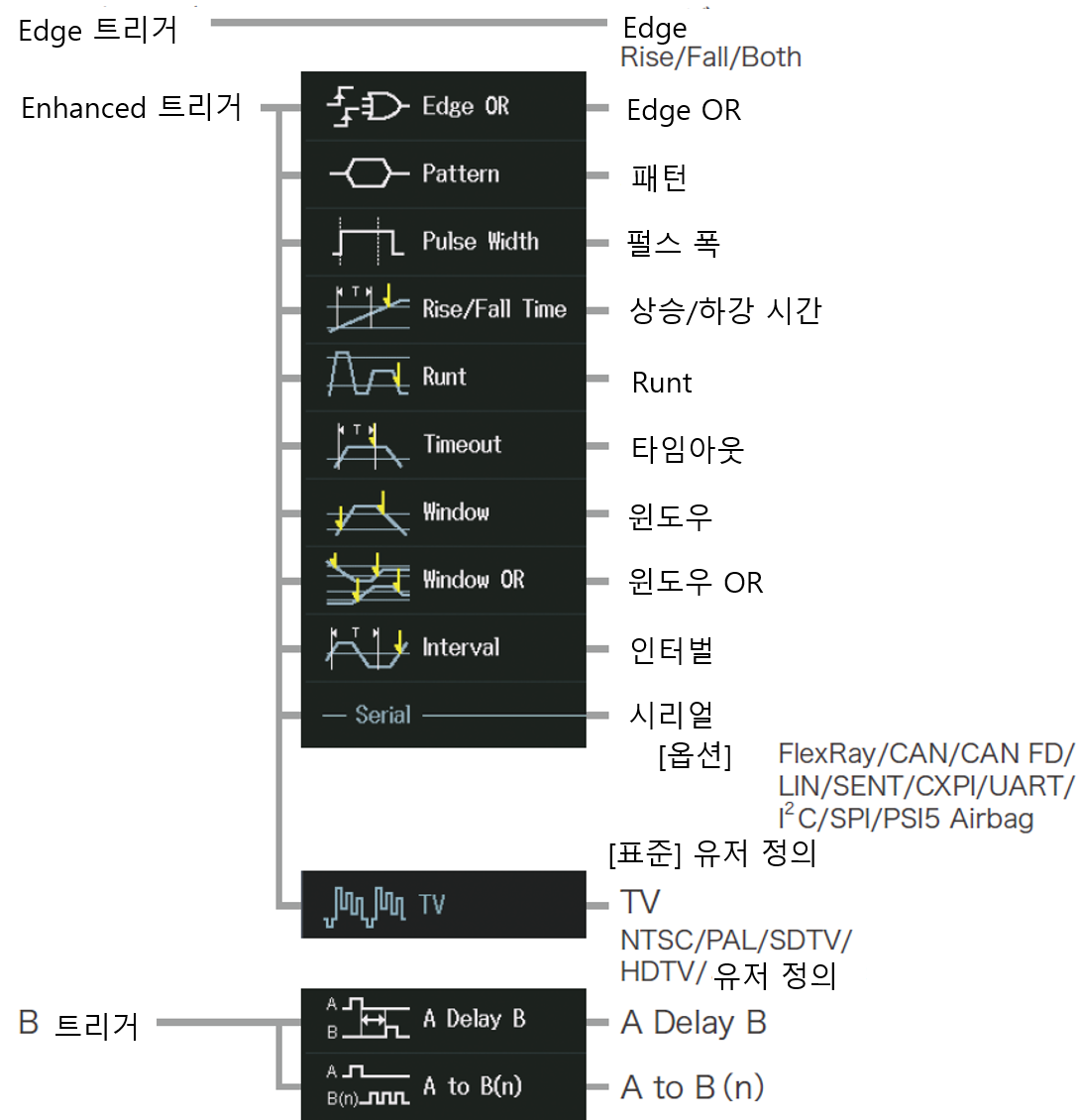

엣지, 엔핸스드(엣지 OR, 패턴, 펄스 폭, 상승/하강 시간, 런트, 타임아웃, 윈도우, 인터벌, TV, 시리얼)와 B 트리거(A Delay B, A to B(n))를 지원합니다.

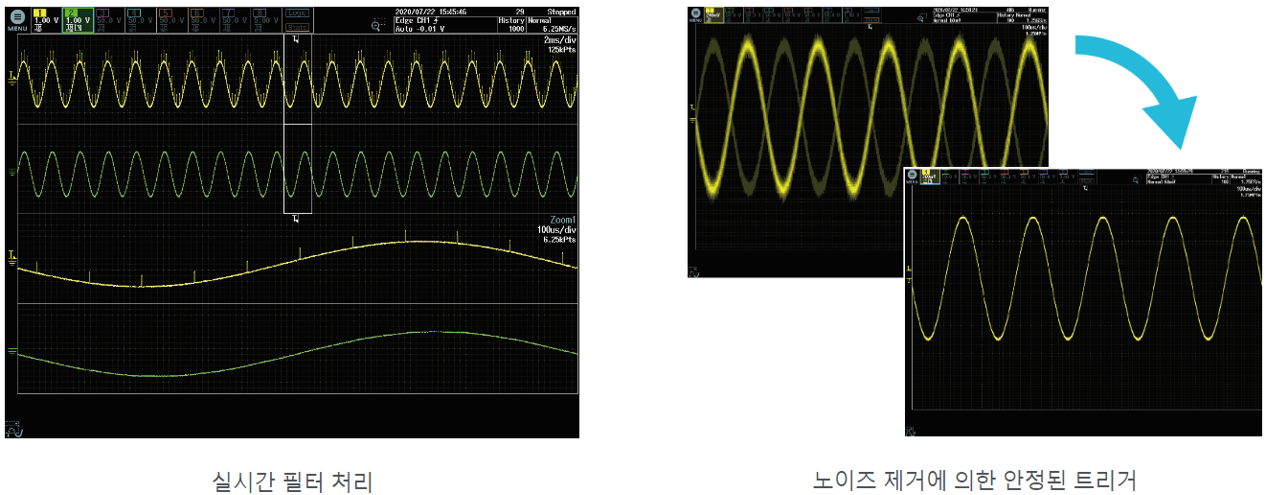

대역 제한 필터
채널마다 200MHz, 100MHz, 20MHz에서 8kHz까지 대역 제한 필터를 설정해 노이즈를 줄이고 안정된 파형을 표시합니다.
12.1인치 터치 패널
XGA 정전식 터치 스크린과 키·노브 조작 패널을 함께 갖춰 상황에 맞는 방식으로 조작합니다.

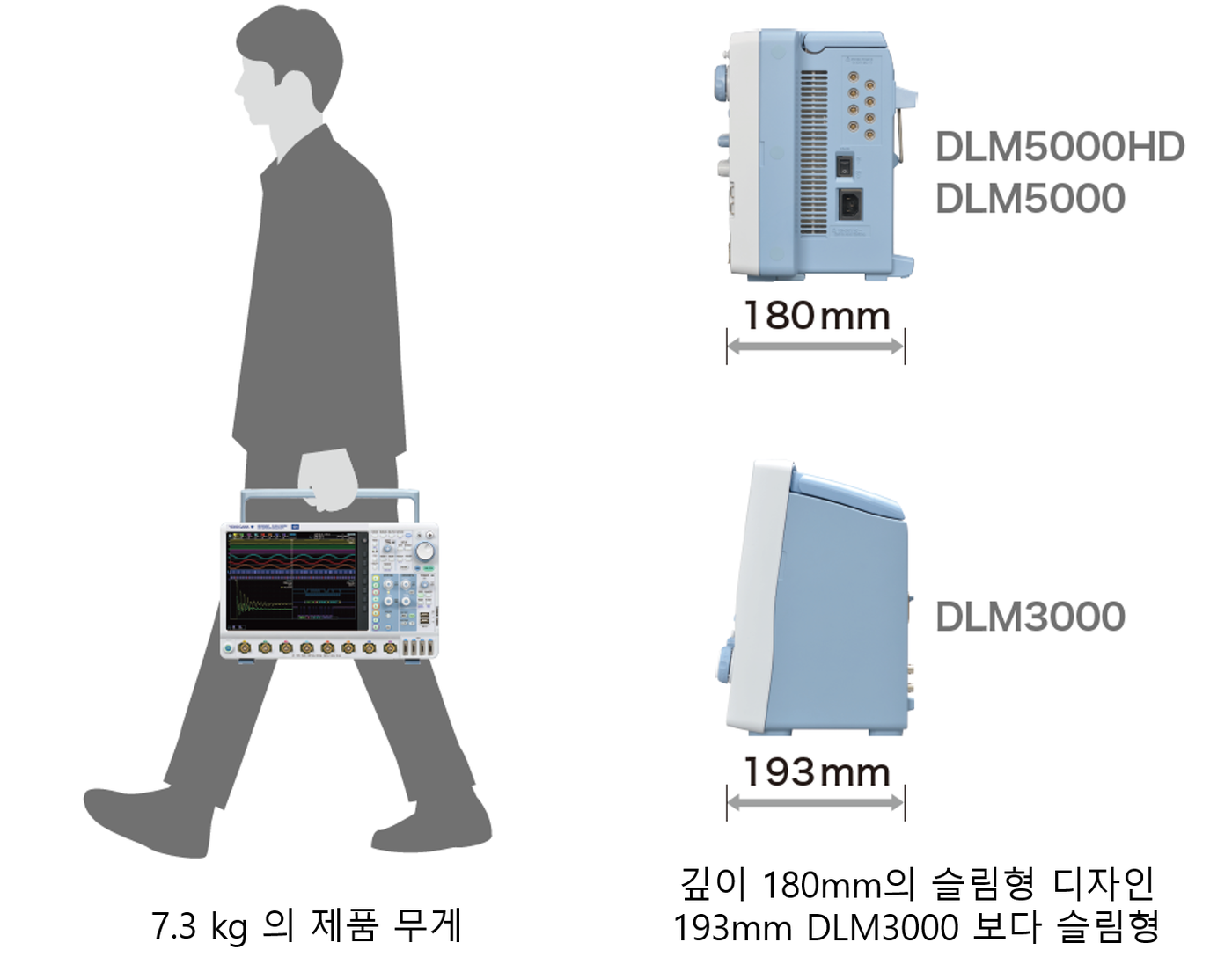

깊이 180mm 슬림 본체
무게 약 7.3kg, 깊이 180mm의 슬림한 설계로 좁은 작업대에도 설치하기 쉽고 들고 다니기 편합니다.
동기 · 로직 · 시리얼 버스 해석
파워 아날라이저와 시각 동기

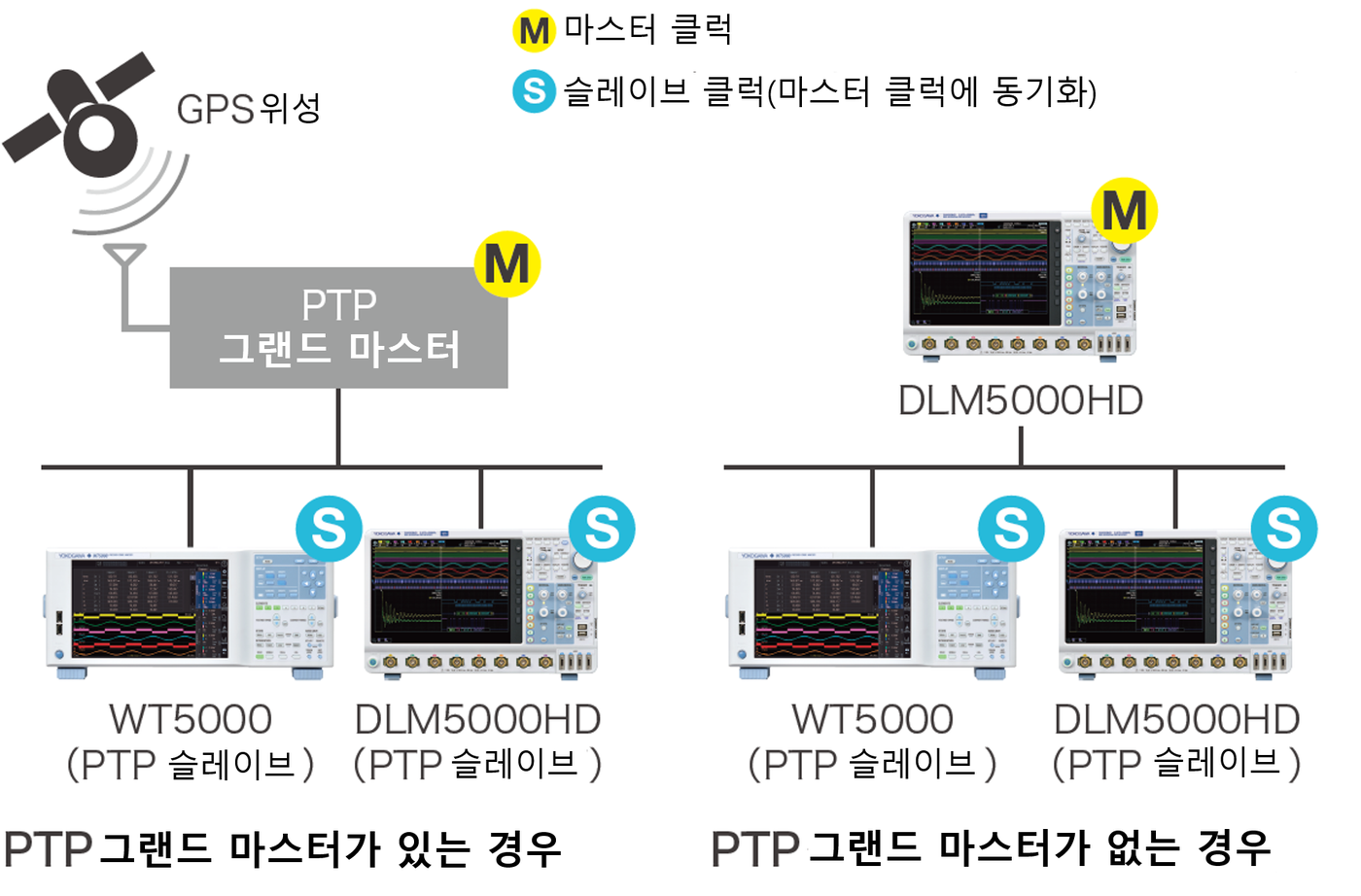

IEEE1588 슬레이브 기능이 표준이며 마스터 기능(/CY)을 추가해 WT5000 등과 정밀하게 시각 동기를 구성합니다.

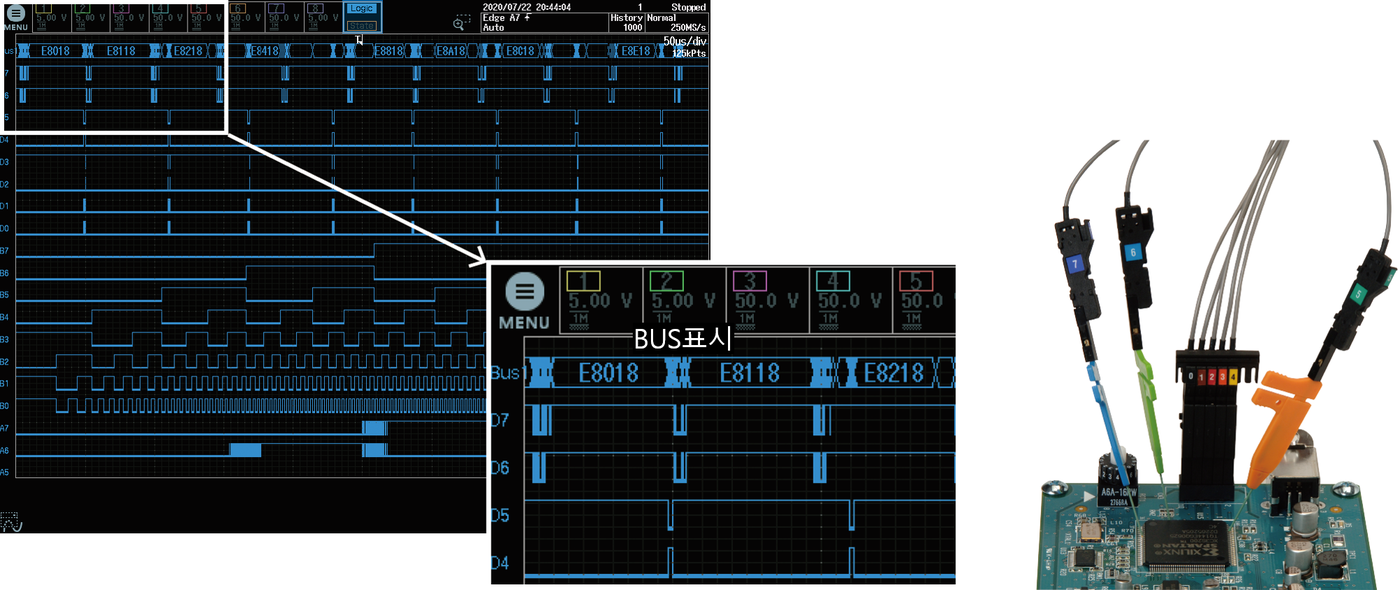

16비트 로직 입력 (최대 32비트)
16비트 로직 입력이 표준이며 /L4 옵션으로 최대 32비트까지 확장합니다. 로직 프로브(701988 / 701989)는 별도 판매입니다.
시리얼 버스 해석

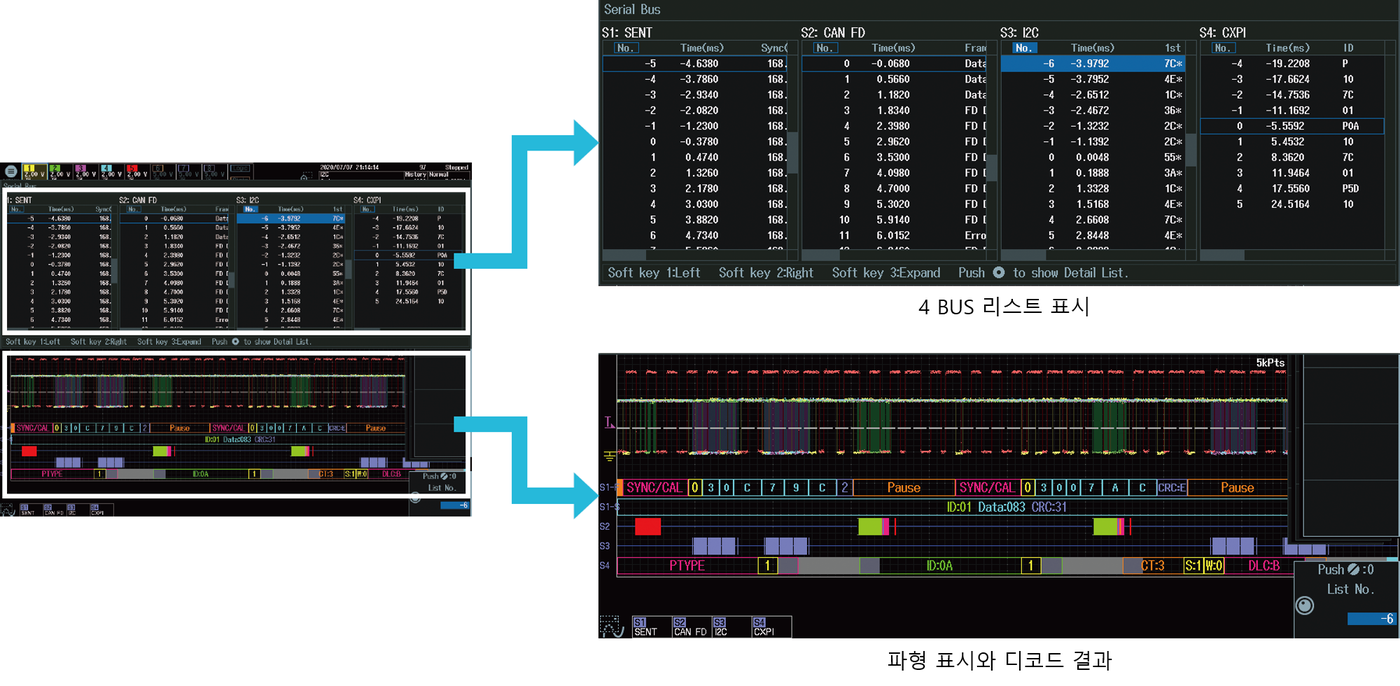

/F1~/F6 옵션으로 UART, I2C, SPI, CAN, CAN FD, LIN, FlexRay, SENT, CXPI, PSI5를 트리거하고 디코드합니다. 측정한 파형에도 오토 셋업을 적용할 수 있습니다.
측정 · 해석 기능

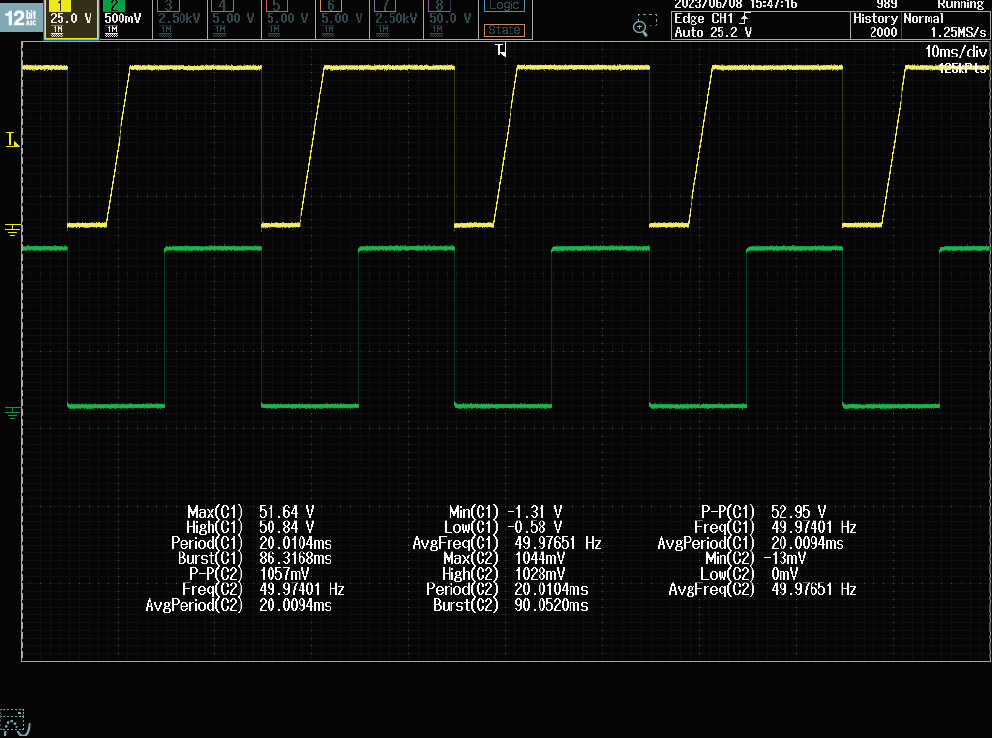

파형 파라미터 자동 측정
29종의 파라미터를 최대 120개까지 동시에 자동 측정하고 통계를 산출합니다.
트렌드 · 히스토그램

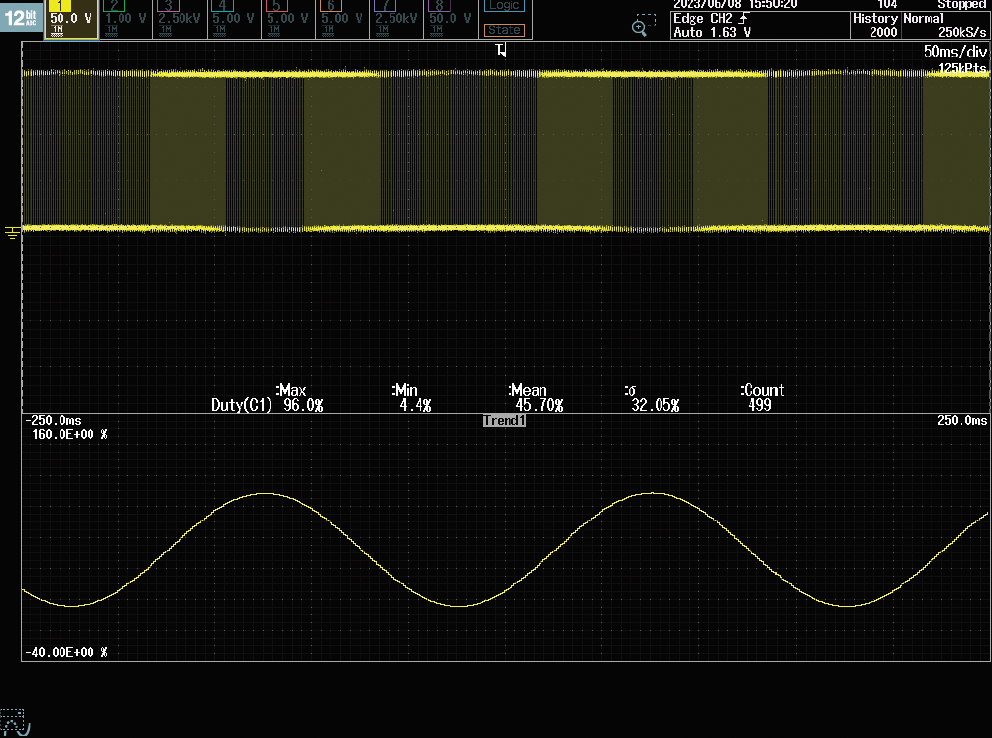

주기, 펄스 폭, 진폭의 변화를 그래프로 표시하고 히스토그램으로 분포를 확인합니다.
커서 측정

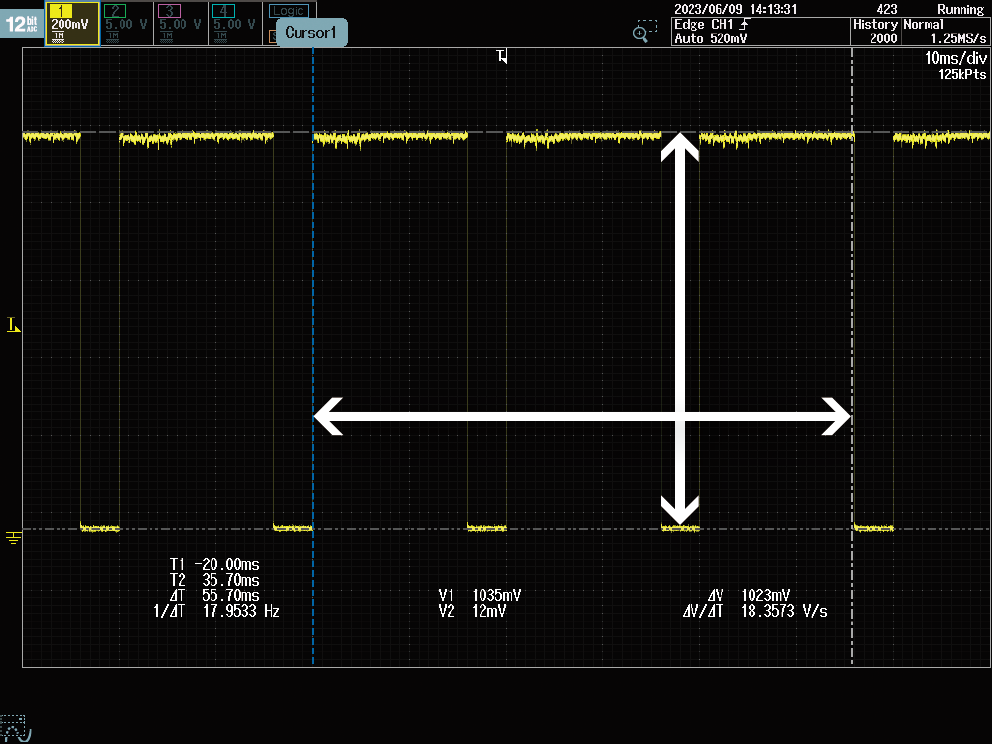

ΔT, ΔV, ΔT&ΔV, 마커, 각도 커서로 전압과 시간 차이를 바로 읽습니다.

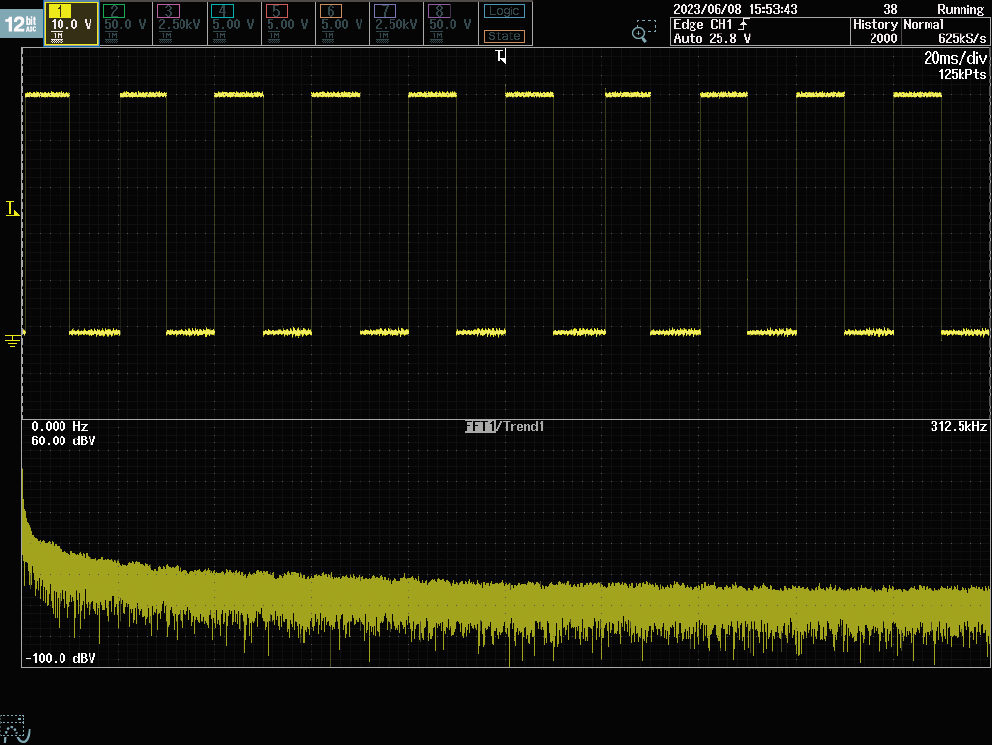

FFT 해석
CH1~CH8의 실제 파형은 물론 연산 파형에도 FFT를 적용합니다.

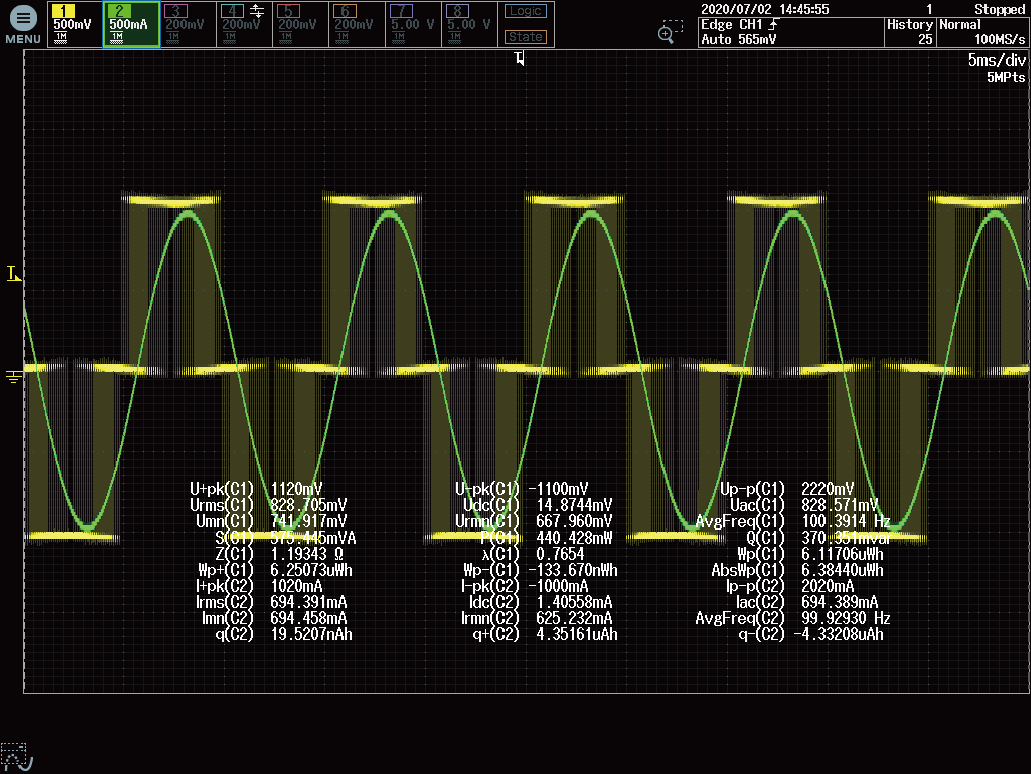

전원 해석 (/G3 · /GA)
스위칭 손실, I2t, SOA, 전원 고조파와 전력 파라미터를 측정하는 전원 해석 기능을 추가할 수 있습니다.

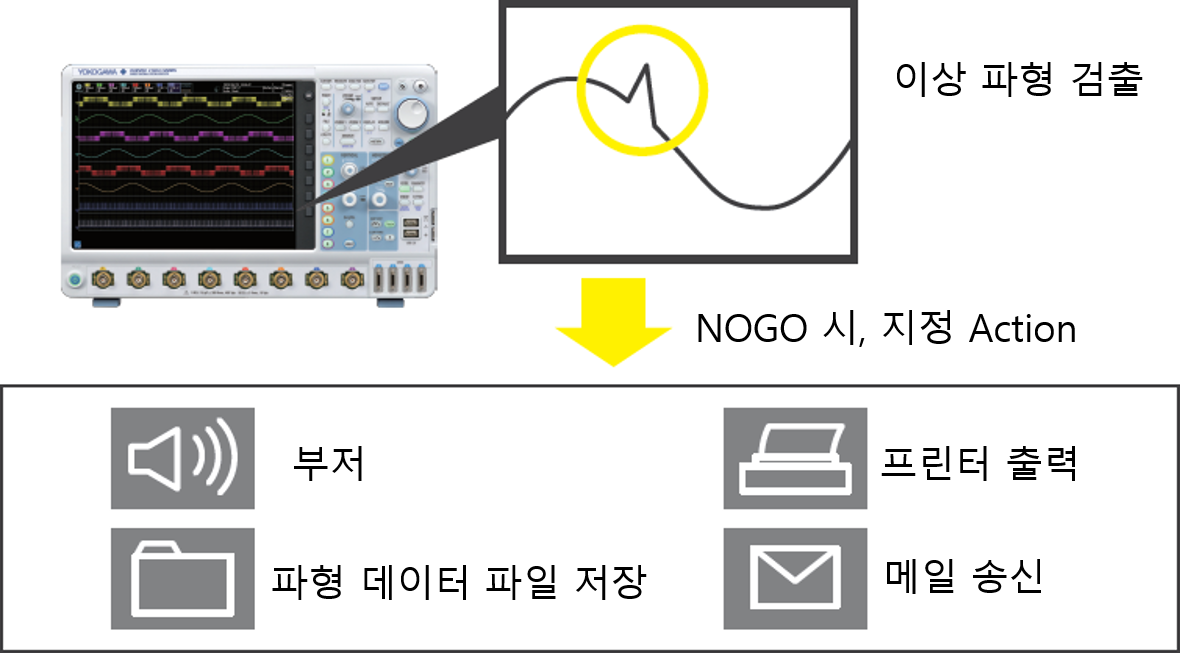

GO/NO-GO 판정
이상 파형을 검출하면 부저, 파형 저장, 프린터 출력, 메일 전송을 자동으로 실행합니다.
원터치 스냅샷

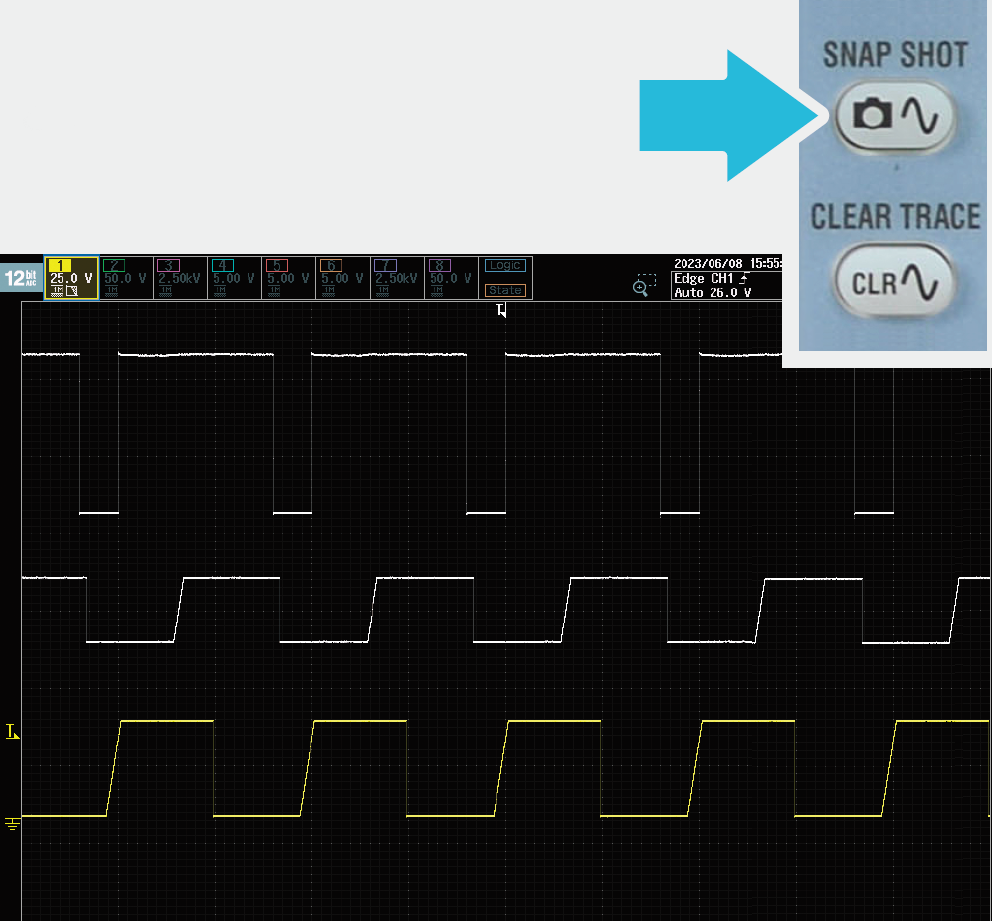

스냅샷 키를 누르면 현재 파형이 화면에 남아 여러 파형을 겹쳐 비교하고 파일로 저장할 수 있습니다.
썸네일 파일 목록

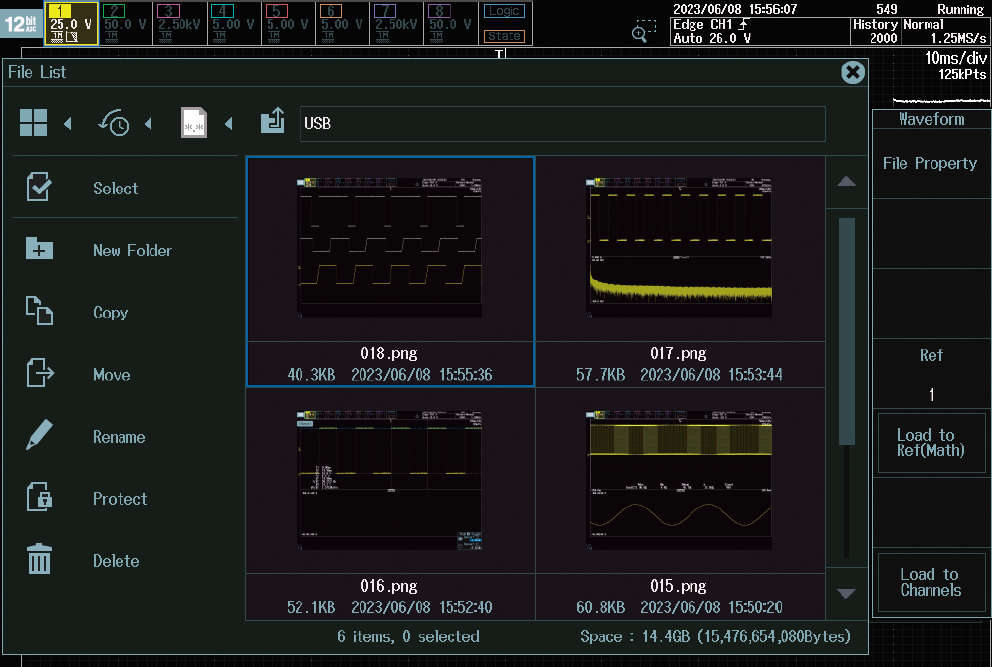

저장한 파형과 화면 이미지를 썸네일로 확인하고 복사, 삭제까지 본체에서 처리합니다.

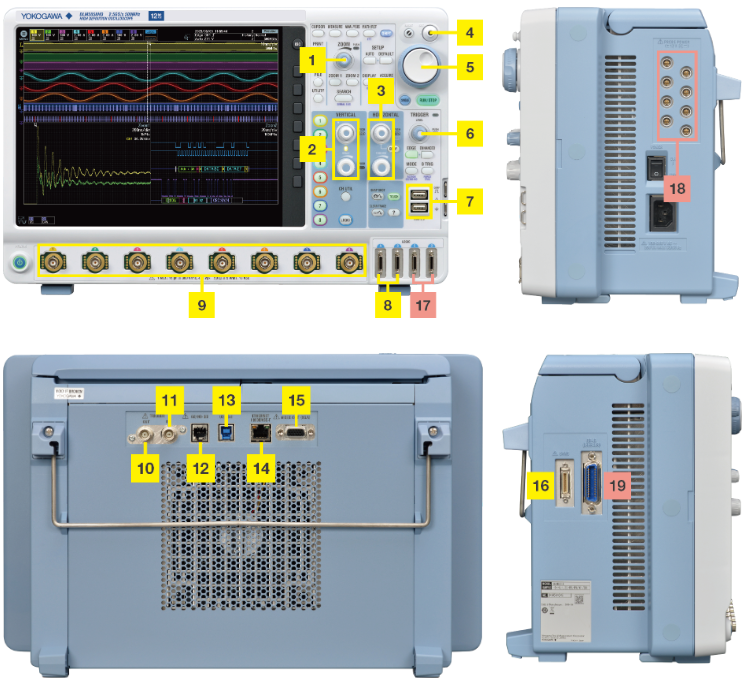

풍부한 인터페이스
USB 3.0(PC 연결), 기가비트 이더넷, USB 주변기기 단자, RGB 출력, GO/NO-GO 출력, 동기 운전 입출력(DLMsync)을 갖췄습니다.
모델 구성
| 모델 | 대역 | 아날로그 채널 | 로직 입력 |
|---|---|---|---|
| DLM5034HD | 350MHz | 4ch | 16비트 표준 (/L4 옵션으로 최대 32비트) |
| DLM5054HD | 500MHz | 4ch | 16비트 표준 (/L4 옵션으로 최대 32비트) |
| DLM5038HD | 350MHz | 8ch | 16비트 표준 (/L4 옵션으로 최대 32비트) |
| DLM5058HD | 500MHz | 8ch | 16비트 표준 (/L4 옵션으로 최대 32비트) |
전원 코드 VDE 규격(-F), 한국어 메뉴·패널(-HK) 기준입니다. 로직 프로브는 별도 판매입니다.
주요 사양
| 주파수 대역 | DLM503xHD 350MHz, DLM505xHD 500MHz |
|---|---|
| 입력 채널 | 4ch 모델 CH1~CH4, 8ch 모델 CH1~CH8, 로직 16비트(옵션 32비트) |
| 수직축 분해능 | 12비트 (400 LSB/div), 고분해능 모드 최대 16비트 |
| 최대 샘플 속도 | 실시간 2.5GS/s, 반복 샘플링 250GS/s |
| 기록 길이 | 표준 반복 12.5M / 단발 50M(홀수 채널만 125M) 포인트, /M1(S) 25M·125M·250M, /M2(S) 50M·250M·500M, /M3(S) 125M·500M·1G (택일) |
| 히스토리 | 표준 20,000장 · /M1(S) 50,000장 · /M2(S) 100,000장 · /M3(S) 200,000장 |
| 입력 결합 · 임피던스 | AC 1MΩ, DC 1MΩ, DC 50Ω (1MΩ 약 16pF) |
| 감도 설정 | 1MΩ 500μV/div ~ 10V/div, 50Ω 500μV/div ~ 1V/div |
| 최대 입력 전압 | 1MΩ 300Vrms / 400Vpeak, 50Ω 5Vrms / 10Vpeak |
| 잔류 노이즈 (대표값) | DLM503xHD 103μVrms, DLM505xHD 134μVrms (2mV/div) |
| 시간축 설정 | 1ns/div ~ 500s/div |
| 대역 제한 | FULL, 200MHz ~ 8kHz 14단계 (채널별) |
| 디스플레이 | 12.1인치 TFT 컬러 정전식 터치 패널, XGA(1024×768) |
| 인터페이스 | USB 3.0(PC 연결), 기가비트 이더넷, USB 주변기기 단자, RGB 출력, (옵션) GP-IB, DLMsync |
| 내장 스토리지 | 표준 약 1.7GB, /C8 옵션 약 64GB |
| 전원 | 100~120V / 220~240V AC (자동 전환), 50/60Hz, 최대 290VA |
| 외형 · 중량 | 426(W) × 266(H) × 180(D) mm, 약 7.3kg (옵션 제외) |
| 사용 온도 | 5 ~ 40°C |
상세 사양과 프로브·액세서리는 카탈로그를 참고하세요.
옵션 및 납기 안내 · 옵션은 아래 추가상품에서 선택해 함께 주문하세요. 메모리 확장(/M1~/M3, /M1S~/M3S)과 연산·전원 해석(/G2·/G3·/GA)은 각각 하나만 선택할 수 있고, 4채널 모델은 S가 붙은 메모리 옵션과 /P4, 8채널 모델은 /M1~/M3, /P8, /E1, /E3 옵션을 선택합니다. 프로브는 별도 판매이며 주문 생산품으로 납기는 약 6주입니다.
