DLM3000DLM3022 · 3032 · 3052 · 3024 · 3034 · 3054
200MHz·350MHz·500MHz 대역, 2.5GS/s, 최대 500M 포인트 메모리를 갖춘 2채널·4채널 오실로스코프입니다. 8.4인치 XGA 터치 스크린과 A4 용지 2/3 크기의 세로형 본체로 좁은 작업대에서도 편하게 쓰고, 14종 실시간 필터와 풍부한 트리거로 깨끗한 파형을 빠르게 분석합니다.
생산성을 높이는
컴팩트 오실로스코프
낮은 잔류 노이즈와 넓은 전압 범위, 대역 제한 필터로 신호를 깨끗하게 보여 주고, 터치 스크린과 전통적인 조작 패널을 함께 갖춰 누구나 쉽게 사용합니다.
DLM3000 카탈로그 (PDF) 보기자료실에서 다운로드 ▶DLM3000의 강점
품질, 유연성, 사용 편의성을 한 대에 담았습니다.
직관적인 터치 조작
커서, 줌 영역, 파형 표시 영역을 드래그와 핀치로 바로 설정합니다. 물리 버튼과 노브도 그대로 있어 두 방식을 자유롭게 오갈 수 있습니다.
측정 항목 선택
자동 측정할 파형 파라미터를 화면에서 손가락으로 골라 설정합니다. 파라미터 29종, 동시 측정은 최대 30개까지 지원합니다.
최대 500M 포인트 롱 메모리
500M 포인트(/M2)를 설치하면 2.5GS/s로도 2채널 단발 측정 시 최대 0.2초를 기록하며, 250kS/s에서는 2,000초까지 측정합니다.
8비트 분해능 (최대 12비트)
수직축 8비트(25 LSB/div)이며 고분해능 모드에서는 최대 12비트로 미세한 신호를 관측합니다.
14종 실시간 필터
채널마다 8kHz부터 200MHz까지 14종의 저역 통과 필터를 메모리에 저장하기 전에 적용합니다.
A4 용지 2/3 크기
가로 226mm, 깊이 약 193mm의 세로형 본체로 설치 공간이 작고 약 4.5kg으로 옮기기 쉽습니다.
줌 · 검색 · 히스토리
긴 파형 속에서 중요한 순간을 빠르게 찾아 분석합니다.
2개 영역 동시 줌
서로 다른 두 위치를 독립적으로 확대해 원인과 결과가 되는 파형을 나란히 비교합니다. 오토 스크롤로 줌 창을 자동으로 이동할 수도 있습니다.
줌 검색 기능
엣지, 패턴, 펄스 폭, 타임아웃, 시리얼 버스 조건으로 파형을 자동 검색하고 찾은 위치를 화면에 표시합니다.
최대 100,000장 히스토리
이전에 캡처한 파형을 최대 100,000개까지 자동 저장합니다. 1개 또는 전체를 표시하고 커서 측정과 연산도 가능합니다.

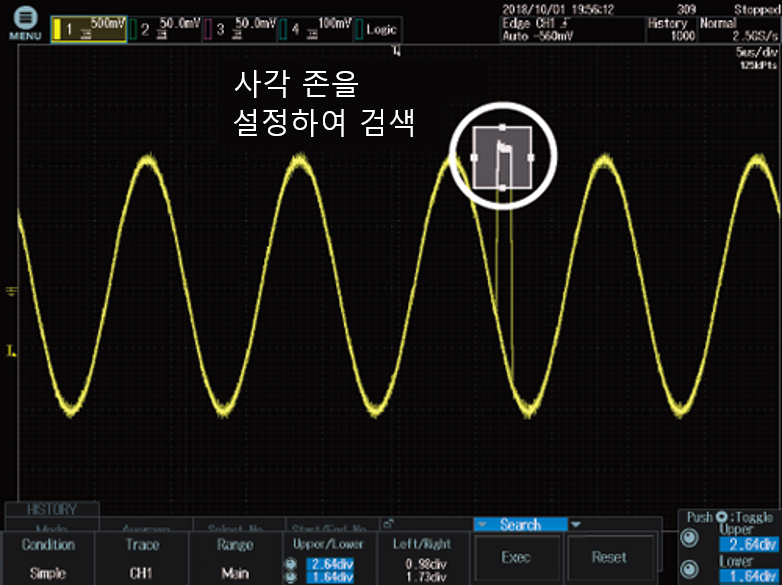

히스토리 검색
화면에 사각 존을 지정해 그 영역을 지나는 파형, 지나지 않는 파형을 100,000개 속에서 찾아냅니다.
리플레이 기능
저장된 히스토리 파형을 자동 재생, 일시 정지, 빨리 감기, 되감기 하며 이상 파형을 놓치지 않습니다.

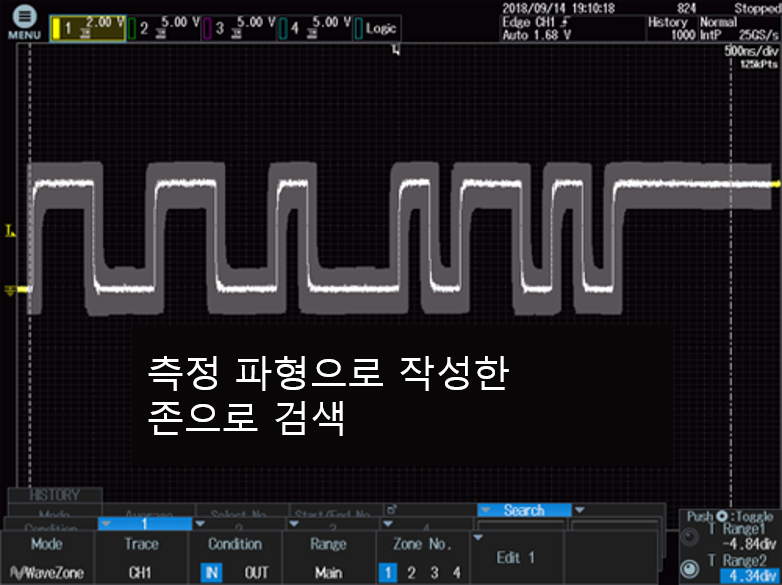

측정 파형으로 존 작성
측정한 파형을 상하좌우로 이동해 만든 존으로 파형을 검색해, 형태가 일정하지 않은 이상 신호도 찾아냅니다.
트리거 · 필터
아날로그와 로직 입력을 조합한 복합 트리거로 원하는 파형만 정확히 포착합니다.

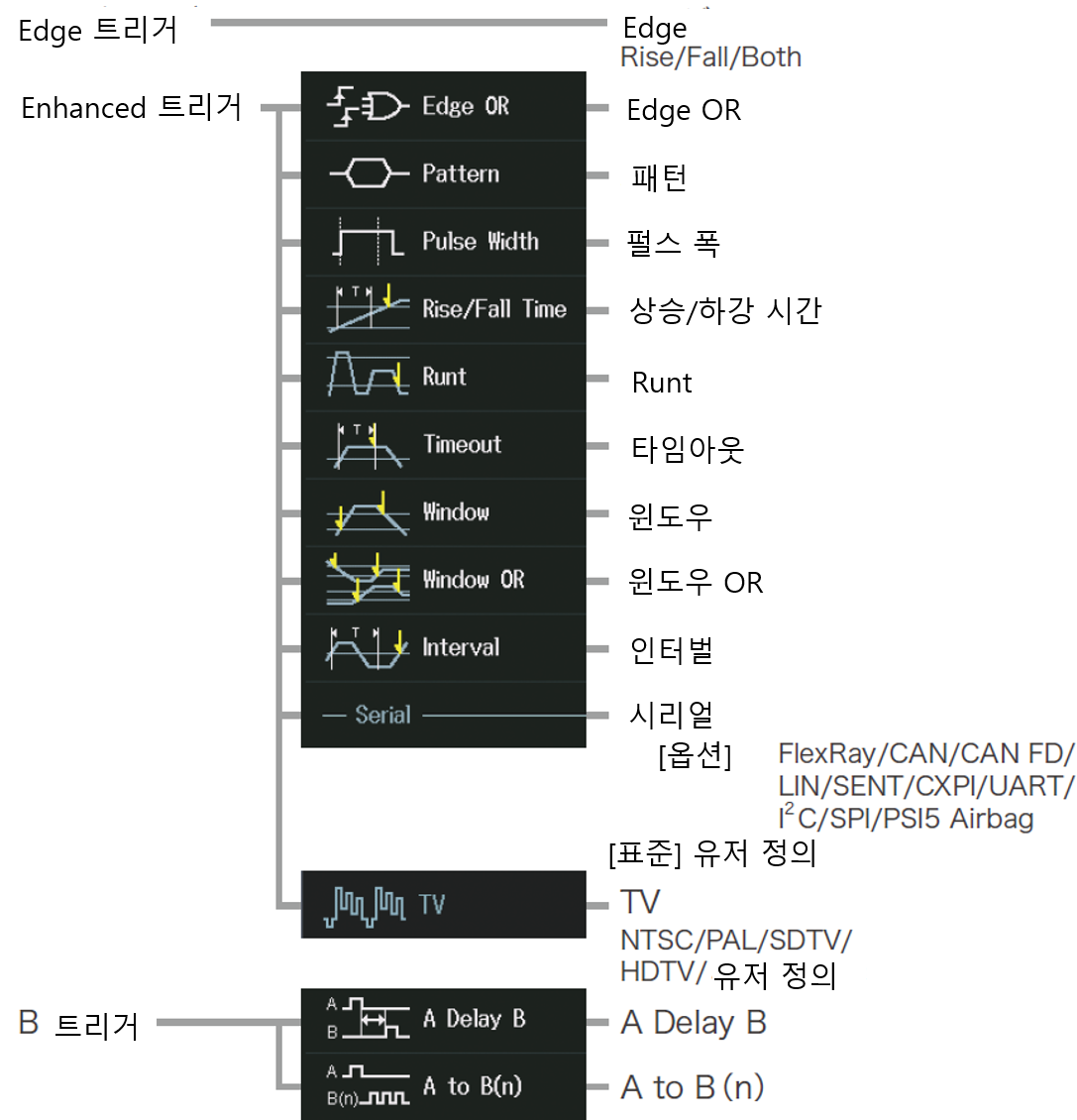

다양한 트리거
엣지, 엔핸스드(엣지 OR, 패턴, 펄스 폭, 상승/하강 시간, 런트, 타임아웃, 윈도우, 인터벌, TV, 시리얼)와 B 트리거(A Delay B, A to B(n))를 지원합니다. 디지털 트리거 방식으로 트리거 오차를 줄였습니다.
사용자 정의 시리얼 패턴
최대 128비트의 임의 패턴을 설정해 독자 통신 포맷의 ID나 데이터 부분에서 트리거할 수 있습니다.
실시간 필터
채널마다 200MHz, 100MHz, 20MHz에서 8kHz까지 14종의 저역 통과 필터를 적용해 불필요한 성분을 메모리 저장 전에 제거합니다.
연산 디지털 필터
IIR 필터 연산으로 저역 통과, 고역 통과를 적용하고 입력 파형과 함께 표시합니다. 차단 주파수는 0.01Hz~500MHz 범위입니다.
시리얼 버스 트리거
/F01~/F06 옵션으로 UART, I2C, SPI, CAN, CAN FD, LIN, FlexRay, SENT, CXPI, PSI5를 트리거하고 디코드합니다.
자동 측정과 편리한 기능
파형 파라미터 자동 측정
29종 파라미터를 최대 30개 동시에 자동 측정합니다. 연속, 사이클별, 히스토리 메모리 기준 통계도 낼 수 있습니다.
트렌드 · 히스토그램
주기, 펄스 폭, 진폭 등의 변화를 그래프로 표시하고 전압·시간축 히스토그램으로 분포를 확인합니다.
커서 측정
ΔT, ΔV, ΔT&ΔV, 마커, 각도 커서 5종으로 전압과 시간 차이를 바로 읽습니다.
FFT 해석
CH1~CH4 실제 파형은 물론 연산 파형에도 FFT를 적용하며 최대 2개를 동시에 해석합니다.
원터치 스냅샷
스냅샷 키를 누르면 현재 파형이 화면에 흰색으로 남아 여러 파형을 겹쳐 비교하고 파일로도 저장할 수 있습니다.
썸네일 파일 목록
저장한 파형과 화면 이미지를 썸네일로 확인하고 복사, 삭제까지 본체에서 처리합니다.
하이브리드 채널 · 시리얼 · 전원 해석

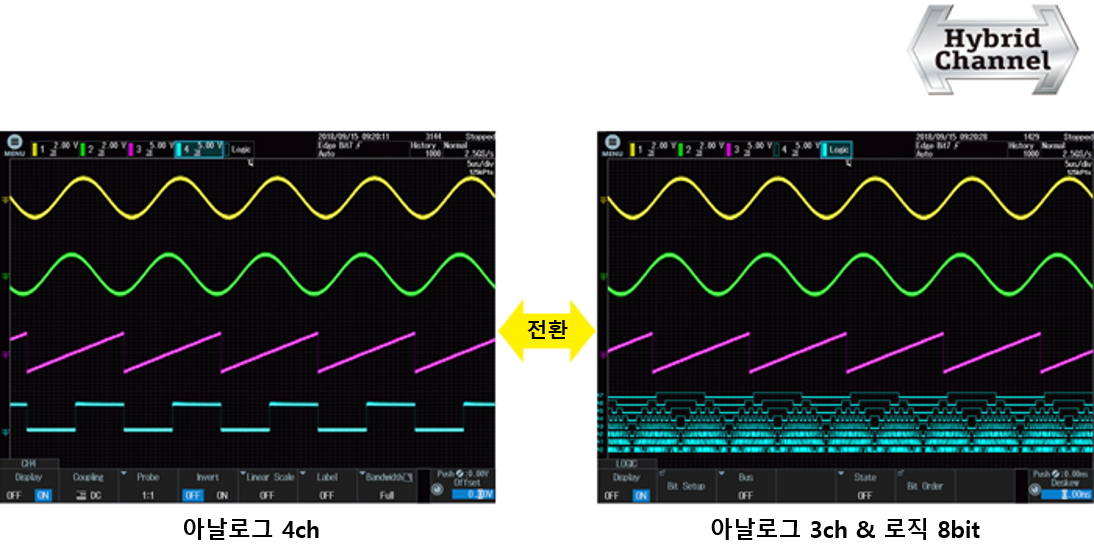

아날로그 4ch ↔ 3ch + 로직 8비트
4채널 모델은 CH4를 로직 8비트로 전환해 아날로그 3채널과 로직 8비트, 최대 11개 신호를 동시에 관측하는 MSO로 쓸 수 있습니다. 로직 프로브(701988 / 701989)는 별도 판매입니다.
시리얼 · 전원 해석 옵션 (4채널 모델)
/F01~/F06 시리얼 버스 해석은 오토 셋업과 최대 4개 버스 동시 해석을 지원합니다. /G02 사용자 정의 연산, /G03 전원 해석(스위칭 손실, I2t, SOA, 고조파)도 추가할 수 있습니다.
모델 구성
| 모델 | 대역 | 채널 | 로직 입력 |
|---|---|---|---|
| DLM3022 | 200MHz | 아날로그 2ch | 없음 |
| DLM3032 | 350MHz | 아날로그 2ch | 없음 |
| DLM3052 | 500MHz | 아날로그 2ch | 없음 |
| DLM3024 | 200MHz | 아날로그 4ch | CH4를 로직 8비트로 전환 가능 |
| DLM3024/LN | 200MHz | 아날로그 4ch | 전환 로직 입력 없음 |
| DLM3034 | 350MHz | 아날로그 4ch | CH4를 로직 8비트로 전환 가능 |
| DLM3034/LN | 350MHz | 아날로그 4ch | 전환 로직 입력 없음 |
| DLM3054 | 500MHz | 아날로그 4ch | CH4를 로직 8비트로 전환 가능 |
| DLM3054/LN | 500MHz | 아날로그 4ch | 전환 로직 입력 없음 |
전원 코드 VDE 규격(-F), 한국어 메뉴·패널(-HK) 기준입니다. 로직 프로브는 별도 판매입니다.
주요 사양
| 주파수 대역 | DLM3x22/3x24 200MHz, DLM3x32/3x34 350MHz, DLM3x52/3x54 500MHz |
|---|---|
| 입력 채널 | 2ch 모델 CH1~CH2, 4ch 모델 CH1~CH4 (로직 입력 사용 시 CH1~CH3 + 로직 8비트) |
| 수직축 분해능 | 8비트 (25 LSB/div), 고분해능 모드 최대 12비트 |
| 최대 샘플 속도 | 실시간 2.5GS/s, 반복 샘플링 250GS/s |
| 기록 길이 | 표준 반복 12.5M / 단발 50M(홀수 채널만 125M) 포인트, /M1 25M·125M·250M, /M2 50M·250M·500M (4채널 모델, 택일) |
| 히스토리 | 최대 100,000장 |
| 입력 결합 | AC 1MΩ, DC 1MΩ, DC 50Ω |
| 감도 설정 | 1MΩ 500μV/div ~ 10V/div (1-2-5 스텝) |
| 시간축 설정 | 1ns/div ~ 500s/div |
| 대역 제한 | FULL, 200MHz ~ 8kHz 14단계 (채널별) |
| 디스플레이 | 8.4인치 XGA 컬러 정전식 터치 패널 |
| 인터페이스 | USB 3.0(PC 연결), 기가비트 이더넷, USB 주변기기 단자, RGB 출력, (옵션) GP-IB |
| 내장 스토리지 | 표준 약 300MB, /C8 옵션 약 60GB |
| 전원 | 100~120V / 220~240V AC (자동 전환), 50/60Hz, 최대 180VA |
| 외형 · 중량 | 226(W) × 293(H) × 193(D) mm, 약 4.5kg (옵션 제외) |
| 사용 온도 | 5 ~ 40°C |
상세 사양과 프로브·액세서리는 카탈로그를 참고하세요.
옵션 및 납기 안내 · 옵션은 아래 추가상품에서 선택해 함께 주문하세요. /M1과 /M2, /EX2·/EX4는 각각 하나만 선택할 수 있고, 4채널 전용 옵션은 2채널 모델에는 설치할 수 없습니다. 프로브는 별도 판매이며 주문 생산품으로 납기는 약 6주입니다.
