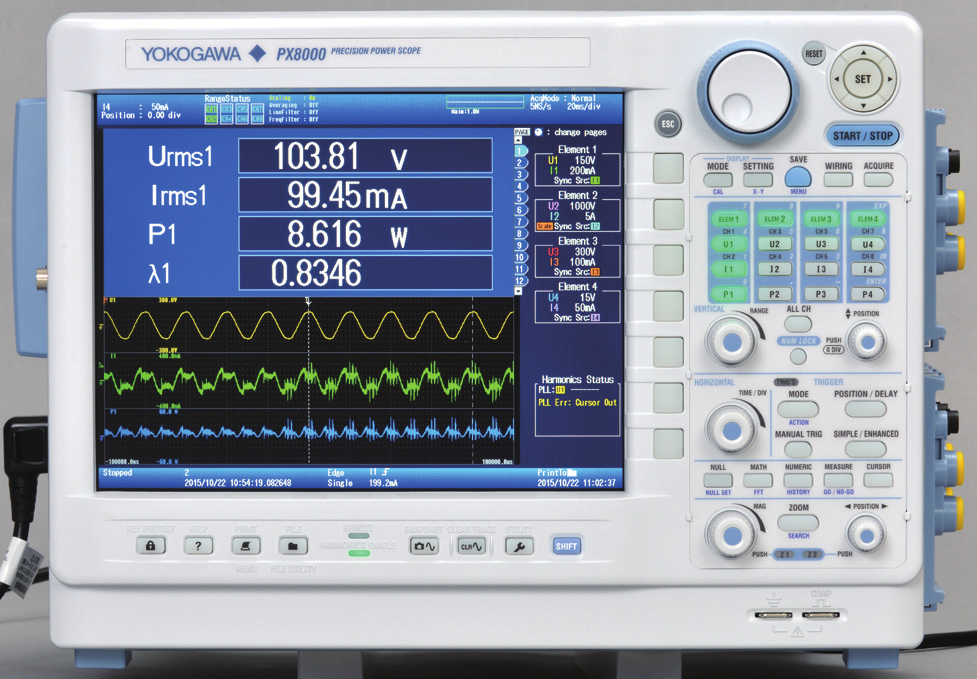

PX8000Precision Power Scope
전력 분석기의 정밀 전력 측정과 오실로스코프의 시간축 파형 측정을 한 대에 담았습니다. 12비트 100MS/s, DC~20MHz 대역으로 인버터의 과도 전압·전류·전력을 파형으로 확인하고 정확하게 계산합니다.
전력 측정과 파형 측정을
한 번에
기존 전력 분석기와 오실로스코프가 채우지 못했던, 시간축 기반의 고정밀 전력 측정을 위한 장비입니다. 인버터 테스트, 무선 충전 개발, 로봇의 과도 응답 분석 등에 사용합니다.
PX8000 카탈로그 · 사양서 (PDF) 보기자료실에서 다운로드 ▶PX8000의 강점
과도 현상을 놓치지 않고, 정밀하게 계산합니다.

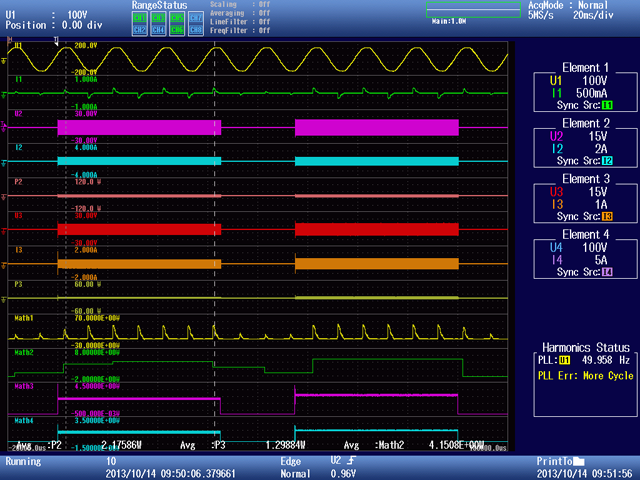

순간 전력의 동시 계산

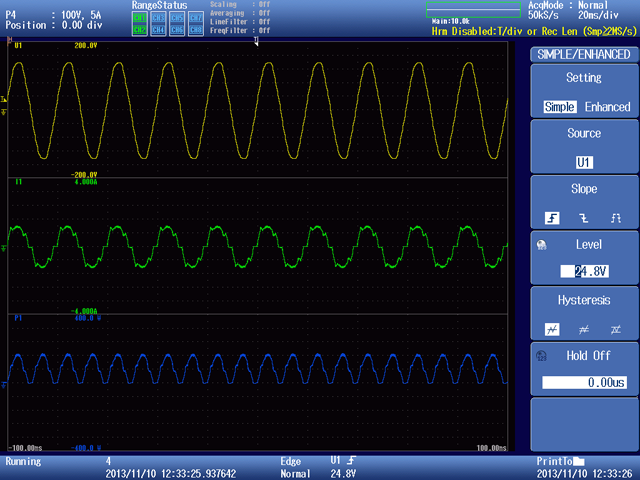

전압과 전류를 동시에 샘플링해 순간 전력 파형을 구하고, 커서로 구간을 지정해 평균 전력을 바로 읽습니다. 별도 설정 없이 기본으로 동작합니다.
사이클별 전력 추세
최대 400만 포인트의 사용자 정의 연산(MATH)으로 사이클마다 전력의 추세 파형을 계산합니다. 기기 기동 시나 모터의 전력 해석에 효과적입니다.
구간별 수치 계산

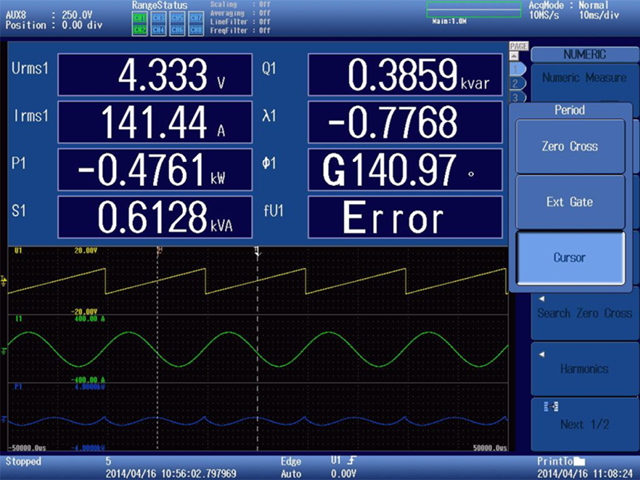

커서로 지정한 구간의 전력, 돌입 전류, 전력 파라미터를 수치 화면에 표시합니다. 복사기처럼 동작 모드가 여러 개인 기기의 모드별 소비 전력을 측정하기에 알맞습니다.
고속 · 광대역
12비트 분해능, 100MS/s, DC~20MHz 대역으로 고속 인버터 파형을 정확히 포착하고 전력을 계산합니다.
이상 현상 포착
항상 동작하는 히스토리 기능이 최대 1000개의 파형을 자동 저장하고, 조건 검색으로 이상 파형을 찾아 다시 표시합니다.
다양한 해석 기능
2채널 FFT, 최대 500차 고조파(/G5 옵션), 최대 8식의 파형 연산(MATH)과 20식의 수치 연산(F1~F20), 위상차 보정(De-skew)을 지원합니다.
화면 표시와 해석
수치, 파형, 벡터, 막대, X-Y 등 전력 해석에 필요한 표시 형식을 갖추고 있습니다.

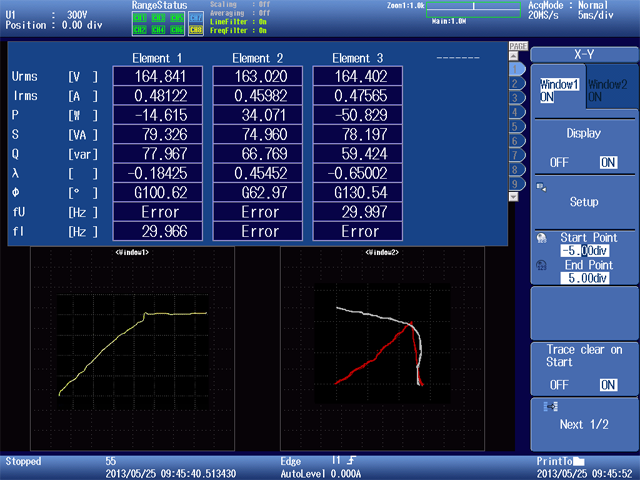

X-Y 표시 · ST 곡선
토크와 회전수의 관계를 나타내는 ST 곡선과 입출력 리사주 파형을 기본으로 표시합니다.

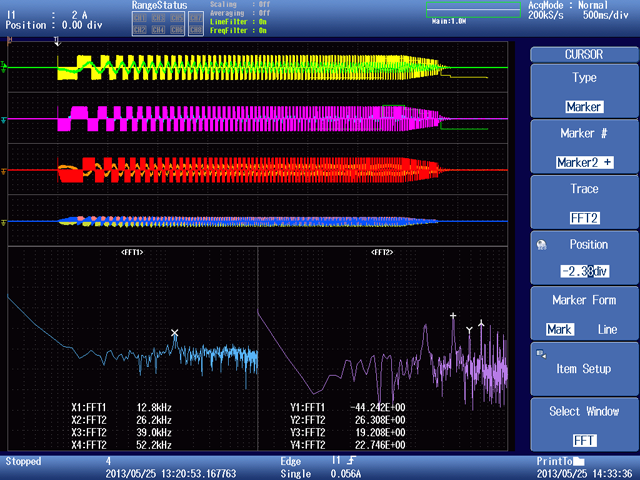

FFT 파형 분석
2채널 FFT를 기본 탑재해 고주파 파형을 관찰합니다. 반송파 주파수 성분이 모터에 미치는 영향을 분석할 수 있습니다.
동시 고조파 측정

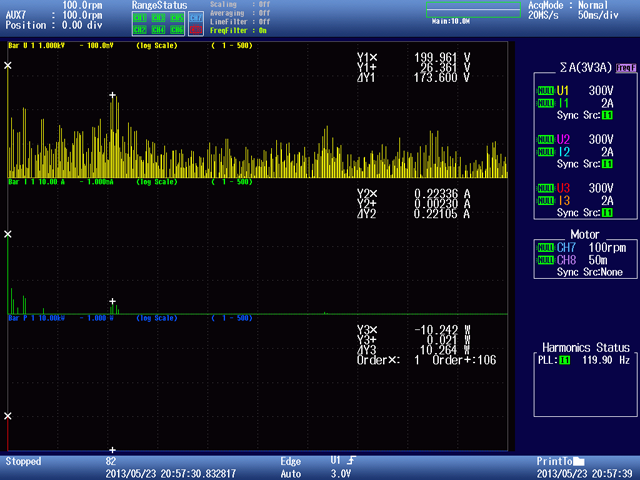

전압·전류의 고조파 성분과 왜곡률(THD) 등을 일반 측정과 동시에 처리합니다. (/G5 옵션)
입력 모듈 구성

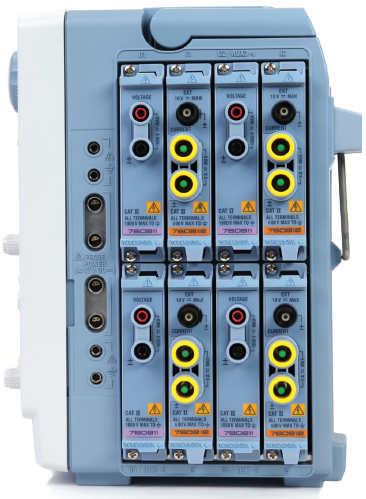

필요한 채널 수에 맞춰 모듈을 선택하는 플러그인 방식입니다. 전압 모듈 1개와 전류 모듈 1개가 전력 측정 엘리먼트 1개입니다.

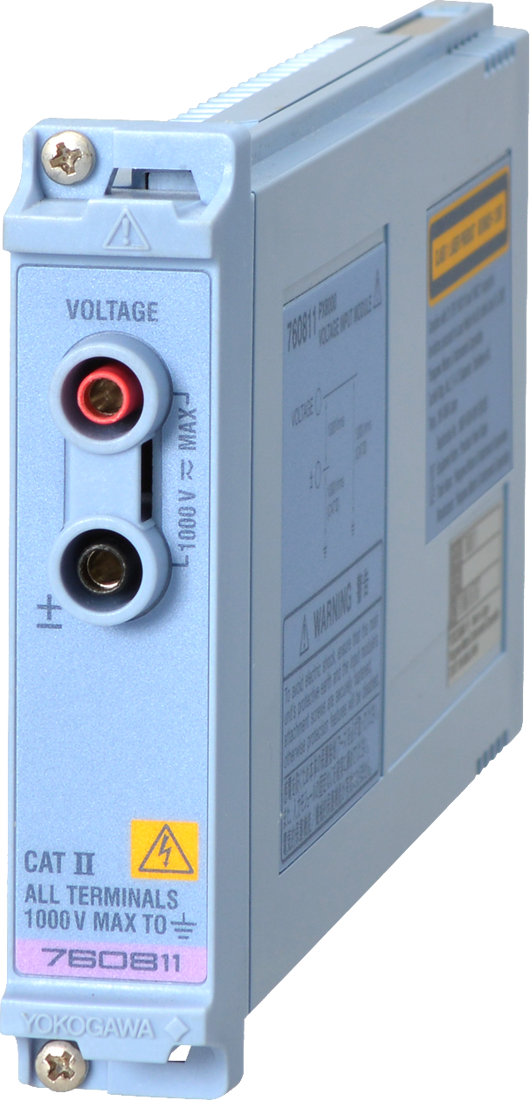

760811전압 모듈
1.5V~1000Vrms 직접 입력, DC~20MHz

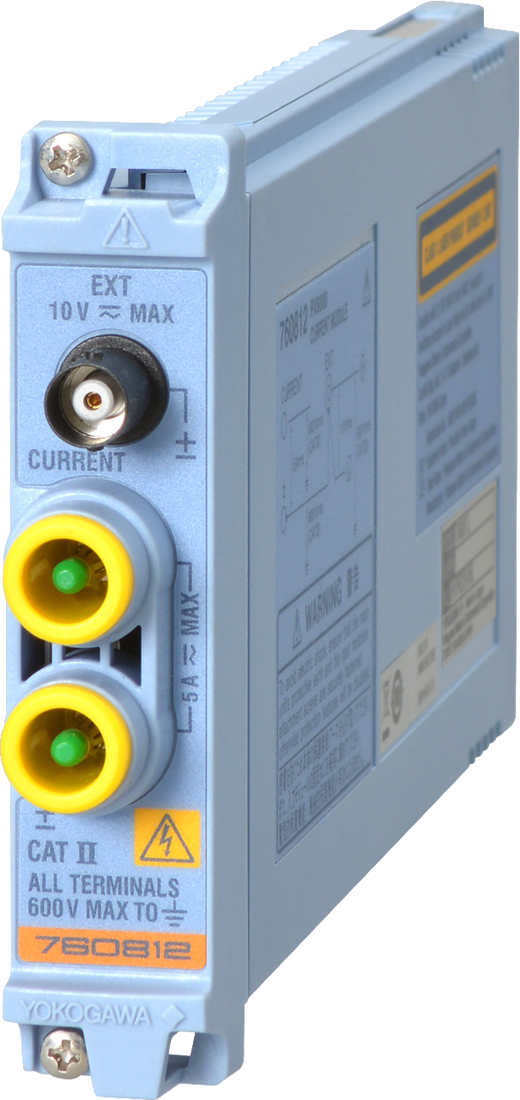

760812전류 모듈 (센서 입력 포함)
10mA~5Arms 직접 입력 + 외부 센서 입력 (50mV~10Vrms)

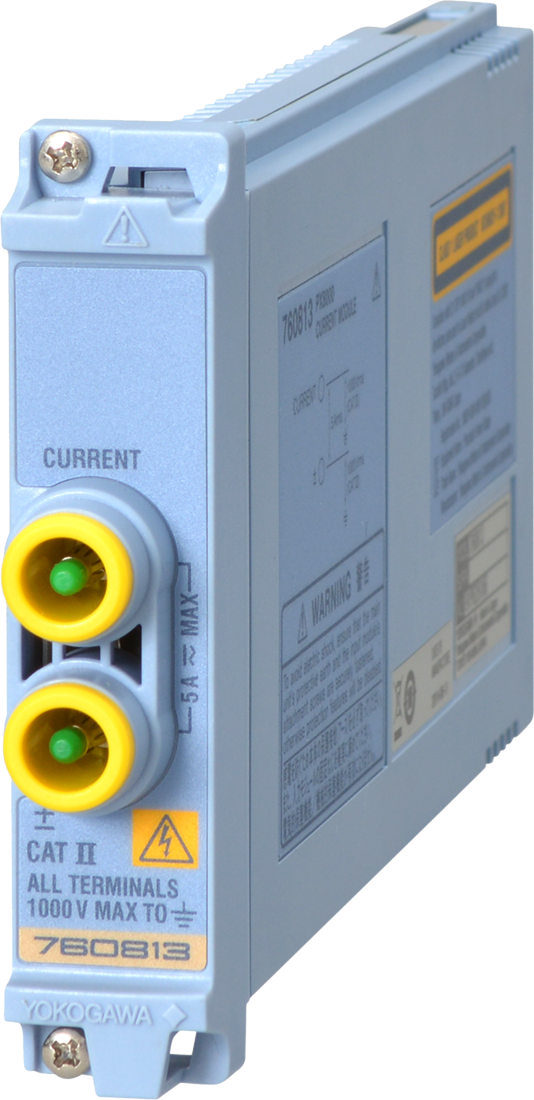

760813전류 모듈 (직접 입력)
10mA~5Arms 직접 입력, DC~10MHz

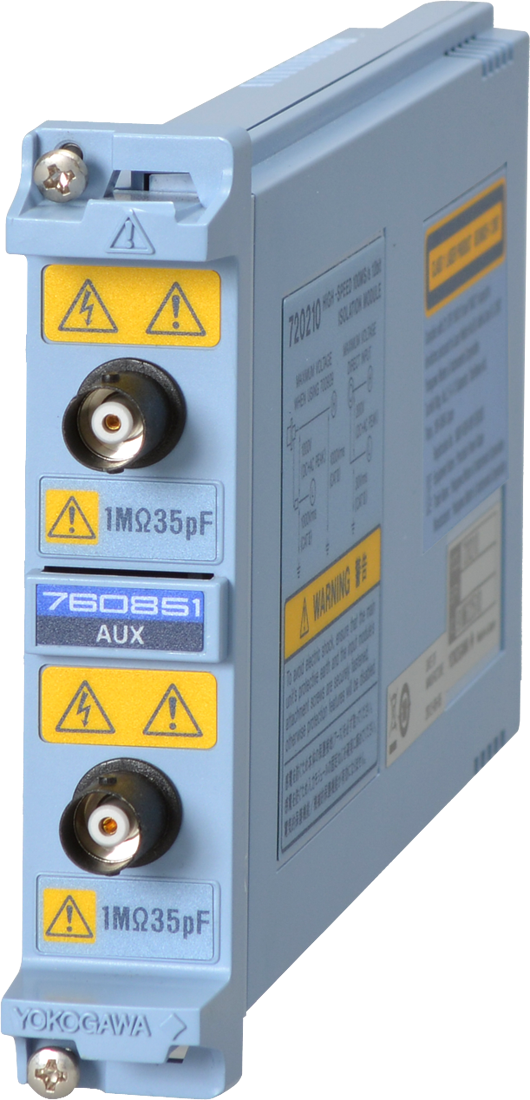

760851AUX 모듈
토크·회전수·펄스·아날로그 입력, 최대 3개
| 구분 | 내용 |
|---|---|
| 모듈 설치 수 | 전압·전류·AUX 모듈 합계 최대 8개 (전력 측정 엘리먼트 최대 4개), AUX 모듈은 최대 3개 (전력 측정 엘리먼트 1개 이상 필요) |
| 주문 시 유의 | 전압 모듈(760811)과 전류 모듈(760812 또는 760813)은 같은 수량으로 함께 주문해야 합니다. 전력값이 한 쌍의 모듈로 교정되기 때문입니다. |
| 전류 센서 연결 | CT 시리즈 전류 센서와 션트 저항 박스를 쓰려면 전류 모듈 760812와 센서 전원 옵션(/PD2)이 필요합니다. |

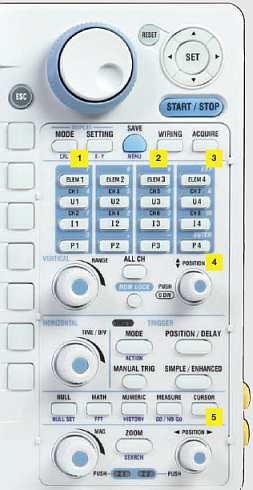

전·후면 구성

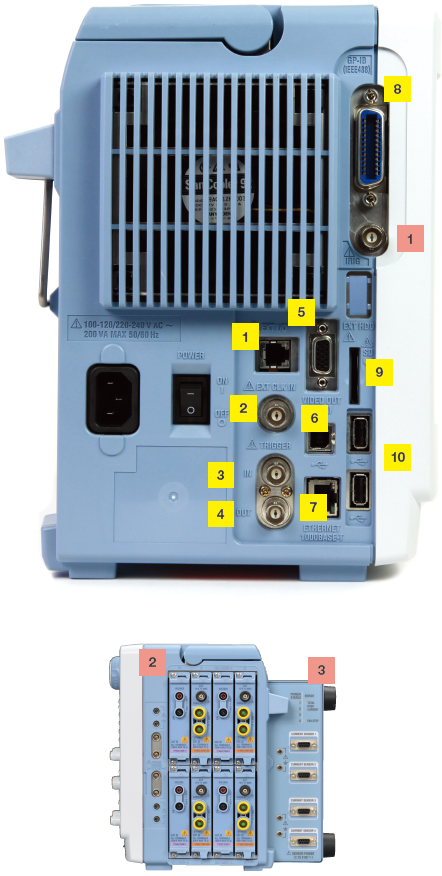

후면: GP-IB, Ethernet, USB, RGB 출력(XGA), SD 카드 슬롯, 외부 I/O 단자를 갖추고 있습니다. 전용 PC 소프트웨어 PowerViewerPlus(760881)와 LabVIEW 드라이버를 지원합니다.
PC 소프트웨어 PowerViewerPlus
대용량 데이터 분석

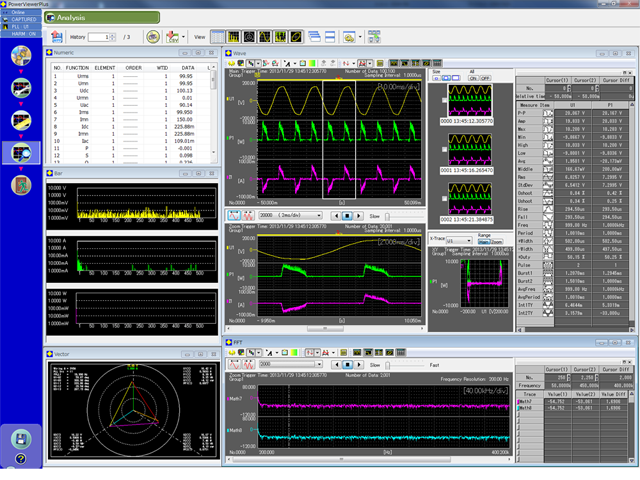

PX8000의 측정 데이터를 PC로 전송해 PX8000과 같은 파형 분석과 수치 계산을 합니다.
익숙한 조작성
요꼬가와 오실로스코프용 Xviewer, WT 시리즈용 WTViewer와 같은 조작 방식입니다. Ethernet, GP-IB, USB로 연결합니다.
이런 곳에 사용합니다
전기 자동차 인버터와 모터, 인버터 리액터 손실, 무선 충전, 로봇 컨트롤러 등 효율과 과도 응답 평가가 필요한 분야에서 사용합니다.
EV 인버터 · 모터 평가

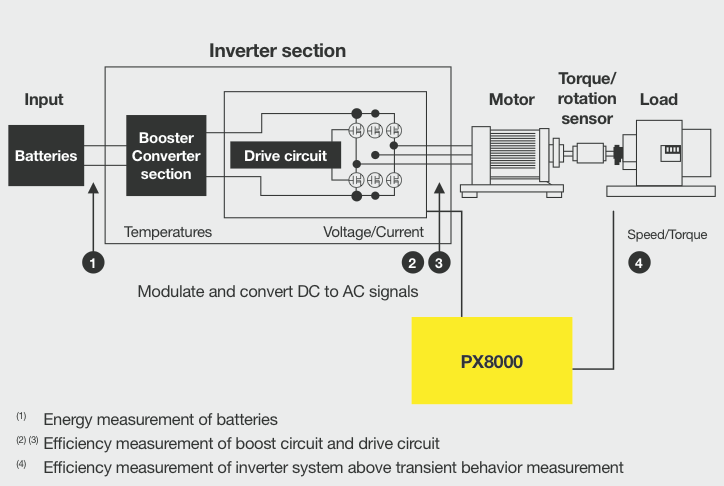

배터리, 승압 회로, 인버터, 모터의 효율을 전압·전류·토크·회전수와 함께 동시에 평가합니다. 컴팩트한 크기로 실차 측정에도 알맞습니다.
리액터 · 철손 평가

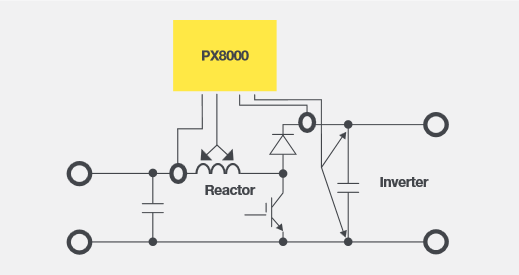

고주파 스위칭에서 리액터의 손실과 자성 재료의 코어 손실을 측정합니다. 전력은 1MHz까지 정확하게 측정합니다.
로봇 · 산업용 모터

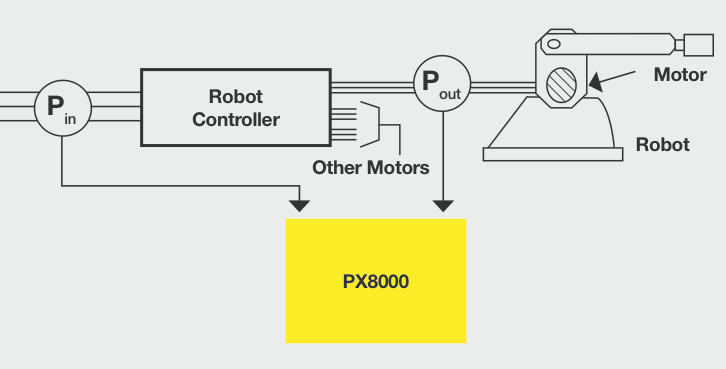

로봇 컨트롤러와 모터의 입출력 전력을 파형 단위로 측정해 과도 응답을 분석합니다.
주요 사양
| 입력 모듈 | 전압 모듈 760811, 전류 모듈 760812/760813, AUX 모듈 760851 (플러그인) |
|---|---|
| 전력 정확도 | ±(0.1% of reading + 0.1% of range) (45Hz~1kHz) |
| 전압 범위 | 1.5 / 3 / 6 / 10 / 15 / 30 / 60 / 100 / 150 / 300 / 600 / 1000Vrms |
| 전류 범위 (직접) | 10 / 20 / 50 / 100 / 200 / 500mA, 1 / 2 / 5Arms |
| 전류 범위 (센서 입력, 760812) | 50 / 100 / 200 / 500mV, 1 / 2 / 5 / 10Vrms |
| 측정 대역 (-3dB) | 전압 DC~20MHz, 전류 직접 DC~10MHz, 센서 입력 DC~20MHz |
| A/D 변환 | 12비트, 최대 100MS/s |
| 기록 길이 | 표준 채널당 10M 포인트, /M1 50M 포인트, /M2 100M 포인트 (/M1과 /M2는 택일) |
| AUX 모듈 | 직접 최대 200V(DC+ACpeak), 프로브 입력 최대 1000V(DC+ACpeak), 정확도 ±1% of range(DC), 펄스 입력 2Hz~1MHz |
| 고조파 | 최대 500차 (/G5 옵션), PLL 동기 방식 |
| FFT · 연산 | 2채널 FFT, 파형 연산 MATH 최대 8식(4M 포인트), 수치 연산 최대 20식 |
| 표시부 | 10.4인치 TFT 컬러 LCD, 수치 최대 6자리 |
| 인터페이스 | GP-IB, Ethernet(1000BASE-T), USB, RGB 출력(XGA), SD 카드 |
| 옵션 | /B5 내장 프린터(112mm), /C20 IRIG, /G5 고조파, /M1·/M2 메모리 확장, /P4 프로브 전원 4출력(±12V, 합계 1A), /PD2 센서 전원 4출력(±15V, 채널당 1.8A) |
| 전원 | 100~120V / 220~240V AC (자동 전환), 50/60Hz, 최대 200VA (/PD2 설치 시 400VA) |
| 중량 | 본체 약 6.5kg |
상세 사양은 카탈로그와 사양서를 참고하세요. 센서 전원 옵션(/PD2)은 견적 문의로 안내합니다.
구성 및 납기 안내 · 본체 가격에는 입력 모듈이 포함되어 있지 않습니다. 아래 추가상품에서 전압·전류·AUX 모듈과 옵션을 선택해 함께 주문하세요. 납기는 주문생산품 약 6주입니다.
