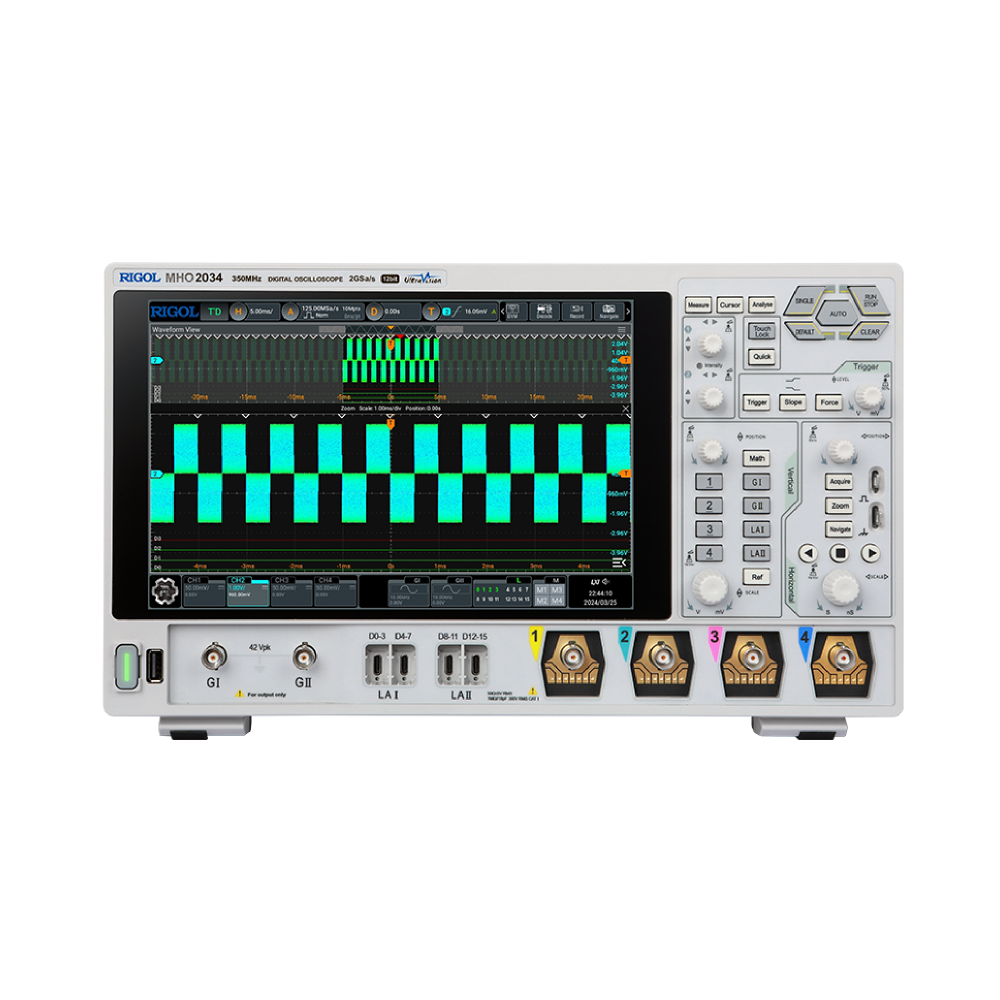

MHO2034
리골 포터블 오실로스코프

주요스펙

고해상도, 대용량 메모리,
그리고 배터리 전원까지.

MHO2034를 포함한 RIGOL MHO2000 시리즈는 12비트 수직 해상도와 최대 500 Mpts의 메모리 깊이, 그리고 초당 1,000,000 wfms의 파형 업데이트 속도를 지원하는 고해상도 디지털 오실로스코프입니다. 10.1인치 HD 멀티터치 디스플레이와 직관적인 Flex Knob, 안드로이드 기반 UI를 통해 탁월한 사용 경험을 제공합니다. 전 채널 2 GSa/s의 샘플링 속도, 전형적인 18μVrms 노이즈 플로어, AFG 옵션, 디지털 채널 기본 제공 등 고급 기능을 탑재했으며, 배터리 팩 전원 공급으로 다양한 환경에서 유연하게 활용할 수 있습니다.

작은 신호도 놓치지 않는다.
초고해상도의 힘

MHO2034 등 MHO2000 시리즈는 12비트 수직 해상도와 최대 4096개의 양자화 레벨을 통해 기존 8비트 장비보다 16배 더 높은 정밀도로 파형을 포착합니다. 특히 파워 리플 측정, 바이오센서 신호, 의료기기 신호 검출 등 작은 전압 변화가 결정적인 분야에서 탁월한 성능을 발휘합니다. 최대 200μV/div의 수직 감도와 함께 전형적인 18μVrms 초저 노이즈 플로어를 갖추고 있어, 미세한 신호의 특성도 정확하게 분석할 수 있습니다. 고해상도는 단순한 선명함을 넘어, 신호 속 의미를 더욱 깊이 들여다볼 수 있는 능력입니다.

버스 디버깅부터 산업 표준 분석까지,
강력한 트리거와 디코딩

MHO2034 포함 MHO2000 시리즈는 다양한 트리거 옵션(에지, 패턴, 시간 초과, 비디오, Zone 등)을 기본으로 제공하며, 실시간 이상 신호 포착에 최적화되어 있습니다. 또한 I2C, SPI, UART, CAN, CAN-FD, FlexRay, I2S, SENT, MIL-STD-1553B 등 다양한 직렬 프로토콜 디코딩 기능을 통해 임베디드, 자동차, 항공우주 등 다분야의 산업 테스트 요구를 충족합니다. 프로토콜 레벨의 이벤트를 트리거로 잡고 정확히 포착할 수 있어 복잡한 시스템 신호 간 상호작용을 빠르고 신뢰도 있게 디버깅할 수 있습니다.

아날로그와 디지털을 하나로.
표준 디지털 채널 제공

MHO2034를 포함한 MHO2000 시리즈는 16채널 디지털 입력을 기본 제공합니다. PLA3204 디지털 프로브와 함께 사용하면 최대 20채널의 타임코릴레이션 분석이 가능하여 복잡한 디지털 회로나 마이크로컨트롤러 기반 시스템에서도 높은 분석력을 발휘합니다. ±15V의 임계 설정 범위와 100kΩ의 입력 임피던스를 통해 유연한 신호 수신을 지원하며, ±40Vpp 입력까지 처리 가능해 다양한 수준의 신호를 안정적으로 분석할 수 있습니다. 하나의 장비로 아날로그와 디지털을 동시에 — 테스트 환경이 더 단순해집니다.

내장 AFG로 신호를 만들고,
분석까지 한 번에

MHO2034 등 MHO2000 시리즈는 50MHz 듀얼 채널 임의/함수 발생기(AFG)를 옵션으로 제공합니다. 사인파, 펄스파, 삼각파, 램프, DC, 노이즈뿐 아니라 16비트 해상도의 사용자 정의 파형까지 출력 가능해, 시뮬레이션 및 시스템 응답 분석을 정밀하게 수행할 수 있습니다. AFG는 주파수 응답 분석(Bode Plot) 기능과 결합해 파워 시스템 루프 분석이나 필터 설계 검증에 최적의 도구로 기능하며, 설계-자극-측정의 전 과정을 하나의 플랫폼에서 처리할 수 있도록 지원합니다.
