HIOKI · SP7001 시리즈 · NON-CONTACT CAN SENSOR

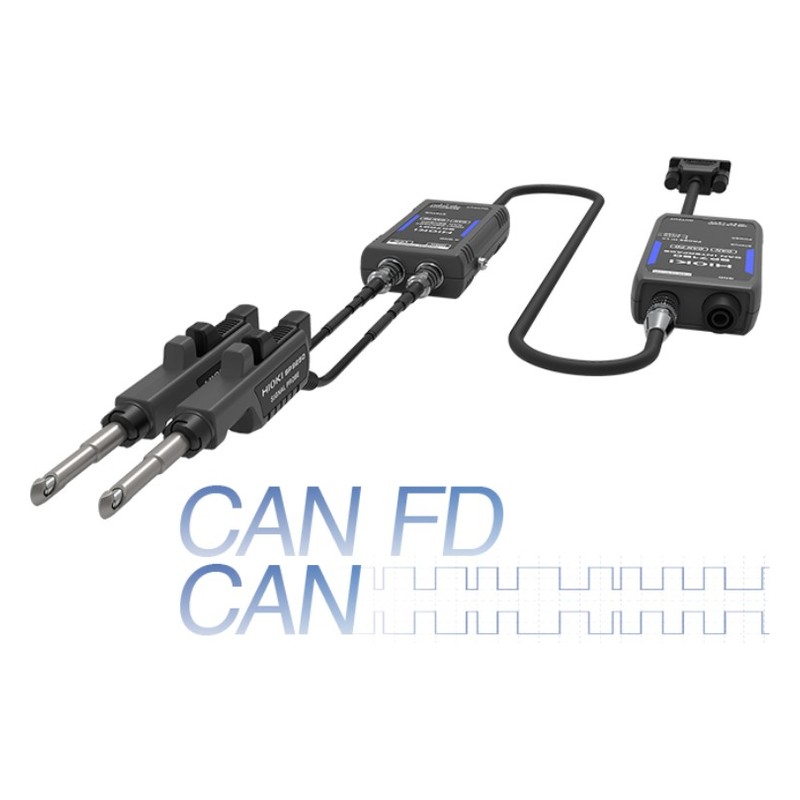

히오키 SP7001 비접촉 CAN 센서
CAN 센서 (CAN FD / CAN 지원) · 피복 위에서 CAN / CAN FD 신호 취득 · 125kbit/s~3Mbit/s · -40~85°C
SP7001은 CAN 버스 케이블의 피복을 벗기거나 서브하네스를 만들지 않고, 피복 위에 프로브를 걸기만 하면 CAN / CAN FD 신호를 얻는 비접촉 CAN 센서입니다. CAN 버스의 전기 특성을 바꾸지 않아 ECU 보안 잠금을 일으키지 않고, 기존 CAN 해석 시스템(D-sub 9핀)에 그대로 연결해 차량 개발·주행 시험에 씁니다.
CAN FD CAN / CAN FD 대응 | 3Mbit/s 최대 통신 속도 | 130ns 종합 지연 시간 | -40~85°C 사용 온도 |
가격 안내
| 모델 | SP7001 (CAN 센서 (CAN FD / CAN 지원)) |
| 판매가 (부가세 포함) | 2,845,700원 |
| 판매가 (부가세 별도) | 2,587,000원 |
| 정가 (부가세 포함) | 2,996,400원 |
| 납기 / 배송 | 주문생산품 4주 / 택배 |
SP7001의 특징
01 · 비접촉 피복 위에서 신호 취득 케이블 가공 없이 피복 위에서 CAN 신호를 얻어 시험 준비와 복원 공수를 크게 줄입니다. | 02 · 무영향 ECU 보안 잠금 없음 CAN 버스의 전기 특성을 바꾸지 않는 방식이라 특성 변화를 감지하는 ECU도 잠기지 않습니다. | 03 · 호환 업계 표준 D-sub 9핀 CAN 출력 커넥터가 업계 표준 핀 배치라 Vector 등 기존 CAN 해석 시스템에 바로 연결합니다. |
04 · 실시간 지연 130ns 신호 검출 지연이 130ns로 매우 작아 접촉 방식과 같은 수준으로 정확하게 CAN 신호를 얻습니다. | 05 · 환경 -40~85°C · 내진동 차량 시험 온도 범위와 승용차 진동 조건(JIS D 1601)을 만족해 공공도로 주행 시험에도 안정적입니다. | 06 · 편의 극성 자동 전환 입력 극성 자동 모드와 고감도 모드로 CAN_High/Low를 반대로 걸어도 정상적으로 신호를 얻습니다. |
주요 사양
| 모델 | SP7001 (CAN 센서 (CAN FD / CAN 지원)) |
| 검출 방식 | 용량 결합 신호 검출 (나도체 결선 금지) |
| 검출 대상 케이블 | AVS, AVSS 준거 케이블, 외경 φ1.2~2.0mm |
| 채널 수 | 1ch (SP7150 사용), 2ch (SP7100 사용) |
| 대상 통신 속도 | CAN, CAN FD 125kbit/s~3Mbit/s |
| 종합 지연 시간 | 130ns (typical) |
| CAN 종단 저항 | 60Ω (typical) 내장 |
| 신호 검출 커넥터 | D-sub 9핀 FEMALE |
| 사용 온습도 | -40~85°C (60°C 이하 80% RH, 60~85°C 60% RH 이하, 결로 없을 것) |
| 전원 | SP7150: USB 버스파워 또는 AC 어댑터 Z1013 / SP7100: AC 어댑터 Z1008 또는 DC 10~30V |
| 크기 · 무게 | SP7001: 44(W)×85(H)×20(D)mm, 180g, 케이블 2.5m |
| 기본 구성품 | 퀵 스타트 매뉴얼, 사용 시 주의사항 |
※ 사양은 히오키(HIOKI) 공식 자료 기준이며, 제조사 사정에 따라 예고 없이 바뀔 수 있습니다.
함께 주문하는 옵션
| 품목 | 내용 | 판매가 (부가세 포함) |
|---|---|---|
| 구성품 (필수 선택) | ||
| SP7100 CAN 인터페이스 | 2채널, DC 전원 | 2,845,700원 |
| SP7150 CAN 인터페이스 | 1채널, USB 전원 | 2,846,800원 |
| SP9200 시그널 프로브 | 나사 타입 2개 세트 | 2,256,100원 |
| SP9250 시그널 프로브 | 원터치 타입 2개 세트 | 2,791,800원 |
| 기타 | ||
| SP9900 분기 케이블 | SP7000 시리즈용 | 144,100원 |
| Z1008 AC 어댑터 | P9000 등 프로브·인터페이스용 | 280,500원 |
| Z1013 AC 어댑터 | SP7150용 | 290,400원 |
※ 상품 주문 화면의 추가상품에서 함께 선택하실 수 있습니다. 측정 대상에 맞는 구성은 티엠웨이가 안내해 드립니다.
구성 안내 및 자료
SP7001만으로는 사용할 수 없습니다. 시그널 프로브(SP9200 또는 SP9250)와 CAN 인터페이스(SP7100 2채널 또는 SP7150 1채널)를 함께 주문해 주세요. 추가상품에서 함께 선택하실 수 있습니다.
카탈로그는 아래 자료실에서 보실 수 있고, 구성·가격·납기 문의는 티엠웨이로 편하게 연락 주세요.
HIOKI 공식 제품 · 티엠웨이 (주문생산품 4주)
