HIOKI · PW3360 시리즈 · CLAMP ON POWER LOGGER

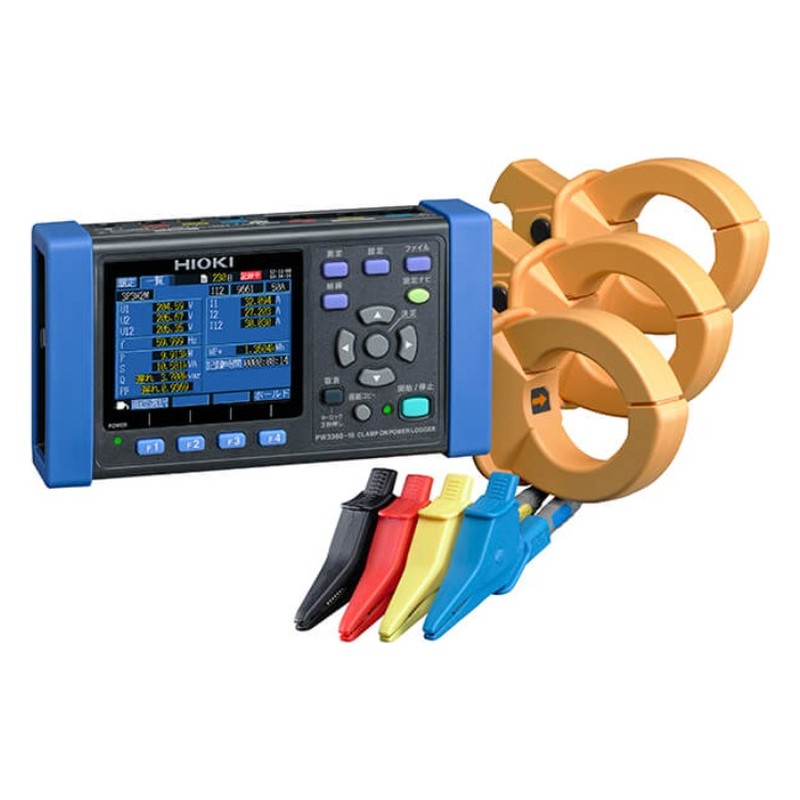

히오키 PW3360-21 클램프 온 파워 로거
고조파 측정 탑재 (40차까지) · 단상~삼상 4선 · 기본 정확도 ±0.3% · AC 600V · 전류 5kA (센서별)
PW3360은 클램프 센서를 걸어 전력·전력량·디멘드를 기록하는 클램프 온 파워 로거입니다. 단상 2선(최대 3회로)부터 삼상 4선까지 측정하고, 결선 확인과 설정 안내 기능으로 현장 측정을 쉽게 시작합니다. 에너지 절감 진단, 설비 부하 조사, 전기 요금 관리에 알맞으며, PW3360-21은 40차까지 고조파 측정을 더한 모델입니다.
±0.3% 기본 정확도 | 600V 전압 레인지 | 5kA 전류 (센서별) | 40차 고조파 (-21) |
가격 안내
| 모델 | PW3360-21 (고조파 측정 탑재 (40차까지)) |
| 판매가 (부가세 포함) | 3,910,500원 |
| 판매가 (부가세 별도) | 3,555,000원 |
| 정가 (부가세 포함) | 4,117,300원 |
| 납기 / 배송 | 주문생산품 4주 / 택배 |
같은 시리즈 모델
| 모델 | 구분 | 판매가 (부가세 포함) |
|---|---|---|
| PW3360-20 | 표준 모델 | 2,556,400원 |
| PW3360-21 (이 상품) | 고조파 측정 탑재 (40차까지) | 3,910,500원 |
※ 모델마다 별도 상품으로 등록되어 있습니다.
PW3360의 특징
01 · 간편 측정 결선 확인 · 설정 안내 결선 상태를 화면으로 확인하고 안내에 따라 설정해 처음 쓰는 분도 실수 없이 측정합니다. | 02 · 다회로 단상 최대 3회로 단상 2선 최대 3회로, 단상 3선, 삼상 3선·4선과 전류만 1~3ch 측정을 지원합니다. | 03 · 정확도 기본 정확도 ±0.3% 전압·전류·전력 모두 ±0.3% rdg. ±0.1% f.s.(+센서 정확도)로 신뢰할 수 있는 데이터를 남깁니다. |
04 · 에너지 관리 전력량 · 디멘드 · 요금 유효·무효 전력량, 디멘드 값, 전기 요금 표시로 에너지 절감 효과를 수치로 보여 줍니다. | 05 · 고조파 40차까지 (-21) PW3360-21은 고조파 전압·전류·전력, 함유율, THD를 40차까지 측정·저장합니다. | 06 · 연결 LAN · USB · SD SD 카드와 내부 메모리에 실시간 저장하고, LAN(HTTP 서버·FTP)과 USB로 데이터를 가져옵니다. |
주요 사양
| 모델 | PW3360-21 (고조파 측정 탑재 (40차까지)) |
| 측정 라인 | 50/60Hz, 단상 2선 (1/2/3회로), 단상 3선, 삼상 3선, 삼상 4선, 전류만 1~3ch |
| 측정 항목 | 전압·전류 실효값, 기본파값, 위상각, 주파수, 파형 피크, 유효·무효·피상 전력, 역률, 전력량, 전기 요금, 디멘드, 펄스 입력 |
| 고조파 (PW3360-21) | 고조파 전압·전류·전력 레벨, 함유율, 위상각, THD-F/THD-R, 40차까지 |
| 전압 레인지 | AC 600V (유효 측정 범위 90~780V) |
| 전류 레인지 | AC 500mA~5kA (전류 센서에 따라), 누설 전류 AC 50mA~5A |
| 전력 레인지 | 300W~9MW (전압·전류 레인지와 측정 라인 조합) |
| 기본 정확도 | 전압·전류·전력: ±0.3% rdg. ±0.1% f.s. (+전류 센서 정확도) |
| 저장 인터벌 | 1~30초, 1~60분, 14단계 |
| 데이터 기록 | SD 메모리 카드 / 내부 메모리 실시간 저장 |
| 인터페이스 | SD/SDHC, LAN 100BASE-TX (HTTP 서버, FTP 클라이언트), USB 2.0, 펄스 출력 |
| 전원 | AC 어댑터 Z1006, 배터리팩 9459 (약 6시간) |
| 크기 · 무게 | 180(W)×100(H)×48(D)mm, 550g |
| 기본 구성품 | 전압 코드 L9438-53, AC 어댑터 Z1006, USB 케이블 L1003, 사용설명서, 측정 가이드, 컬러 클립, 스파이럴 튜브 |
※ 사양은 히오키(HIOKI) 공식 자료 기준이며, 제조사 사정에 따라 예고 없이 바뀔 수 있습니다.
함께 주문하는 옵션
| 품목 | 내용 | 판매가 (부가세 포함) |
|---|---|---|
| 전압 코드·액세서리 | ||
| L9438-53 전압 코드 | 검·빨·노·파 3m, 악어클립 | 105,600원 |
| 9804-01 마그네틱 어댑터 | 빨강, φ11mm | 74,800원 |
| 9804-02 마그네틱 어댑터 | 검정, φ11mm | 74,800원 |
| L1021-01 분기 코드 | 바나나 분기, 빨강 0.5m | 56,100원 |
| L1021-02 분기 코드 | 바나나 분기, 검정 0.5m | 56,100원 |
| 전원·저장·기타 | ||
| PW9002 배터리 세트 | 배터리 팩 9459 + 커버 | 303,600원 |
| 9459 배터리 팩 | NiMH | 260,700원 |
| Z4001 SD 메모리 카드 | 2GB | 511,500원 |
| Z4003 SD 메모리 카드 | 8GB | 657,800원 |
| C1005 휴대용 케이스 | PW3360/PW3365용 | 372,900원 |
| Z5004 마그네틱 스트랩 | 본체 고정용 | 75,900원 |
| SF1001-01 파워 로거 뷰어 | PC 분석 소프트웨어 (라이선스) | 620,400원 |
※ 상품 주문 화면의 추가상품에서 함께 선택하실 수 있습니다. 측정 대상에 맞는 구성은 티엠웨이가 안내해 드립니다.
구성 안내 및 자료
전류 측정용 클램프 센서는 별도입니다. 측정 전류와 전선 굵기에 맞는 센서를 안내해 드리니 편하게 문의해 주세요. 배터리팩·SD 카드 등은 추가상품에서 함께 선택하실 수 있습니다.
카탈로그는 아래 자료실에서 보실 수 있고, 구성·가격·납기 문의는 티엠웨이로 편하게 연락 주세요.
HIOKI 공식 제품 · 티엠웨이 (주문생산품 4주)
