KEYSIGHT · PRECISION SOURCE/MEASURE UNIT

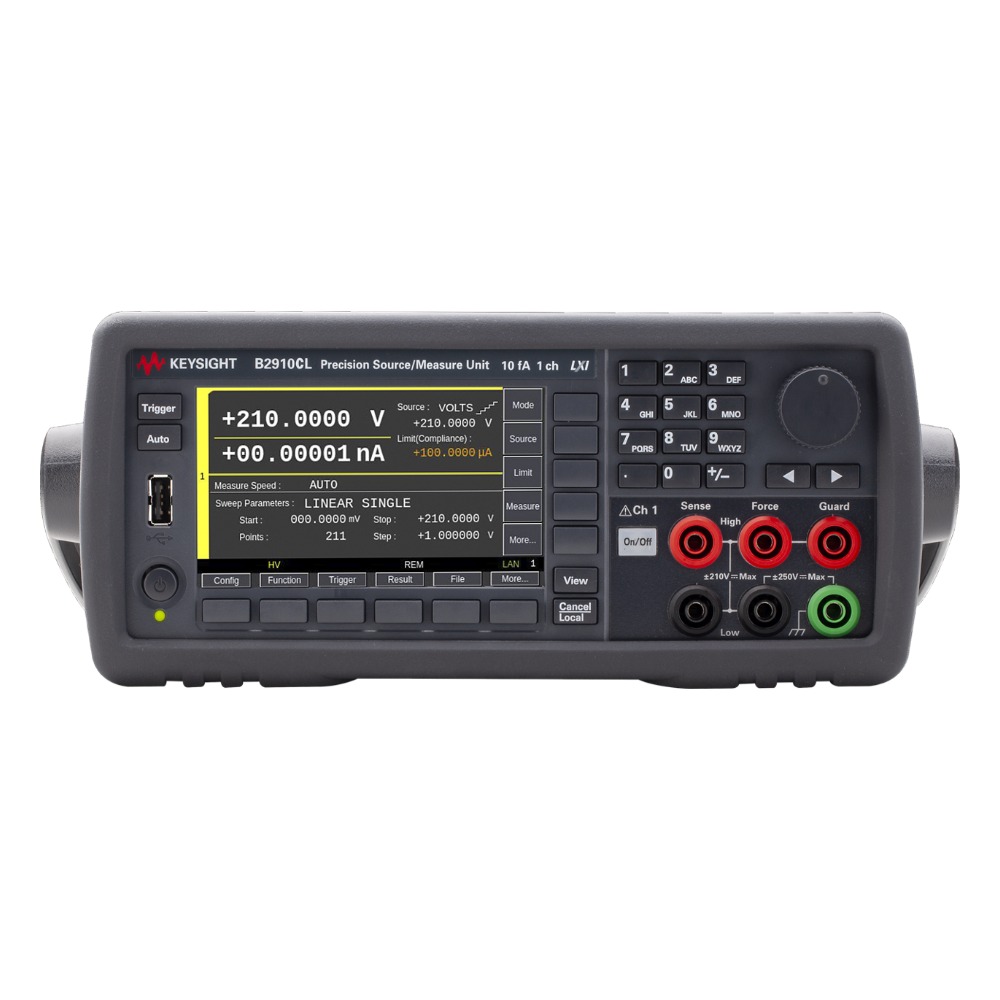

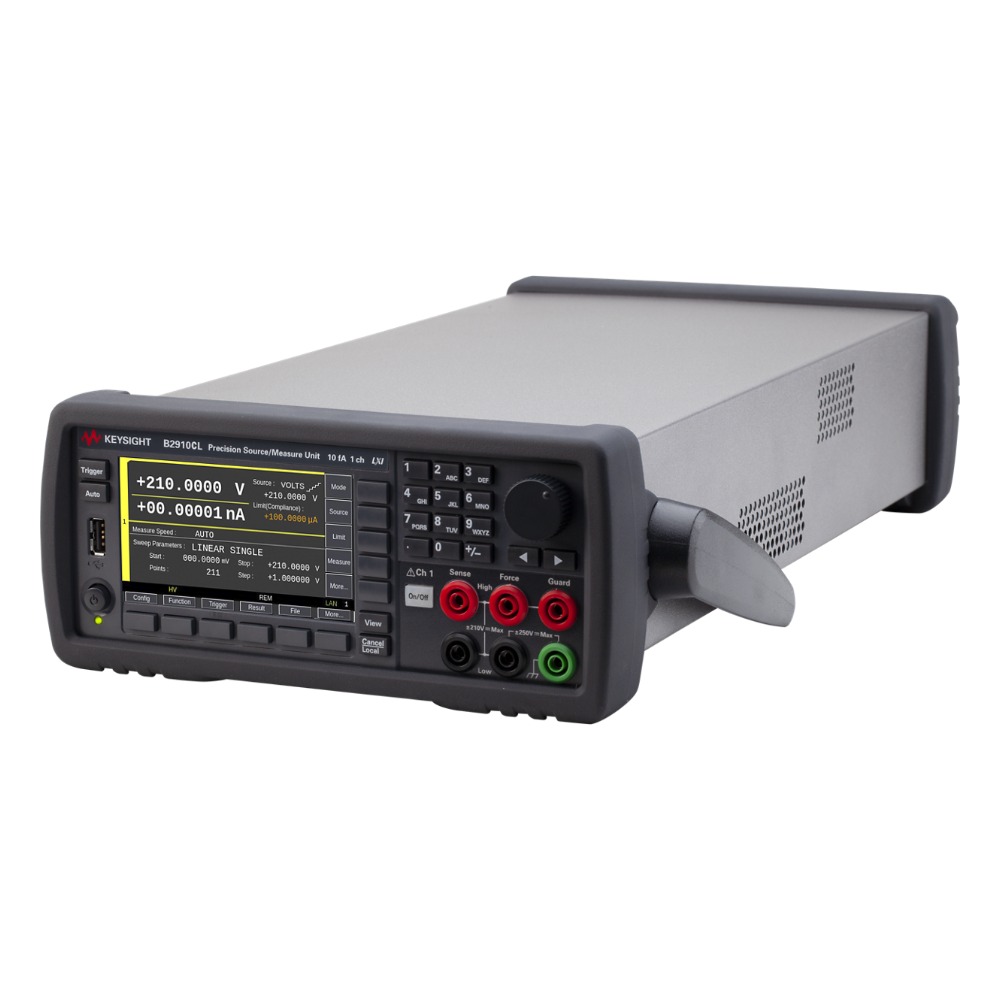

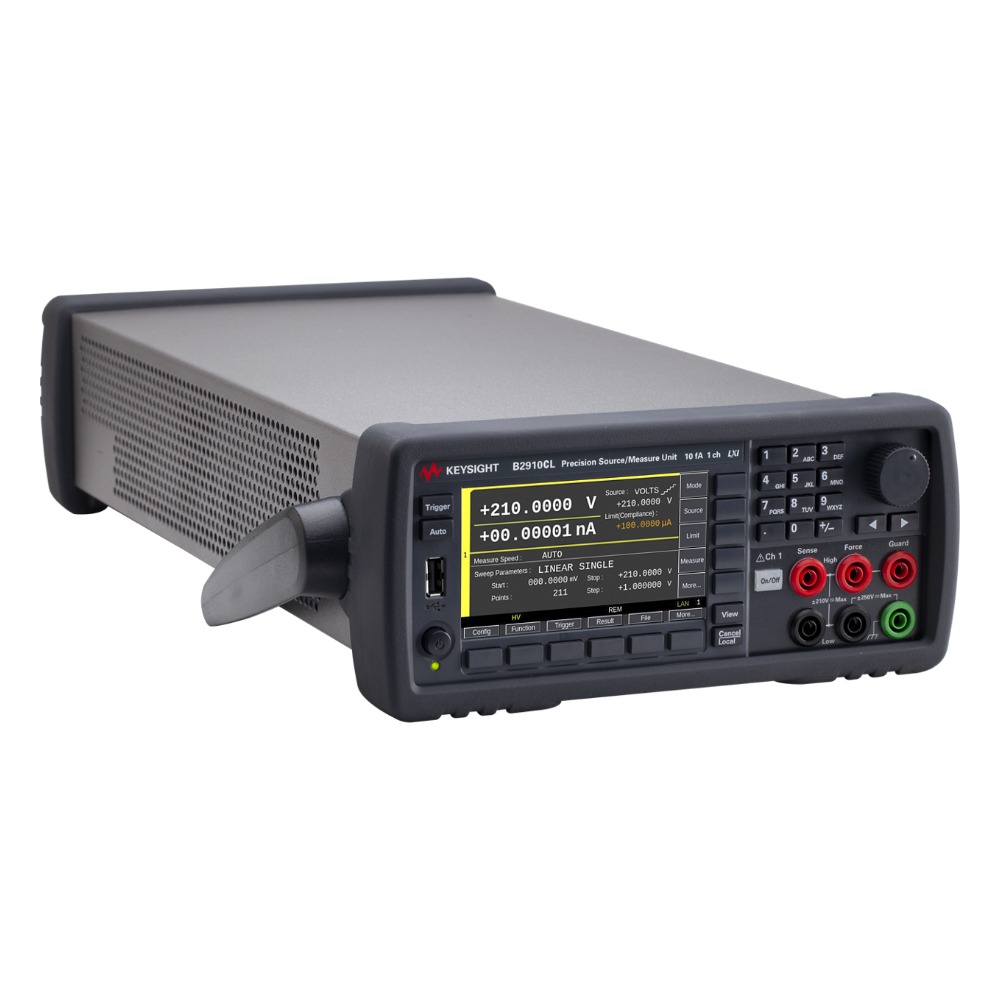

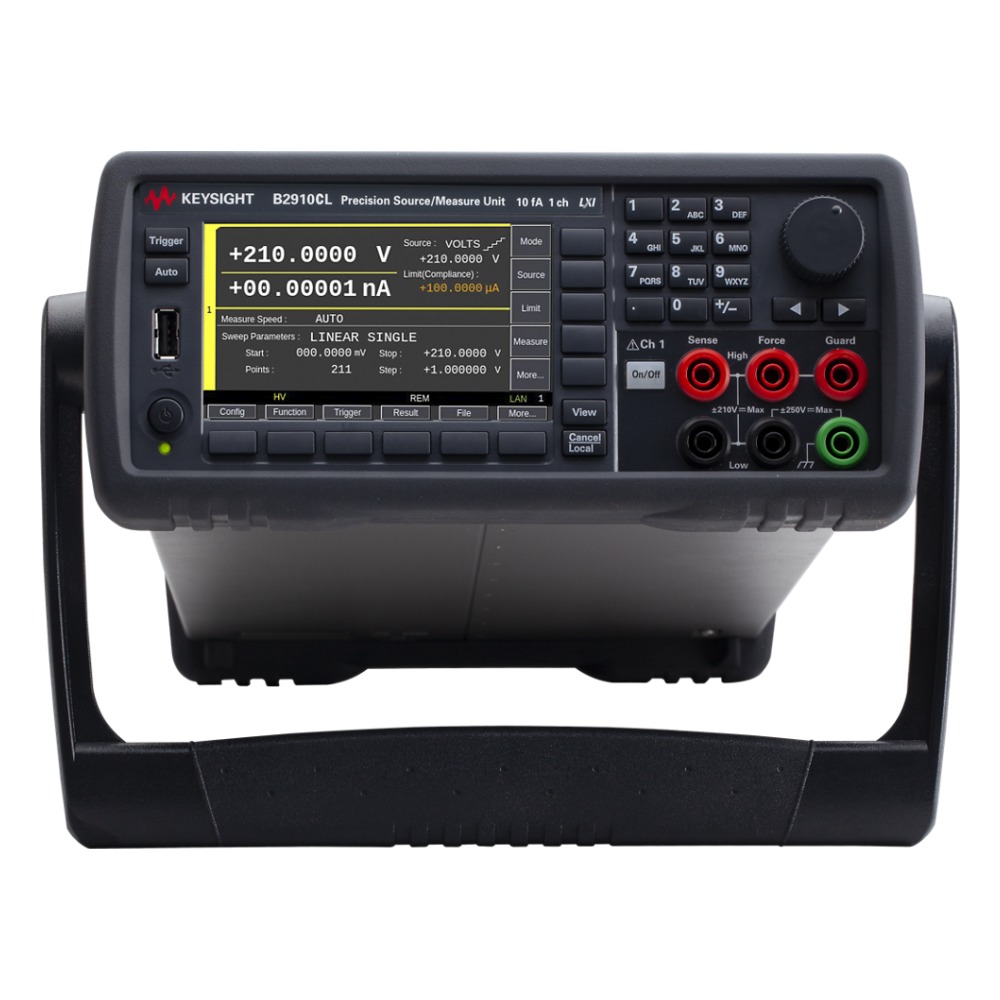

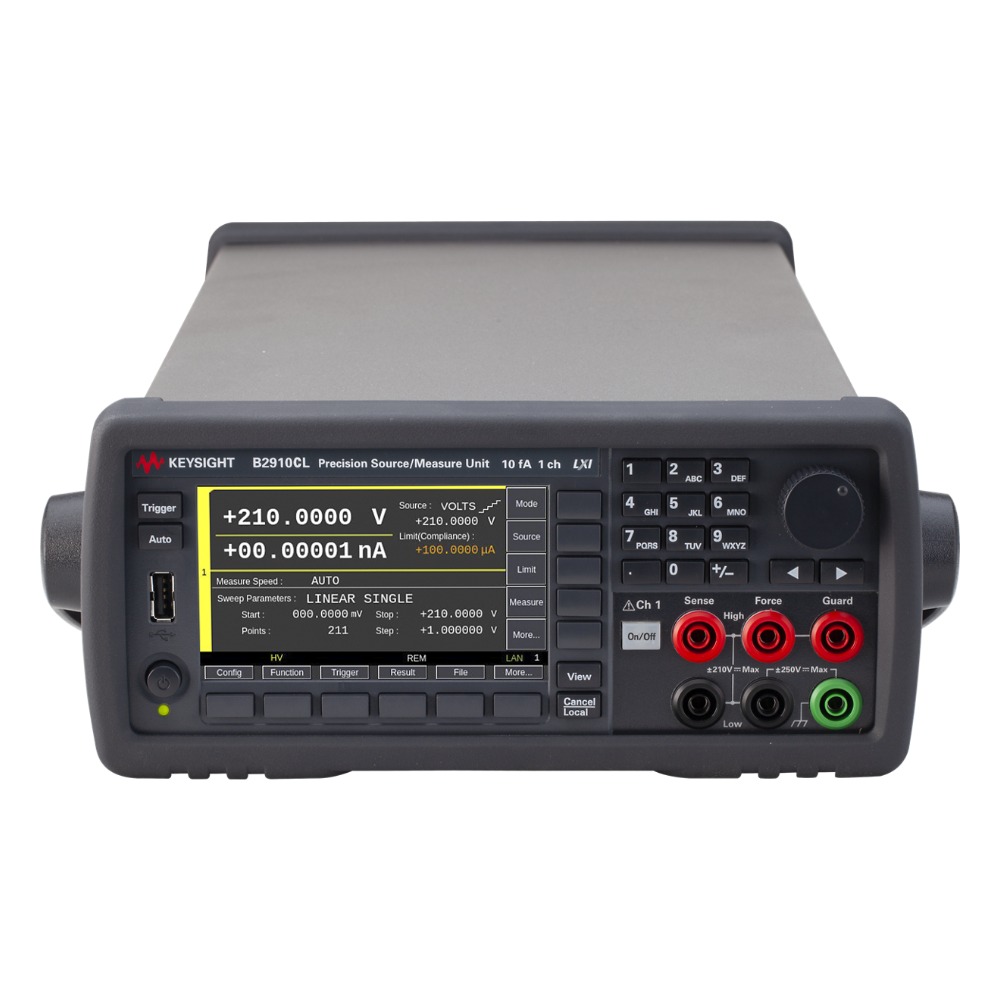

키사이트 B2910CL 1채널 정밀 소스/측정 유닛 (SMU)
B2900C 시리즈 정밀 소스/측정 유닛 · 키사이트 벤치탑 SMU · Essential 등급
키사이트 B2910CL 1채널 정밀 소스/측정 유닛 (SMU)입니다. 1채널 4사분면 소스·측정 SMU로 전압·전류를 한 대에서 인가하고 측정합니다 최대 ±210 V, ±1.5 A (DC) 출력 범위.
1채널 채널 | ±210 V 최대 전압 | ±1.5 A 최대 DC 전류 | 10 fA 최소 측정 분해능 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 10,905,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 9,913,636원 |
| 납기 | 주문생산품 4주 |
B2900C 시리즈 정밀 소스/측정 유닛 모델 비교
| 모델 | 채널 | 전압·전류 | 측정 분해능 | 판매가 |
|---|---|---|---|---|
| B2901CL Essential | 1채널 | ±21 V ±1.5 A | 1 pA | 9,307,000원 |
| B2910CL (이 상품) Essential | 1채널 | ±210 V ±1.5 A | 10 fA | 10,905,000원 |
| B2901C Expert | 1채널 | ±210 V ±3 A DC / ±10.5 A 펄스 | 100 fA | 15,247,000원 |
| B2902C Expert | 2채널 | ±210 V ±3 A DC / ±10.5 A 펄스 | 100 fA | 22,395,000원 |
| B2911C Pro | 1채널 | ±210 V ±3 A DC / ±10.5 A 펄스 | 10 fA | 21,235,000원 |
| B2912C Pro | 2채널 | ±210 V ±3 A DC / ±10.5 A 펄스 | 10 fA | 32,843,000원 |
B2910CL의 특징
01 | 1채널 4사분면 소스·측정 SMU로 전압·전류를 한 대에서 인가하고 측정합니다 |
02 | 최대 ±210 V, ±1.5 A (DC) 출력 범위 |
03 | 최소 측정 분해능 10 fA / 100 nV, 소스 분해능 100 fA / 1 μV (5.5자리 소스, 6.5자리 측정) |
04 | 최소 트리거 간격 50 μs의 고속 디지타이징과 최대 100,000 포인트 데이터 버퍼 |
05 | 4.3인치 컬러 LCD GUI로 IV 커브를 전면 패널에서 바로 그래프로 확인 |
06 | 기존 SMU(Keithley 2400 시리즈 등) 호환 SCPI 명령 지원으로 테스트 코드 이전이 쉽습니다 |
07 | GPIB·LAN(LXI)·USB 2.0·디지털 I/O 내장, 2U 하프랙 크기로 시스템 구성에 적합 |
주요 사양
| 모델 | B2910CL |
| 시리즈 | B2900C 시리즈 정밀 소스/측정 유닛 |
| 키사이트 분류 | 벤치탑 SMU |
| 채널 | 1채널 |
| 최대 전압 | ±210 V |
| 최대 전류 | ±1.5 A (DC) |
| 최대 출력 | 31.8 W (±21 V @ ±1.515 A, ±210 V @ ±105 mA), 4사분면 소스/싱크 |
| 소스 분해능 | 5.5자리, 최소 1 μV / 100 fA |
| 측정 분해능 | 6.5자리, 최소 100 nV / 10 fA |
| 전압 레인지 | ±200 mV, ±2 V, ±20 V, ±200 V |
| 전류 레인지 | ±10 nA ~ ±1.5 A (10개 레인지) |
| 전압 정확도 | ±(0.015 % + 225 μV) @ 200 mV 레인지, ±(0.015 % + 5 mV) @ 20 V 레인지 |
| 전류 정확도 | ±(0.10 % + 50 pA) @ 10 nA 레인지, ±(0.02 % + 200 nA) @ 1 mA 레인지 |
| 샘플링 속도·디지타이징 | 최소 트리거 간격 50 μs (20,000 포인트/s), 데이터 버퍼 100,000 포인트/채널 |
| 펄스 출력 | 미지원 (DC 전용) |
| 스윕 기능 | 선형·로그·리스트 스윕, 싱글/더블 방향, 1~100,000 스텝 |
| 그래픽 기능 | 4.3인치 TFT 컬러 LCD (480×272), 싱글 뷰, 그래프 뷰 |
| 등급별 기능 | 리밋 테스트 지원 |
| 트리거·동기화 | 디지털 I/O 트리거 입력→출력 ≤ 5 μs, 최대 8대 동시 트리거 |
| 출력 단자 | 바나나 잭 (2선/4선 원격 센싱), 1 nA 미만 측정 시 트라이액스 어댑터(N1297A/B) 권장 |
| 소프트웨어 | PathWave IV Curve (PW9251A), EasyEXPERT group+, PathWave BenchVue, 그래픽 웹 인터페이스, IVI·LabVIEW 드라이버 |
| AC 입력 | 100~240 V AC, 50/60 Hz, 250 VA 최대 |
| 보호 기능 | 과열 보호, 안전 인터록 (42 V 초과 출력 시 필요) |

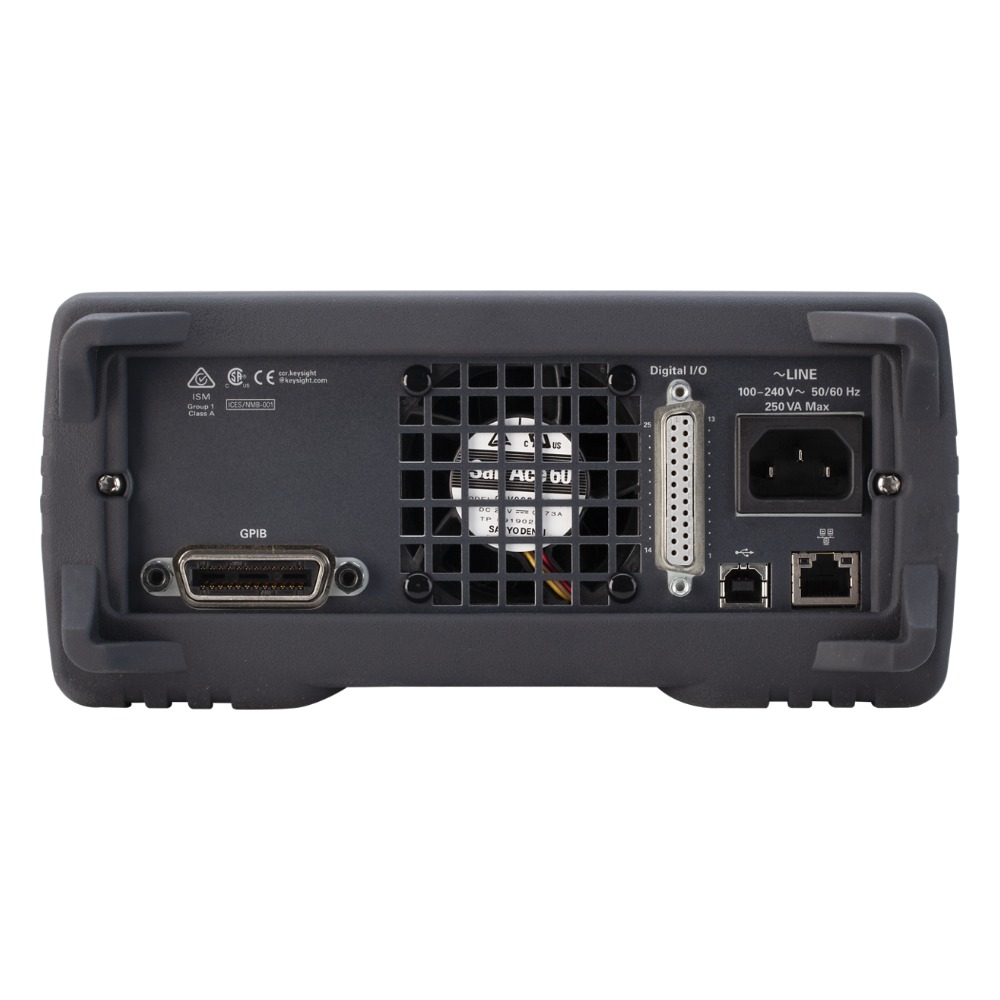

| 인터페이스 | GPIB (IEEE-488.2), LAN (LXI Core 2011), USB 2.0 (전면 호스트·후면 디바이스), 디지털 I/O (25핀 D-sub) |
| 크기 | 88(H) × 213(W) × 450(D) mm (2U 하프랙), 범퍼 포함 104 × 261 × 480 mm |
| 무게 | 6.0 kg |
※ 사양은 키사이트 자료(3125-1016) 기준입니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 |
|---|
| B2910CL-1A7 교정 + 불확도 + 가드밴딩 성적서 (비공인) (B2910CL) |
| B2910CL-A6J ANSI Z540 교정 성적서 (B2910CL) |
| B2910CL-UK6 교정 성적서 (측정 데이터 포함) (B2910CL) |
| B2910CLU 소프트웨어 확장 지원 패키지 (B2910CL) |
| N1297A 바나나-트라이액스 어댑터 (2선식, B2900 SMU) |
| N1297B 바나나-트라이액스 어댑터 (4선식 켈빈, B2900 SMU) |
| 16494A-001 저누설 트라이액스 케이블 1.5 m |
| 16494A-002 저누설 트라이액스 케이블 3 m |
| 16494A-005 저누설 트라이액스 케이블 4 m |
| N1294A-011 인터록 케이블 1.5 m (16442B 픽스처용) |
| N1294A-012 인터록 케이블 3 m (16442B 픽스처용) |
| N1294A-031 GPIO-BNC 트리거 어댑터 |
| N1294A-032 다수 기기 제어용 디지털 I/O 트리거 케이블 |
| 1CM124A 랙 마운트 플랜지 키트 2U (B2900 SMU) |
추가상품 및 자료
교정 성적서(1A7·A6J·UK6), 소프트웨어 확장 지원 패키지, 트라이액스 어댑터·저누설 케이블, 트리거 케이블, 랙 마운트 키트는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 테스트 픽스처·케이블 등 측정 구성 견적이 필요하시면 문의 주세요.
Keysight 공식 제품 · 티엠웨이 (주문생산품 4주)
