KEYSIGHT · DEVICE CURRENT WAVEFORM ANALYZER

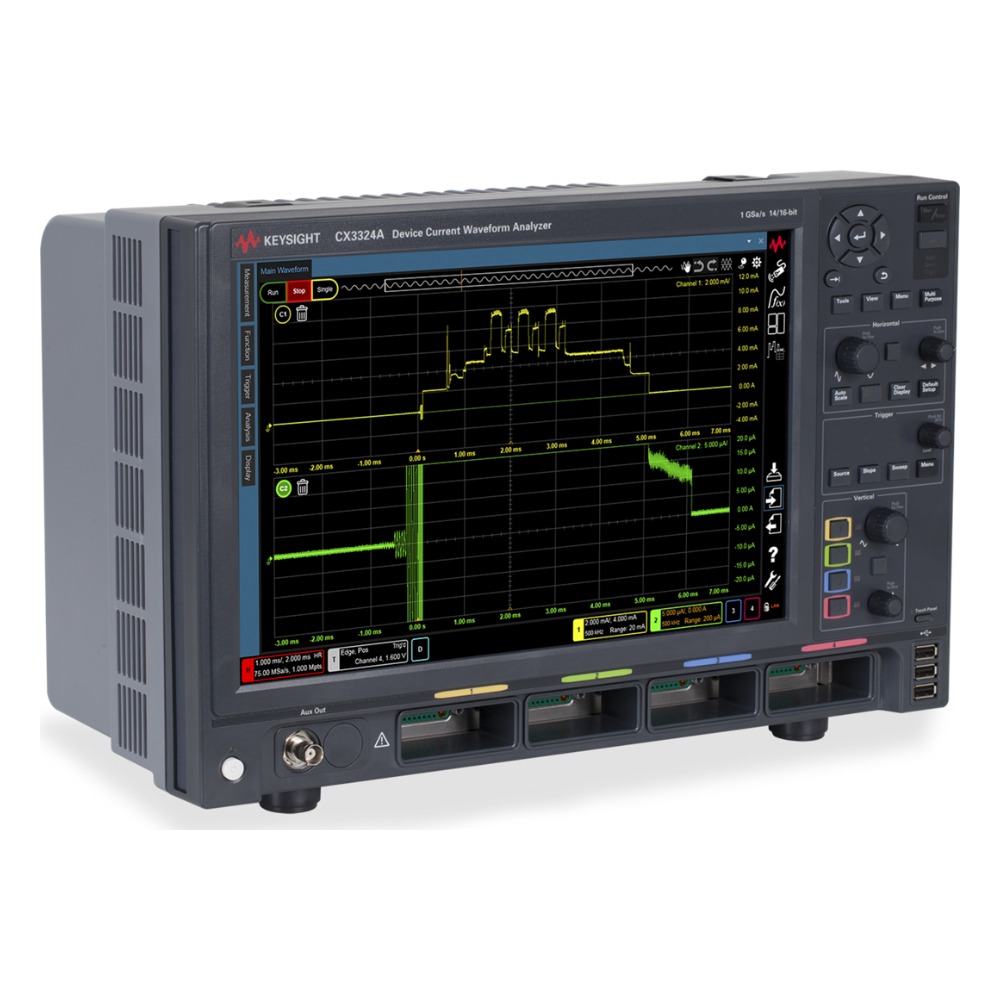

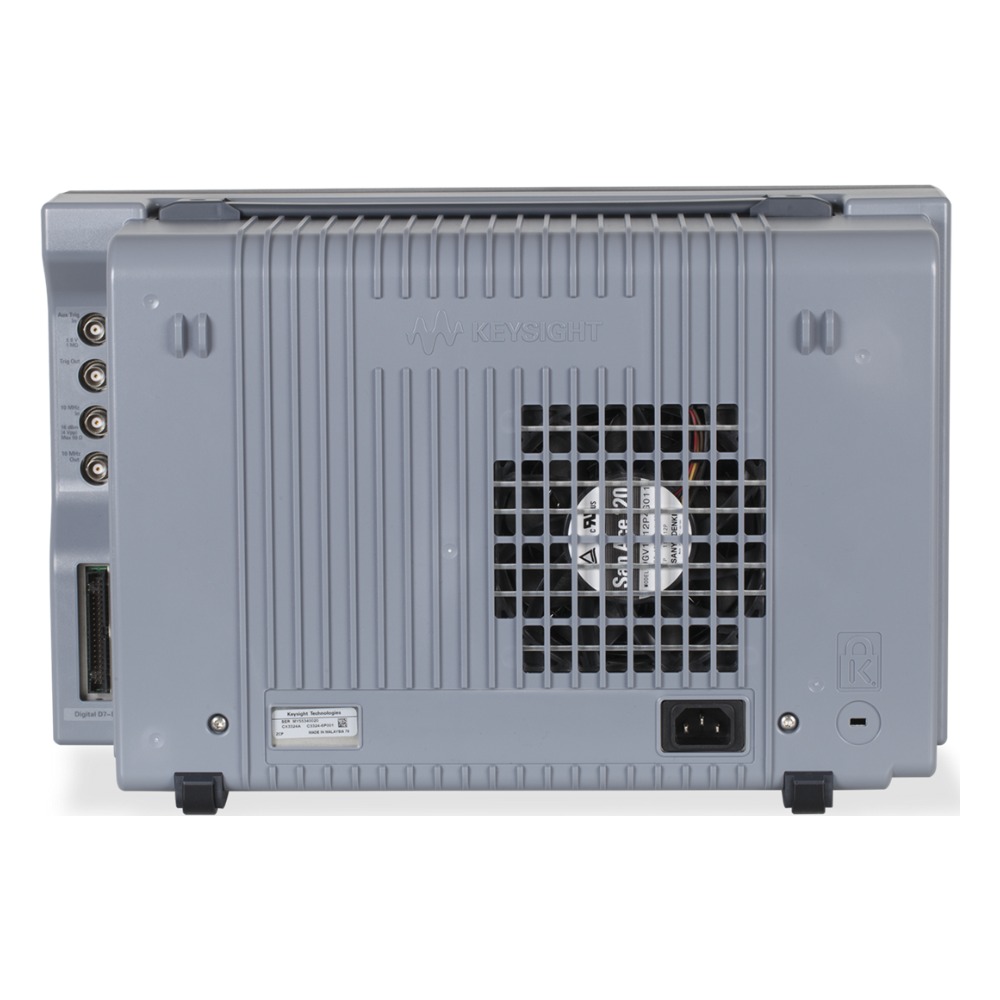

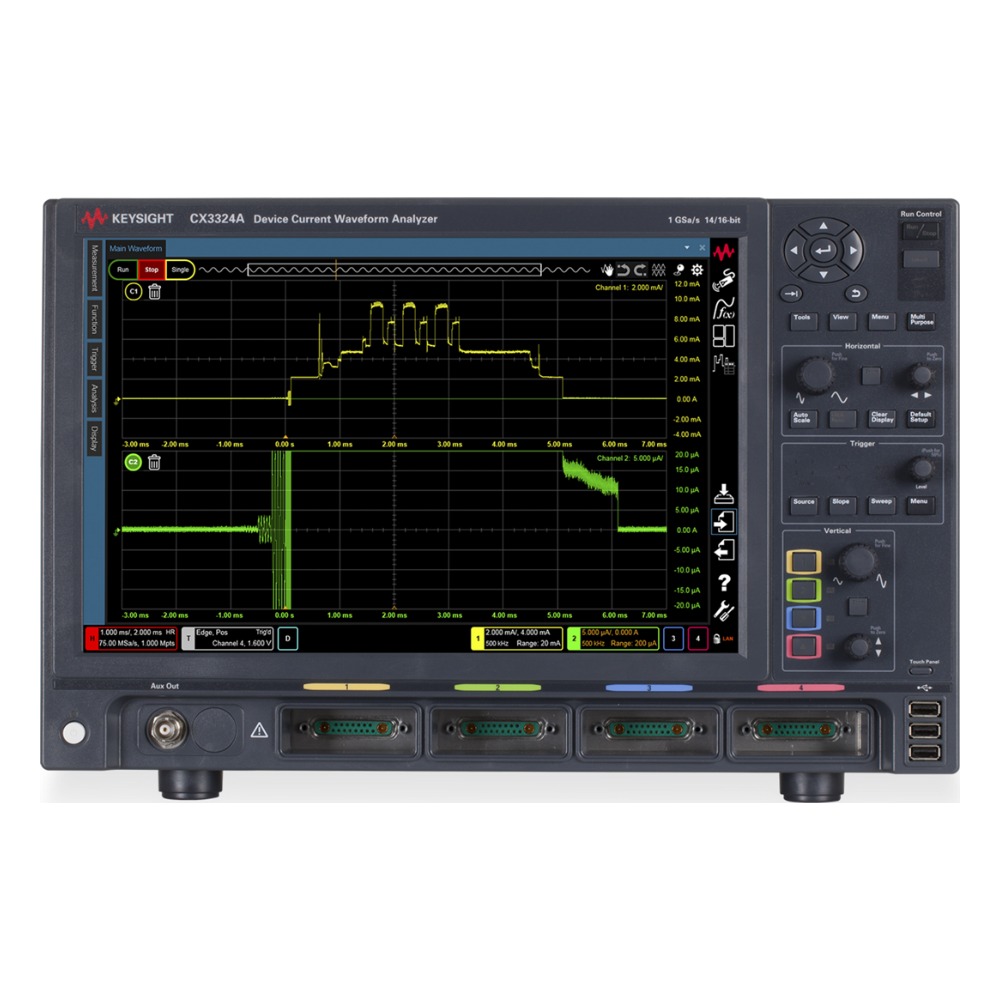

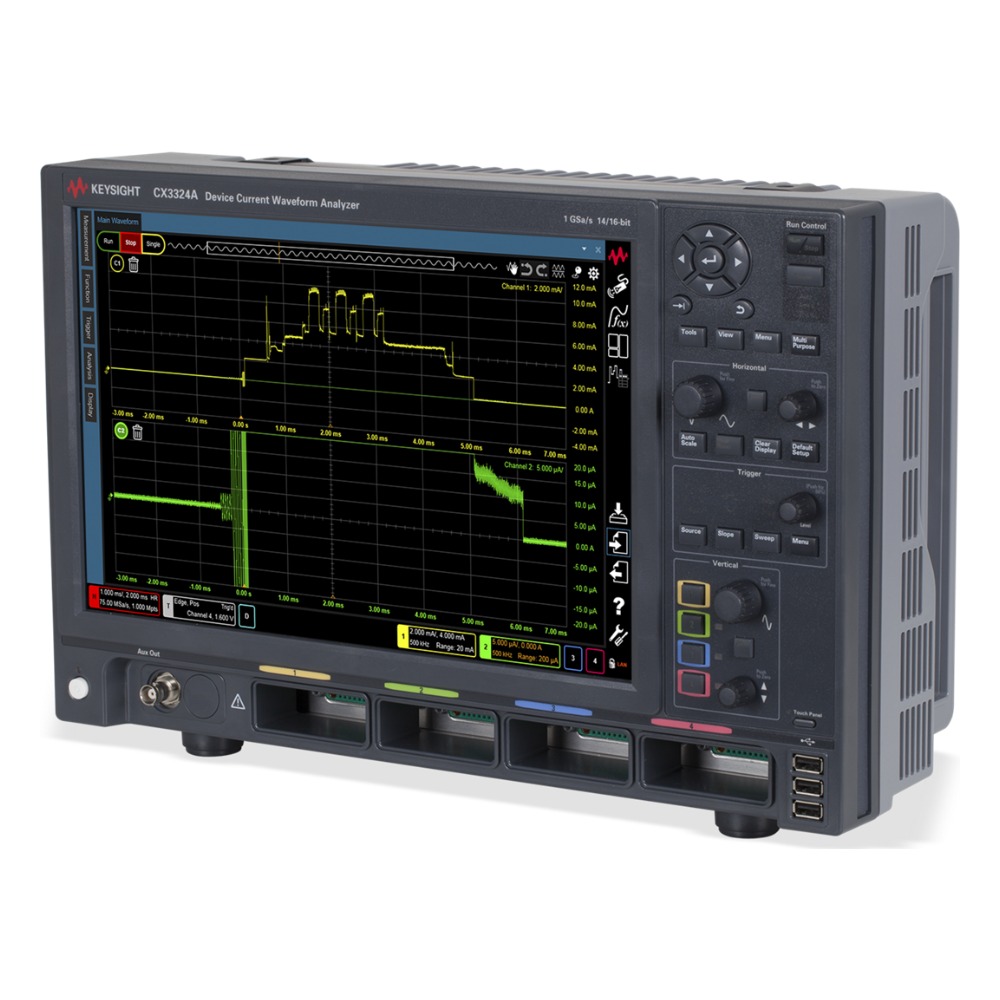

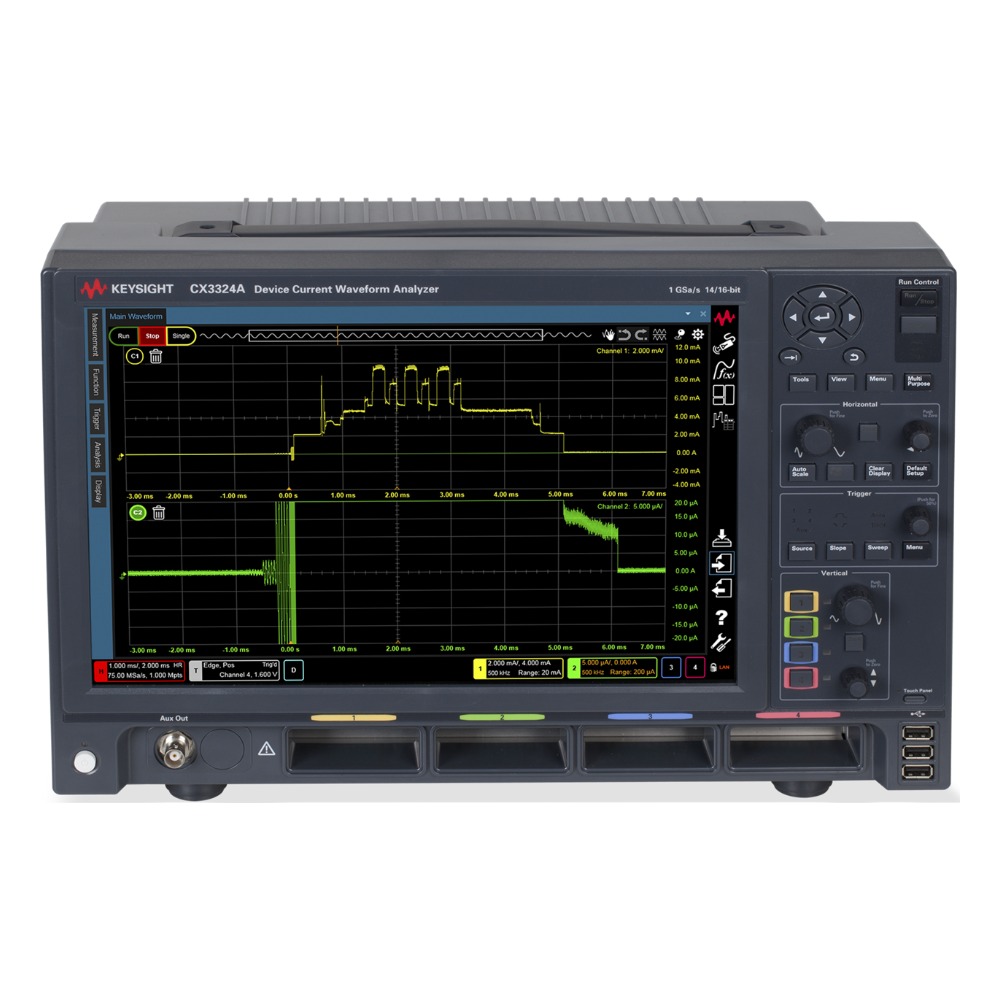

키사이트 CX3324A 4채널 디바이스 전류 파형 분석기
CX3300A 시리즈 디바이스 전류 파형 분석기 · 키사이트 전력 분석기
키사이트 CX3324A 4채널 디바이스 전류 파형 분석기입니다. 150 pA부터 측정 가능한 4채널 전류 파형 분석기 최대 1 GSa/s 14비트, 75 MSa/s 16비트 고분해능 ADC.
4채널 채널 | 1 GSa/s 샘플링 속도 | 14/16비트 분해능 | 최대 200 MHz 대역폭 (옵션) |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 68,281,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 62,073,636원 |
| 납기 | 주문생산품 4주 |
CX3300A 시리즈 디바이스 전류 파형 분석기 모델 비교
| 모델 | 채널 | 샘플링 | 분해능 | 판매가 |
|---|---|---|---|---|
| CX3322A | 2채널 | 1 GSa/s | 14/16비트 | 54,950,000원 |
| CX3324A (이 상품) | 4채널 | 1 GSa/s | 14/16비트 | 68,281,000원 |
CX3324A의 특징
01 | 150 pA부터 측정 가능한 4채널 전류 파형 분석기 |
02 | 최대 1 GSa/s 14비트, 75 MSa/s 16비트 고분해능 ADC |
03 | CX1152A로 8채널 디지털 입력(10 MΩ) 추가, 디지털 신호 동기 트리거 |
04 | 대역폭 50/100/200 MHz, 메모리 4~256 Mpts/ch 선택, 데이터 로거 모드로 최대 100시간 기록 |
05 | 14.1인치 멀티터치 화면, Windows 10 IoT 내장 |
주요 사양
| 모델 | CX3324A |
| 시리즈 | CX3300A 시리즈 디바이스 전류 파형 분석기 |
| 키사이트 분류 | 전력 분석기 |
| 채널 | 4 analog channels + 8 digital channels (with CX1152A) |
| 대역폭 | options: 50 MHz (-B05), 100 MHz (-B10), 200 MHz (-B20); note: Selected at ordering, upgradable by license; 16-bit mode 14 MHz |
| 샘플링 속도 | 1 GSa/s per channel (14-bit), 75 MSa/s (16-bit); data logger mode 10 MSa/s (14-bit) / 7.5 MSa/s (16-bit) |
| 분해능 | 14-bit / 16-bit (high-resolution) ADC |
| 메모리 | options: 4 Mpts/ch (-004), 16 Mpts/ch (-016), 64 Mpts/ch (-064), 256 Mpts/ch (-256); note: Selected at ordering, upgradable by license; data logger mode option (-STG) records up to 100 hours to internal SSD / external SSD/HDD |
| 측정 전류 범위 | 150 pA (CX1103A) to 15 A (CX1104A), up to 100 A with CX1105A and shunt resistor |
| 노이즈 | Current: 150 pA rms (CX1103A 200 nA range, 20 MHz NBW); mainframe: 46 µVrms (16-bit, 14 MHz) / 120, 170, 250 µVrms (14-bit, 50/100/200 MHz) |
| 호환 센서 | CX1101A: single-channel current, ±40 V, 100 MHz, 40 nA–1 A (10 A with CX1206A head), CX1102A: dual-channel current, ±12 V, 100 MHz, 40 nA–1 A, >100 dB dynamic range (uses 2 channels), CX1103A: low-side current, 200 MHz, 150 pA–20 mA, DC offset cancel, CX1104A: selectable shunt current (CX1211A–CX1216A heads), ±40 V, 20 MHz, 1 µA–15 A, CX1105A: ultra-low noise differential (current/voltage via shunt), 100 MHz, 1 µA–100 A depending on shunt, 20 µV rms noise, CX1151A: passive probe interface adapter (voltage), 300 MHz, max 8 V (80 V with 10:1 probe) |
| 전압 측정 | CX1151A passive probe adapter: 80 mV–8 V ranges (80 V with 10:1 probe), 300 MHz; CX1105A differential: 25 mV–2.5 V ranges |
| 트리거 | Scope mode sources: Ch 1–4, aux, line, digital channels; edge, edge transition, glitch, pulse width, runt, timeout, pattern, state, window; holdoff 100 ns–10 s; data logger mode: edge/window on Ch 1–4 |
| 분석 기능 | Power and current profiler, Waveform analytics (similarity clustering up to 12 clusters, data logger mode), Waveform trend analyzer, Waveform playback, FFT (magnitude/phase, gating, up to 1 Mpts), Histogram (PDF, CDF, CCDF), X-Y analysis, Math functions (up to 8), Waveform measurements and statistics, Markers, Anywhere zoom, Data logger mode (option, up to 100 hours) |
| 운영체제 | Windows 10 IoT (3 GHz Intel i5 quad-core, 8 GB RAM, ≥250 GB removable SSD) |

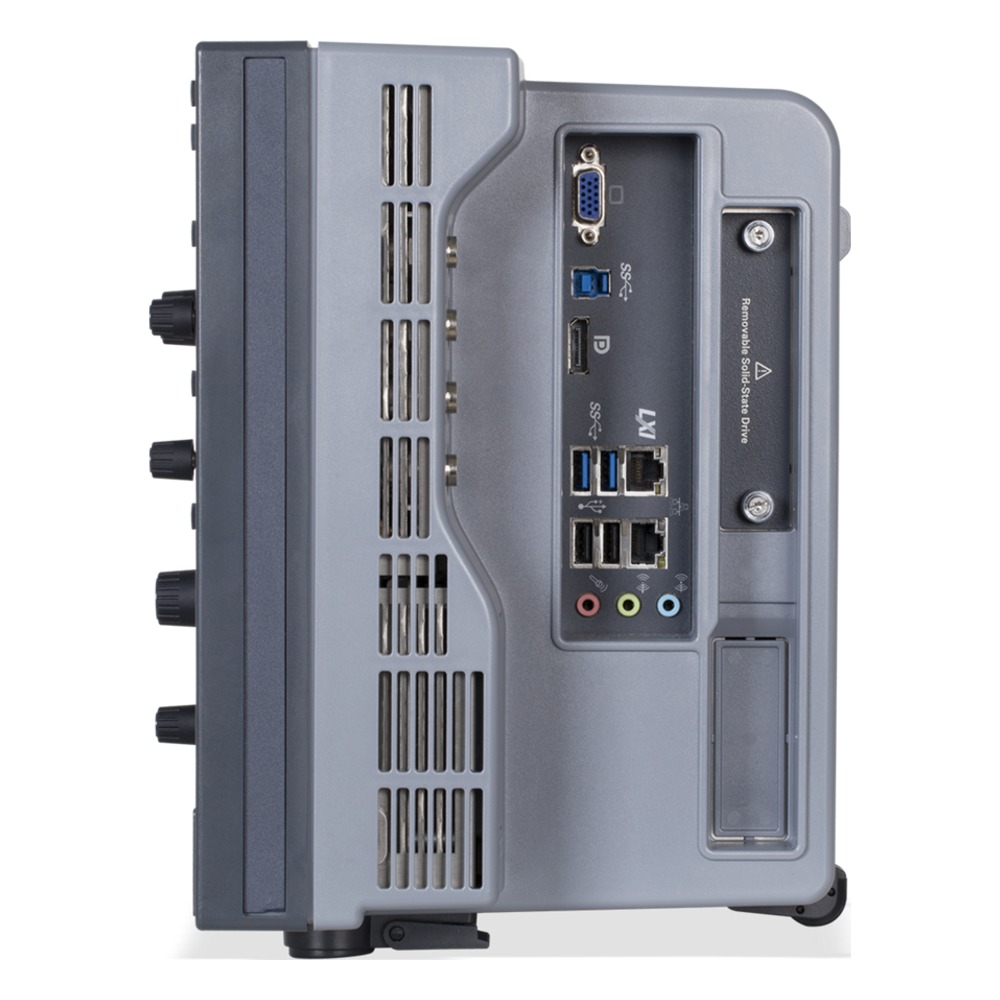

| 인터페이스 | USB 2.0, USB 3.0, 10/100/1000 LAN, LXI LAN (LXI 1.4 Core, HiSLIP, IPv6), VGA, DisplayPort, Aux output, External trigger in/out, 10 MHz reference in/out |
| 디스플레이 | 14.1-inch WXGA (1280 x 800) capacitive multi-touch screen; external VGA and DisplayPort |
| 크기 | 425.6 mm (W) x 266.1 mm (H) x 196.7 mm (D) |
| 무게 | 11 kg |
※ 사양은 키사이트 자료(5992-1430) 기준입니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 |
|---|
| CX1101A 전류 센서 1채널 ±40 V, 100 MHz, 40 nA~1 A |
| CX1102A 전류 센서 2채널 ±12 V, 100 MHz, 40 nA~1 A |
| CX1103A 로우사이드 전류 센서 200 MHz, 100 pA~20 mA |
| CX1104A 저항 센서 헤드 선택형 전류 센서 ±40 V, 20 MHz |
| CX1105A 차동 센서 1채널 100 MHz |
| CX1151A 패시브 프로브 인터페이스 어댑터 (100 V) |
| CX1152A 디지털 트리거 8채널 (10 MΩ 입력) |
| CX1201A 센서 헤드 동축 스루 |
| CX1202A 센서 헤드 동축 스루 (전압 모니터, 40 V) |
| CX1203A 센서 헤드 동축 종단 (40 V) |
| CX1204A 센서 헤드 트위스트 페어 어댑터 (40 V) |
| CX1205A 센서 헤드 테스트 리드 어댑터 (40 V) |
| CX1206A 센서 헤드 고전류 어댑터 (익스팬더 포함, 10 A) |
| CX1211A 저항 센서 헤드 15 A, 5.5 mΩ |
| CX1212A 저항 센서 헤드 10 A, 8 mΩ |
| CX1213A 저항 센서 헤드 5 A, 23 mΩ |
| CX1214A 저항 센서 헤드 3 A, 53 mΩ |
| CX1215A 저항 센서 헤드 2 A, 103 mΩ |
| CX1216A 저항 센서 헤드 0.25 A, 1 Ω |
| CX1903A 랙 마운트 키트 (CX3300 시리즈) |
| CX1905B 3D 프로브 포지셔너용 부착 키트 |
| CX3300A-KBD 미니 키보드·광마우스 |
| CX3324A-016 메모리 16 Mpts/ch (CX3324A) |
| CX3324A-064 메모리 64 Mpts/ch (CX3324A) |
| CX3324A-256 메모리 256 Mpts/ch (CX3324A) |
| CX3324A-B10 대역폭 100 MHz (CX3324A) |
| CX3324A-B20 대역폭 200 MHz (CX3324A) |
| CX3324A-STG 데이터 로거 모드 (CX3324A) |
| CX3324A-A6J ANSI Z540 교정 성적서 (CX3324A) |
| CX3324A-UK6 교정 성적서 (측정 데이터 포함) (CX3324A) |
추가상품 및 자료
전류 센서·센서 헤드, 메모리·대역폭·데이터 로거 옵션, 교정 성적서 등은 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 측정 대상(전류 범위·대역폭)에 맞는 센서와 옵션 구성 견적이 필요하시면 문의 주세요.
Keysight 공식 제품 · 티엠웨이 (주문생산품 4주)
