KEYSIGHT · DYNAMIC DC POWER SUPPLY

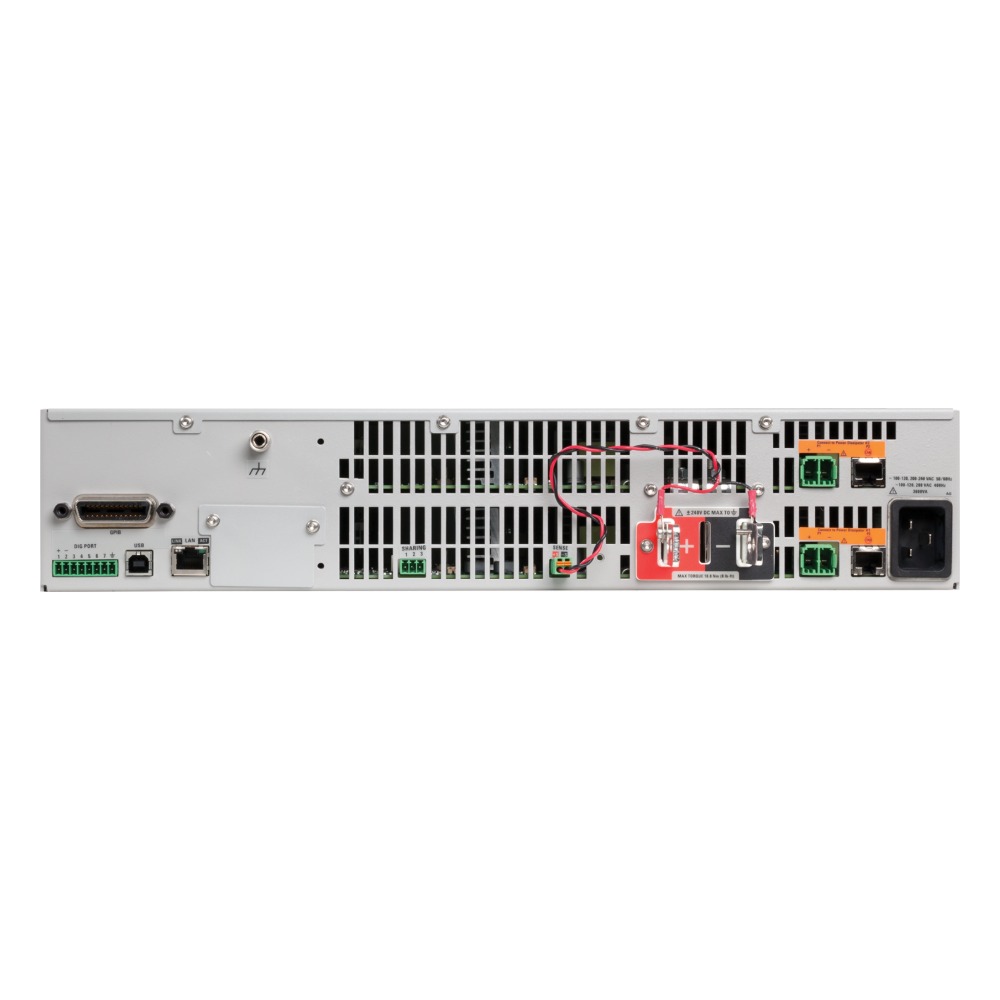

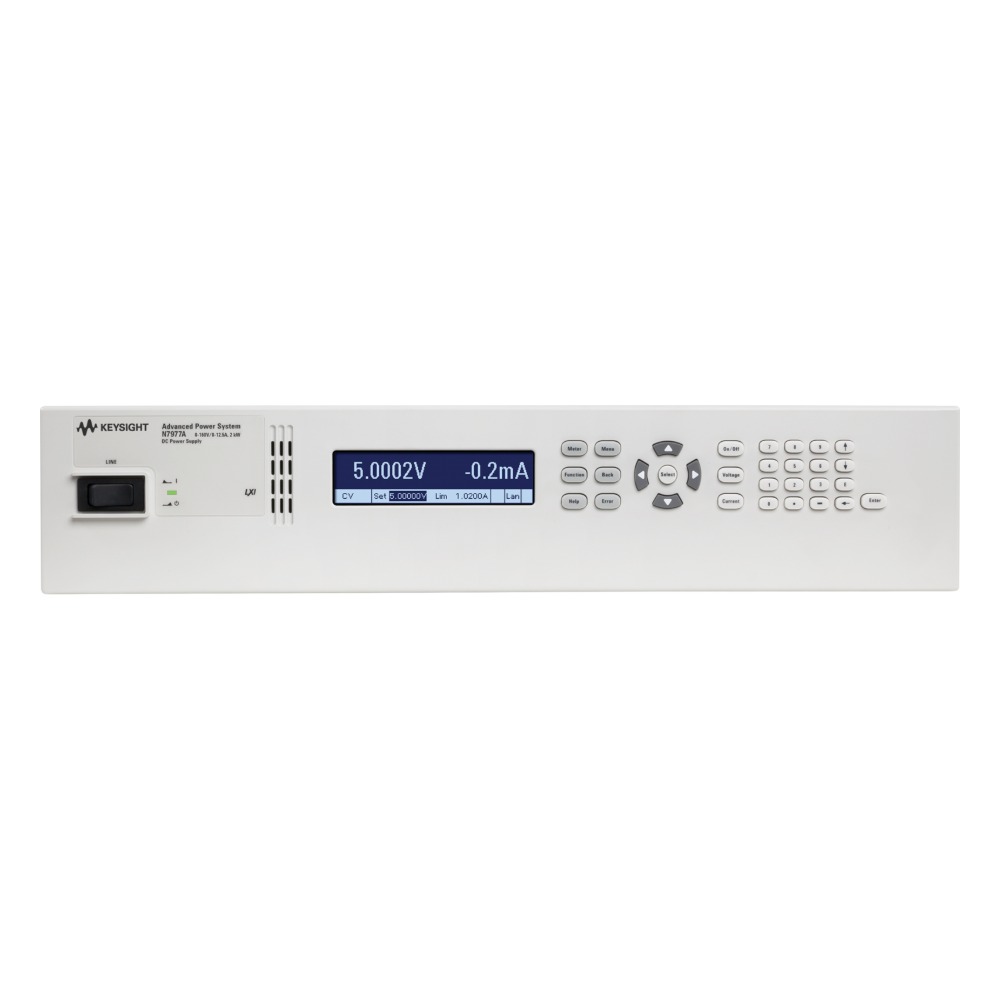

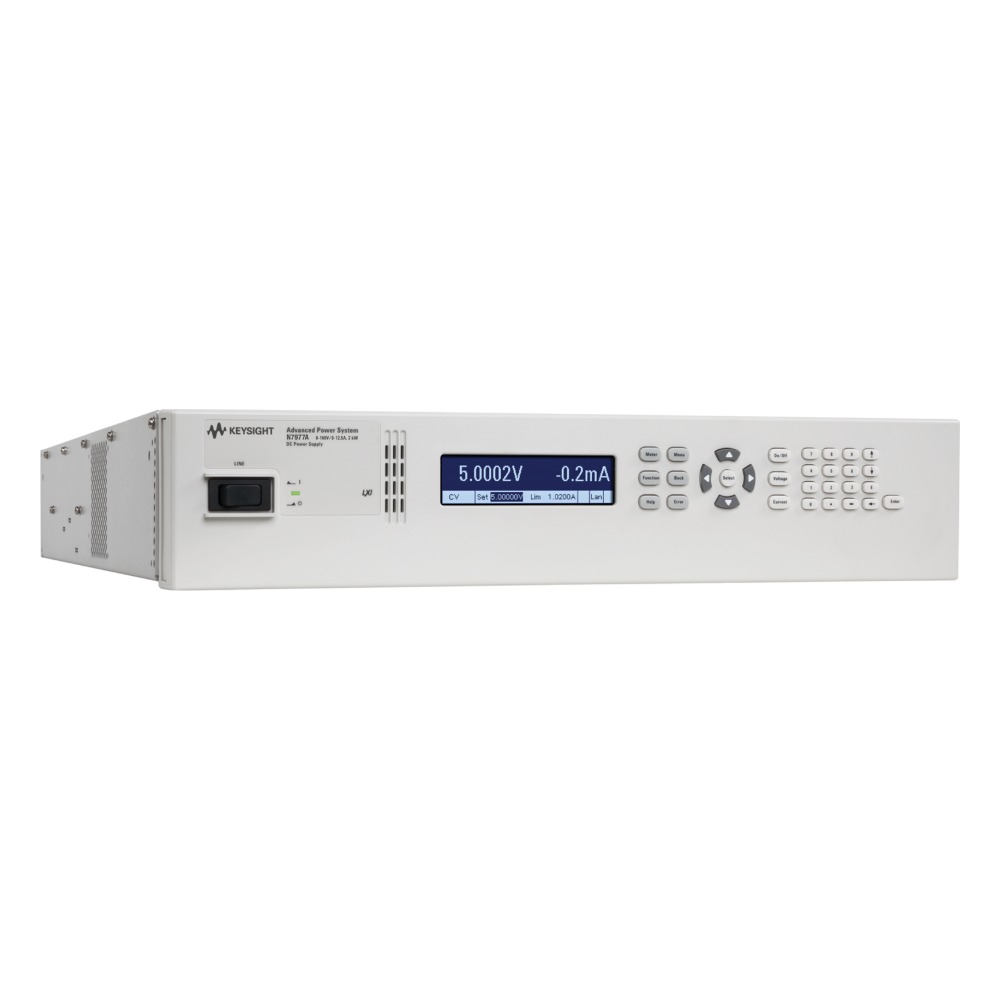

키사이트 N7977A 2 kW 다이내믹 DC 전원공급기 (APS)
N7900 시리즈 다이내믹 DC 전원공급기 (APS) · 키사이트 Expert ATE
키사이트 N7977A 2 kW 다이내믹 DC 전원공급기 (APS)입니다. 160 V / 12.5 A / 2 kW 다이내믹 DC 전원공급기 (N7900 APS, 2U) ARB(65,535포인트)·리스트(512스텝)·V/I 디지타이저 기본 내장.
160 V 정격 전압 | 12.5 A 정격 전류 | 2 kW 정격 출력 | Expert ATE 키사이트 분류 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 29,778,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 27,070,909원 |
| 납기 | 주문생산품 10주 |
N7900 시리즈 다이내믹 DC 전원공급기 (APS) 모델 비교
| 모델 | 전압 | 전류 | 출력 | 판매가 |
|---|---|---|---|---|
| N7950A | 9 V | 100 A | 1 kW | 22,808,000원 |
| N7951A | 20 V | 50 A | 1 kW | 22,803,000원 |
| N7952A | 40 V | 25 A | 1 kW | 22,818,000원 |
| N7953A | 60 V | 16.7 A | 1 kW | 22,828,000원 |
| N7954A | 80 V | 12.5 A | 1 kW | 22,868,000원 |
| N7970A | 9 V | 200 A | 2 kW | 29,778,000원 |
| N7971A | 20 V | 100 A | 2 kW | 29,787,000원 |
| N7972A | 40 V | 50 A | 2 kW | 29,869,000원 |
| N7973A | 60 V | 33 A | 2 kW | 29,814,000원 |
| N7974A | 80 V | 25 A | 2 kW | 29,778,000원 |
| N7976A | 120 V | 16.7 A | 2 kW | 29,804,000원 |
| N7977A (이 상품) | 160 V | 12.5 A | 2 kW | 29,778,000원 |
N7977A의 특징
01 | 160 V / 12.5 A / 2 kW 다이내믹 DC 전원공급기 (N7900 APS, 2U) |
02 | ARB(65,535포인트)·리스트(512스텝)·V/I 디지타이저 기본 내장 |
03 | 전압 업 0.5 ms / 다운 0.35 ms 고속 프로그래밍, 과도응답 100 µs |
04 | 18비트 측정, 전류 디지타이저 최대 200 kS/s, 저전류 레인지 ±1.37 A 심리스 레인징 |
05 | 2상한 동작: 기본 10% 싱크, N7909A 추가 시 100% 싱크 |
주요 사양
| 모델 | N7977A |
| 시리즈 | N7900 시리즈 다이내믹 DC 전원공급기 (APS) |
| 키사이트 분류 | Expert ATE |
| 정격 전압 | 0 to 160 V |
| 정격 전류 | 0 to 12.5 A (sink -1.25 A std / -12.5 A with N7909A) |
| 정격 출력 | 2 kW |
| 동작 사분면 | 2-quadrant (source/sink): standard sink 10% of rating (-1.25 A) continuously; up to 100% (-12.5 A) with N7909A power dissipater (2 units; 1 unit = 50%) |
| AC 입력 | Universal AC input, 100–240 VAC nominal, 50/60/400 Hz; below 180 VAC output power limited to 700 W |
| 부하 레귤레이션 | Voltage: 4 mV; Current: 0.8 mA |
| 리플·노이즈 | CV: 3 mV rms, 30 mV p-p (20 Hz–20 MHz) |
| 프로그래밍 정확도 | Voltage: 0.03% + 14 mV (lead drop ≤1 V); 0.03% + 22 mV (lead drop ≤25% of V rating); Current: 0.04% + 2 mA |
| 리드백 정확도 | Voltage: same as programming (0.03% + 14 mV (lead drop ≤1 V); 0.03% + 22 mV (lead drop ≤25% of V rating)); Current: 0.04% + 2 mA (high range), 0.05% + 0.25 mA (low range) |
| 과도 응답 | 100 µs recovery to within 400 mV (load change 50% to 100%) |
| 프로그래밍 속도 | Voltage up 10–90%: 0.5 ms (settling 1 ms); down 90–10%: 0.35 ms (settling 0.8 ms); voltage programming bandwidth -3 dB 2 kHz (no load); current up 10–90%: 2.5 ms, current bandwidth -3 dB 160 Hz; command processing <2 ms |
| 측정 기능 | 18-bit V and I digitizers with programmable sample rate (current digitizer up to 200 kS/s); current ranges ±28.1 A (high, ~2.25x rating) and ±1.37 A (low) with seamless ranging; power, peak power, Ah, Wh; pre/post/level triggering; external logging (all standard) |
| 주요 기능 | Arbitrary waveform (up to 65,535 points, standard), List mode (up to 512 steps, standard), Step (triggered) transients, External data logging, V/I digitizers (standard), Low current range with seamless ranging (standard), 16-bit programming resolution, Programmable output resistance 0 to 12.8 Ω (battery internal-resistance simulation), Two-quadrant source/sink (10% std, 100% with N7909A), Smart triggering (level/logical triggers), Output sequencing and adjustable slew rate, Parallel operation up to 10 kW (5 units recommended), Output disconnect relays and polarity reversal relays, OV/UV/OC protection, watchdog timer, broken/shorted sense-line detection, Black Box Recorder (option BBR) |
| 인터페이스 | GPIB (IEEE-488), LAN (LXI Core 2011), USB, Built-in web interface, Digital control port (7 configurable I/O pins: trigger in/out, fault out, inhibit in, output couple) |
| 크기 | 2U full-rack: W 426.9 mm (16.81 in) x H 88.1 mm (3.468 in) x L 633.2 mm (24.928 in) |
| 무게 | 15.5 kg (34 lb) |
※ 사양은 키사이트 데이터시트(5991-2698) 기준입니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 |
|---|
| N7910A 랙 마운트 키트 (Advanced Power System) |
| 옵션 1A7 교정 + 불확도 + 가드밴딩 성적서 (비공인) (N7950A~N7977A 등 11개 모델) |
| 옵션 BBR 블랙박스 레코더 기능 (N7950A~N7977A 등 12개 모델) |
| 옵션 UK6 교정 성적서 (측정 데이터 포함) (N7950A~N7977A 등 7개 모델) |
| 옵션 A6J ANSI Z540 교정 성적서 (N7953A~N7977A 등 7개 모델) |
추가상품 및 자료
교정 성적서, 랙 키트, 옵션 기능 등은 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 시스템 구성·입력 전원·옵션에 맞춘 견적이 필요하시면 문의 주세요.
Keysight 공식 제품 · 티엠웨이 (주문생산품 10주)
