BCS6402
BK Precision BCS6402는 ±30 V 바이폴라 출력과 최대 150 W 소스·싱크를 지원하는 단일 채널 배터리 충전기·시뮬레이터입니다. 배터리 충전, 방전, 시뮬레이션 모드로 휴대폰·웨어러블·IoT 기기의 배터리와 충전 회로를 평가하고, 소스 모드에서는 저잡음 정밀 DC 전원으로 씁니다. 5 mA 레인지에서 100 nA 전류 분해능으로 대기 전류까지 확인합니다.
±30 V·150 W 2상한 배터리 시뮬레이터
4.3인치 컬러 TFT 화면에서 전압·전류·용량을 확인하고 그래프 모드로 파형처럼 변화를 관찰합니다. USB(USBTMC)와 LAN에서 SCPI 명령으로 원격 제어하며, 전면 USB 호스트로 CSV 배터리 프로파일을 불러옵니다.
BCS 시리즈 데이터시트 (영문)자료실에서 보기 ›BCS6402의 특징
배터리 시뮬레이션
용량(mAh)·전압·내부저항 단계로 만든 프로파일을 최대 20개(각 40스텝) 저장해 충전 상태별 기기 동작을 반복 재현합니다.
150 W 방전 부하
방전 모드에서 최대 150 W 부하로 동작하며 방전 중 배터리 용량을 표시합니다.
빠른 과도 응답
50 ~ 100 % 부하 변동 시 ≤30 μs 안에 출력이 회복되고, 노이즈는 ≤4 mVp-p입니다.
릴레이 오프 출력
충전 완료 후 내장 릴레이로 출력을 분리해 ≥1 GΩ 절연으로 배터리 방전을 막습니다.

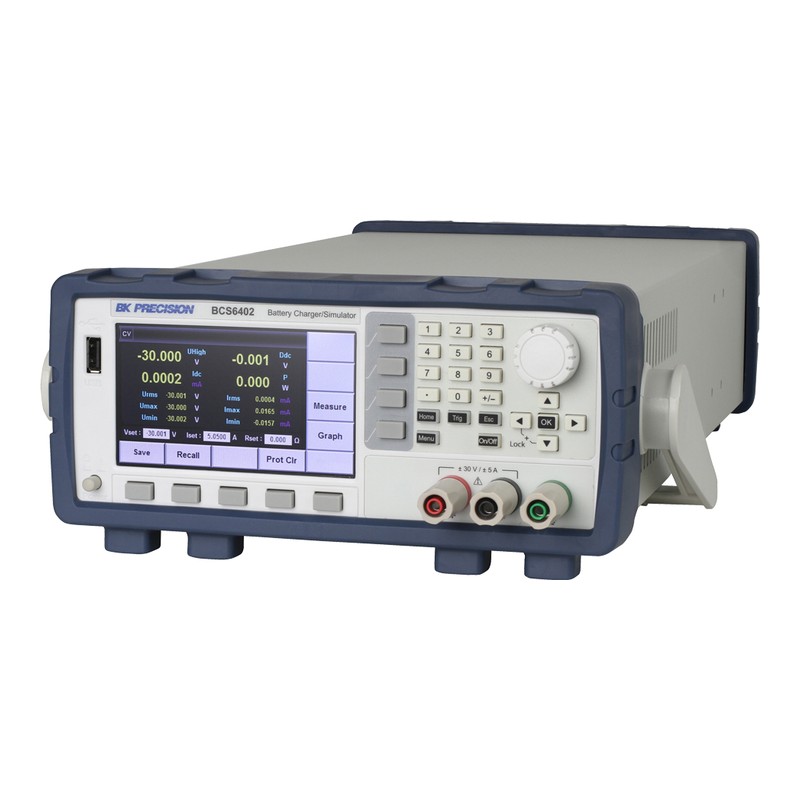

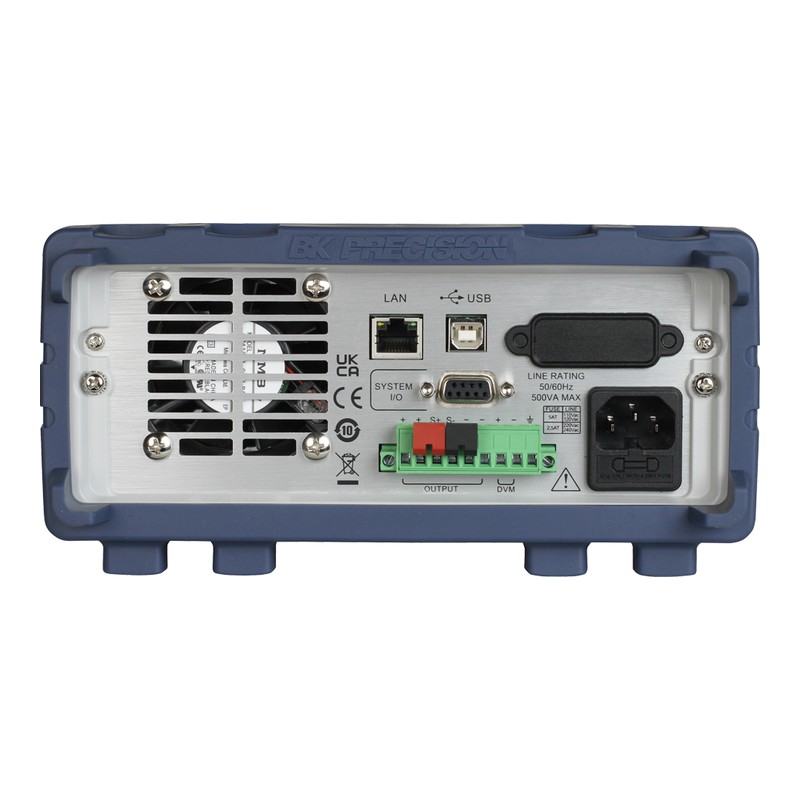

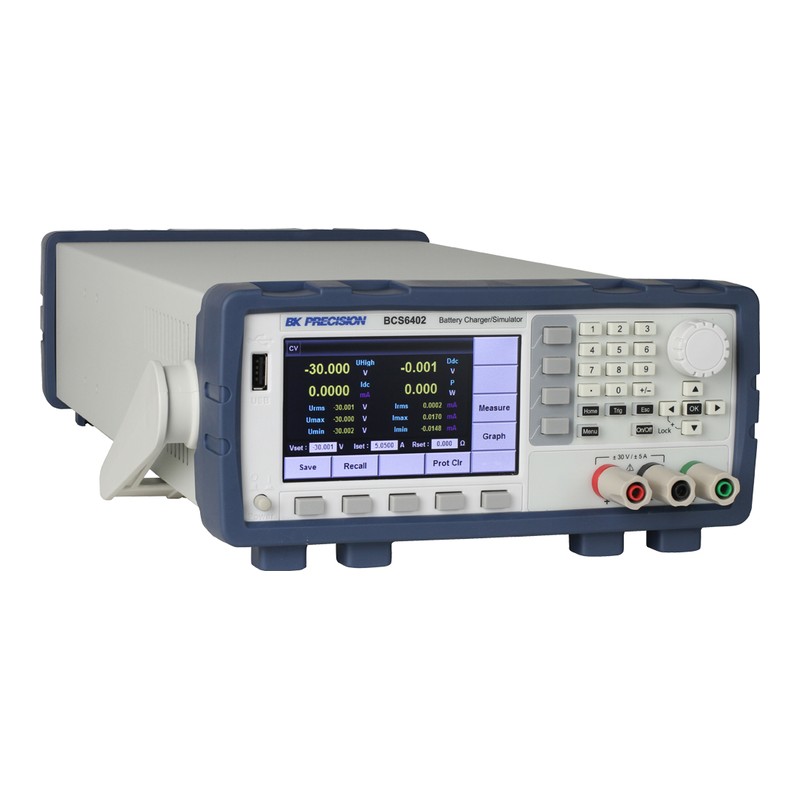

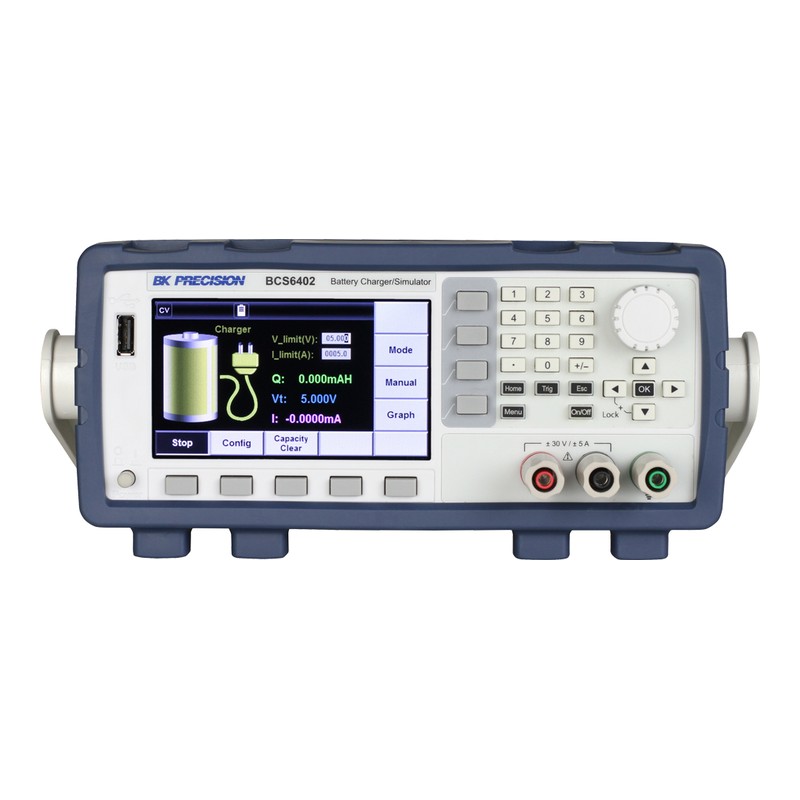

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 채널 | 출력 전압 | 소스/싱크 전류 | 출력 전력 | 인터페이스 |
|---|---|---|---|---|---|
| BCS6401 | 2CH | CH1 ±15 V / CH2 0 ~ 15 V | 3 A(High) / 5 A(Low) | 채널당 45 W (합계 90 W) | USB, LAN |
| BCS6402 (이 상품) | 1CH | ±30 V | 5 A | 150 W | USB, LAN |
이런 현장에 적합합니다
모바일 기기
휴대폰·태블릿 배터리 상태별 소비 전류 평가
충전 회로
충전기와 충전 IC의 동작 검증
DC-DC 컨버터
입력 전원 변동에 따른 컨버터 특성 시험
IoT·웨어러블
슬립 모드 미세 전류 측정
BCS6402 주요 사양
| 모델 | BCS6402 |
|---|---|
| 출력 채널 | 1채널 |
| 출력 전압 | ±30 V (바이폴라) |
| 최대 소스/싱크 전류 | 5 A |
| 출력 전력 | 150 W |
| 가변 출력 임피던스 | 0 ~ 1 Ω (설정 분해능 1 mΩ, 정확도 ≤0.1% + 3 mΩ) |
| 부하 레귤레이션 | 전압 ≤0.01% + 2 mV, 전류 ≤0.05% + 1 mA |
| 라인 레귤레이션 | 전압 ≤0.02% + 2 mV, 전류 ≤0.05% + 1 mA |
| 리플·노이즈 (20 Hz ~ 20 MHz) | ≤4 mVp-p, ≤1 mVrms, ≤1 mArms |
| 설정 분해능 | 전압 1 mV, 전류 0.1 mA |
| 측정 분해능 | 전압 1 mV, 전류 0.1 mA(5 A 레인지) / 100 nA(5 mA 레인지) |
| 설정 정확도 | 전압 ≤0.02% + 3 mV, 전류 ≤0.05% + 3 mA |
| 측정 정확도 | 전압 ≤0.02% + 3 mV, 전류 ≤0.05% + 3 mA(5 A) / ≤0.05% + 2 μA(5 mA) |
| 과도 응답 시간 | ≤30 μs (50 ~ 100 % 부하 변동, 50 mV 이내 회복) |
| DVM (후면) | -30 V ~ +30 V, 분해능 1 mV, 정확도 0.02% + 3 mV |
| 프로그램 메모리 | 리스트 20개(각 30스텝), 배터리 프로파일 20개(각 40스텝) |
| 디스플레이 | 4.3인치 컬러 TFT |
| 인터페이스 | USB (USBTMC), LAN, SCPI 명령 지원 |
| 보호 기능 | OVP, OCP, OTP, 키 잠금 |
| AC 입력 | 110/220 VAC ±10%, 47 ~ 63 Hz, 최대 500 VA |
| 동작 온도 | 0 °C ~ 40 °C |
| 크기 (W×H×D) | 226 × 88.2 × 476.26 mm (2U) |
| 무게 | 8 kg |
| 기본 구성품 | 전원 코드 |
※ 제조사 데이터시트(BCS Series Datasheet v013025) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
