BCS6401
BK Precision BCS6401은 채널당 45 W, 합계 90 W를 내는 2채널 듀얼 레인지 배터리 충전기·시뮬레이터입니다. CH1은 ±15 V 바이폴라, CH2는 0 ~ 15 V 출력이며 레인지에 따라 3 A 또는 5 A까지 소스·싱크합니다. CH1로 충전하면서 CH2로 다른 배터리를 방전하는 충방전 사이클 시험을 한 대로 진행할 수 있습니다.
충전과 방전을 동시에 돌리는 2채널 배터리 시뮬레이터
4.3인치 컬러 TFT에서 두 채널을 동시에 보거나 한 채널씩 크게 표시하며, 최대 12개 측정 항목을 함께 확인합니다. USB(USBTMC)와 LAN으로 SCPI 원격 제어가 가능하고 측정 버퍼는 USB 메모리에 .txt로 내보냅니다.
BCS 시리즈 데이터시트 (영문)자료실에서 보기 ›BCS6401의 특징
듀얼 채널·듀얼 레인지
High 레인지(±15 V/3 A)와 Low 레인지(±9 V/5 A)를 골라 쓰며, 두 채널을 직렬로 묶으면 30 V·90 W까지 냅니다.
충방전 동시 시험
CH1은 충전, CH2는 방전으로 설정해 두 배터리의 사이클 시험을 동시에 진행합니다.
충전 회로 검증
CH1을 배터리 시뮬레이션, CH2를 소스로 두고 DUT 충전 회로가 시뮬레이션 배터리를 충전하는 과정을 확인합니다.
리스트·데이터 로깅
리스트 프로그램 20개(각 30스텝)를 최대 65,535회 반복하고, 최대 1,024개 측정값을 버퍼에 기록합니다.

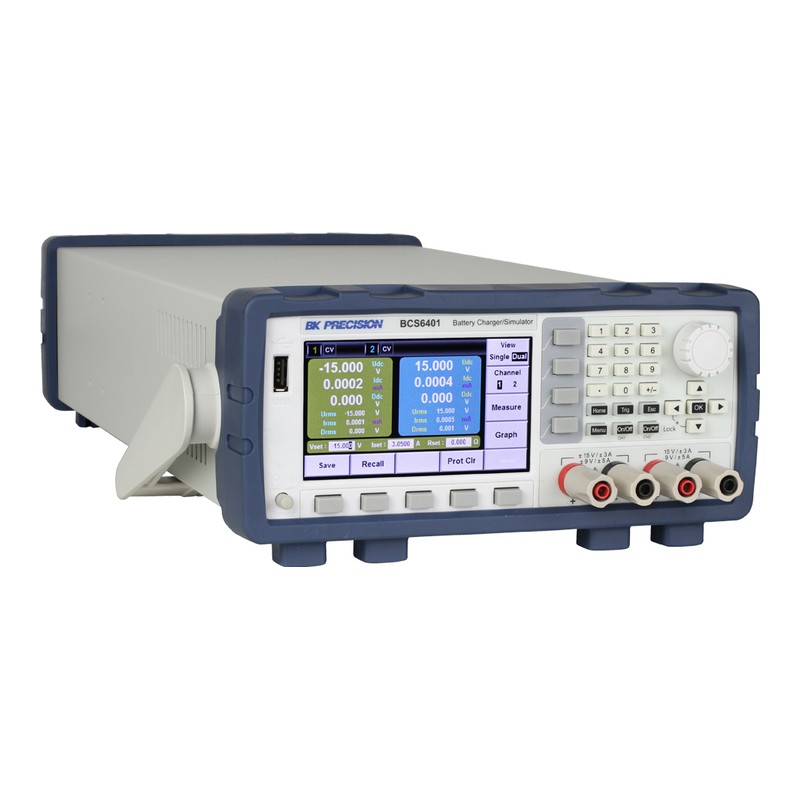

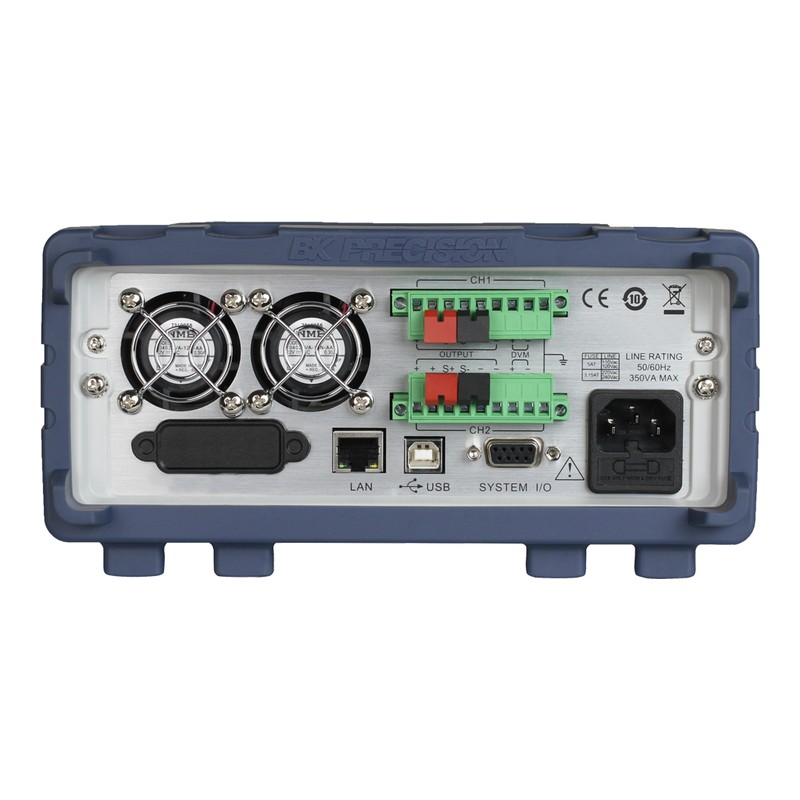

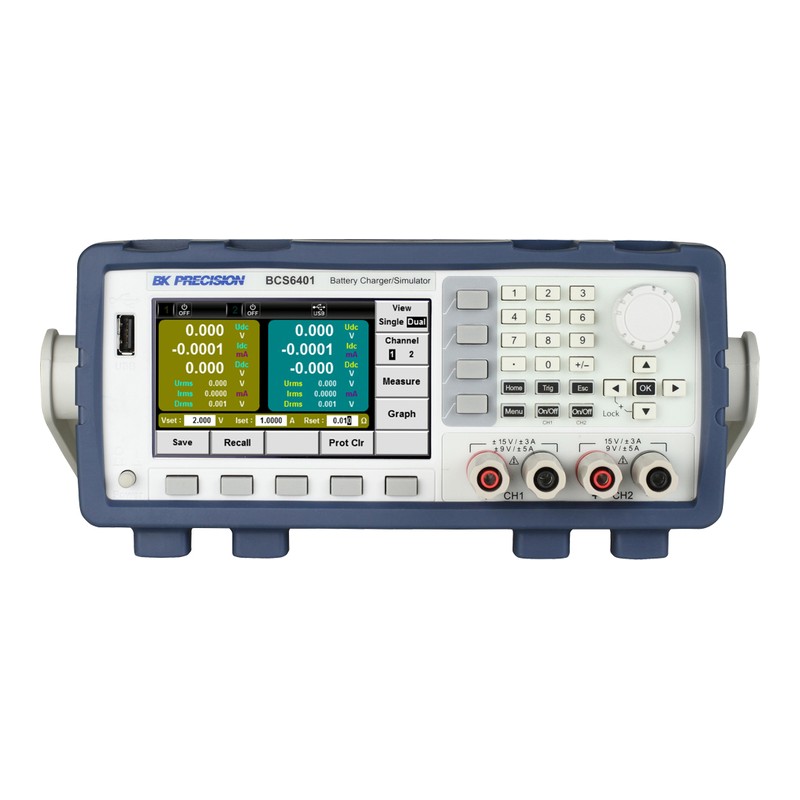

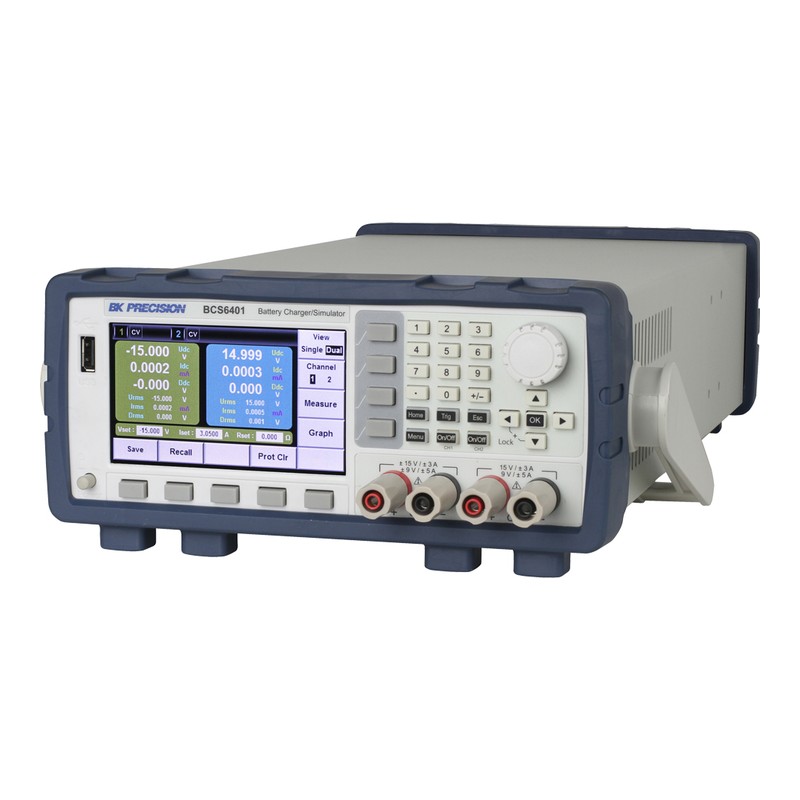

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 채널 | 출력 전압 | 소스/싱크 전류 | 출력 전력 | 인터페이스 |
|---|---|---|---|---|---|
| BCS6401 (이 상품) | 2CH | CH1 ±15 V / CH2 0 ~ 15 V | 3 A(High) / 5 A(Low) | 채널당 45 W (합계 90 W) | USB, LAN |
| BCS6402 | 1CH | ±30 V | 5 A | 150 W | USB, LAN |
이런 현장에 적합합니다
배터리 사이클 시험
충전과 방전을 병행하는 수명 평가
충전기 개발
충전 IC·충전기 회로 성능 검증
웨어러블·IoT
충전 상태별 소비 전류와 슬립 전류 측정
정밀 DC 전원
저잡음 2채널 전원공급기로 회로 시험
BCS6401 주요 사양
| 모델 | BCS6401 |
|---|---|
| 출력 채널 | 2채널 |
| 출력 전압 (High 레인지) | CH1 ±15 V, CH2 0 ~ 15 V |
| 출력 전압 (Low 레인지) | CH1 ±9 V, CH2 0 ~ 9 V |
| 최대 소스/싱크 전류 | High 레인지 3 A, Low 레인지 5 A |
| 출력 전력 | 채널당 45 W, 합계 최대 90 W |
| 가변 출력 임피던스 | 0 ~ 1 Ω (설정 분해능 1 mΩ, 정확도 ≤0.1% + 3 mΩ) |
| 부하 레귤레이션 | 전압 ≤0.01% + 2 mV, 전류 ≤0.05% + 1 mA |
| 라인 레귤레이션 | 전압 ≤0.02% + 2 mV, 전류 ≤0.05% + 1 mA |
| 리플·노이즈 (20 Hz ~ 20 MHz) | ≤3 mVp-p, ≤1 mVrms, ≤1 mArms |
| 설정 분해능 | 전압 1 mV, 전류 0.1 mA |
| 측정 분해능 | 전압 1 mV, 전류 0.1 mA(5 A 레인지) / 100 nA(5 mA 레인지) |
| 설정 정확도 | 전압 ≤0.02% + 3 mV, 전류 ≤0.05% + 2 mA |
| 측정 정확도 | 전압 ≤0.02% + 2 mV, 전류 ≤0.05% + 2 mA(5 A) / ≤0.05% + 2 μA(5 mA) |
| 과도 응답 시간 | ≤50 μs (50 ~ 100 % 부하 변동, 50 mV 이내 회복) |
| DVM (후면) | -20 V ~ +20 V, 분해능 1 mV, 정확도 0.02% + 3 mV |
| 프로그램 메모리 | 리스트 20개(각 30스텝), 배터리 프로파일 20개(각 40스텝) |
| 인터페이스 | USB (USBTMC), LAN, SCPI 명령 지원 |
| 보호 기능 | OVP, OCP, OTP, 역전압 보호, 키 잠금 |
| 출력 오프 상태 | 릴레이 오프 시 ≥1 GΩ (CH1만 지원) |
| AC 입력 | 110/220 VAC ±10%, 47 ~ 63 Hz, 최대 500 VA |
| 동작 온도 | 0 °C ~ 40 °C |
| 크기 (W×H×D) | 226 × 88.2 × 476.26 mm (2U) |
| 무게 | 9 kg |
| 기본 구성품 | 전원 코드 |
※ 제조사 데이터시트(BCS Series Datasheet v013025) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
