1826B
BK Precision 1826B는 0.001 Hz부터 6 GHz까지 측정하는 휴대형 벤치 주파수 카운터입니다. 기본 Input A·B에 더해 N형 커넥터를 쓰는 2 ~ 6 GHz 마이크로파 전용 Input C를 갖춰 RF 모듈과 무선 기기 점검까지 한 대로 처리합니다. ±1 ppm TCXO 타임베이스와 최대 10자리 표시로 높은 분해능을 냅니다.
N형 마이크로파 입력까지 갖춘 6 GHz 3채널 카운터
0.5인치 10자리 LCD에 측정값과 Input A 설정, 게이트 시간, 배터리 상태가 함께 표시되며 버튼 하나로 입력 채널과 측정 기능을 바꿉니다. USB(VCOM)로 PC 원격 제어와 전원 공급이 가능하고, 내장 NiMH 배터리로 약 24시간 단독 동작합니다.
1820B 시리즈 데이터시트 (영문)자료실에서 보기 ›1826B의 특징
2 ~ 6 GHz 전용 Input C
N형 커넥터와 50 Ω 입력으로 2 GHz ~ 6 GHz 신호를 25 mVrms(-19 dBm) 감도로 측정합니다.
역수 계수 방식
주파수·주기·비율 측정에 역수 계수 방식을 써서 낮은 주파수에서도 높은 분해능을 유지합니다.
유연한 Input A 설정
AC/DC 결합, 1 MΩ/50 Ω, 1x/5x 감쇠, 약 50 kHz 저역통과 필터와 가변 트리거 레벨을 지원합니다.
다양한 측정 기능
주파수, 주기, B:A 비율, 펄스 폭·듀티 사이클, 최대 10자리 이벤트 카운트를 측정합니다.

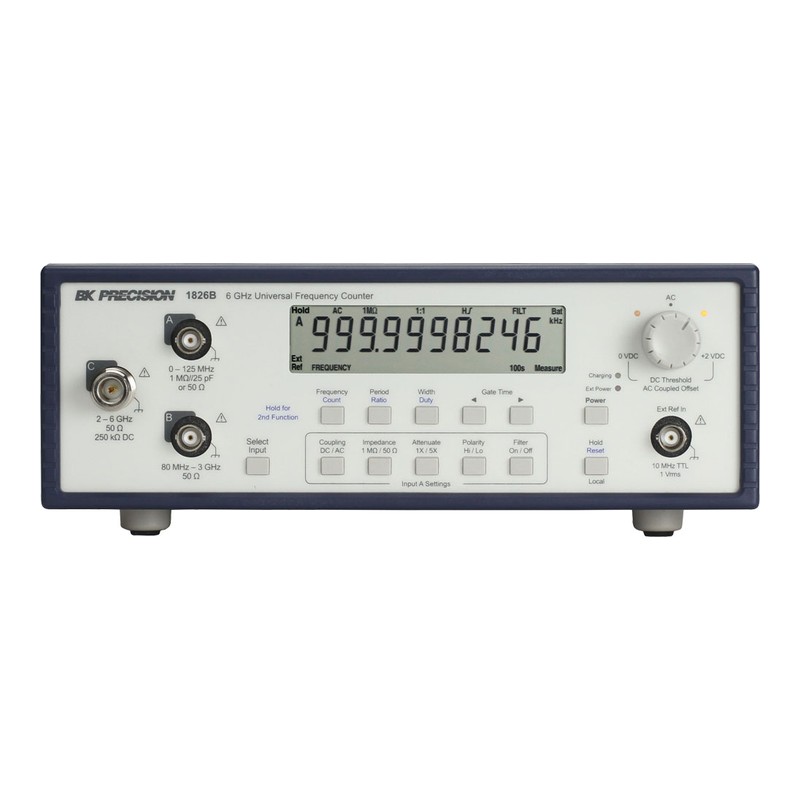

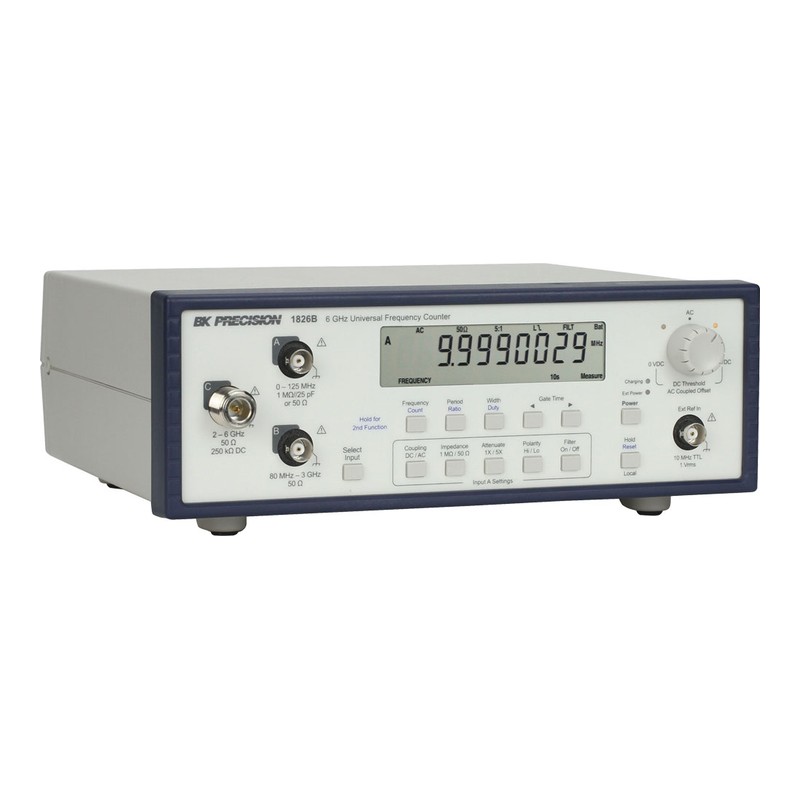

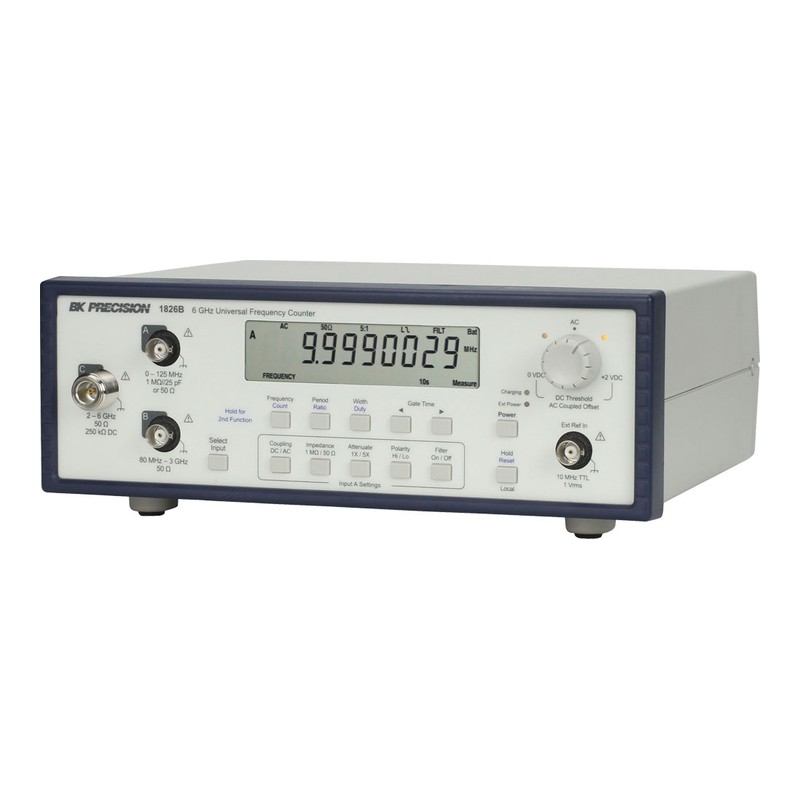

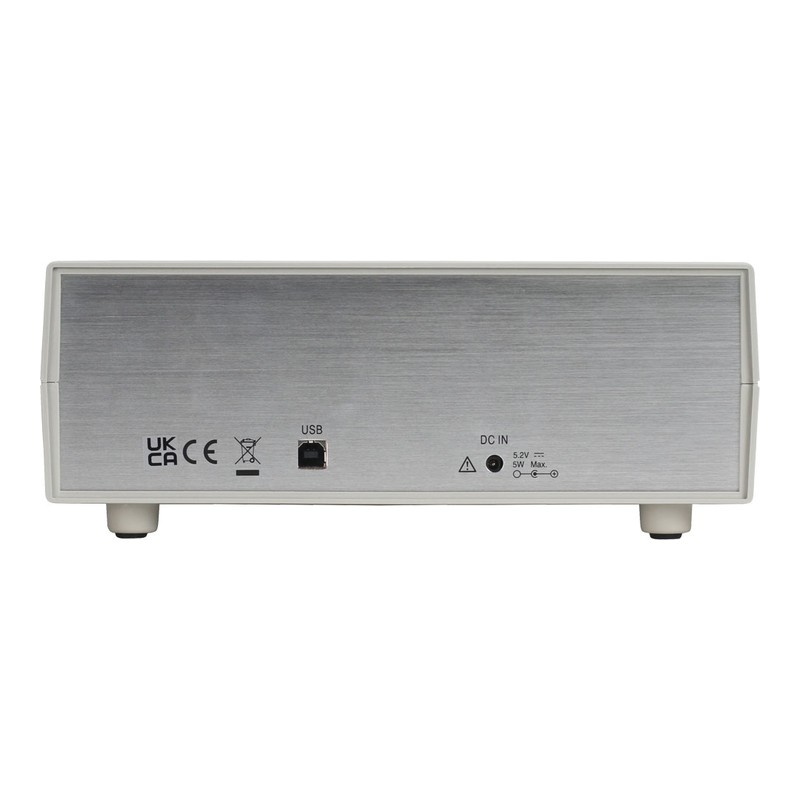

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 주파수 범위 | 입력 채널 | 마이크로파 입력 | 표시 자릿수 | 인터페이스 |
|---|---|---|---|---|---|
| 1823B | 0.001 Hz ~ 3 GHz | A, B (2채널) | - | 10자리 | USB (VCOM) |
| 1826B (이 상품) | 0.001 Hz ~ 6 GHz | A, B, C (3채널) | N형, 2 ~ 6 GHz | 10자리 | USB (VCOM) |
이런 현장에 적합합니다
RF·무선 기기
5 GHz 대역 무선 모듈과 마이크로파 발진기 주파수 확인
발진기 검증
수정 발진기·클록 소스의 주파수 안정도 확인
부품 생산
전자 부품 제조 라인의 주파수 검사
현장 서비스
배터리 동작으로 전원이 없는 현장에서 측정
1826B 주요 사양
| 모델 | 1826B |
|---|---|
| 측정 기능 | 주파수, 주기, 비율(B:A), 펄스 폭, 듀티 사이클, 토털 카운트 |
| 주파수 범위 | 0.001 Hz ~ 6 GHz |
| 입력 채널 | 3채널 (Input A, Input B, Input C) |
| Input A | 0.001 Hz ~ 125 MHz (1 MΩ, DC 결합), 감도 15 mVrms (30 Hz ~ 100 MHz), 25 mV (~125 MHz) |
| Input A 신호 설정 | AC/DC 결합, 1 MΩ/50 Ω, 감쇠 1x/5x, 저역통과 필터(약 50 kHz), 트리거 레벨 가변, 상승/하강 엣지 |
| Input B | 80 MHz ~ 3 GHz, 50 Ω(AC 결합), 감도 12 mVrms (80 MHz ~ 2 GHz), 50 mVrms (~3 GHz), 최대 +13 dBm |
| Input C | 2 GHz ~ 6 GHz (일반 1.8 ~ 7.5 GHz), N형, 50 Ω, 감도 25 mVrms(-19 dBm), 최대 +16 dBm, 손상 레벨 +25 dBm |
| 표시 분해능 | 최대 10자리 (측정 시간 1 s에서 8자리, 10 s에서 9자리, 100 s에서 10자리) |
| 측정 시간 | 100 s, 10 s, 1 s, 0.3 s 선택 |
| 측정 정확도 | 타임베이스 정확도 + 측정 분해능 + 2카운트 |
| 타임베이스 | 10 MHz TCXO, 온도 안정도 ±1 ppm 이내, 초기 오차 ±0.2 ppm 미만(21 °C), 에이징 첫해 ±1 ppm 미만 |
| 외부 기준 입력 | 10 MHz, TTL·3 ~ 5 Vpp CMOS 또는 1 ~ 2 Vrms 정현파, 입력 임피던스 100 kΩ 이상 |
| 펄스 폭 (Input A) | 40 ns ~ 1000 s, 분해능 20 ns(단일 펄스), 다중 펄스 평균 시 최대 1 ns |
| 토털 카운트 (Input A) | 1 ~ 9,999,999,999, 최소 펄스 폭 8 ns |
| 최대 입력 (Input A·B) | 30 VDC, 30 Vrms 50/60 Hz (접지 기준) |
| 디스플레이 | 0.5 in (12.5 mm) 10자리 LCD |
| 인터페이스 | USB (VCOM), USB 버스 전원 동작 지원 |
| 배터리 | 2500 mAh NiMH ×3, 완충 시 약 24시간 동작(일반), 충전 4시간 이상 |
| AC 어댑터 | 85 ~ 240 V, 50/60 Hz |
| 소비 전력 | DC 입력 최대 5 W, 충전 시 AC 어댑터 입력 최대 15 VA |
| 동작 환경 | +5 °C ~ +40 °C, 20 ~ 80 % RH |
| 안전·EMC | EN61010-1, EN61326 |
| 크기 (W×H×D) | 260 × 88 × 235 mm |
| 무게 | 950 g (AC 어댑터 170 g 별도) |
| 기본 구성품 | 유니버설 AC 어댑터, 배터리 규정 안내문 |
※ 제조사 데이터시트(1820B Series Datasheet v072026) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
