DM304

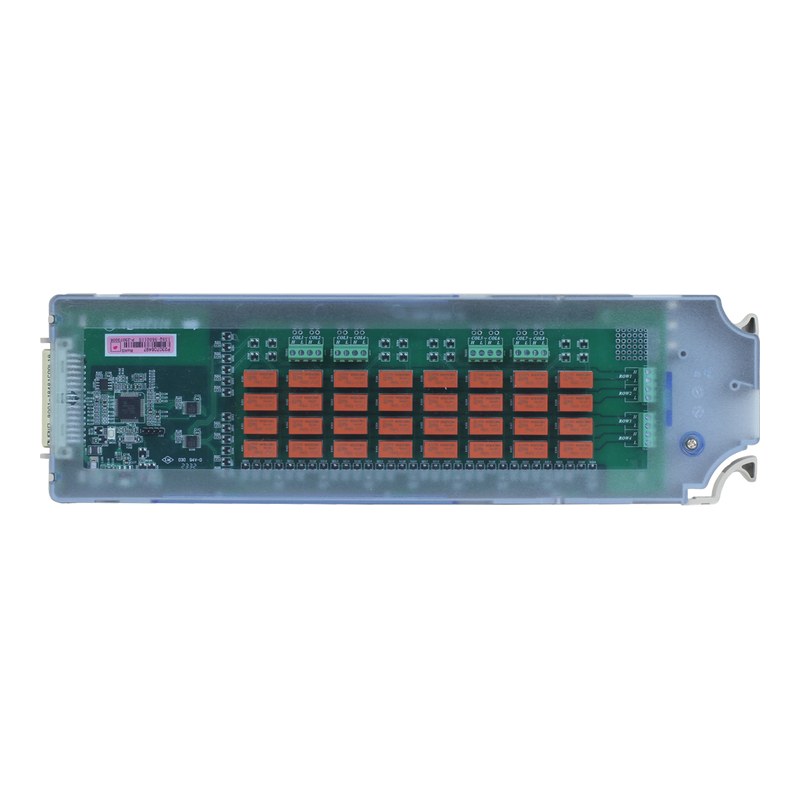

BK Precision DM304는 DAQ3120에 장착하는 4행 x 8열 매트릭스 스위치 플러그인 모듈로, 2선 교차점 32개를 제공합니다. 여러 계측기를 DUT의 여러 지점에 동시에 연결할 수 있으며 300 V·1 A 접점과 3 ms 스위칭 속도를 갖췄고, 모듈을 추가 결선하면 최대 96 교차점까지 늘어납니다.
계측기와 DUT를 자유롭게 잇는 32 교차점 매트릭스
본체 내장 DMM과는 연결되지 않는 전용 스위치 모듈로, 외부 전원·계측기와 DUT 사이 신호 경로를 DAQ3120 본체에서 제어합니다. DM304 여러 개를 결선해 행 또는 열을 확장할 수 있습니다.
DAQ3120 시리즈 데이터시트 (영문)자료실에서 보기 ›DM304의 특징
32개 2선 교차점
4행 x 8열 구성으로 어느 행이든 어느 열과 연결해 신호 경로를 자유롭게 만듭니다.
다중 동시 연결
서로 다른 시험 장비를 DUT의 여러 지점에 동시에 연결할 수 있습니다.
300 V / 1 A 접점
아머처 릴레이로 최대 300 V, 1 A를 다루며 스위칭 속도는 3 ms입니다.
최대 96 교차점 확장
DM304 모듈을 추가로 결선해 행이나 열을 늘려 최대 96 교차점까지 구성합니다.
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 구분 | 채널 | 스캔 속도 | 최대 전압 | 최대 전류 |
|---|---|---|---|---|---|
| DAQ3120 | 메인프레임 (3슬롯, 6½자리 DMM) | 최대 120 CH | 최대 450 ch/s | 600 VDC / 400 VAC | 2 A |
| DAQ3120-GPIB | 메인프레임 (GPIB 포함) | 최대 120 CH | 최대 450 ch/s | 600 VDC / 400 VAC | 2 A |
| DM300 | 솔리드스테이트 멀티플렉서 | 20 | 450 ch/s | 120 V | - |
| DM301 | 멀티플렉서 + 전류 채널 | 20 + 2 | 80 ch/s | 300 V | 1 A |
| DM303 | 단일 종단 멀티플렉서 | 40 | 80 ch/s | 300 V | - |
| DM304 (이 상품) | 4 x 8 매트릭스 스위치 | 32 교차점 | - | 300 V | 1 A |
| DM307 | 멀티펑션 (DIO·토탈라이저·DAC) | 16비트 DIO + 1 + 2 | - | 42 V / ±12 V | ±24 mA |
| DM308 | 액추에이터·범용 스위치 | 20 (SPDT) | - | 300 V | 1 A |
| DM309 | 고전압·전류 멀티플렉서 | 8 + 2 | 60 ch/s | 600 VDC / 400 Vrms | 2 A |
이런 현장에 적합합니다
자동 시험 장비
여러 계측기를 DUT 핀에 순서대로 연결하는 신호 라우팅
부품 검사
다핀 부품의 핀 간 측정 조합 자동 전환
보드 기능 시험
전원·부하·계측기를 테스트 포인트에 선택 연결
시험 시스템 확장
모듈 추가로 교차점을 늘려 대규모 매트릭스 구성
DM304 주요 사양
| 모델 | DM304 |
|---|---|
| 제품 종류 | 4 x 8 매트릭스 스위치 플러그인 모듈 |
| 호환 본체 | DAQ3120 / DAQ3120-GPIB 전용 플러그인 모듈 |
| 장착 | 본체 3개 슬롯 중 1슬롯 사용, 모듈 최대 3개 자유 조합 |
| 구성 | 4행 x 8열 매트릭스 |
| 교차점 | 32개 (2선) |
| 릴레이 방식 | 2선 아머처 릴레이 |
| 스위칭 속도 | 3 ms |
| 최대 전압 | 300 V |
| 최대 전류 | 1 A |
| 대역폭 | 10 MHz |
| 열기전력 (Thermal Offset) | < 1 µV |
| 확장 | DM304 추가 결선으로 최대 96 교차점 |
| 본체 DMM 연결 | 미지원 (외부 계측기 연결용 전용 스위치) |
| 제어 | DAQ3120 본체 (전면 패널, LAN·USB·GPIB 원격) |
※ 제조사 데이터시트(DAQ3120 Series Datasheet, 101425) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
