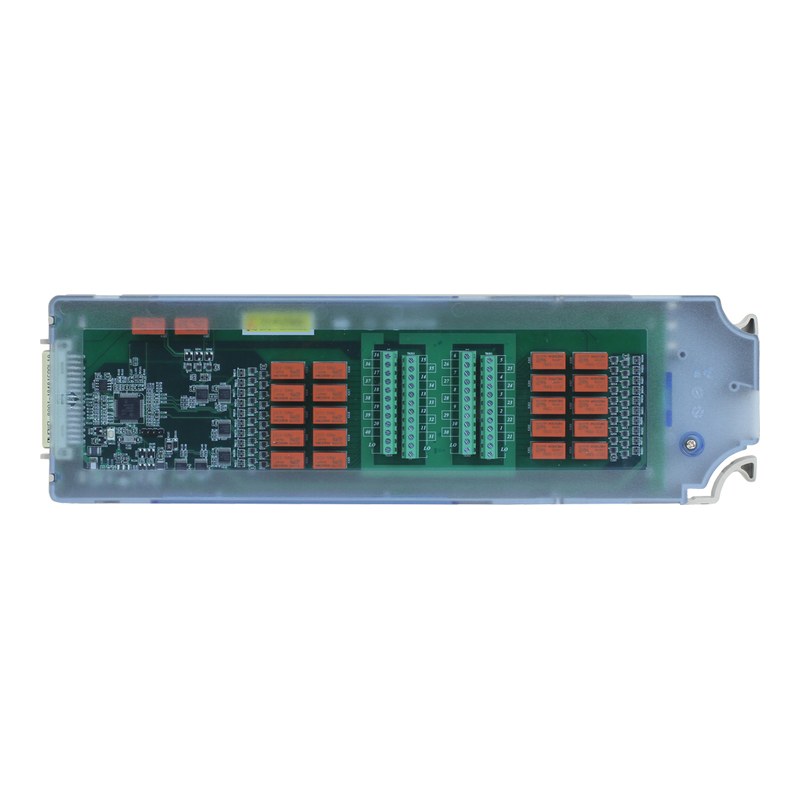

BK PRECISION · 40채널 단일 종단 멀티플렉서 모듈
DM303
BK Precision DM303은 DAQ3120용 40채널 단일 종단 멀티플렉서 플러그인 모듈로, 시리즈에서 채널 밀도가 가장 높습니다. 40개 단선 입력이 공통 신호 접지를 공유하며 최대 300 V까지 플로팅할 수 있고 80 ch/s로 스캔합니다. 3개를 장착하면 본체 한 대로 120채널을 구성합니다.
40입력 채널
300 V공통 로우 플로팅
80 ch/s스캔 속도
< 1 µV열기전력
공통 접지 신호를 40채널로 모으는 고밀도 멀티플렉서
모든 입력이 접지와 절연된 공통 로우 라인에 연결되는 구조라 배터리 시험이나 부품 특성 평가처럼 기준점이 같은 신호를 많이 측정할 때 배선이 간단합니다. 전류를 제외한 2선 측정을 본체 DMM으로 수행합니다.
DAQ3120 시리즈 데이터시트 (영문)자료실에서 보기 ›DM303의 특징
40채널 고밀도
모듈 하나에 단선 입력 40개를 넣어 슬롯당 채널 수를 최대로 늘립니다.
공통 로우 구조
모든 입력이 공통 신호 접지를 공유해 기준이 같은 다수 신호를 간단하게 배선합니다.
채널-접지 절연
공통 신호 접지 라인은 접지와 절연되어 최대 300 V까지 플로팅할 수 있습니다.
낮은 열기전력
1 µV 미만의 열기전력으로 미소 전압 신호도 안정적으로 측정합니다.
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 구분 | 채널 | 스캔 속도 | 최대 전압 | 최대 전류 |
|---|---|---|---|---|---|
| DAQ3120 | 메인프레임 (3슬롯, 6½자리 DMM) | 최대 120 CH | 최대 450 ch/s | 600 VDC / 400 VAC | 2 A |
| DAQ3120-GPIB | 메인프레임 (GPIB 포함) | 최대 120 CH | 최대 450 ch/s | 600 VDC / 400 VAC | 2 A |
| DM300 | 솔리드스테이트 멀티플렉서 | 20 | 450 ch/s | 120 V | - |
| DM301 | 멀티플렉서 + 전류 채널 | 20 + 2 | 80 ch/s | 300 V | 1 A |
| DM303 (이 상품) | 단일 종단 멀티플렉서 | 40 | 80 ch/s | 300 V | - |
| DM304 | 4 x 8 매트릭스 스위치 | 32 교차점 | - | 300 V | 1 A |
| DM307 | 멀티펑션 (DIO·토탈라이저·DAC) | 16비트 DIO + 1 + 2 | - | 42 V / ±12 V | ±24 mA |
| DM308 | 액추에이터·범용 스위치 | 20 (SPDT) | - | 300 V | 1 A |
| DM309 | 고전압·전류 멀티플렉서 | 8 + 2 | 60 ch/s | 600 VDC / 400 Vrms | 2 A |
이런 현장에 적합합니다
배터리 시험
직렬 셀 팩의 셀별 전압을 공통 기준으로 일괄 측정
부품 특성 평가
다수 소자의 전압·저항·정전용량 순차 측정
온도 측정
2선 RTD·서미스터로 다점 온도 기록
벤치 시험
채널 수가 많은 보드 테스트 포인트 감시
DM303 주요 사양
| 모델 | DM303 |
|---|---|
| 제품 종류 | 40채널 단일 종단 멀티플렉서 플러그인 모듈 |
| 호환 본체 | DAQ3120 / DAQ3120-GPIB 전용 플러그인 모듈 |
| 장착 | 본체 3개 슬롯 중 1슬롯 사용, 모듈 최대 3개 자유 조합 |
| 채널 수 | 40채널 (단선 입력) |
| 입력 방식 | 1선 아머처 릴레이 (공통 로우) |
| 스캔 속도 | 최대 80 ch/s |
| 최대 입력 전압 | 300 V (공통 신호 접지 플로팅 최대 300 V) |
| 절연 | 채널-접지 절연 |
| 대역폭 | 10 MHz |
| 열기전력 (Thermal Offset) | < 1 µV |
| 본체 DMM 연결 | 지원 (전류 제외 2선 측정) |
| 지원 DMM 기능 | AC/DC 전압, 주파수·주기, 2선 저항, 2선 RTD, 서미스터, 정전용량 |
| 미지원 기능 | AC/DC 전류, 4선 저항, 4선 RTD, 열전대 |
| 시스템 구성 | 3개 장착 시 본체당 최대 120채널 |
| DCV 기본 정확도 (본체 DMM) | ±(0.0035% + 0.0005%), 10 V 레인지, 1년 |
※ 제조사 데이터시트(DAQ3120 Series Datasheet, 101425) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
