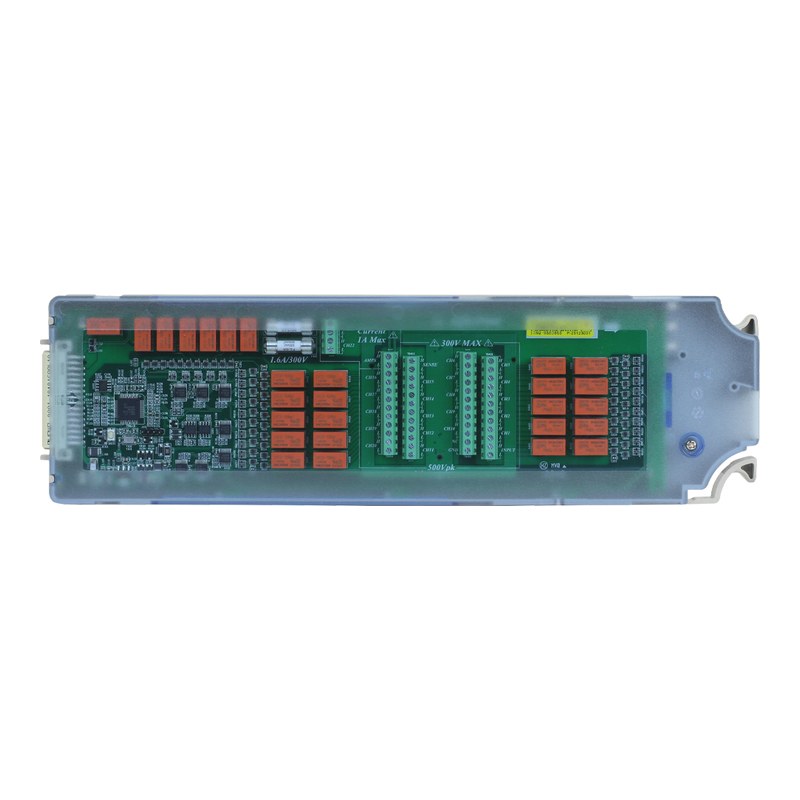

BK PRECISION · 20채널 멀티플렉서 모듈 (전류 2채널)
DM301
BK Precision DM301은 DAQ3120용 20채널 아머처 릴레이 멀티플렉서에 1 A 전류 측정 채널 2개를 더한 플러그인 모듈입니다. 최대 입력 300 V, 80 ch/s 스캔에 전압·전류·저항·온도·정전용량 등 본체 DMM의 모든 측정 기능을 지원하는 시리즈에서 가장 활용 폭이 넓은 모듈입니다.
20 + 2전압 + 전류 채널
300 V최대 입력 전압
1 A전류 채널 최대
80 ch/s스캔 속도
전압부터 전류까지 한 모듈로 처리하는 범용 멀티플렉서
20개 입력은 두 뱅크로 나뉘고 스위치로 4선 측정을 구성하며, 같은 모듈 안에서 2선과 4선 채널을 섞어 쓸 수 있습니다. 추가된 전류 채널 2개는 외부 션트 없이 최대 1 A를 직접 측정합니다.
DAQ3120 시리즈 데이터시트 (영문)자료실에서 보기 ›DM301의 특징
전류 전용 2채널
외부 션트 저항 없이 채널당 최대 1 A의 AC/DC 전류를 직접 측정합니다.
300 V 입력
아머처 릴레이를 사용해 최대 300 V 입력까지 다룹니다.
2선·4선 혼용
한 모듈에서 2선 채널과 4선 채널을 섞어 구성해 저항·RTD 측정을 유연하게 배치합니다.
전 기능 DMM 지원
열전대(냉접점 기준 내장), RTD, 서미스터, 정전용량까지 본체 DMM 기능을 모두 사용합니다.
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 구분 | 채널 | 스캔 속도 | 최대 전압 | 최대 전류 |
|---|---|---|---|---|---|
| DAQ3120 | 메인프레임 (3슬롯, 6½자리 DMM) | 최대 120 CH | 최대 450 ch/s | 600 VDC / 400 VAC | 2 A |
| DAQ3120-GPIB | 메인프레임 (GPIB 포함) | 최대 120 CH | 최대 450 ch/s | 600 VDC / 400 VAC | 2 A |
| DM300 | 솔리드스테이트 멀티플렉서 | 20 | 450 ch/s | 120 V | - |
| DM301 (이 상품) | 멀티플렉서 + 전류 채널 | 20 + 2 | 80 ch/s | 300 V | 1 A |
| DM303 | 단일 종단 멀티플렉서 | 40 | 80 ch/s | 300 V | - |
| DM304 | 4 x 8 매트릭스 스위치 | 32 교차점 | - | 300 V | 1 A |
| DM307 | 멀티펑션 (DIO·토탈라이저·DAC) | 16비트 DIO + 1 + 2 | - | 42 V / ±12 V | ±24 mA |
| DM308 | 액추에이터·범용 스위치 | 20 (SPDT) | - | 300 V | 1 A |
| DM309 | 고전압·전류 멀티플렉서 | 8 + 2 | 60 ch/s | 600 VDC / 400 Vrms | 2 A |
이런 현장에 적합합니다
전력 소비 측정
전류 채널로 DUT 소비 전류를 전압과 함께 기록
온도 다점 감시
열전대·RTD·서미스터를 한 모듈에 섞어 연결
배터리·전원 평가
셀 전압과 충방전 전류를 동시에 로깅
범용 시험 벤치
측정 항목이 자주 바뀌는 연구실 벤치 시험
DM301 주요 사양
| 모델 | DM301 |
|---|---|
| 제품 종류 | 20채널 멀티플렉서 + 전류 2채널 플러그인 모듈 |
| 호환 본체 | DAQ3120 / DAQ3120-GPIB 전용 플러그인 모듈 |
| 장착 | 본체 3개 슬롯 중 1슬롯 사용, 모듈 최대 3개 자유 조합 |
| 채널 수 | 20채널 + 전용 전류 입력 2채널 |
| 입력 방식 | 2선 아머처 릴레이 (4선 선택 가능, 2선·4선 혼용) |
| 스캔 속도 | 최대 80 ch/s |
| 최대 입력 전압 | 300 V |
| 최대 전류 | 1 A (전류 채널당, 외부 션트 불필요) |
| 대역폭 | 10 MHz |
| 열기전력 (Thermal Offset) | < 4 µV |
| 냉접점 기준 | 열전대용 냉접점 기준 내장 |
| 본체 DMM 연결 | 지원 |
| 지원 DMM 기능 | AC/DC 전압, AC/DC 전류, 주파수·주기, 2선/4선 저항, 열전대, 2선/4선 RTD, 서미스터, 정전용량 |
| DCV 기본 정확도 (본체 DMM) | ±(0.0035% + 0.0005%), 10 V 레인지, 1년 |
※ 제조사 데이터시트(DAQ3120 Series Datasheet, 101425) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
