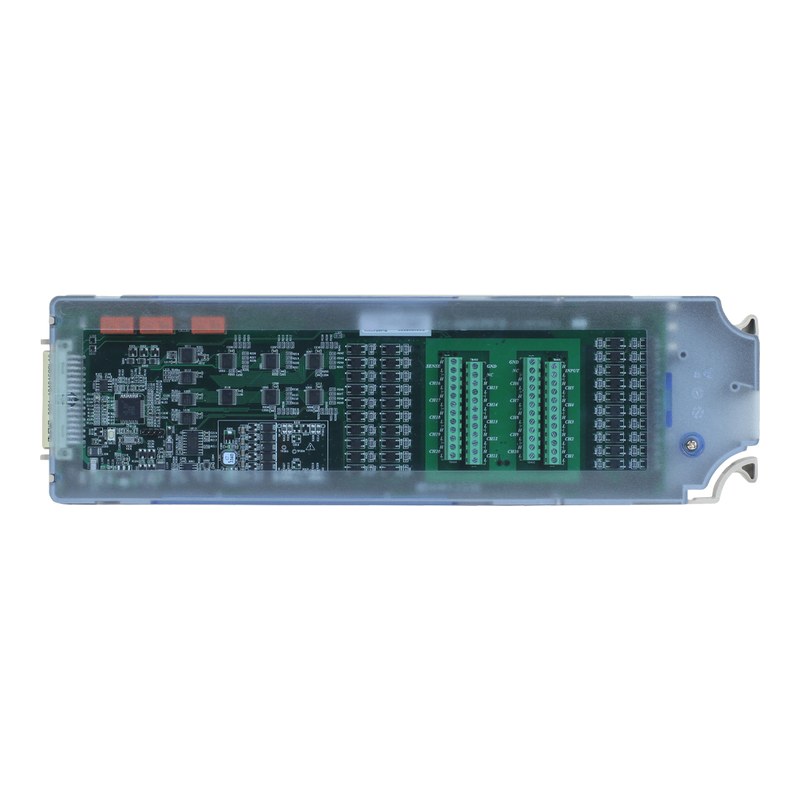

BK PRECISION · 20채널 솔리드스테이트 멀티플렉서 모듈
DM300
BK Precision DM300은 DAQ3120 데이터 수집 시스템에 장착하는 20채널 솔리드스테이트 멀티플렉서 플러그인 모듈입니다. 반도체 릴레이로 최대 450 ch/s의 시리즈 최고 스캔 속도를 내며, 최대 입력 120 V의 완전 절연 입력을 본체 6½자리 DMM이나 외부 계측기로 연결합니다.
20입력 채널
450 ch/s스캔 속도
120 V최대 입력 전압
10 MHz대역폭
450 ch/s 고속 스캔용 솔리드스테이트 멀티플렉서
20채널이 10채널 뱅크 2개로 나뉘며 각 채널은 2선 입력입니다. 4선 측정 시에는 뱅크 1과 뱅크 2 채널이 짝을 이뤄 소스·센스 연결을 담당합니다.
DAQ3120 시리즈 데이터시트 (영문)자료실에서 보기 ›DM300의 특징
최대 450 ch/s 스캔
솔리드스테이트 릴레이를 써서 기계식 릴레이 모듈보다 훨씬 빠르게 채널을 전환합니다.
완전 절연 입력
모든 채널이 하이·로우 양쪽 라인을 함께 스위칭해 채널 간 절연된 입력을 제공합니다.
2선·4선 측정
2선 측정은 물론 뱅크 간 채널 페어링으로 4선 저항 측정까지 지원합니다.
냉접점 기준 내장
열전대용 냉접점 기준을 모듈에 내장해 별도 보상 장치 없이 온도를 측정합니다.
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 구분 | 채널 | 스캔 속도 | 최대 전압 | 최대 전류 |
|---|---|---|---|---|---|
| DAQ3120 | 메인프레임 (3슬롯, 6½자리 DMM) | 최대 120 CH | 최대 450 ch/s | 600 VDC / 400 VAC | 2 A |
| DAQ3120-GPIB | 메인프레임 (GPIB 포함) | 최대 120 CH | 최대 450 ch/s | 600 VDC / 400 VAC | 2 A |
| DM300 (이 상품) | 솔리드스테이트 멀티플렉서 | 20 | 450 ch/s | 120 V | - |
| DM301 | 멀티플렉서 + 전류 채널 | 20 + 2 | 80 ch/s | 300 V | 1 A |
| DM303 | 단일 종단 멀티플렉서 | 40 | 80 ch/s | 300 V | - |
| DM304 | 4 x 8 매트릭스 스위치 | 32 교차점 | - | 300 V | 1 A |
| DM307 | 멀티펑션 (DIO·토탈라이저·DAC) | 16비트 DIO + 1 + 2 | - | 42 V / ±12 V | ±24 mA |
| DM308 | 액추에이터·범용 스위치 | 20 (SPDT) | - | 300 V | 1 A |
| DM309 | 고전압·전류 멀티플렉서 | 8 + 2 | 60 ch/s | 600 VDC / 400 Vrms | 2 A |
이런 현장에 적합합니다
고속 다채널 로깅
빠르게 변하는 전압 신호를 여러 채널에서 짧은 주기로 기록
열전대 온도 측정
내장 냉접점 기준으로 다점 온도를 바로 측정
저항 검사
4선 연결로 저저항 부품을 정밀하게 순차 측정
생산 라인 시험
높은 스캔 속도로 검사 사이클 시간 단축
DM300 주요 사양
| 모델 | DM300 |
|---|---|
| 제품 종류 | 20채널 솔리드스테이트 멀티플렉서 플러그인 모듈 |
| 호환 본체 | DAQ3120 / DAQ3120-GPIB 전용 플러그인 모듈 |
| 장착 | 본체 3개 슬롯 중 1슬롯 사용, 모듈 최대 3개 자유 조합 |
| 채널 수 | 20채널 (10채널 뱅크 2개) |
| 입력 방식 | 2선 솔리드스테이트 (4선 선택 가능, 뱅크 1·2 채널 페어링) |
| 스캔 속도 | 최대 450 ch/s |
| 최대 입력 전압 | 120 V |
| 절연 | 하이·로우 양 라인 스위칭, 완전 절연 입력 |
| 대역폭 | 10 MHz |
| 열기전력 (Thermal Offset) | < 4 µV |
| 냉접점 기준 | 열전대용 냉접점 기준 내장 |
| 본체 DMM 연결 | 지원 |
| 지원 DMM 기능 | AC/DC 전압, 주파수·주기, 2선/4선 저항, 열전대 |
| 미지원 기능 | AC/DC 전류, RTD, 서미스터, 정전용량 |
| DCV 기본 정확도 (본체 DMM) | ±(0.0035% + 0.0005%), 10 V 레인지, 1년 |
※ 제조사 데이터시트(DAQ3120 Series Datasheet, 101425) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
