DAS1820
BK Precision DAS1820은 DAS1800과 같은 D18 모듈과 하드웨어 구조를 2슬롯 컴팩트 섀시에 담은 휴대형 고속 데이터 수집 시스템입니다. 최대 16채널(D18-MUX8), 채널당 1 MSa/s(최대 8채널) 수집과 ±1500 VDC 측정을 지원하고, 500 GB SSD에 최대 3개 샘플링 속도·3개 파일로 기록합니다. 착탈식 배터리 옵션(D1820-BAT)을 더하면 최대 4시간 현장 운용이 가능합니다.
DAS1800 성능을 2슬롯 휴대형으로
12형 HD 멀티터치 화면에서 핀치 줌과 한 손가락 스크롤로 실시간 파형, 수치, 페이저도, 히스토그램을 확인합니다. 1 Gbps LAN의 웹 서버·VNC로 원격 제어하고, 무료 DASpro 소프트웨어로 MDF4 파일을 PC에서 분석합니다.
DAS1820 데이터시트 (영문)자료실에서 보기 ›DAS1820의 특징
D18 모듈 호환
DAS1800과 같은 유니버설·고임피던스·고전압·멀티플렉스 모듈을 사용해 장비 간 모듈을 공유하고 확장합니다.
±1500 VDC 고전압 측정
D18-HVM4로 ±1500 VDC / 1000 Vrms를 CAT III 1500 V, CAT IV 1000 V 등급으로 측정합니다.
다중 속도·다중 파일 기록
최대 3개 샘플링 속도와 3개 파일로 장기 추이와 고속 이벤트를 따로 기록해 메모리를 효율적으로 씁니다.
가벼운 휴대형 구성
착탈식 배터리 옵션으로 최대 4시간 동작하며, 모듈 1개·배터리 장착 시 4.5 kg, VESA 마운트를 지원합니다.

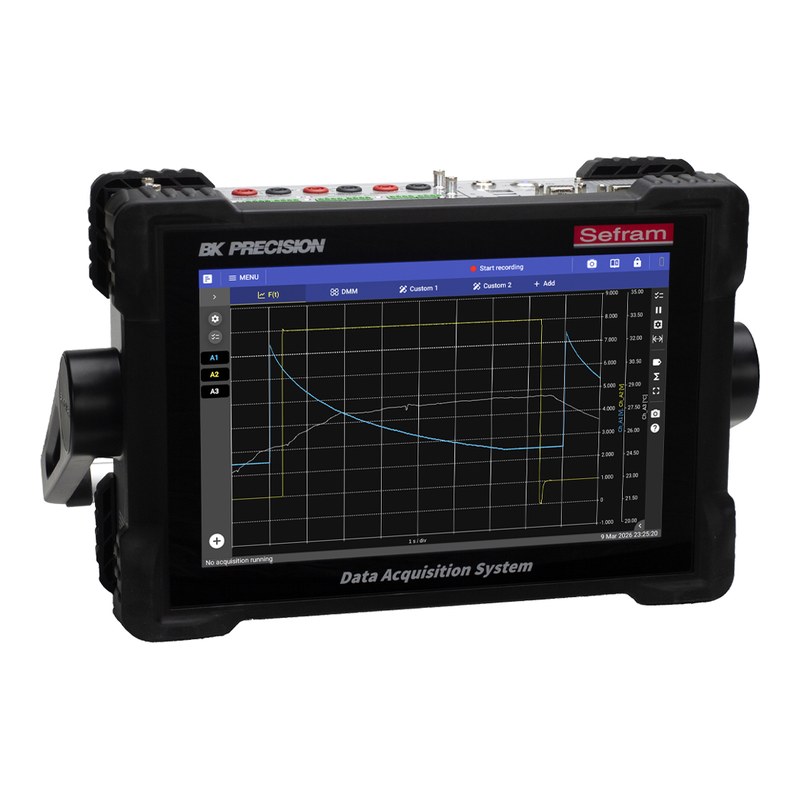

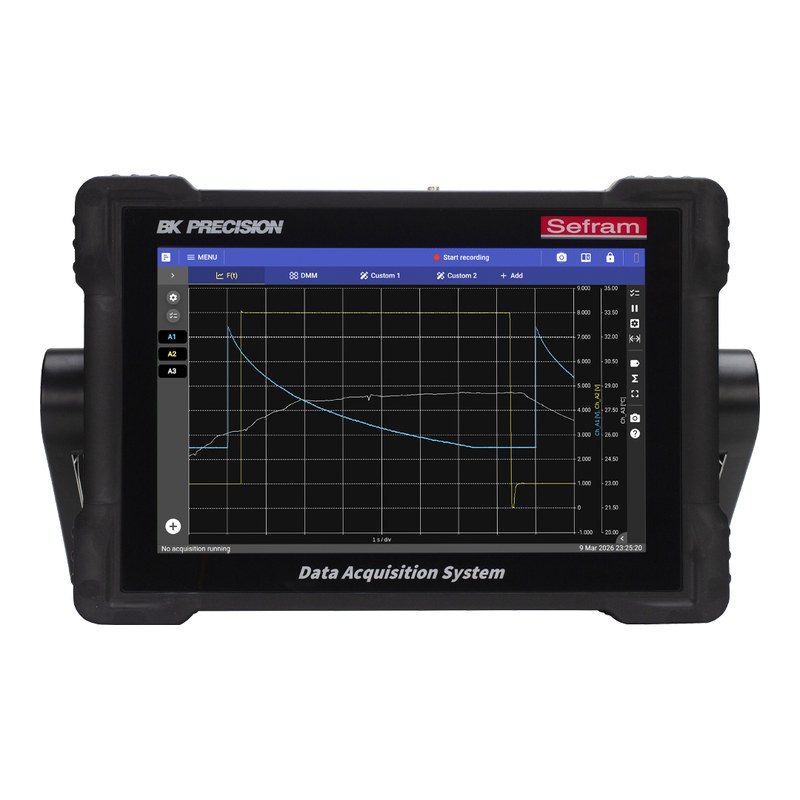

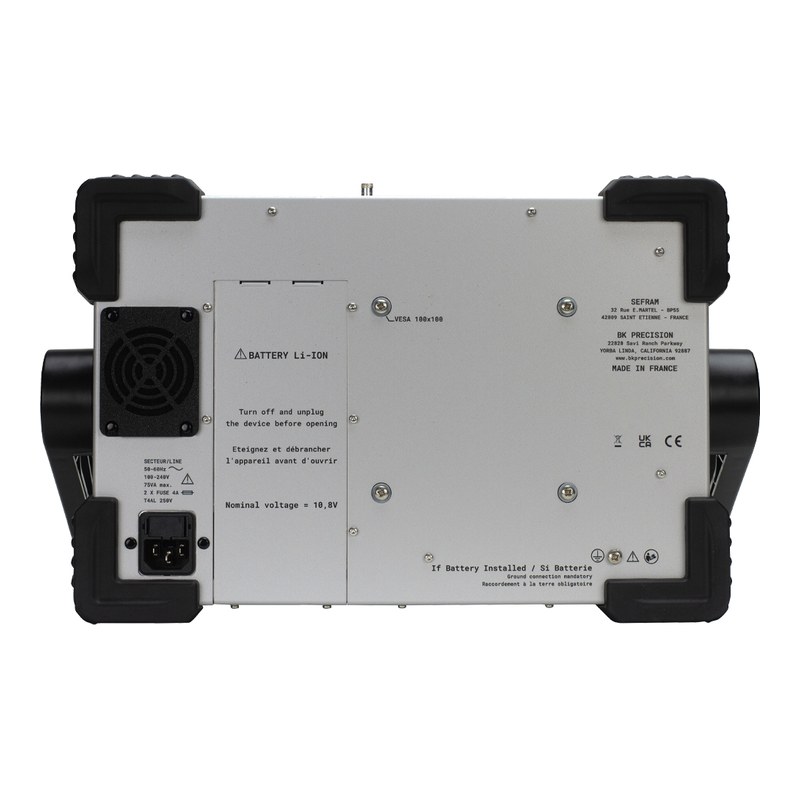

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 모듈 슬롯 | 최대 채널 | 시간 동기화 | 내장 SSD | 디스플레이 |
|---|---|---|---|---|---|
| DAS1820 (이 상품) | 2 | 16CH | PTP 옵션(D18-PTP) | 500 GB | 12형 HD 터치 |
| DAS1820-SYNC | 2 | 16CH | IRIG·GPS·PTP | 500 GB | 12형 HD 터치 |
| DAS1800 | 10 | 80CH | PTP 옵션 (-SYNC 모델 IRIG·GPS·PTP) | 1 TB | 15.6형 Full HD 터치 |
이런 현장에 적합합니다
전력 계통 검증
DC·단상·3상(50/60/400 Hz) 전력 분석과 기록
설비·공정 감시
현장 이동식 다채널 신호 수집
제품 검증
고전압 전원·인버터 시험 데이터 확보
다중 장비 동기 측정
DAS1820-SYNC의 IRIG·GPS·PTP로 시간 정렬
DAS1820 주요 사양
| 모델 | DAS1820 (본체, 측정 모듈 별도 선택) |
|---|---|
| 모듈 슬롯 | 2개 (플러그 앤 플레이, 모듈 교체 시 재교정 불필요) |
| 측정 모듈 | D18-UNI4 유니버설 4ch, D18-HIZ4 고임피던스 4ch, D18-HVM4 고전압 4ch, D18-MUX8 멀티플렉스 8ch |
| 최대 아날로그 채널 | 16채널 (D18-MUX8 장착 시) |
| 입력 종류 | 전압, 전류(션트·클램프), 열전대, RTD, 저항, 주파수, 카운터, PWM, True RMS (모듈별) |
| 최대 입력 전압 | ±1500 VDC / 1000 Vrms (D18-HVM4), ±600 VDC / 424 Vrms (D18-UNI4·HIZ4), ±48 VDC (D18-MUX8) |
| 분해능 | 16 bit (UNI4·HIZ4·HVM4), 18 bit (MUX8) |
| 최대 샘플링 속도 | 1 MSa/s/ch 최대 8채널, 5 kSa/s (MUX8) |
| SSD 기록 | 기록 그룹 3개, 파일 3개 동시, 쓰기 50 MB/s, ASAM MDF4 형식 |
| DC 정확도 | UNI4: 풀레인지의 ±0.06% (±1 V 이상), HVM4: ±0.06%, MUX8: ±0.04% (±25 mV 이상) |
| 안전 등급 | UNI4: CAT III 600 V, HVM4: CAT III 1500 VDC·CAT IV 1000 V |
| 열전대 | J, K, T, S, B, E, N, R (냉접점 정확도 ±1.25 °C) |
| RTD·저항 (MUX8) | Pt50/100/200/500/1000, Ni100/120/1000, Cu10/50, 2/3/4선식, 저항 300 Ω ~ 10 kΩ |
| 전력 분석 | DC, 단상, 3상 델타·Y(3선/4선), DC/50/60/400 Hz, 계통 5개, 고조파 50차(50/60 Hz) |
| 디지털 I/O | 입력 16채널 (최대 24 V, 1 μs), 출력 4채널 (TTL 5 V, 10 mA) |
| 동기화 | SUB-D 15 HD 트리거·동기 I/O, PTP(IEEE 1588) 옵션, IRIG·GPS (DAS1820-SYNC) |
| 내장 저장장치 | 500 GB SSD |
| 디스플레이 | 12형 HD 터치스크린 |
| 인터페이스 | USB 3.0 ×2, LAN 1 Gbps ×1, 웹 서버, VNC, FTP, NAS, SCPI |
| 전원 | 110 ~ 240 VAC, 50 ~ 60 Hz (최대 75 VA) |
| 배터리 | 옵션(D1820-BAT): 착탈식 리튬이온 10.8 V 75 Wh, 약 4시간 (D18-UNI4 1개), 약 3.5시간 (2개) |
| 크기(W×H×D) | 400 × 245 × 120 mm |
| 무게 | 4.5 kg (모듈 1개·배터리 장착), 5 kg (모듈 2개·배터리 장착) |
| 기본 구성품 | 전원 코드, SUB-D 25핀 커넥터·백쉘, SUB-D 15핀 커넥터·백쉘, 러기드 캐리 케이스 |
※ 제조사 데이터시트(DAS1820 Portable High-Speed Data Acquisition System Datasheet v10052026) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
