8542B
BK Precision 8542B는 최대 150 V, 30 A, 150 W까지 부하를 걸 수 있는 8500B 시리즈의 엔트리 모델입니다. 소형 어댑터, 저전력 DC-DC 컨버터, 소형 배터리처럼 전력은 작지만 전류가 큰 소스를 정밀하게 시험하기에 알맞고, Low 레인지에서 0.1 mA 전류 분해능을 제공합니다.
150 W급 소스를 30 A까지, 가장 가벼운 8500B

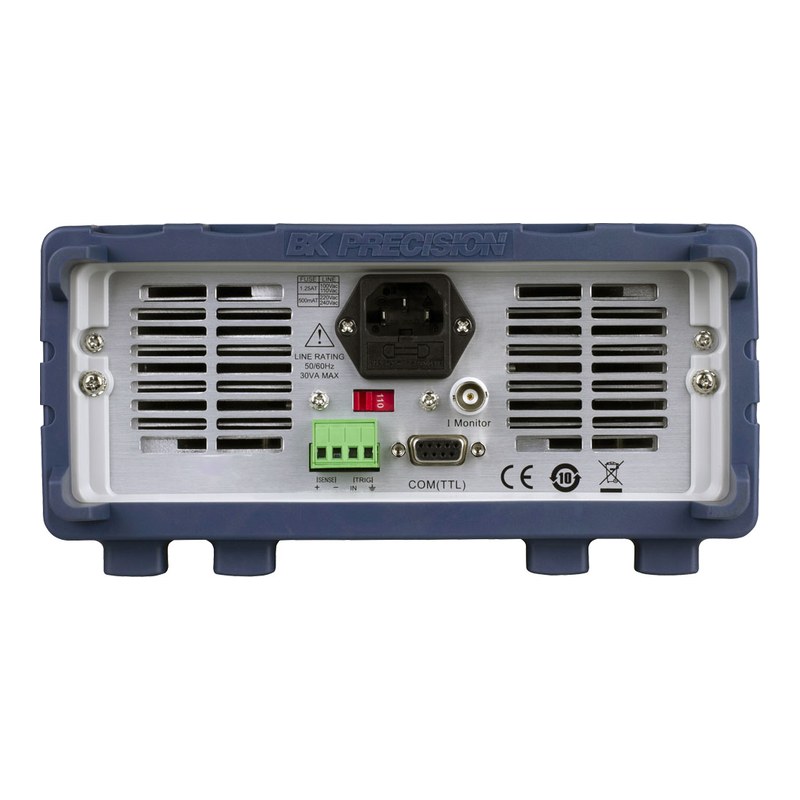

밝은 2줄 디스플레이에 측정값과 설정값을 함께 보여 주고, 숫자 키패드와 로터리 노브로 값을 바로 입력합니다. 후면 DB9(TTL) 포트에 기본 제공되는 USB 어댑터를 연결하면 PC 소프트웨어로 원격 제어와 데이터 기록이 가능합니다.
8500B 시리즈 데이터시트 (영문)자료실에서 보기 ›8542B의 특징
Low 레인지 0.1 mA 분해능
0~3 A Low 레인지에서 0.1 mA 단위로 전류를 설정·측정해 대기 전류나 소전류 부하 시험에 유리합니다.
최대 1 A/µs 슬루율
High 레인지 슬루율을 0.001~1 A/µs로 설정할 수 있어 전원의 과도 응답을 빠르게 확인합니다.
배터리 방전 시험
차단 전압, 용량, 시간(최대 27시간) 조건을 지정해 정전류 방전으로 Ah 용량을 계산합니다.
OVP/OCP/OPP/OTP 보호
OPP 160 W, OVP 160 V 등 보호 기능과 국부·원격 역전압 보호로 시료와 장비를 지킵니다.

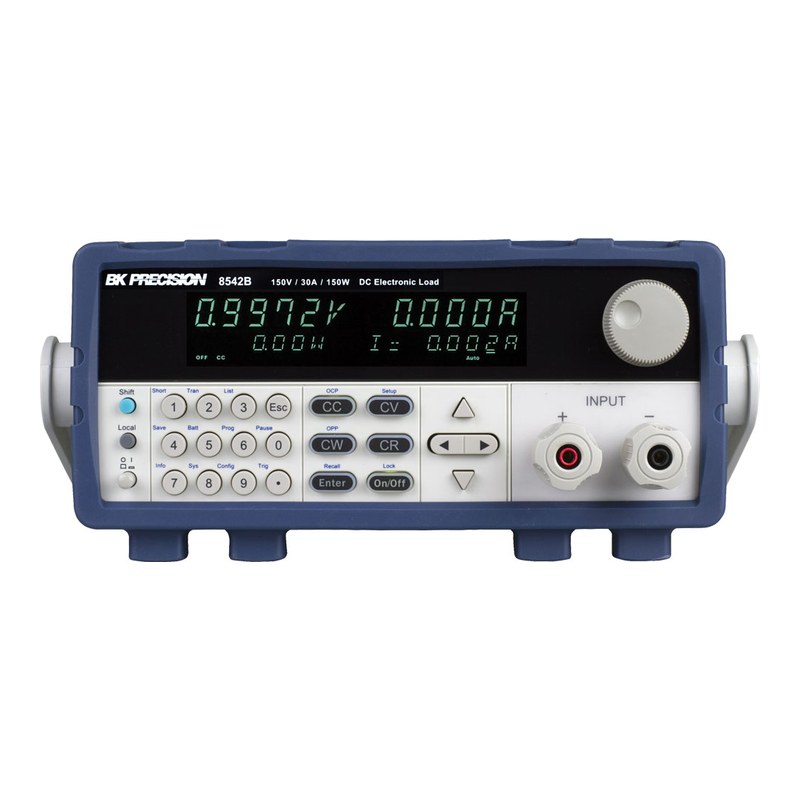

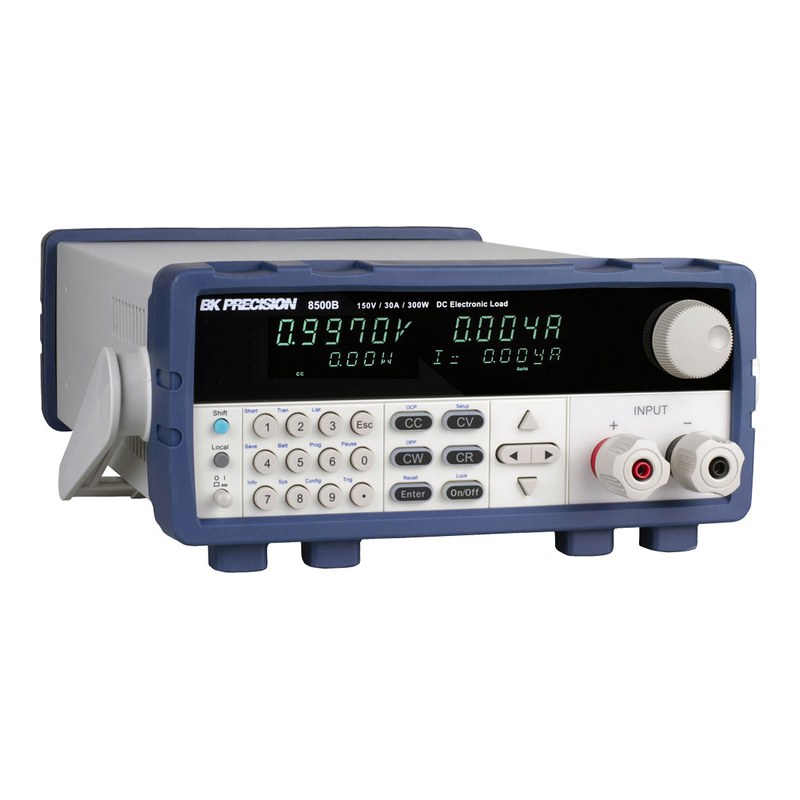

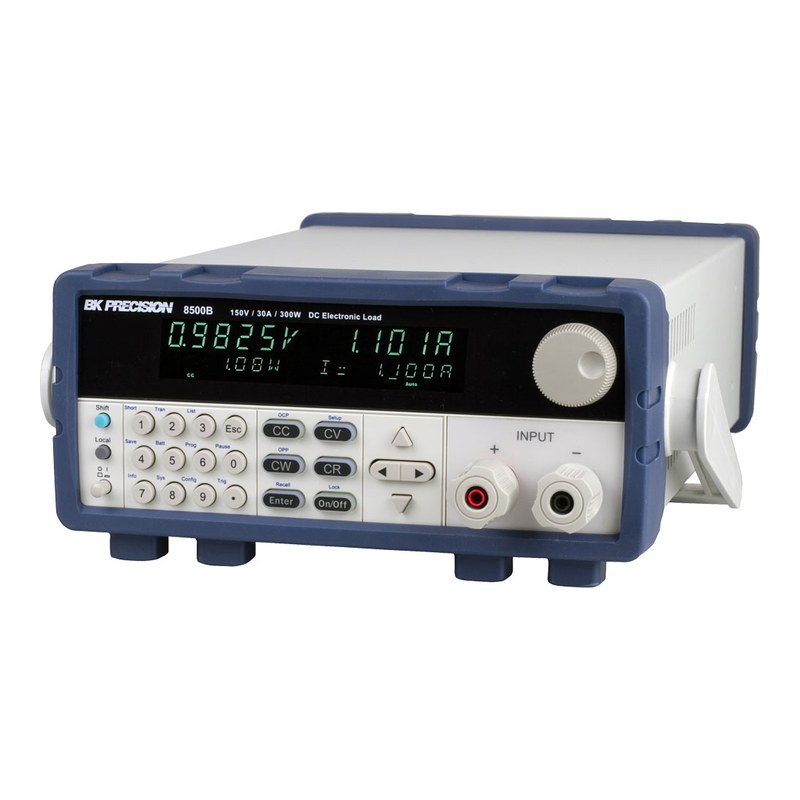

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 전압 | 전류 | 전력 | 인터페이스 | 폼팩터 |
|---|---|---|---|---|---|
| 8542B (이 상품) | 0~150 V | 0~30 A | 150 W | TTL(DB9), USB 어댑터 | 2U 하프랙 |
| 8500B | 0~150 V | 0~30 A | 300 W | TTL(DB9), USB 어댑터 | 2U 하프랙 |
| 8502B | 0~500 V | 0~15 A | 300 W | TTL(DB9), USB 어댑터 | 2U 하프랙 |
| 8510B | 0~120 V | 0~120 A | 600 W | TTL(DB9), USB 어댑터 | 2U 하프랙 |
| 8514B | 0~120 V | 0~240 A | 1500 W | USB, RS-232 | 2U 랙 |
이런 현장에 적합합니다
어댑터·충전기 검사
150 W 이하 AC-DC 어댑터와 USB 충전기의 부하 특성 확인
DC-DC 컨버터 평가
부하 레귤레이션과 과도 응답 측정
소형 배터리 시험
리튬 셀·소형 팩의 방전 용량 측정
교육·R&D 실험실
전자 회로 실습과 시제품 전원부 검증
8542B 주요 사양
| 모델 | 8542B |
|---|---|
| 입력 전압 | 0~150 V |
| 입력 전류 (Low / High) | 0~3 A / 0~30 A |
| 최대 입력 전력 | 150 W |
| 동작 모드 | CC / CV / CR / CW, CR-LED |
| 최소 동작 전압 (Low / High) | 0.25 V @ 3 A / 2.5 V @ 30 A |
| CV 레인지 (Low / High) | 0.1~18 V / 0.1~150 V |
| CV 분해능 / 정확도 | 1 mV / 10 mV, ±(0.05% + 0.02% FS) / ±(0.05% + 0.025% FS) |
| CC 레인지 / 분해능 / 정확도 | 0~3 A / 0~30 A, 0.1 mA / 1 mA, ±(0.05% + 0.05% FS) |
| CR 레인지 (Low / High) | 0.05 Ω~10 Ω / 10 Ω~7.5 kΩ (분해능 16 bit) |
| CW 레인지 / 분해능 / 정확도 | 150 W / 10 mW / ±(0.2% + 0.2% FS) |
| 트랜지언트 T1·T2 (CC) | 50 µs~3600 s (분해능 1 µs, 정확도 5 µs ± 100 ppm) |
| 슬루율 (CC) | Low 0.0001~0.2 A/µs, High 0.001~1 A/µs |
| 전압 측정 | 0~18 V / 0~150 V, 분해능 0.1 mV / 1 mV, ±(0.05% + 0.05% FS) |
| 전류 측정 | 0~3 A / 0~30 A, 분해능 0.1 mA / 1 mA, ±(0.05% + 0.05% FS) |
| 전력 측정 | 0~150 W, 분해능 10 mW, ±(0.1% + 0.1% FS) |
| 보호 기능 (typical) | OPP 160 W, OCP 3.3 A / 33 A, OVP 160 V, OTP 85 °C, 역전압 보호(LRV/RRV) |
| 단락 시험 (typical) | CC 3.3 A / 33 A, CV 0 V, CR 80 mΩ |
| 입력 단자 임피던스 | 150 kΩ (typical) |
| 리스트 / 자동 시험 | 리스트 7그룹(2~84스텝, 스텝 최소 20 µs), 자동 시험 최대 100 시퀀스, 설정 100개 저장 |
| 인터페이스 | TTL(DB9), TTL-USB 시리얼 어댑터(IT-E132B) 포함 / SCPI 및 기존 8500 프로토콜 지원 |
| 입력 전원 | 110 V / 220 V ±10%, 50/60 Hz (전환 스위치) |
| 크기 (W × H × D) | 214.5 × 88.2 × 354.6 mm (2U 하프랙) |
| 무게 | 4.7 kg |
| 사용 온도 | 0~40 °C |
| 기본 구성품 | 전원 코드, USB 케이블, USB-TTL 시리얼 변환기(IT-E132B) |
※ 제조사 데이터시트(8500B Series Datasheet v031925) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
