9115B
BK Precision 9115B는 9115와 같은 0~80 V, 0~60 A, 1200 W 멀티레인지 출력을 갖추고 GPIB만 뺀 1U 프로그래머블 DC 전원공급기입니다. USB, RS232, RS485로 SCPI 원격 제어를 하므로 GPIB가 필요 없는 벤치나 PC 기반 시험에 알맞습니다. 8.5 kg의 1U 본체에 리스트 모드, 아날로그 제어, 마스터/슬레이브 운전을 모두 담았습니다.
GPIB 없이 USB·RS232·RS485로 쓰는 1200 W

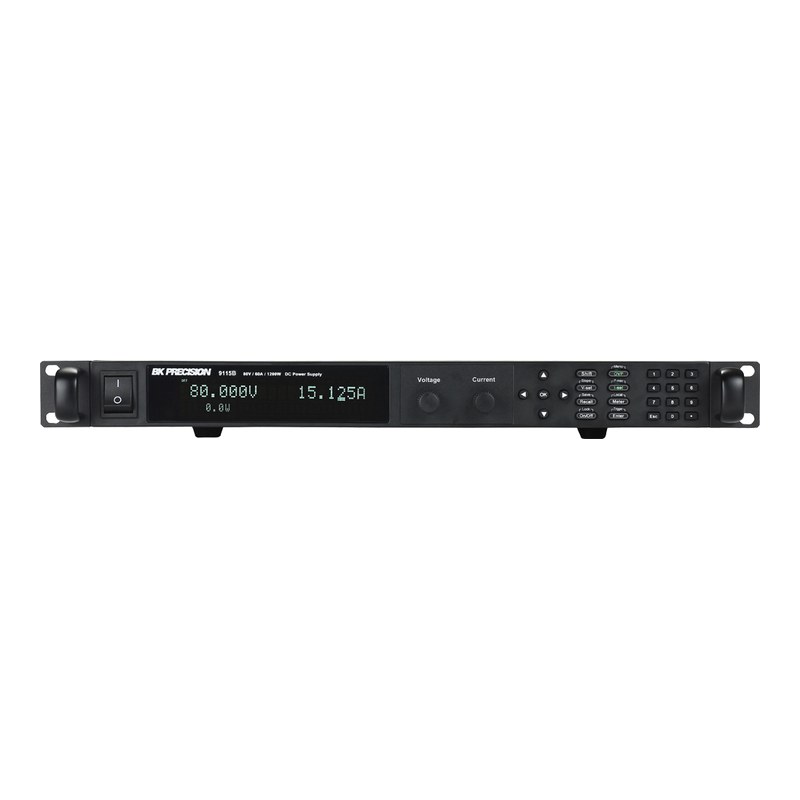

숫자 키패드와 노브, 커서 키로 출력값을 빠르게 입력하고, VFD 화면에서 설정값과 측정값을 번갈아 확인합니다. USB·RS232·RS485로 SCPI 명령을 보내거나 제공되는 PC 소프트웨어로 시퀀스를 만들고 측정 데이터를 기록할 수 있습니다.
9115 시리즈 데이터시트 (영문)자료실에서 보기 ›9115B의 특징
1200 W 멀티레인지
80 V에서는 15 A, 20 V에서는 60 A처럼 설정 전압에 맞춰 전류 한계를 다시 계산해 정격 전력을 그대로 씁니다.
USB·RS232·RS485 표준
USBTMC 호환 USB와 RS232, RS485로 SCPI 제어를 지원하며, GPIB가 필요 없는 환경에 맞춘 구성입니다.
DB25 아날로그 제어
0~5 V·0~10 V 외부 전압이나 0~5 kΩ·0~10 kΩ 저항으로 출력을 0부터 최대까지 제어하고 전압·전류를 모니터링합니다.
리스트 모드 시퀀스
시퀀스당 10스텝, 최대 10시퀀스를 묶어 최대 100스텝 프로그램을 내부 메모리에서 실행합니다.

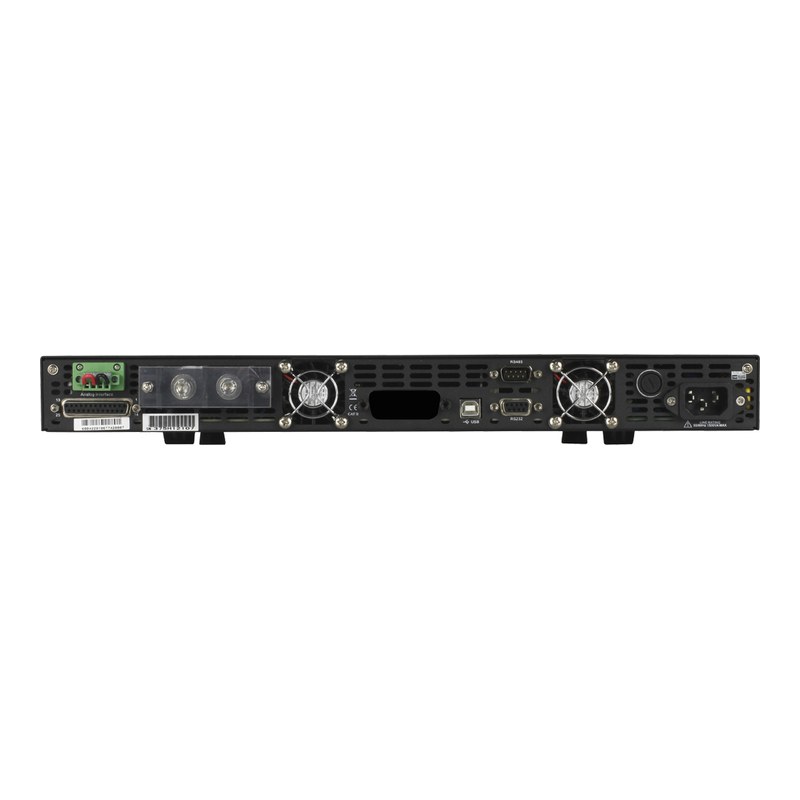

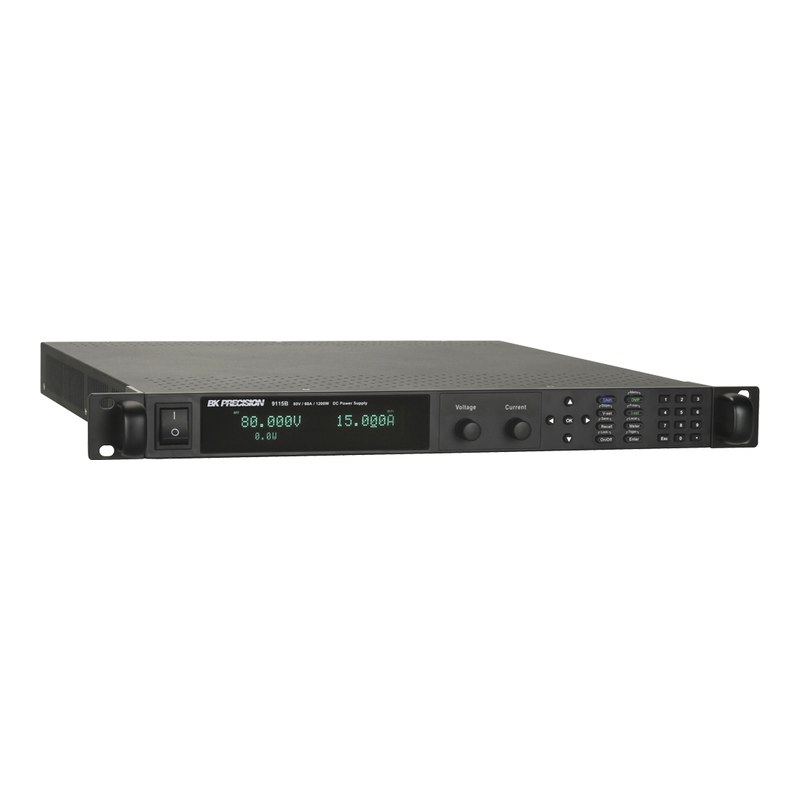

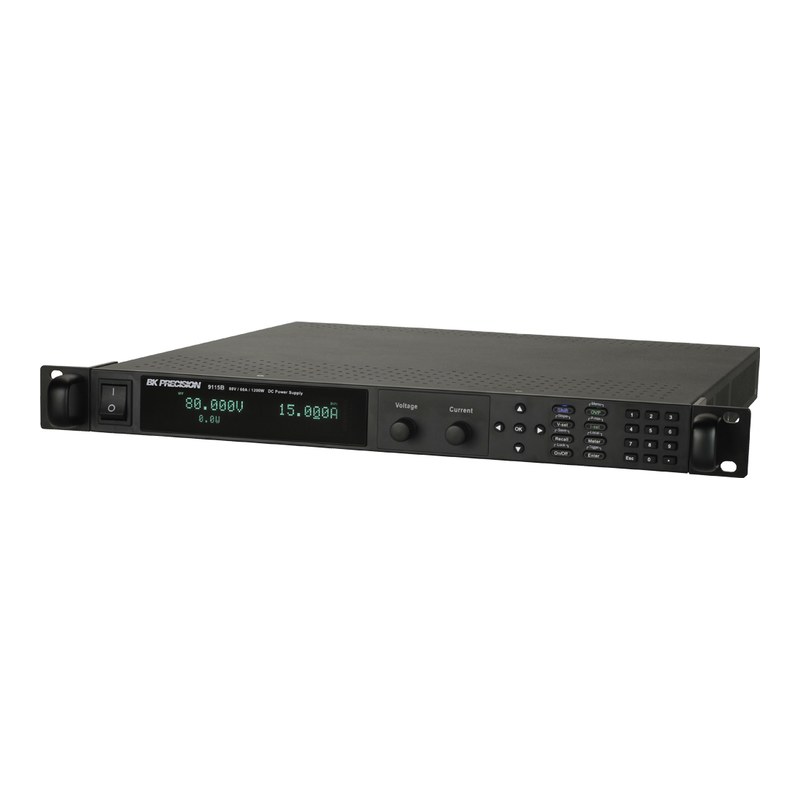

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 출력 전압 | 출력 전류 | 최대 출력 전력 | 인터페이스 | 특징 |
|---|---|---|---|---|---|
| 9115 | 0~80 V | 0~60 A | 1200 W | USB, RS232, RS485, GPIB | 기본형 |
| 9115B (이 상품) | 0~80 V | 0~60 A | 1200 W | USB, RS232, RS485 | GPIB 미포함형 |
| 9115-AT | 0~80 V | 0~60 A | 1200 W | USB, RS232, RS485, GPIB | 자동차 시험 파형 내장 |
| 9116 | 0~150 V | 0~30 A | 1200 W | USB, RS232, RS485, GPIB | 150 V 고전압형 |
이런 현장에 적합합니다
PC 기반 시험
USB·RS232로 제어하는 소규모 자동 시험
R&D 벤치
고출력 회로 개발용 1U 벤치 전원
번인·에이징
대전류 장시간 부하 시험 전원
전력 전자
컨버터·모터 드라이브 입력 전원 시험
9115B 주요 사양
| 모델 | 9115B |
|---|---|
| 출력 | 단일 출력, 멀티레인지 |
| 출력 전압 | 0~80 V |
| 출력 전류 | 0~60 A |
| 최대 출력 전력 | 1200 W |
| 로드 레귤레이션 (원격 센싱 연결 시) | 전압 0.01% + 5 mV / 전류 0.1% + 10 mA |
| 라인 레귤레이션 | 전압 0.02% + 1 mV / 전류 0.02% + 1 mA |
| 리플 (20 Hz~20 MHz) | 전압 ≤ 60 mVpp / 전류 100 mArms |
| 설정·측정 분해능 | 전압 1 mV / 전류 1 mA |
| 설정·측정 정확도 | 전압 ±(0.02% + 30 mV) / 전류 ±(0.1% + 60 mA) |
| 온도 계수 (0~40 °C) | 출력 전압 0.02% + 30 mV, 전류 0.05% + 10 mA / 측정 전압 0.02% + 30 mV, 전류 0.05% + 5 mA |
| 메모리 | 설정 100개 저장·리콜 |
| 리스트 모드 | 시퀀스당 10스텝, 최대 10시퀀스 (프로그램당 최대 100스텝) |
| 전압 기울기 | 상승·하강 시간 프로그래밍 가능 |
| 보호 기능 | 과전압(OVP), 과전력(OPP), 과열(OTP), 키 잠금 |
| 인터페이스 | USB (USBTMC 호환), RS232, RS485 / SCPI 명령 지원 (GPIB 미포함) |
| 아날로그 제어 | DB25 단자, 외부 전압(0~5 V / 0~10 V) 또는 저항(0~5 kΩ / 0~10 kΩ)으로 제어, 전압·전류 모니터 출력 |
| 병렬·직렬 운전 | RS485 마스터/슬레이브 모드, 최대 31대 데이지 체인 제어 |
| 입력 전원 | 115/230 VAC ± 10%, 47~63 Hz |
| 입력 전류 (공칭) / 효율 | 13.8 A (120 VAC) / 7.3 A (220 VAC) / 73% (120 VAC) / 75% (220 VAC) |
| 역률 (전부하) | 0.99 |
| 사용 온도 | 0~40 °C |
| 크기 (W×H×D) | 414.5 × 44.5 × 483.2 mm (1U 랙마운트) |
| 무게 | 8.5 kg |
| 기본 구성품 | 사용자 매뉴얼, AC 전원 코드, 랙마운트 키트 |
※ 제조사 데이터시트(9115/B Series Datasheet, v120621) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
