RIGOL PVA8150S 단일 종단형 액티브 프로브 / 1.5 GHz / 상승 250 ps 미만 / 10:1 / 1 MΩ || <1 pF / LED 헤드라이트

배송비

0원 / 주문시결제(선결제) 조건별배송

택배

방문 수령지 : 인천광역시 서구 보듬로 158 (블루텍) 공존동 624호

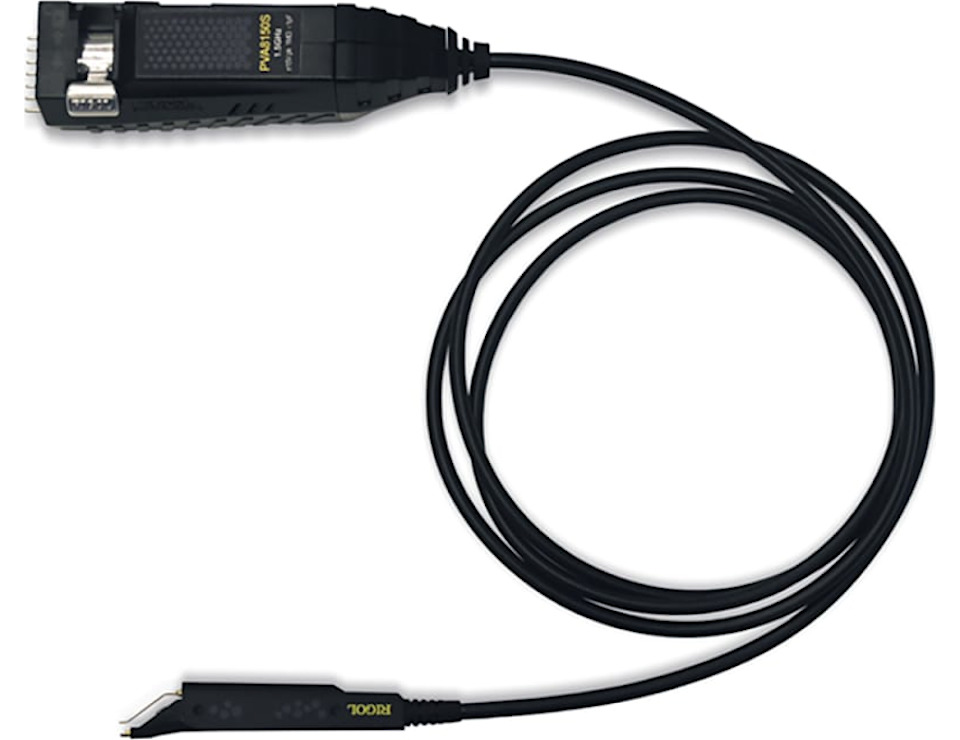

PVA8150S RIGOL SINGLE-ENDED ACTIVE PROBE | 리골 단일 종단형 액티브 프로브 | 1.5GHz | 10:1 | 1MΩ

0원

리골 RIGOL · 단일 종단형 액티브 프로브

PVA8150S

PVA8000S 시리즈는 1.5 GHz 대역폭과 1 MΩ 입력 저항을 갖춘 단일 종단형 액티브 프로브입니다. 프로브 팁과 접지선을 바꿔 측정점 간격에 맞추고, 프로브끼리 자석으로 나란히 붙여 여러 채널을 함께 쓸 수 있으며, LED 헤드라이트로 측정 부위를 비춥니다.

1.5 GHz대역폭 (-3 dB)

250 ps상승 시간 (미만)

1 MΩ입력 저항

±10 V입력 동적 범위

높은 입력 저항과 넓은 대역을 함께

MSO8000, DS70000, DHO4000 등 리골 오실로스코프의 자동 인식 인터페이스에 연결하면 오실로스코프가 프로브를 인식해 전원과 오프셋 전압을 공급하고 설정을 자동으로 맞춥니다. 레버 스위치로 오실로스코프와의 연결을 잠가 측정 중 빠지지 않습니다.

입력 저항 1 MΩ ±1%, 입력 커패시턴스 1 pF 미만으로 고속 신호와 고임피던스 회로를 함께 측정합니다.

프로브 몸체의 터치 스위치로 켜는 LED가 프로브 팁 주변을 밝혀 좁고 어두운 측정점도 정확히 찾습니다.

여러 프로브를 자석으로 나란히 붙여 함께 쓰고, 연결된 채널 색으로 켜지는 표시등으로 채널을 바로 구분합니다.

푸시인 팁 10개, Z 접지 리드, 3·6인치 접지 리드, 직각 어댑터, 프로브 클립, Y 리드 어댑터, 케이블 클램프를 기본 제공합니다.

측정 대역과 입력 저항, 사용하는 오실로스코프에 맞춰 선택하세요.

모델	대역폭	상승 시간	감쇠	입력 임피던스	특징
RP7080S	800 MHz 이상	465 ps 미만	10:1	100 kΩ \|\| 1 pF 미만	교체형 프로브 팁
RP7150S	1.5 GHz 이상	265 ps 미만	10:1	100 kΩ \|\| 1 pF 미만	교체형 프로브 팁
PVA8150S (이 상품)	1.5 GHz	250 ps 미만	10:1 ±1%	1 MΩ ±1% \|\| 1 pF 미만	LED 헤드라이트·자석 결합

클럭, 데이터 버스, 고속 인터페이스 신호의 파형과 타이밍 측정

전원 레일의 리플·노이즈 측정 (오프셋 ±12 V로 DC 레벨 보정)

LED 조명과 다양한 팁으로 작은 부품·좁은 간격 측정점 프로빙

자석 결합과 채널 표시등으로 여러 신호를 동시에 비교

모델	PVA8150S
프로브 형식	단일 종단형(Single-ended) 액티브 프로브
대역폭 (-3 dB)	1.5 GHz
시스템 대역폭	1.5 GHz (2 GHz 오실로스코프 사용 시)
상승 시간 (10~90%, 계산값)	250 ps 미만
DC 감쇠 정확도	10:1 ±1%
입력 저항 / 커패시턴스	1 MΩ ±1% / 1 pF 미만
입력 동적 범위	-10 V ~ +10 V
오프셋 범위	-12 V ~ +12 V
오프셋 오차 (출력 영점)	±2 mV 미만 (일반값)
평탄도	≤0.4 dB (100 kHz~100 MHz), ≤0.6 dB (~500 MHz), ≤1.0 dB (~1 GHz), ≤1.5 dB (~1.5 GHz)
최대 비파괴 입력 전압	±20 V (DC + 피크 AC)
프로브 노이즈	2 mVrms 미만 (입력 환산)
출력 임피던스	50 Ω
전파 지연	7.2 ns ±200 ps
ESD	8 kV HBM
측정 범주	CAT I (주전원에 직접 연결되지 않은 회로)
케이블 길이	1.3 m
무게	프로브 163 g ±10 g, 키트(포장 포함) 763 g ±50 g
사용 환경	0 ~ 50 ℃, 최대 95% RH (40 ℃), 고도 4,000 m
기본 구성품	푸시인 프로브 팁 10, Z 접지 리드 2, 3인치 접지 리드 2, 6인치 접지 리드 2, 직각 어댑터 2, 프로브 클립 2, Y 리드 어댑터 2, 케이블 클램프 2, 프로브 가방 1, 보관함 1
호환 오실로스코프	MSO8000, DS70000, DHO4000 등 리골 자동 인식 인터페이스 오실로스코프
