TEKTRONIX · TekVPI HIGH VOLTAGE DIFFERENTIAL PROBE

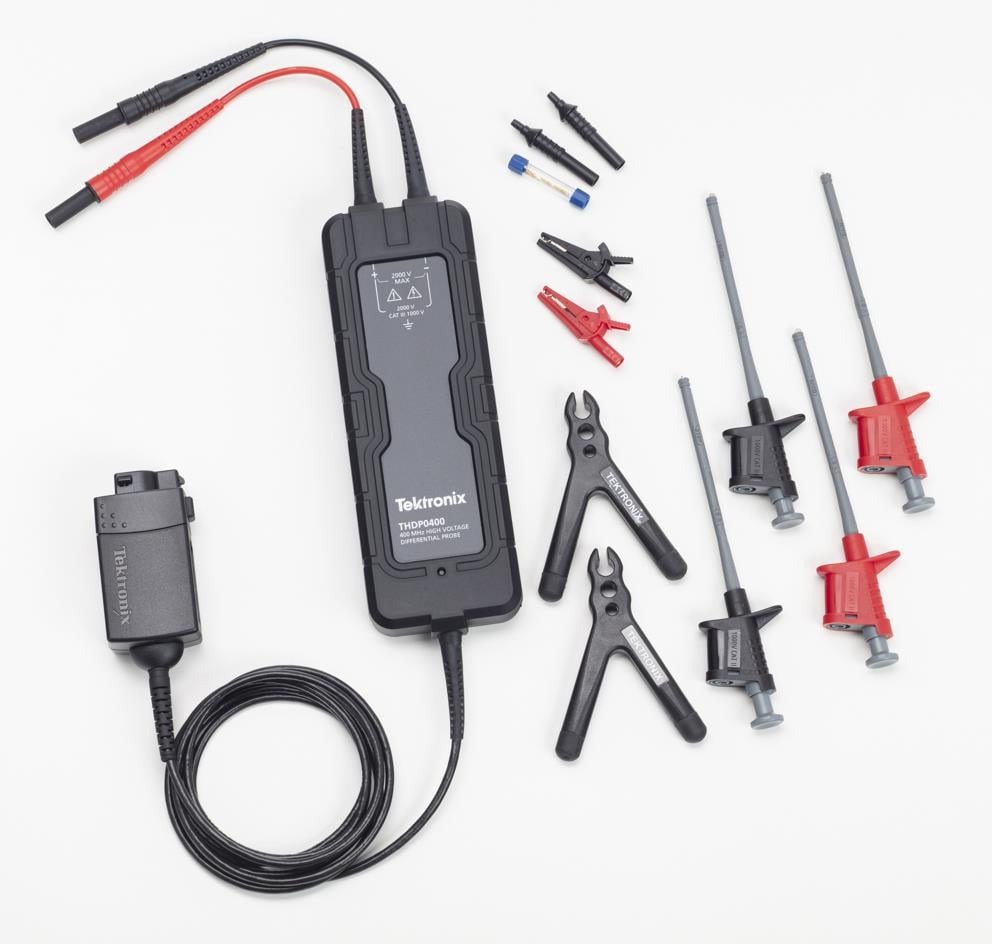

텍트로닉스 THDP0400 고전압 차동 프로브

대역폭 400 MHz · 감쇠 50X / 100X / 250X / 500X · 차동·커먼 모드 최대 ±2 kV · 1,000 V CAT III

최대 ±2,000 V의 플로팅 차동 전압을 안전하게 측정하는 고전압 차동 프로브입니다. IGBT, SiC, GaN 전력 소자 시험과 모터 드라이브, 전력 컨버터 측정에 알맞습니다. 400 MHz 대역폭과 선택 가능한 감쇠 설정으로 중전압~고전압 응용에서 빠르게 스위칭되는 신호를 정확하게 측정하며, TekVPI 인터페이스로 4/5/6 시리즈 B MSO와 매끄럽게 연결됩니다.

400 MHz

대역폭

±2 kV

최대 차동 전압

±1%

DC 게인 정확도

0.9 ns

상승 시간 (500X)

모델 비교

모델	감쇠	차동 전압	커먼 모드 전압	대역폭	입력 임피던스
TMDP0200	25X / 250X	±75 V / ±750 V	±750 V	200 MHz	5 MΩ \|\| <2 pF
THDP0200	50X / 500X	±150 V / ±1,500 V	±1,500 V	200 MHz	10 MΩ \|\| <2 pF
THDP0100	100X / 1,000X	±600 V / ±6,000 V	±6,000 V	100 MHz	40 MΩ \|\| <2.5 pF
THDP0400 (이 상품)	50X ~ 500X	최대 ±2,000 V	±2,000 V	400 MHz	10 MΩ \|\| 2.5 pF

THDP0400의 이로운 점

01 400 MHz 고속 측정 상승 시간 0.9~1 ns로 SiC·GaN 소자의 빠른 스위칭 파형을 측정합니다.	02 넓은 전압 범위 차동·커먼 모드 최대 ±2 kV, 감쇠 50X·100X·250X·500X(200 V·400 V·1 kV·2 kV 범위)를 고릅니다.
03 높은 정확도와 안전성 DC 게인 정확도 ±1%, UL 61010-031·IEC 61010-031 안전 인증, 1,000 V CAT III 정격입니다.	04 TekVPI 연결 4, 5, 6 시리즈 B MSO와 연결해 수동·자동 측정을 지원합니다.

THDP0400 주요 사양

대역폭	400 MHz
프로브 범위 (감쇠)	2 kV (500X), 1 kV (250X), 400 V (100X), 200 V (50X)
상승 시간	0.9 ns (500X·250X), 1 ns (100X·50X)
노이즈 (AC RMS)	265 mV (500X·250X), 225 mV (100X·50X)
최대 차동 입력 전압	±2,000 V / ±1,000 V / ±400 V / ±200 V
DC 게인 정확도	±1%
커먼 모드 전압	±2,000 Vpk
CMRR	DC 80 dB, 1 MHz 70 dB, 10 MHz 50 dB, 100 MHz 35 dB, 400 MHz 28 dB
입력 임피던스	차동 10 MΩ \|\| 2.5 pF, 각 입력-접지 5 MΩ \|\| 5 pF
전파 지연	13 ns ±0.5 ns
케이블 길이	2 m
CAT 정격	1,000 V CAT III
지원 오실로스코프	4, 5, 6 시리즈 B MSO
사용 온도	0 ~ 50 ℃

액세서리·옵션 안내

관련 액세서리 (견적 문의)
제품코드	내용
THDP0400KIT	표준 액세서리 키트
016-2177-XX	운반용 하드 케이스
276-0914-XX	EMI 노이즈 억제 키트
352-1193-XX	3D 포지셔너 (강철 베이스, 범용 프로브 홀더)
133-0699-XX	수형 BNC-4 mm 소켓 (완전 절연)

서비스 옵션 (견적 문의)
제품코드	내용
C3 / C5	3년 / 5년 교정 서비스
D1 / D3 / D5	교정 데이터 보고서
R3 / R5	3년 / 5년 수리 서비스 (보증 포함)

기본 구성품

기본 구성품	프로브 팁 어댑터 4 mm~0.8 mm(013-0436-XX) 2, 미세 스프링 팁(214-5586-XX) 4, 후크 클램프 빨강·검정(344-0703-XX) 2, 회전 그립 집게 클램프(344-0704-XX) 2, 양갈래 홀더(352-1192-XX) 2, 소형 안전 앨리게이터 클립(344-0705-XX) 2
보증	표준 보증 (견적 시 안내)

추가상품 및 자료

액세서리, 교정·수리 서비스는 견적 문의 주시면 안내해 드립니다. 데이터시트는 아래 자료실 링크에서 바로 보실 수 있습니다.

📄 THDP0400 데이터시트

Tektronix 공식 제품 · 티엠웨이 (주문제작품 10주)
