TEKTRONIX · P5200A SERIES HIGH VOLTAGE DIFFERENTIAL PROBE

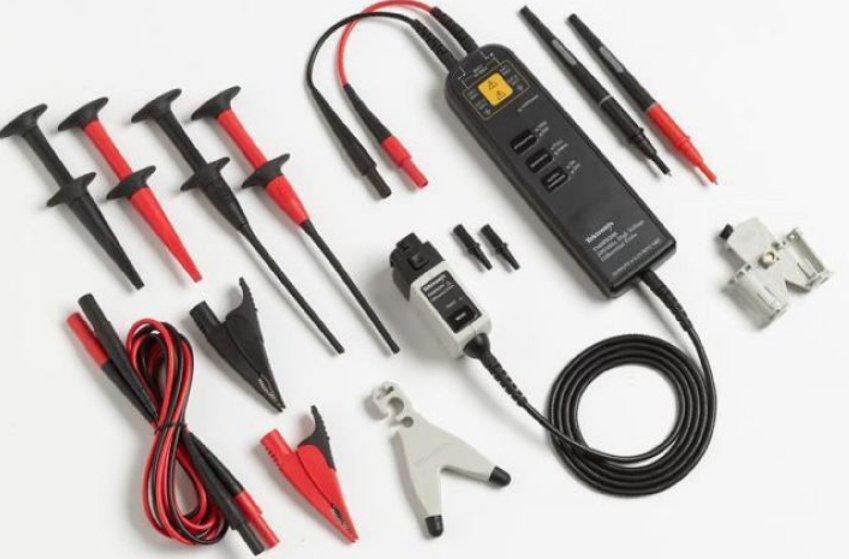

텍트로닉스 P5210A 고전압 차동 프로브
대역폭 50 MHz · 감쇠 100X / 1,000X · 차동 최대 ±5,600 V · TekProbe 인터페이스
TekProbe 인터페이스로 오실로스코프에 배율 정보를 전달하는 액티브 차동 프로브입니다. TekProbe 오실로스코프에 직접 연결하며, 1103 TekProbe 전원 공급기를 쓰면 다른 오실로스코프에서도 사용할 수 있습니다. 최대 ±5,600 V까지 측정하는 넓은 차동 동적 범위를 갖췄고, 초과 범위 시각·청각 표시기를 갖췄습니다.
50 MHz 대역폭 | ±5,600 V 최대 차동 전압 | ±5,600 V 커먼 모드 전압 | TekProbe 인터페이스 |
모델 비교
| 모델 | 감쇠 | 차동 전압 | 커먼 모드 전압 | 대역폭 | 인터페이스 |
|---|---|---|---|---|---|
| P5200A | 50X / 500X | ±130 V / ±1,300 V | ±1,300 V | 50 MHz | BNC |
| P5202A | 20X / 200X | ±64 V / ±640 V | ±640 V | 100 MHz | TekProbe |
| P5205A | 50X / 500X | ±130 V / ±1,300 V | ±1,300 V | 100 MHz | TekProbe |
| P5210A (이 상품) | 100X / 1,000X | ±560 V / ±5,600 V | ±5,600 V | 50 MHz | TekProbe |
P5210A의 이로운 점
01 플로팅 측정 접지되지 않은 회로의 차동 전압을 오실로스코프 접지와 분리해 안전하게 측정합니다. | 02 전환 가능 감쇠 감쇠 100X / 1,000X를 바꿔 작은 신호와 큰 신호를 한 프로브로 측정합니다. 대역폭 제한도 전환할 수 있습니다. |
03 TekProbe 연결 TekProbe 오실로스코프에 직접 연결해 배율이 자동 표시되고, 1103 전원 공급기로 다른 오실로스코프에서도 씁니다. | 04 응용 스위칭 전원 공급기, 모터 드라이브, 전자식 안정기, 전력 컨버터 설계·서비스, 전력 소자 평가에 쓰입니다. |
P5210A 주요 사양
| 감쇠 | 100X / 1,000X |
| 차동 전압 | 1,000X: ±5,600 V, 100X: ±560 V |
| 커먼 모드 전압 | ±5,600 V |
| 최대 입력 전압 (접지 기준) | 2,300 V CAT I, 1,000 V CAT III |
| 대역폭 | 50 MHz |
| 차동 입력 임피던스 | 40 MΩ || 2.5 pF |
| 각 입력-접지 간 입력 임피던스 | 20 MΩ || 5 pF |
| CMRR (표준) | DC: >80 dB, 100 kHz: >60 dB |
| 케이블 길이 | 1.8 m |
| 인터페이스 | TekProbe (1103 전원 공급기로 TekProbe 외 오실로스코프 사용 가능) |
액세서리·옵션 안내
| 관련 액세서리 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| 1103 | TekProbe 전원 공급기 |
| 서비스 옵션 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| C3 / C5 | 3년 / 5년 교정 서비스 |
| D1 / D3 / D5 | 교정 데이터 보고서 |
| R3 / R5 | 3년 / 5년 수리 서비스 (보증 포함) |
| SILV200 | 표준 보증 5년 연장 |
기본 구성품
| 기본 구성품 | 프로브 팁(020-3070-00) 2, 대형 후크 클립 2, 소형 후크 클립 2 |
| 보증 | 1년 (부품·공임) |
Tektronix 공식 제품 · 티엠웨이 (주문제작품 8주)
