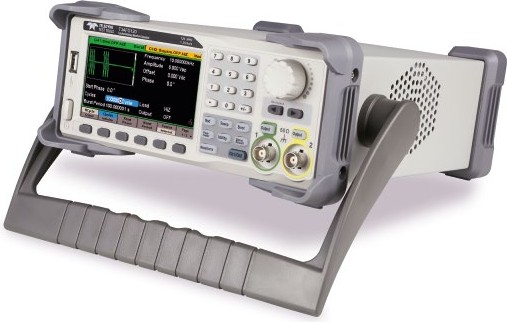

TELEDYNE TEST TOOLS · FUNCTION / ARBITRARY WAVEFORM GENERATOR
T3AFG40 · T3AFG80 · T3AFG120 시리즈
40 MHz ~ 120 MHz · 2채널 · 16비트
2채널 독립 출력, 1.2 GS/s 샘플링, 16비트 분해능, 채널당 8 Mpts 메모리의 함수/임의 파형 발생기입니다. 4.3인치 터치스크린을 갖추고 있습니다.
120 MHz 최대 대역폭 | 1.2 GS/s 샘플링 | 16 bit 분해능 | 8 Mpts 채널당 메모리 | 20 Vpp 최대 출력 (Hi-Z) |
모델 구성
| 모델 | 대역폭 | 채널 | 메모리 | 샘플링 |
|---|---|---|---|---|
| T3AFG40 | 40 MHz | 2 | 8 Mpts | 1.2 GS/s |
| T3AFG80 | 80 MHz | 2 | 8 Mpts | 1.2 GS/s |
| T3AFG120 | 120 MHz | 2 | 8 Mpts | 1.2 GS/s |
※ 전 모델 공통: 2채널 독립 출력, 1.2 GS/s, 16비트, 8 Mpts/ch, 4.3" 터치스크린, USB Host/Device · LAN.
T3AFG40 · T3AFG80 · T3AFG120의 이로운 점

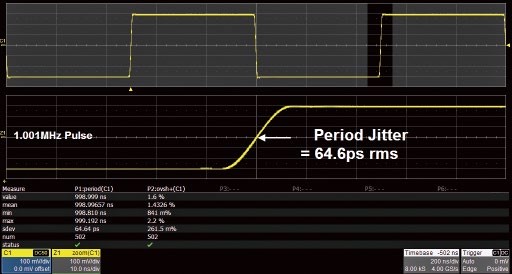

01 · TrueArb · EasyPulse 지터가 낮은 파형 독자적인 TrueArb와 EasyPulse 기술로 기존 DDS 방식의 한계를 극복해 지터가 낮고 충실도가 높은 임의·사각·펄스 파형을 생성합니다. |  |

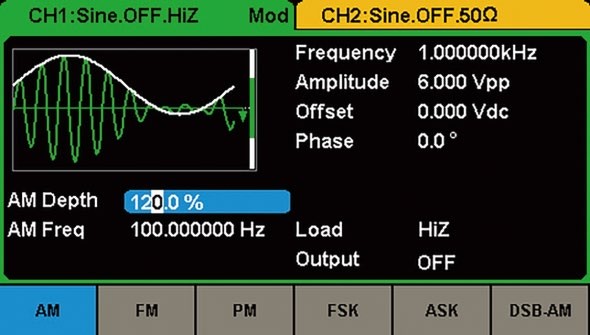

 | 02 · 다양한 변조 AM · FM · PM · FSK · ASK · PSK · PWM AM, DSB-AM, FM, PM, FSK, ASK, PSK, PWM 변조와 스윕, 버스트, 하모닉 기능을 지원합니다. |

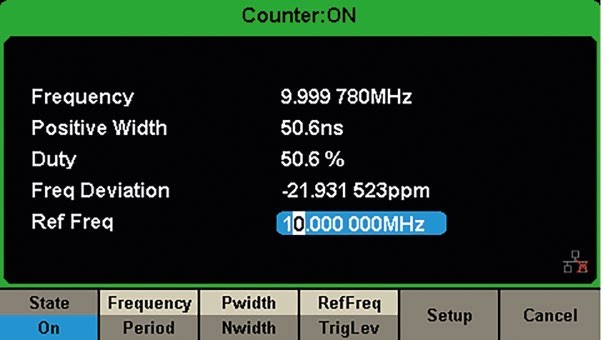

03 · 주파수 카운터 내장 카운터 내장 주파수 카운터로 외부 신호의 주파수, 주기, 듀티를 측정합니다. |  |
 | 04 · 정밀 펄스 독립 상승/하강 시간 설정 펄스의 상승·하강 시간을 독립적으로 설정해 다양한 디지털 신호를 에뮬레이션합니다. |
주요 사양
| 주요 사양 | |
| 대역폭 | 40 MHz / 80 MHz / 120 MHz |
| 채널 | 2 독립 채널 |
| 샘플링 / 분해능 | 1.2 GS/s / 16 bits |
| 메모리 | 8 Mpts/ch |
| 최대 출력 | 20 MHz 미만: 10 Vpp (50 Ω), 20 Vpp (Hi-Z) |
| 최소 상승/하강 시간 | 8.4 ns |
| 변조 | AM, DSB-AM, FM, PM, FSK, ASK, PSK, PWM, Sweep, Burst, Harmonic |
| 디스플레이 / 인터페이스 | 4.3" 터치스크린 / USB Host, USB Device, LAN |
※ 사양은 제조사 영문 데이터시트 기준이며, 상세 사양은 자료실의 데이터시트를 참고해 주십시오.
기본 구성품
| 전 모델 공통 | 본체, USB 케이블, 전원 코드, 퀵 스타트 가이드, 교정 성적서 |
Teledyne LeCroy 공식 제품 · 티엠웨이 (주문제작품 6주)
