TELEDYNE TEST TOOLS · DIFFERENTIAL PROBE
T3HVD · T3LVD 차동 프로브
±20 V ~ 7 kV · 최대 200 MHz · BNC
BNC 출력으로 다양한 오실로스코프에서 사용할 수 있는 경제적인 차동 프로브입니다. 저전압 액티브 차동 프로브와 1.5 kV · 7 kV 고전압 차동 프로브로 구성됩니다.
200 MHz 최대 대역폭 | 7 kV 최대 차동 전압 | ±20 V T3LVD 입력 범위 | BNC 출력 | 4종 모델 |
모델 구성
| 모델 | 전압 | 대역폭 | 입력 | 구분 |
|---|---|---|---|---|
| T3LVD20-200 | ±20 V | 200 MHz | 3.5 pF, 1 MΩ | 저전압 액티브 차동 |
| T3HVD1500-70 | 1.5 kV | 70 MHz | 2 pF, 10 MΩ | 고전압 차동 |
| T3HVD1500-200 | 1.5 kV | 200 MHz | 2 pF, 10 MΩ | 고전압 차동 |
| T3HVD7000-100 | 7 kV | 100 MHz | 2.5 pF, 40 MΩ | 고전압 차동 |
※ 상승시간: T3HVD1500-70 < 5 ns, T3HVD1500-200 < 1.75 ns, T3HVD7000-100 < 3.5 ns.
T3HVD · T3LVD 차동 프로브의 이로운 점

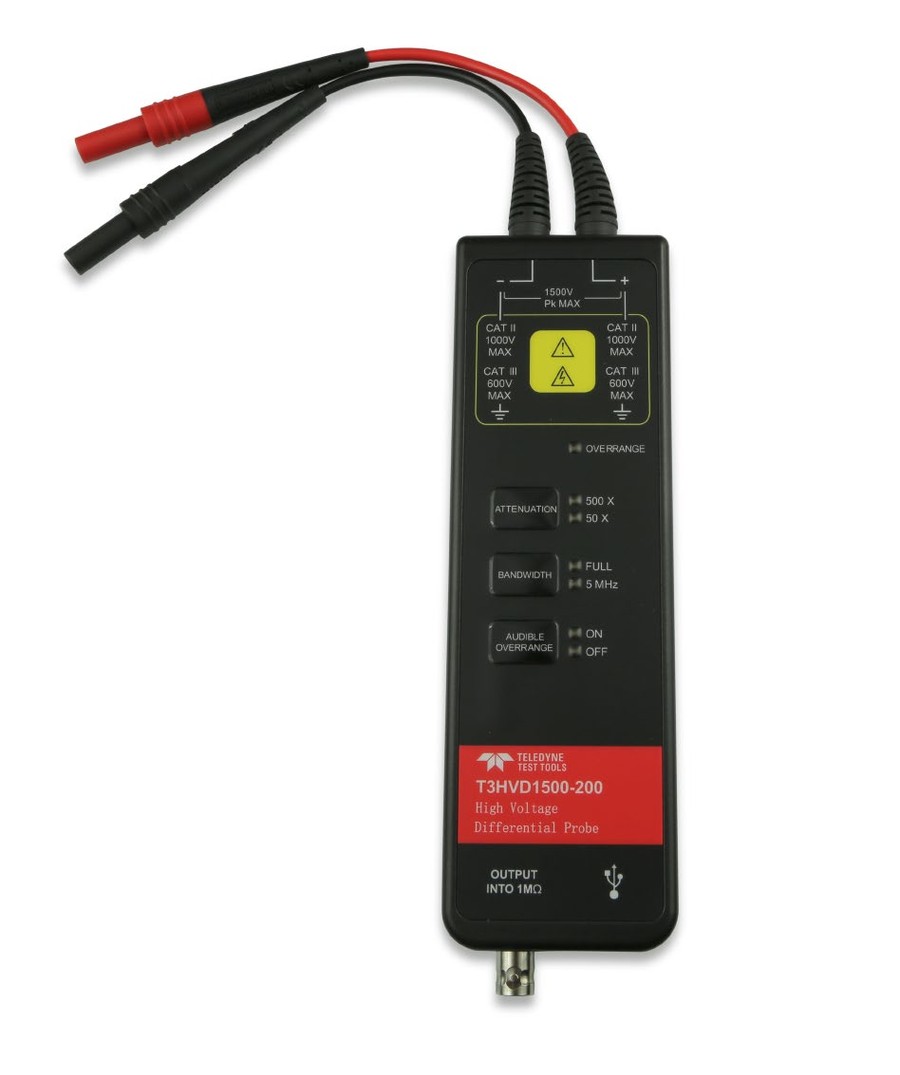

01 · 고전압 측정 최대 7 kV T3HVD 시리즈로 인버터, 전원 장치 등 고전압 회로의 플로팅 신호를 안전하게 측정합니다. |  |
 | 02 · 저전압 고속 측정 T3LVD20-200 200 MHz, 3.5 pF의 저전압 액티브 차동 프로브로 고속 차동 신호를 측정합니다. |
주요 사양
| 주요 사양 | |
| T3LVD20-200 | 200 MHz, 3.5 pF, 1 MΩ, ±20 V |
| T3HVD1500-70 | 1.5 kV, 70 MHz, 2 pF, 10 MΩ, 상승시간 < 5 ns |
| T3HVD1500-200 | 1.5 kV, 200 MHz, 2 pF, 10 MΩ, 상승시간 < 1.75 ns |
| T3HVD7000-100 | 7 kV, 100 MHz, 2.5 pF, 40 MΩ, 상승시간 < 3.5 ns |
| 출력 | BNC |
※ 사양은 제조사 영문 데이터시트 기준이며, 상세 사양은 자료실의 데이터시트를 참고해 주십시오.
기본 구성품

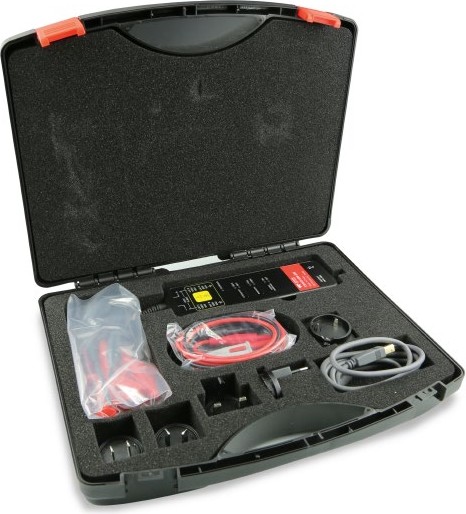

| 전 모델 공통 | 프로브 본체, 팁 액세서리, 캐링 케이스 |
견적 및 자료
호환 오실로스코프, 인터페이스(ProBus · ProBus2 · ProLink 등), 액세서리 구성은 티엠웨이로 문의해 주시면 안내해 드립니다.
Teledyne LeCroy 공식 제품 · 티엠웨이 (주문제작품 6주)
