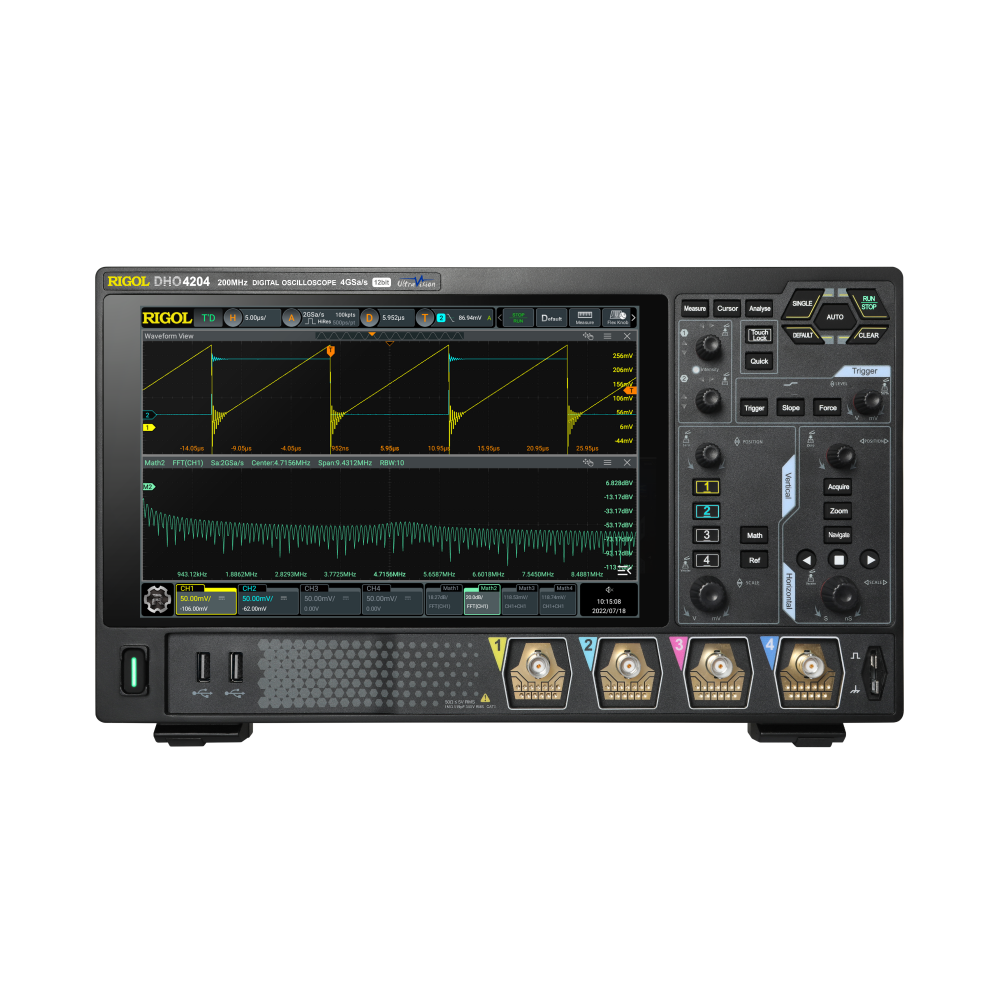

DHO4204
리골 디지털 오실로스코프

주요스펙

더 정밀하게, 더 빠르게.
더 스마트하게.

DHO4204를 포함한 Rigol DHO4000 시리즈는 Centaurus 칩셋을 기반으로 설계된 고성능 오실로스코프입니다. 12비트 수직 해상도, 최대 4 GSa/s 샘플링 속도, 최대 1,500,000 wfms/s의 파형 캡처 속도는 신호의 미세한 변화까지 놓치지 않고 포착할 수 있게 해줍니다. 최대 800 MHz의 대역폭과 500 Mpts의 메모리(옵션), 터치가 가능한 10.1인치 디스플레이, 직관적인 사용자 UI를 통해 DHO4000 시리즈는 임베디드 시스템, 고속 디지털, RF 및 전력 전자기기 테스트 등 폭넓은 분야에서 최고의 솔루션이 되어 줍니다.

산업주도적인, 낮은 노이즈 플로어

DHO4204 등 DHO4000 시리즈는 전형적인 18 μVrms의 초저 노이즈 플로어를 보여줍니다. 이는 동급 오실로스코프 중에서도 눈에 띄게 낮은 수준의 노이즈 환경을 제공하며, 미세한 신호 변화까지도 정확하게 확인할 수 있게 만들어줍니다. 신호 자체가 작거나 잡음 여유도가 낮은 고정밀 테스트 환경에서는 노이즈 플로어가 전체 계측 신뢰도에 영향을 주기 때문에, 이처럼 낮은 노이즈는 매우 중요한 요소입니다. 전력 리플 분석, 아날로그 센서 신호 검증, RF 프론트엔드 측정 등 고감도 계측이 필요한 상황에서 DHO4000은 이상적인 솔루션을 제공합니다.

12비트의 고해상도

DHO4204를 포함한 DHO4000 시리즈는 리골의 2세대 Centaurus 칩셋을 탑재하여, 12비트 수직 해상도를 표준으로 지원합니다. 이로 인해 최대 4096 단계의 양자화 레벨을 제공하며, 8비트 오실로스코프(256단계) 대비 16배 더 정밀한 신호 디테일 표현이 가능합니다. 고주파 신호에서의 피크 디텍션뿐만 아니라, 저전압 회로나 리플 전압 분석 등 미세한 전압 변화 감지가 중요한 환경에서도 DHO4000은 높은 신뢰도를 보여줍니다. 실제 데이터 수집 시 고분해능 모드와 결합하면 노이즈를 줄이고 보다 깨끗한 파형을 구현할 수 있어, 신호 분석에 있어서 탁월한 성능을 발휘합니다.

UltraAcquire 모드

DHO4204 등 DHO4000 시리즈는 최대 1,500,000 wfms/s의 파형 캡처 속도를 지원하는 UltraAcquire 모드를 기본으로 제공합니다. 이는 전통적인 오실로스코프보다 수십 배 빠른 업데이트 속도로, 디버깅 과정에서 간헐적이고 드문 이상 신호(glitch)까지도 쉽게 포착할 수 있도록 해줍니다. 특히, 빠르게 스윕되는 신호나 버스트 기반 이벤트를 탐지할 때, 높은 업데이트 속도는 중요한 차이를 만들어냅니다. 또한 UltraAcquire 모드는 고속 캡처 중에도 사용자 인터페이스의 반응성을 유지하며, 컬러 인텐시티 레벨(Color Grade)을 활용한 다중 파형 중첩 분석에 적합합니다.

10.1” HD 터치 패널

엔지니어의 실질적인 작업 효율을 고려하여, DHO4204 등 DHO4000 시리즈는 10.1인치 1280×800 해상도의 HD 터치 디스플레이를 채택했습니다. 이 대형 화면은 단순히 더 많은 정보를 보여주는 것을 넘어, 멀티 제스처 지원을 통해 스마트폰처럼 직관적인 탐색이 가능합니다. 화면 확대, 축소, 스크롤, 메뉴 전환 등 모든 기능은 터치로 빠르게 접근할 수 있으며, 물리 버튼과 병행 사용도 가능합니다. 사용자는 손끝으로 측정 항목을 탐색하고 조정하며, 파형 디테일을 시각적으로 빠르게 이해할 수 있습니다. 고해상도 디스플레이는 미세한 파형 변화를 시각적으로 선명하게 전달하여 신뢰도 높은 디버깅 경험을 제공합니다.

유연한 노브 버튼

DHO4204를 포함한 DHO4000 시리즈는 사용자 중심의 물리 인터페이스를 재정의합니다. 이중 다기능 노브 설계를 통해 단일 노브의 전환 부담을 줄이고, 측정 대상에 따라 빠르고 직관적인 조작이 가능하도록 하였습니다. 스크롤, 파형 탐색, 줌 조정 등 다양한 작업을 하나의 물리 노브로 간단히 수행할 수 있으며, 버튼 압력에 따른 기능 전환도 지원합니다. 특히 반복적인 셋업이 필요한 테스트 환경이나, 실시간 파형 비교가 필요한 경우, 이 노브 구조는 작업 속도를 단축하고 실수 가능성을 줄여줍니다. 엔지니어의 손끝에서 정확도와 생산성이 함께 향상됩니다.
