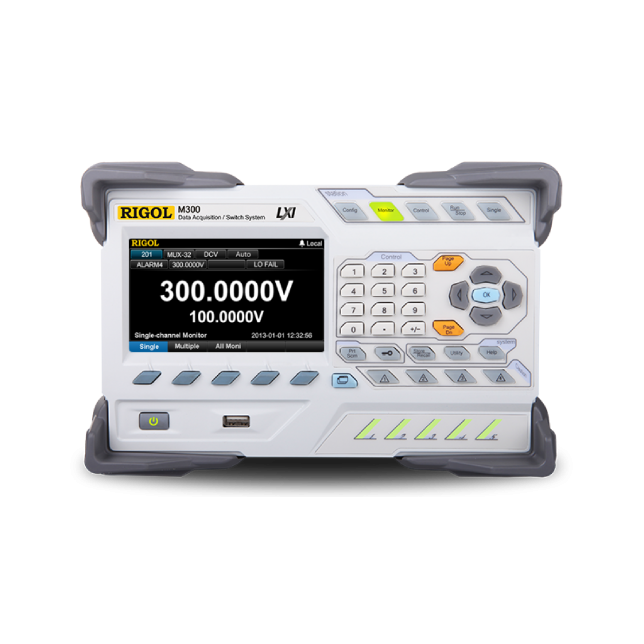

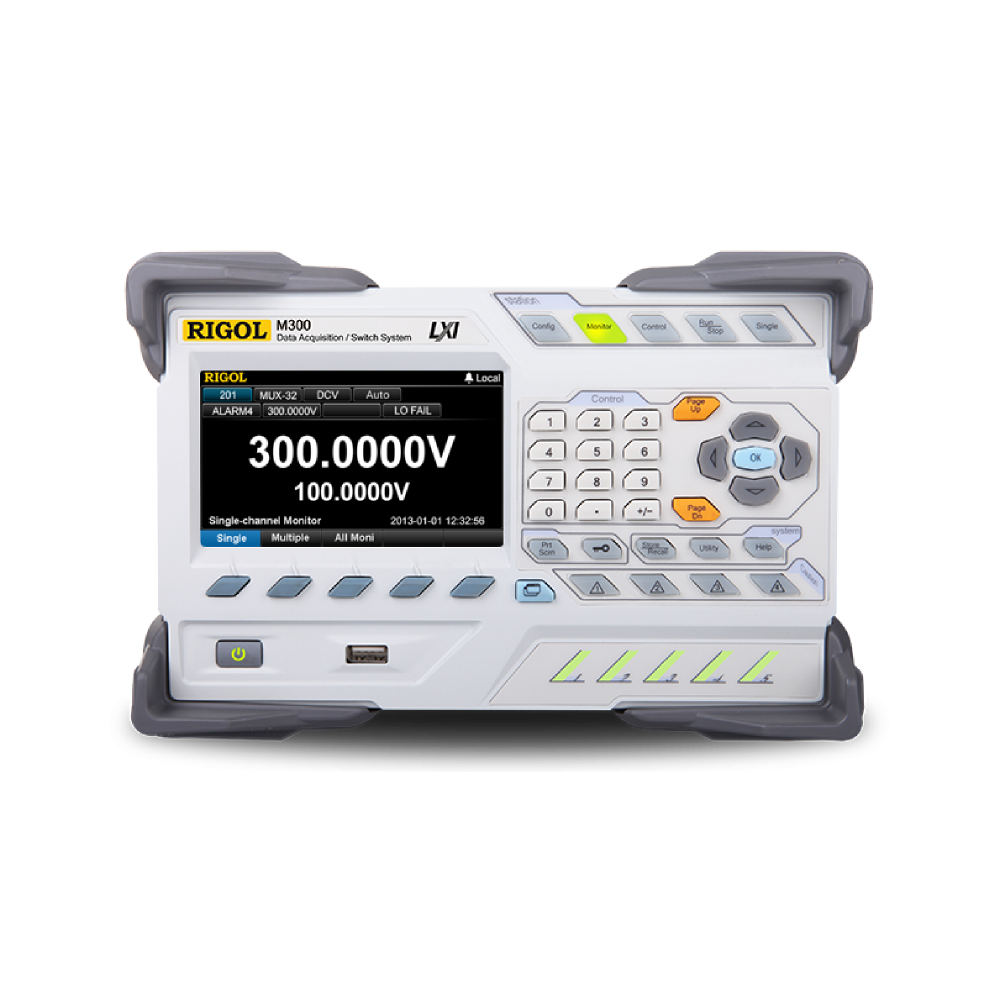

M300 리골 데이터 수집 스위치 시스템

주요스펙

정밀 측정과 다채널 스위칭을
하나로 통합한 모듈형 시스템

리골 M300 시리즈는 최대 320채널까지 확장 가능한 스위칭 기능과 6½-digit DMM의 정밀도를 결합한 다기능 데이터 수집/스위칭 시스템입니다. 복잡한 제품 테스트와 자동화된 품질 검사를 위한 설계로, 최대 5개의 모듈을 자유롭게 구성할 수 있으며, USB 로그 저장, 독립 동작, 다양한 인터페이스(GPIB, LAN, RS232, USB)를 기본 지원합니다. Rigol M300의 4.3인치 컬러 LCD와 직관적인 소프트웨어는 사용자 경험을 단순화하고, SCPI 명령 기반 제어는 기존 자동화 시스템과의 통합을 용이하게 합니다.

한눈에 확인하고,
손쉽게 조작하세요

4.3인치 컬러 LCD로 직관적인 인터페이스 제공

Rigol M300 시리즈는 넓은 4.3인치 컬러 디스플레이를 통해 측정값과 설정 상태를 한눈에 보여줍니다. 버튼 중심의 직관적인 UI 구성으로 누구나 쉽게 작동할 수 있으며, 별도의 PC 없이도 독립적으로 데이터 수집과 저장을 수행할 수 있어 생산 현장이나 테스트 환경에서 유연하게 활용할 수 있습니다.

6½자리 정밀도로
오차 없이 측정하세요

고성능 DMM이 제공하는 11종의 다양한 측정 기능

Rigol M300에 내장된 6½-digit 디지털 멀티미터는 DC/AC 전압 및 전류, 2선/4선 저항, 주파수, 주기, 온도(열전대, 서미스터, RTD), 다채널 센서까지 폭넓게 지원합니다. 최대 60 rdgs/sec의 빠른 측정 속도와 0.0035% DCV 기본 정확도로 정밀한 계측이 가능합니다.

최대 256채널까지,
유연하게 확장하세요

모듈 기반 슬롯 구조로 시스템 자유도 극대화

Rigol M300 본체는 총 5개의 모듈 슬롯을 제공하며, 이 중 하나는 필수 DMM 카드에, 나머지 네 개는 채널 모듈 확장에 사용됩니다. 모듈 유형에 따라 슬롯당 최대 64채널, 시스템 전체로는 최대 256개의 테스트 포인트를 구성할 수 있어 대규모 자동화 테스트에 적합합니다.

8가지 모듈 카드,
하나의 플랫폼에서 모두 지원

멀티플렉서, 매트릭스, 릴레이 등 다양한 측정 시나리오 대응

Rigol M300 시리즈는 다양한 테스트 환경에 대응하기 위해 최대 8종의 모듈 카드를 제공합니다. 2/4/6/8채널 릴레이, 저전압/고전압 멀티플렉서, 스위치 매트릭스, 디지털 IO 등 다채로운 모듈을 선택적으로 구성할 수 있어 하나의 플랫폼으로 다양한 계측 조건을 커버할 수 있습니다.

표준 인터페이스를
모두 갖춘 뛰어난 연결성

USB, GPIB, LAN, RS232까지 기본 탑재

Rigol M300 시리즈는 다양한 시스템 환경과의 손쉬운 통합을 위해 USB 호스트/디바이스, GPIB, LAN(LXI-C), RS232 통신 포트를 기본 제공합니다. 기존 장비들과의 호환성이 뛰어나며, 원격 제어와 데이터 수집 자동화에 최적화되어 있습니다.

복잡한 테스트도 소프트웨어 하나로 간편하게

Rigol 리골 M300의 UltraAcquire 소프트웨어로 최대 5대까지 통합 제어

전용 소프트웨어인 UltraAcquire는 이더넷 또는 USB를 통해 최대 5대의 M300 호스트를 동시에 제어할 수 있습니다. 실시간 데이터 기록, 경고/트리거 설정, 다양한 그래프/테이블 뷰와 함께, 버튼 한 번으로 보고서 생성과 CSV 내보내기도 가능합니다. 복잡한 테스트 환경을 한층 단순하게 만들어주는 강력한 분석 도구입니다.
