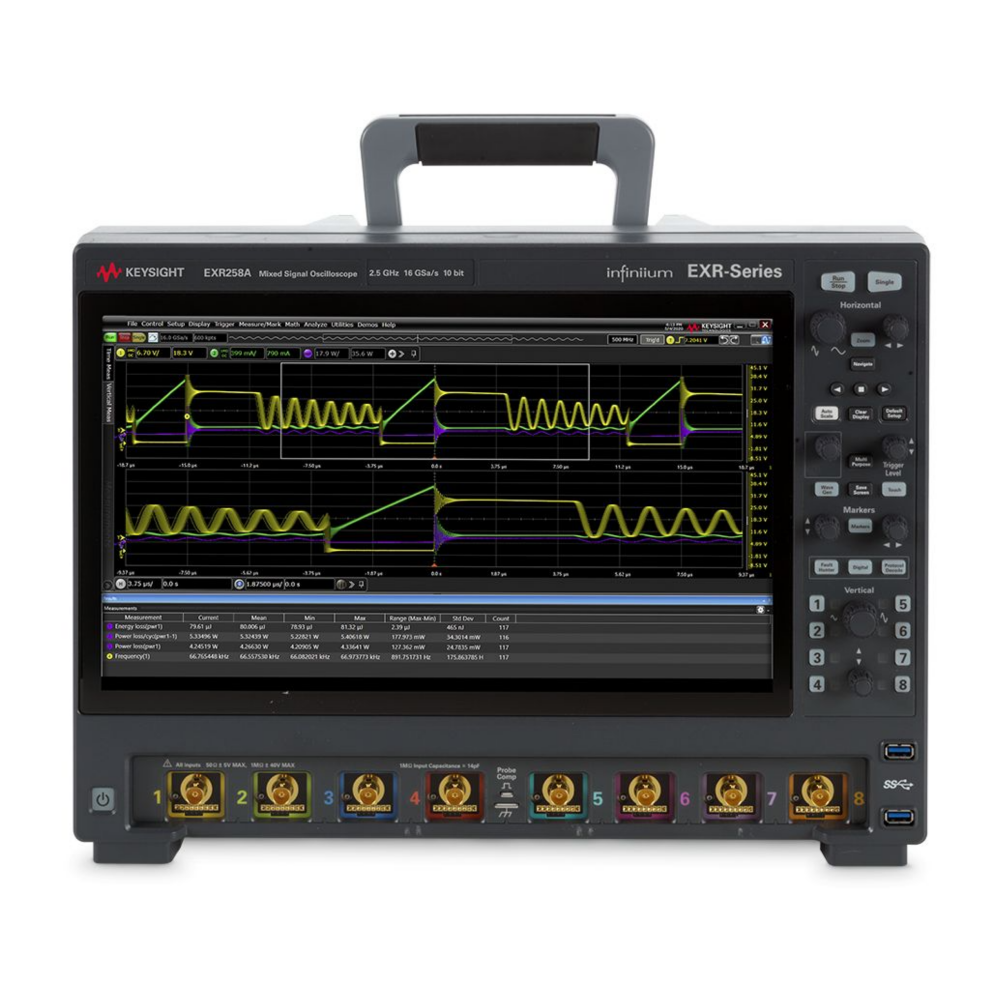

EXR608A

주요스펙

8채널의 강력함, 6GHz의 정밀함

EXR608A를 포함한 Infiniium EXR-시리즈는 4개 또는 8개 채널 모두에서 최대 6 GHz의 대역폭과 16 GSa/s의 샘플 속도를 제공합니다. 채널당 100 Mpts의 표준 메모리, 유연한 3단계 트리거링, 50개 이상의 표준 측정, 방대한 어플리케이션별 패키지 라이브러리, ASIC 가속 테스트가 결합된 EXR608A는 이전보다 더 많은 신호를 확인할 수 있게 해줍니다.

자리를 비워도 놓치지 않는다.

EXR608A의 히스토리 모드를 사용하면 언제든지 오실로스코프를 정지시켜 최대 1,024개의 이전 트리거 이벤트를 되돌아볼 수 있습니다. 세그먼트 메모리 기능을 활용하면 트리거 이후의 이벤트를 10만 개 이상 캡처할 수 있으며, 이벤트 간 간격에도 제약이 없습니다. 드물게 발생하는 이벤트들이 자리를 비운 순간에만 발생하더라도 이제는 괜찮습니다. EXR608A가 매순간 자동으로 탐지하여 캡처된 데이터를 원하는 시간에 편하게 검토할 수 있게합니다.

설정은 마법사처럼 간단하게,
분석은 전문가처럼 정밀하게

EXR608A의 Power Measurements 소프트웨어 패키지는 스위칭 모드 전원(SMPS)을 포함한 다양한 전력 시스템에 대한 자동화된 특성 측정을 지원합니다. 제어 루프 응답과 PSRR을 분석할 수 있는 주파수 응답 분석 기능도 포함되어 있어, 컨버터나 인버터 등에도 활용 가능합니다. 설정 마법사를 통해 연결과 측정 설정이 간편하며, 측정 결과는 시스템 성능 문서화에 효과적입니다.

초저전압 시대, PSIJ와 노이즈까지

현대 전자기기의 고밀도, 고속 동작은 낮은 전압 전원의 사용을 증가시켰고, 이에 따라 더 정밀한 전원 무결성(Power Integrity) 분석이 중요해졌습니다. EXR608A를 포함한 Infiniium EXR 시리즈는 PSIJ(전원 유발 지터)와 스위칭 전류에 의한 노이즈의 원인을 손쉽게 분석할 수 있게 도와줍니다. EXR608A의 D9010POWA 툴은 시뮬레이션 없이도 DC 전원의 스위칭 전류 부하와 상호작용을 분석할 수 있으며, N7020A 또는 N7024A 전원 레일 프로브와 함께 사용하면 분석 정확도가 더욱 향상됩니다. 또한 마스크 테스트, 델타 타임 자동 측정, 유연한 인터페이스를 통해 PMIC 분석이 한결 간편해졌습니다.

EXR608A에서는 파형이 그리드로 분리되고 모든 채널에서 독립적인 마스크 테스트가 가능하므로 수천 번의 시동 주기에 걸쳐 6개의 전원 레일을 연속적으로 테스트할 수 있습니다. 스크린샷 테스트 보고서 한 장에 마스크 테스트와 측정 결과가 어떻게 표시되는지 확인하세요.

산업별 프로토콜 테스트

EXR608A는 하드웨어 기반 트리거로 중요한 순간을 놓치지 않습니다. EXR 시리즈는 I²C, SPI, CAN 등 다양한 산업별 프로토콜을 실시간으로 분석하고 트리거합니다. 아날로그 또는 디지털 채널로 입력된 신호를 프레임 단위로 재구성하고, 조건에 맞는 이벤트를 정확히 포착합니다.

신호의 진짜 문제, 눈으로 확인하세요.

데이터가 빠르게 움직일수록, 그 안에 숨은 오류는 더 치명적입니다. EXR608A는 아이(Eye) 패턴 분석부터 Fault Hunter까지 — 눈에 보이지 않던 신호 열화의 원인을 드러냅니다. ISI, 노이즈, 채널 손실. 복잡한 문제를 시각화하여 명쾌하게 보는 것에서 진짜 디버깅이 시작됩니다.

놓쳐도 되는 신호는 없습니다.

EXR608A의 InfiniiScan 패키지는 하드웨어 트리거링으로는 포착할 수 없는 신호 무결성 문제를 식별할 수 있도록 3단계 트리거를 구성할 수 있게 해줍니다. 이 혁신적인 소프트웨어는 초당 수천 개의 획득된 파형을 스캔하여 신호 이상을 찾아내고, 디버깅 시간을 획기적으로 절약해 줍니다. 신호가 특정 영역을 통과하거나 벗어나는 조건, 또는 측정값 기반의 합/불 조건 등을 설정하여 정밀한 트리거링이 가능합니다.

지터와 노이즈. 지금까지 본 적 없는 깊이로.

EXR608A의 D9010JITA는 신호의 수직, 수평, 위상까지 — 신호 품질의 모든 축을 정밀하게 분석합니다. 고속 디지털 설계에서 반드시 검증해야 할 지터와 노이즈의 실체, 이제는 실시간으로 파악할 수 있습니다. 업계 최고 수준의 통계 분석 엔진이 내장된 이 패키지는, 단순한 측정을 넘어서 신뢰할 수 있는 신호 무결성 분석을 가능하게 만듭니다.

측정값에 영향을 주는 모든 것. 깔끔히 걷어냅니다.

EXR608A의 D9010DMBA는 복잡한 테스트 환경에서 케이블, 프로브, 픽스처의 영향을 제거하는 강력한 도구입니다. PrecisionProbe로 실제 응답을 측정하고, InfiniiSim Basic으로 이를 시뮬레이션에서 제거하세요. EXR608A와 함께 눈앞의 파형은 진짜 신호에 더 가까워지고 설계 검증의 정확도는 더욱 올라갑니다.

닫힌 눈(Eye)을 여는 해답.

아이 다이어그램이 닫힌 것에는 이유가 반드시 있습니다. EXR608A의 D9010ASIA는 그 원인을 파고들고 해결책을 시뮬레이션합니다. 이퀄라이제이션과 InfiniiSim으로 신호 경로를 재정의하고 크로스토크와 전원 무결성을 통해 무엇이 신호를 방해했는지, 그리고 어떻게 다시 열 수 있는지, 조정 후 어떤 결과가 나올 지 시뮬레이션 할 수 있습니다.

PAM 신호의 모든 눈(Eye)을 열다.

다중 레벨 PAM 신호 분석, 더 이상 복잡하지 않습니다. EXR608A의 D9011PAMA는 클럭 복원부터 각 Eye의 정확한 임계값 설정까지 자동으로 구성해주며, 정밀한 시각화와 함께 BER/SER 측정까지 한 번에 제공합니다. 한눈에 더 많은 신호, 한순간에 더 깊은 이해. 복잡한 PAM 분석, EXR608A와 함께 이제 단순해집니다.

7개의 계측기. 하나의 EXR608A.

EXR608A는 단순한 오실로스코프가 아닙니다. EXR608A를 포함한 Infiniium EXR-시리즈는 하나의 장비에 무려 7가지 계측 기능을 통합한 강력한 테스트 솔루션입니다.

- 8채널 고속 오실로스코프
- 16채널 로직 분석기
- 50 MHz 임의 파형 발생기 (AWG)
- 50 MHz 주파수 응답 분석기 (FRA)
- 10자리 주파수 카운터
- 4자리 디지털 전압계 (DVM)
- 직렬 프로토콜 분석기

모든 기능은 하나의 인터페이스 안에서 작동합니다. 학습 시간은 줄고, 생산성은 올라갑니다. 캘리브레이션도, 펌웨어 관리도, 공간 고민도 줄어듭니다. 특히 카운터와 DVM은 파형 캡처 경로와 분리된 독립 입력 경로를 사용하여, 보다 정확하고 유연한 측정이 가능합니다. 단순한 전압/주파수 측정이라면 화면 설정 없이 미사용 채널에 프로브만 연결하세요. 신호 설정 없이도 바로 측정됩니다.

필요할 땐 나누고, 원할 땐 합쳐라.

EXR608A는 최대 40채널까지 확장되는 멀티스코프로 여러 대의 EXR-시리즈를 하나로 연결해 대규모 측정이 가능합니다. 4채널, 8채널 오실로스코프를 개별로 사용하다가, 고채널 테스트가 필요할 땐 손쉽게 결합하세요. 모든 채널은 리더 오실로스코프 또는 PC에서 통합 분석할 수 있습니다.

EXR608A와 함께라면 이제 대형 테스트도 더 이상 복잡하지 않습니다. Infiniium Offline. 오실로스코프, PC로 옮기다. 실험실 밖에서도 EXR의 강력한 분석 기능을 그대로. Infiniium Offline은 EXR608A의 UI와 기능을 PC에서 동일하게 사용할 수 있도록 설계된 소프트웨어입니다. 현장에서 데이터를 저장하고, 사무실에서 분석을 계속하세요. 다양한 제조사의 파형 포맷까지 지원합니다.

표준을 넘어서, 기준이 되다.

복잡한 컴플라이언스 테스트도 EXR608A는 간단합니다. EXR608A를 포함한 Infiniium EXR-시리즈는 최신 산업 표준에 맞춘 자동 컴플라이언스 테스트 애플리케이션을 제공합니다. 복잡한 수동 측정을 자동화하고, 마진 분석이 포함된 보고서까지 한 번에. 시간을 절약하고, 오류를 줄이며, 품질은 더 높입니다. 어떤 테스트가 필요한지 모르시겠다고요? EXR608A가 가장 적합한 솔루션을 함께 찾아드립니다.

같은 신호, 전혀 다른 관찰.

위는 EXR-시리즈. 아래는 타사 오실로스코프입니다. 동일한 설정, 동일한 신호. 하지만 그 사이, 당신이 놓치는 것은 전혀 다릅니다. EXR608A는 초당 수천 개의 파형을 업데이트하며, 미세한 이상까지 빠짐없이 드러냅니다. 반면 초당 1,000개 미만으로 작동하는 오실로스코프는 중요한 정보를 놓치고 있을지도 모릅니다. 보이지 않으면, 분석할 수도 없습니다. 진정한 디버깅이 시작은 보는 것의 차이에서 출발합니다.

클릭만 하면 자동으로 디버깅.

EXR608A의 Fault Hunter는 전면 패널의 버튼 하나로 작동하는 자동화 진단 시스템입니다. 테스트 조건만 설정하면, 나머지는 EXR이 스스로 합니다. 60초부터 48시간까지 테스트 시간 지정. 200,000 wfm/s의 빠른 트리거 속도로 수십억 번의 테스트 수행. 월요일 아침, 자리에 앉으면 주말 내내 수집된 전체 오류 로그가 눈앞에 펼쳐집니다. 설정은 간단하게. 분석은 깊이 있게. Fault Hunter — 이제 디버깅도 자동입니다.

복잡한 측정도, 놀라울 만큼 간단하게.

EXR608A를 포함한 EXR-시리즈는 수백 가지의 고급 기능을 누구나 손쉽게 활용할 수 있도록 설계되었습니다. 기능은 깊고 복잡하지만, 조작은 단순합니다. 퀵 셋업을 누르면 시리얼 버스 디코드, 지터 분석, Fault Hunter까지 복잡한 측정 흐름을 단 한 번에 자동 구성할 수 있습니다. 더 정교한 설정이 필요하다면? 설정 마법사가 단계별로 안내합니다. 파워 분석, PI 분석, 실시간 아이 다이어그램, 크로스토크 분석 등 EXR은 복잡한 테스트를 친절하게 안내하는 유일한 오실로스코프입니다. 대화창의 초록색 물음표를 눌러보세요. 모든 기능의 핵심 설명이 당신을 기다리고 있습니다.

당신의 화면은, 한계가 없습니다.

EXR608A에 외장 모니터 연결 시 단순 미러링이 아닌 화면 확장을 통해 새로운 작업 공간이 펼쳐집니다. 탭, 창, 그리드, 오버레이 — 파형과 분석 데이터를 자유롭게 구성하고 배치하세요. 두 번째 화면에 원하는 데이터를 확장해서 띄우는 것도, 마우스 한 번, 손끝 한 번이면 충분합니다. 또한, 네트워크만 연결되어 있다면 Windows 10의 원격 데스크톱(Remote Desktop) 기능이나 VNC 소프트웨어를 통해 다른 PC에서 완전한 원격 제어가 가능합니다. 마치 앞에 직접 앉아 있는 것처럼, 모든 인터페이스를 그대로 다룰 수 있습니다. 당신의 EXR608A는 어디서든, 어떤 화면에서든 완벽하게 작동합니다.
