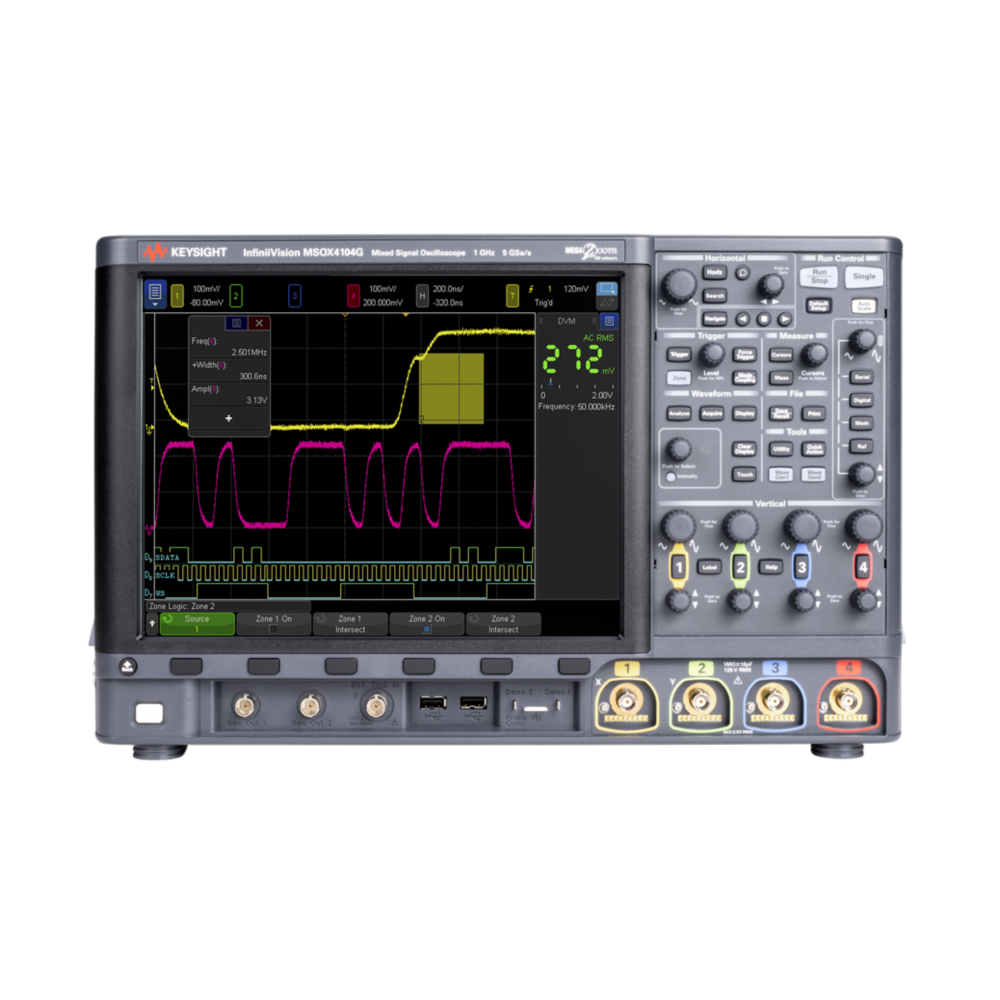

MSOX4154G
주요스펙
| 모델명 |
대역폭 |
채널
(+디지털) |
샘플링 |
메모리 |
| DSOX4022G |
200 MHz |
2 |
5 GSa/s |
4 Mpts |
| DSOX4024G |
200 MHz |
4 |
5 GSa/s |
4 Mpts |
| DSOX4032G |
350 MHz |
2 |
5 GSa/s |
4 Mpts |
| DSOX4034G |
350 MHz |
4 |
5 GSa/s |
4 Mpts |
| DSOX4052G |
500 MHz |
2 |
5 GSa/s |
4 Mpts |
| DSOX4054G |
500 MHz |
4 |
5 GSa/s |
4 Mpts |
| DSOX4104G |
1 GHz |
4 |
5 GSa/s |
4 Mpts |
| DSOX4154G |
1.5 GHz |
4 |
5 GSa/s |
4 Mpts |
| MSOX4022G |
200 MHz |
2 + 16 |
5 GSa/s |
4 Mpts |
| MSOX4024G |
200 MHz |
4 + 16 |
5 GSa/s |
4 Mpts |
| MSOX4032G |
350 MHz |
2 + 16 |
5 GSa/s |
4 Mpts |
| MSOX4034G |
350 MHz |
4 + 16 |
5 GSa/s |
4 Mpts |
| MSOX4052G |
500 MHz |
2 + 16 |
5 GSa/s |
4 Mpts |
| MSOX4054G |
500 MHz |
4 + 16 |
5 GSa/s |
4 Mpts |
| MSOX4104G |
1 GHz |
4 + 16 |
5 GSa/s |
4 Mpts |
| MSOX4154G |
1.5 GHz |
4 + 16 |
5 GSa/s |
4 Mpts |
모든 순간을 포착하다.
그것도 손 끝 하나로.
MSOX4154G를 포함한 InfiniiVision 4000 X-시리즈는 초당 100만 파형 업데이트
속도와 터치에 최적화된 12.1인치 디스플레이, 7가지 기능을 통합한 설계로
당신의 신호를 가장 빠르고 정밀하게 보여줍니다. 보이지 않던 이상 신호까지
놓치지 않도록, 복잡한 분석도 손끝으로 간단하게, 더 깊고 빠른 디버깅을
누구나 할 수 있도록. 키사이트의 4000 X-시리즈는 오실로스코프의 새로운
기준입니다.
1,000,000번의 업데이트를 단 1초만에.
놓쳤다면, 그건 보지 못한 것입니다. MSOX4154G를 포함한 InfiniiVision 4000
X-시리즈는 초당 100만 번의 파형 업데이트 속도로 보이지 않던 문제를 눈앞에
드러냅니다. 랜덤한 이상 신호도, 간헐적인 이벤트도 이제는 놓치지 않습니다.
이 모든 것은 Keysight의 MegaZoom IV 스마트 메모리 기술 덕분입니다. 속도는
그대로 유지되고, 성능은 더해집니다. 로직 채널을 써도, 프로토콜을
디코딩해도, 수학 연산과 측정을 모두 켜도, 속도는 느려지지 않습니다.
지금까지와는 전혀 다른 정확하고 빠른 분석의 시작. 4000 X-시리즈에서
가능합니다.
보이지 않으면, 잡을 수 없습니다.
오실로스코프는 신호를 보여주는 도구입니다. 하지만 그 사이, 아무것도 보지
못하는 시간 — 데드 타임이 존재하죠. 파형 업데이트 속도가 빠를수록, 놓치는
순간은 줄어듭니다. MSOX4154G는 그만큼 이상 신호, 간헐적 이벤트도 정확히
포착할 수 있습니다. 신뢰할 수 있는 테스트. 빠르고 확실한 디버깅. 모든 것은
속도에서 시작됩니다.
크게 보고, 손쉽게 다루다.
MSOX4154G의 12.1인치 정전식 터치 디스플레이. 필요한 건 손끝 하나뿐입니다.
설정도, 분석도, 이제는 직관적으로 보고, 느끼고, 바로 조작하세요. 당신의
테스트 환경이 달라집니다.
손끝으로 트리거하다.
트리거는 더 이상 복잡할 필요 없습니다. MSOX4154G에서는 관심 영역에 박스를
그리는 것만으로, Zone Touch Trigger가 정확히 그 신호만 포착합니다.
Segmented Memory와 함께라면 분석까지도 단 몇 초.
직렬 버스, 더 빠르고 더 똑똑하게.
MSOX4154G의 하드웨어 기반 디코딩은 놓치지 않습니다. I²C, SPI, UART, CAN,
USB-PD까지 — 두 개의 버스를 동시에 디코딩하고, 리스트 형태로 시간 순
정렬까지 한눈에.
직관적인 히스토그램.
히스토그램으로 지터와 노이즈를 시각화. 파형 위에 슬라이스를 그리면, 그
구간의 통계적 분포가 히스토그램으로 드러납니다. MSOX4154G으로 더욱
직관적인 분석이 가능합니다.
측정의 모든 것을 하나로.
MSOX4154G는 오실로스코프 그 이상. WaveGen, DVM, FRA, Counter까지 7가지
계측 기능을 하나의 장비에. 작업 공간은 줄고, 생산성은 올라갑니다.
BenchVue로 자동화에 연결되다.
BenchVue로 연결하고 제어하세요. 클라우드에서 제어하고, 데이터는 자동 저장.
Excel, Word and MATLAB. 원하는 형식으로 내보내고, 테스트 시퀀스는 자동화.
MSOX4154G에서 복잡함은 줄고 반복은 완벽해집니다.
파형은 저장되고, 분석은 이어진다.
레퍼런스 파형 4개 저장. 언제든 불러와 비교. CSV로 내보내거나, 이미지를
바로 저장해 문서화. MSOX4154G와 함께라면 저장 -> 비교 -> 문서화 -> 반복
분석이 간편하게 이어집니다.
신호를 만들다. 직접, 정밀하게.
MSOX4154G를 포함한 4000G X-시리즈는 단순히 파형을 보는 것을 넘어 직접
생성하고, 설계하고, 재현할 수 있습니다.
내장된 듀얼 채널 20 MHz WaveGen으로 사인파부터 펄스, 노이즈, 그리고 당신이
정의한 임의 파형까지 자유롭게 만들어보세요.
- 차동 신호 생성
- AM, FM, FSK 변조 출력
- AWG 재생 및 파형 커스터마이징
- 터치 하나로, 혹은 BenchLink에서 쉽게
MSOX4154G에서 테스트는 더 이상 수동적인 과정이 아닙니다. 신호를 창조하는
능력, 지금 당신의 손끝에 있습니다.
