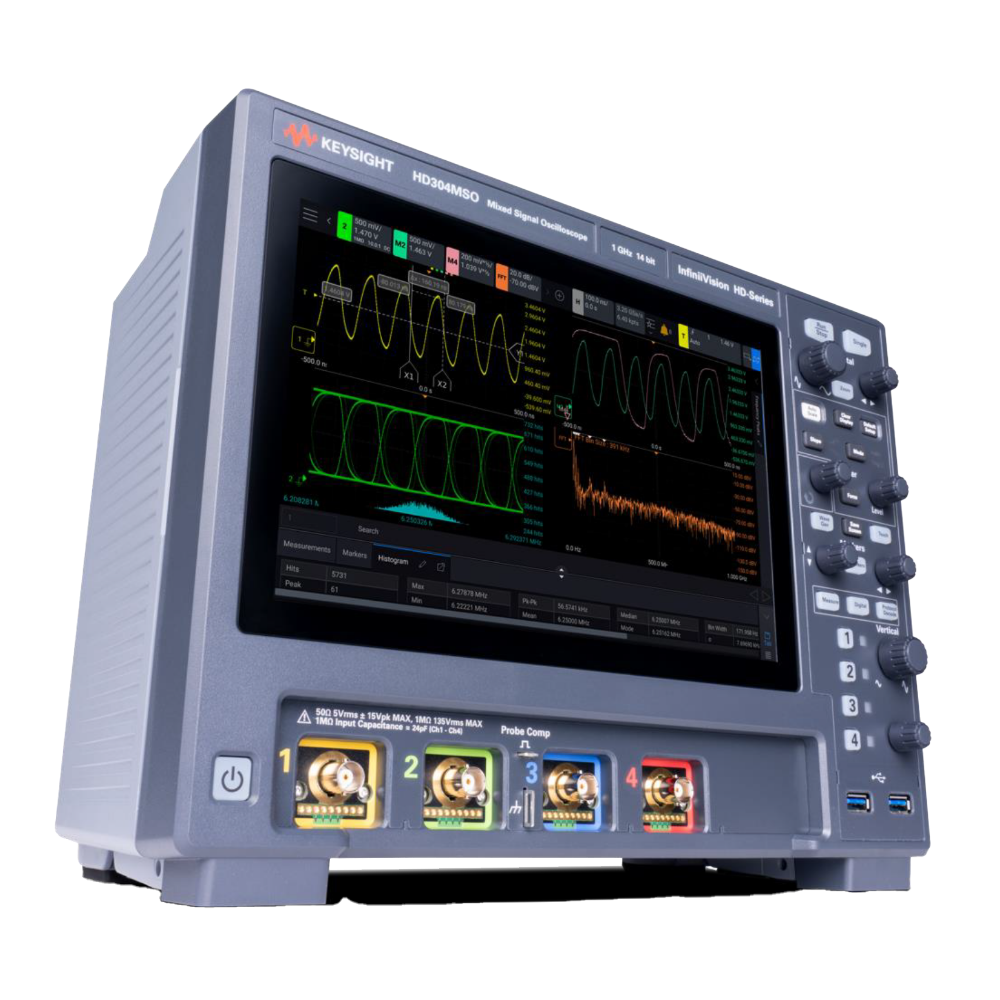

HD304MSO-01G

주요스펙

낮은 노이즈와 높은 수직 해상도

HD304MSO-01G를 포함한 HD3 시리즈는 키사이트의 고성능 오실로스코프 기술을 고용량 시장에서도 사용할 수 있도록 설계된 모델입니다. 이 시리즈는 200MHz에서 1GHz까지의 대역폭을 제공하며, UXR 시리즈에서 개발된 맞춤형 하드웨어 기술을 활용합니다.

14비트 ADC와 낮은 노이즈 특성을 통해 기존보다 4배 높은 수직 해상도와 절반 수준의 노이즈 플로어를 제공합니다. 초고속 파형 업데이트 속도와 25배 더 많은 메모리를 결합하여 작은 신호도 높은 수직 해상도로 캡처할 수 있습니다.

4배 더 높은 해상도를 제공하는
14비트 ADC

높은 수직 정확도를 달성하는 핵심 요소 중 하나는 ADC(아날로그-디지털 변환기)입니다. ADC의 비트 수가 많을수록 수직 해상도가 향상되며, 이는 더욱 정확한 신호 표현으로 이어집니다.

예를 들어, 12비트 ADC를 사용하는 오실로스코프는 아날로그 입력을 4,096개의 고유한 변환 레벨(2¹² = 4,096)로 인코딩할 수 있습니다. ADC의 비트가 하나 추가될 때마다 변환 레벨의 수가 두 배로 증가합니다.

즉, 14비트 ADC를 사용하는 오실로스코프는 아날로그 입력을 16,384개의 레벨(2¹⁴ = 16,384)로 변환할 수 있으며, 이는 12비트 ADC를 사용하는 오실로스코프보다 4배, 그리고 8비트 ADC를 사용하는 오실로스코프보다 64배 더 높은 해상도를 제공합니다.

50 µV RMS 노이즈 플로어로
더 작은 신호까지 포착

HD304MSO-01G을 포함한 모든 전자 기기는 일정 수준의 노이즈가 발생합니다. 측정의 정확도를 높이기 위해서는 노이즈를 최소화하는 것이 중요합니다. 노이즈 플로어가 낮을수록 오실로스코프가 신호에 미치는 영향이 줄어들며, 보다 정확한 측정이 가능해집니다.

Keysight InfiniiVision HD3는 1GHz 풀 대역폭에서 50 µV RMS의 노이즈 플로어를 제공하여, 노이즈에 대한 새로운 기준을 세웠습니다. 또한, 대역폭 제한 및 파형 평균화 옵션을 활용하면 HD3의 노이즈를 더욱 줄여 초미세 신호까지 정밀하게 측정할 수 있습니다.

복잡한 측정을 자동화 하는
향상된 소프트웨어

향상된 소프트웨어 기능을 활용하여 복잡한 측정을 자동화할 수 있습니다.

- 고속 푸리에 변환(FFT)을 사용하여 시간 영역 신호를 주파수 영역 신호로 변환
- 마스크 테스트를 통해 신호를 사전 정의된 템플릿과 비교하여 빠르게 합격/불합격 판정 수행
- 파형과 측정 히스토그램을 활용한 지터 및 노이즈 통계 분포 분석
- 보드 플롯을 사용하여 주파수 응답 특성 분석
- 존 터치 트리거를 이용한 빠른 신호 분리. 화면에 손가락으로 박스를 그리면 해당 영역의 신호만 추출 가능
- Fault Hunter 기능을 활용한 신호 특성 분석, 오류 탐색, 자동 저장

HD304MSO-01G은 이러한 기능을 통해 보다 정밀한 신호 분석 및 디버깅이 가능하며, 측정 시간을 단축할 수 있습니다.

7가지 기능을 하나로 통합하여 간편하게

HD304MSO-01G를 포함한 HD3 시리즈는 단순한 오실로스코프를 넘어, 여러 계측 기능을 통합하여 작업 공간을 절약할 수 있도록 설계되었습니다. 하나의 장비에서 다양한 기능을 제공하여 추가 장비 없이도 폭넓은 분석이 가능합니다.

HD3를 사용하면 다양한 계측 장비를 하나로 통합하여 실험실 공간을 절약하고 보다 효율적인 측정 환경을 구축할 수 있습니다.

1. 오실로스코프: 2채널 또는 4채널 아날로그 신호 측정
2. 혼합 신호 오실로스코프 (MSO): 추가적으로 16채널 디지털 신호 분석 지원
3. 프로토콜 분석기: 직렬 통신 프로토콜 디코딩 및 트리거링
4. 주파수 응답 분석기: 신호의 주파수 응답 특성 측정 (Bode Plot)
5. 100MHz 임의 파형 발생기 (AWG): 사용자 정의 신호 생성
6. 3자리 디지털 멀티미터 (DVM): 기본적인 전압 측정 기능
7. 8자리 주파수 카운터 및 토털라이저: 신호 주파수 및 누적 횟수 측정
